催化是化工的命门，80%以上的工业过程离不开它。但催化反应大多需要高温，而高温的代价是——烧化石燃料、排CO₂。
电气化是碳中和的必由之路。风能、太阳能这些绿电怎么喂给催化反应？最直接的答案是焦耳加热：让电流流过导电载体，把电能变成热能，给催化剂“供暖”。
但问题来了：电的作用，仅仅是“发热”吗？
中科院宁波材料所张业新、张建团队和济南大学张昭良团队最近在《国家科学评论》（NSR）上发表了一篇综述，把这事掰开揉碎了讲清楚。他们系统梳理了两种电热催化范式：
整体式：电流流过载体（金属、碳、导电陶瓷），载体发热，催化剂被“烤”热。这是主流，但电只干了“热”一件事。
颗粒间：电流直接流经堆积的导电催化剂颗粒。这时候，除了颗粒接触点产生局部热点（温差可达100°C），更重要的是，电流本身会直接促进催化反应——电驱动晶格氧释放、电子剪刀效应、质子跳跃……一系列机制，让催化剂的本征活性被“电”给激活了。
结论很干脆：电热催化应该从“整体式焦耳加热”向“颗粒间电促进”范式转变——从“用电发热”，到“用电催化”。
这套新范式带来的性能提升，不是一点点：炭烟燃烧起燃温度降到75°C以下，NOₓ起燃温度降低100°C，甲醛转化率比传统加热高3倍、节能>90%，甲烷干重整能效2.976 mmol/kJ，有望实现净CO₂负排放。
01 先划清边界：电热催化到底指什么
综述开篇先干了一件事：把混在一起的几个概念拆开。
等离子体催化：高压（千伏）击穿绝缘催化剂，靠高能电子轰击。
电场辅助催化：外加加热源，电流很小（毫安级），主要靠电场改变吸附/脱附。
电热催化：高导电催化剂、低电压（数至数十伏）、大电流（安培级）、无需外加热，电流流经催化剂本身。
这一划，把电热催化的独特边界立住了——电流既发热，又直接参与反应。
02 两大范式：整体式 vs. 颗粒间
基于催化剂结构，综述提出两大范式：
整体式电热催化：电流流经整体式载体。

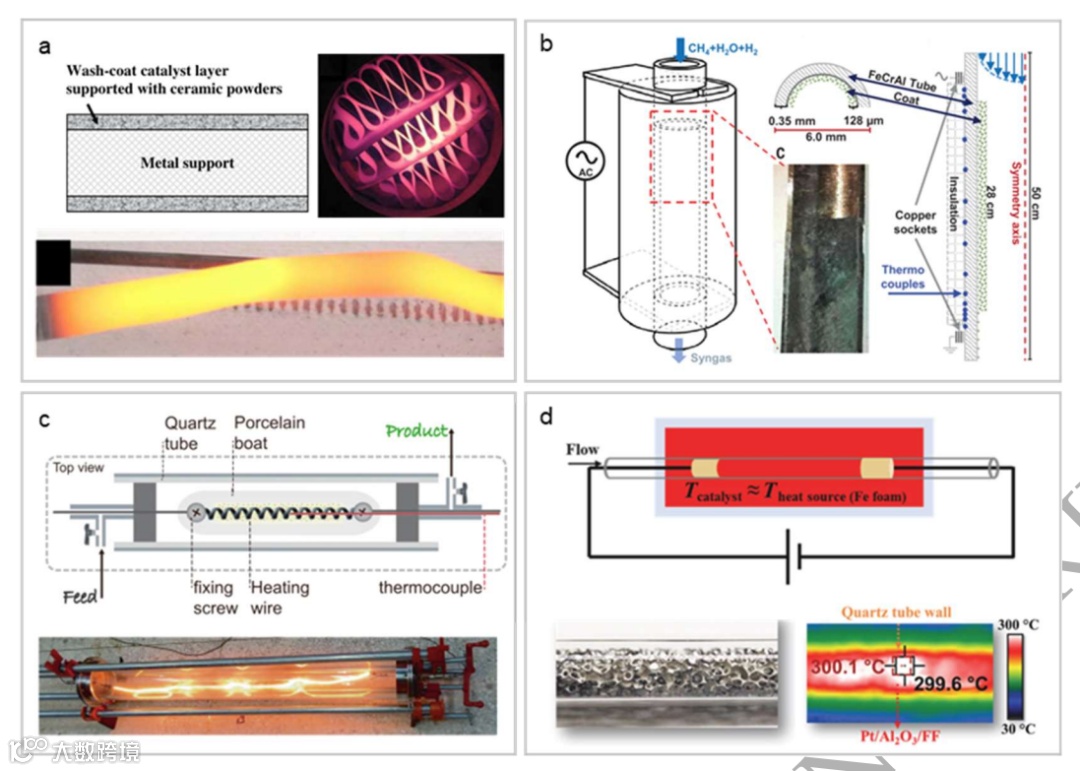

👉 图1展示了金属载体的电热催化应用：板式、管式、丝状及泡沫金属载体。这些载体利用焦耳热实现快速启动与高效热传递，如FeCrAl管式反应器用于甲烷蒸汽重整，其紧凑设计可使CO₂排放降低1%。但金属载体存在连接点能耗大、涂层易脱落、耐腐蚀性差等局限性。

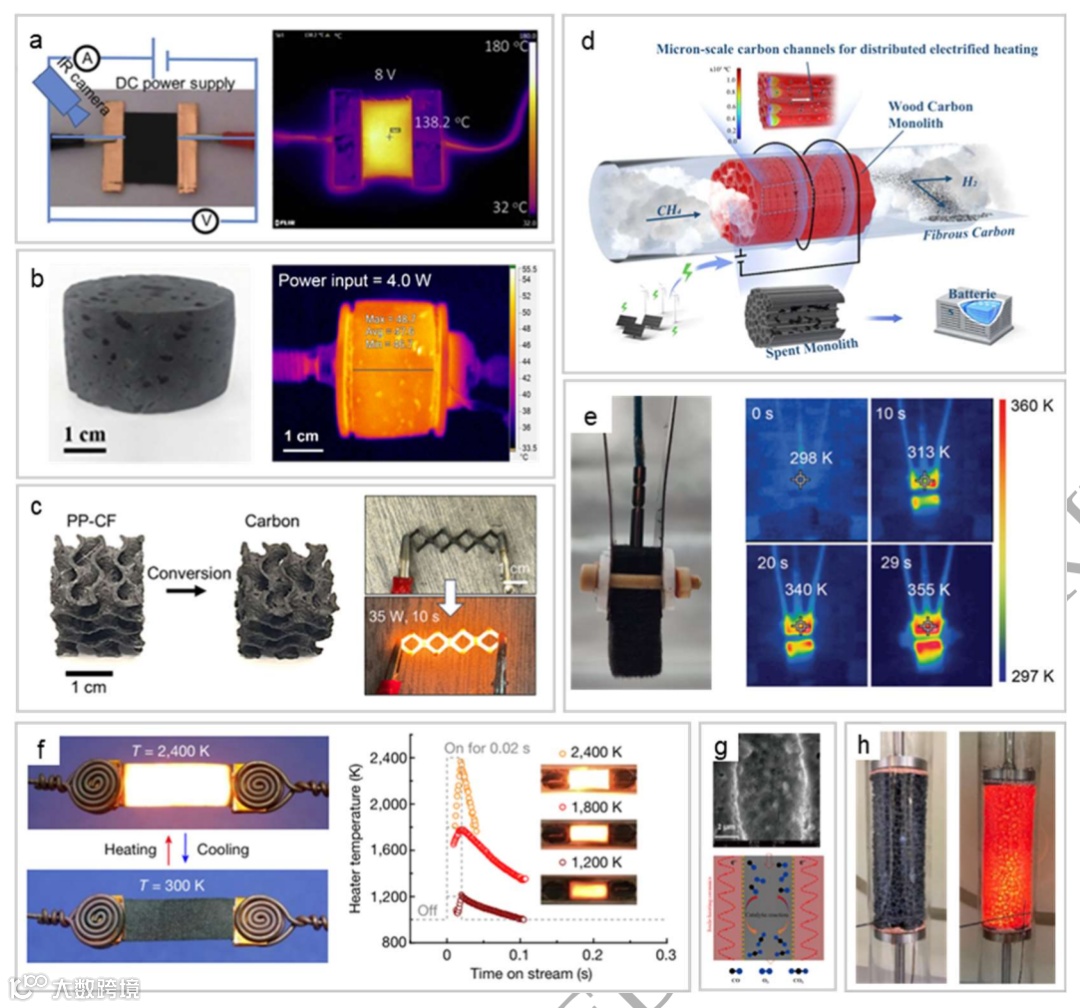

👉 图2展示了碳基与导电陶瓷载体：碳材料（碳布、介孔碳、碳纸）具有高比表面积与快速升温能力，脉冲加热技术可在0.02秒内将碳纸加热至2400K。导电陶瓷（SiSiC泡沫）兼具高机械强度与耐高温氧化性，用于甲烷干重整时转化率接近热力学平衡，能耗仅为微波加热的四分之一。
颗粒间电热催化：电流直接流经堆积的导电催化剂颗粒（粉末）。
这时候，电流干了两件事：
颗粒接触点产生局部热点（数值模拟显示，接触点~600°C，颗粒主体~300°C，温差100°C）
颗粒间电促进：电流直接改变活性位点电子结构，激活催化反应
这是从“单纯热利用”到“电-热协同”的范式转变。
03 颗粒间电促进的应用验证

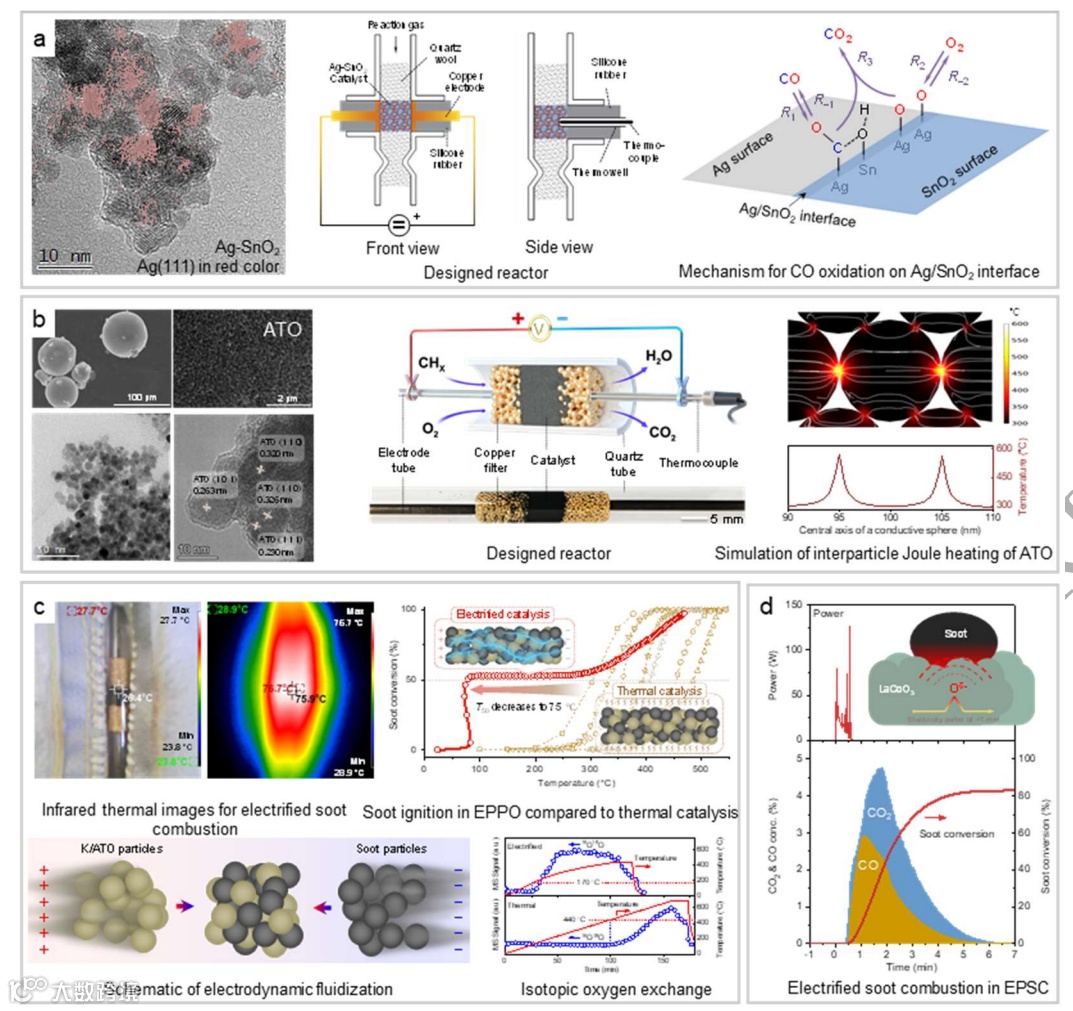

👉 图3展示了堆积型颗粒间导电催化剂在污染物氧化中的应用。以Ag-SnO₂、ATO、LaCoO₃等粉末催化剂为例，电流直接流经颗粒接触点。数值模拟显示，接触点“热点”温度（~600°C）远高于颗粒主体（~300°C）。在炭烟燃烧中，电动力学流化改善固-固接触，电驱动晶格氧释放使T₅₀降至75°C以下或半分钟内完全燃烧。

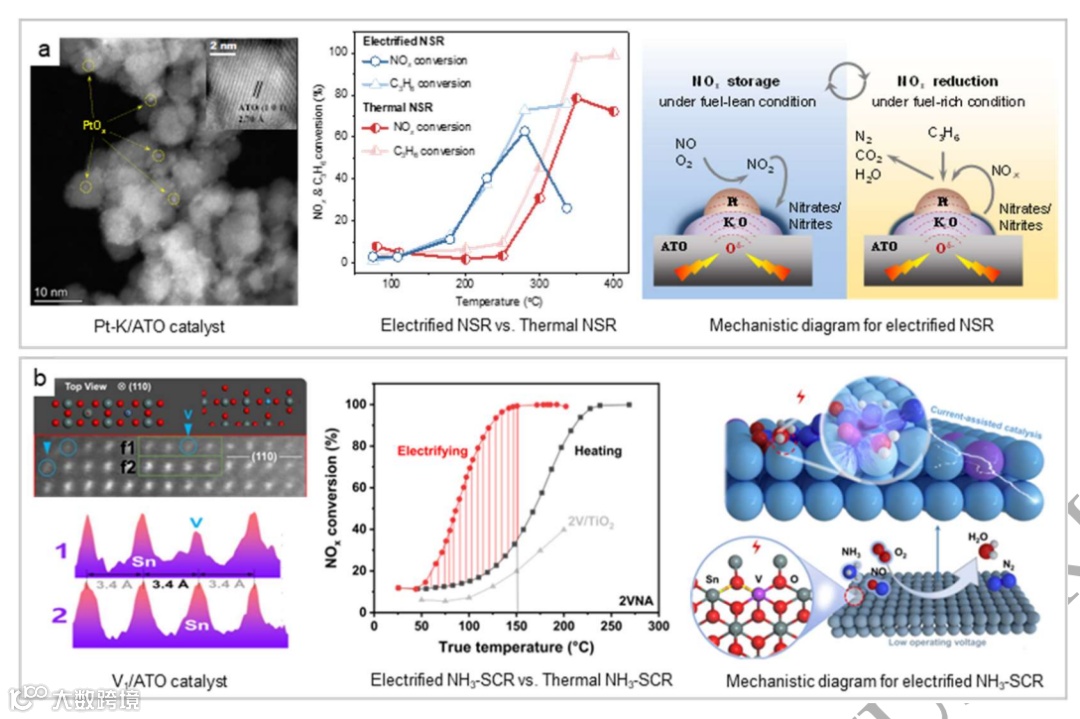

👉 图4展示了ATO基催化剂的NOₓ电热去除。Pt-K/ATO用于NOₓ存储还原（NSR），施加0.5-4 W电功率使起燃温度降低100°C，能效提升23%。V₁/ATO用于NH₃-SCR，在电流作用下实现超低温完全NOₓ转化，原位XPS与DRIFTS揭示“电子剪刀效应”削弱V-O键，加速氧循环。
04 颗粒间电促进的三种核心机制
综述系统总结了电促进的几种核心机制：
① 电驱动晶格氧释放
同位素氧交换实验证实，电流可以在更低温度下驱动晶格氧从氧化物中释放，加速氧循环。
② 电子剪刀效应
电流削弱金属-氧键，加速氧循环。在NOₓ去除中，这一机制让起燃温度降低100°C，能效提升23%。
③ 质子跳跃效应
电流促进H⁺在催化剂表面的传输，显著提升了NH₃分解效率。
05 工程化集成：把粉末变成“导电网络”
粉末催化剂电接触不稳定、易团聚，怎么工业化？综述给出了两条路：
① 复合导电助剂

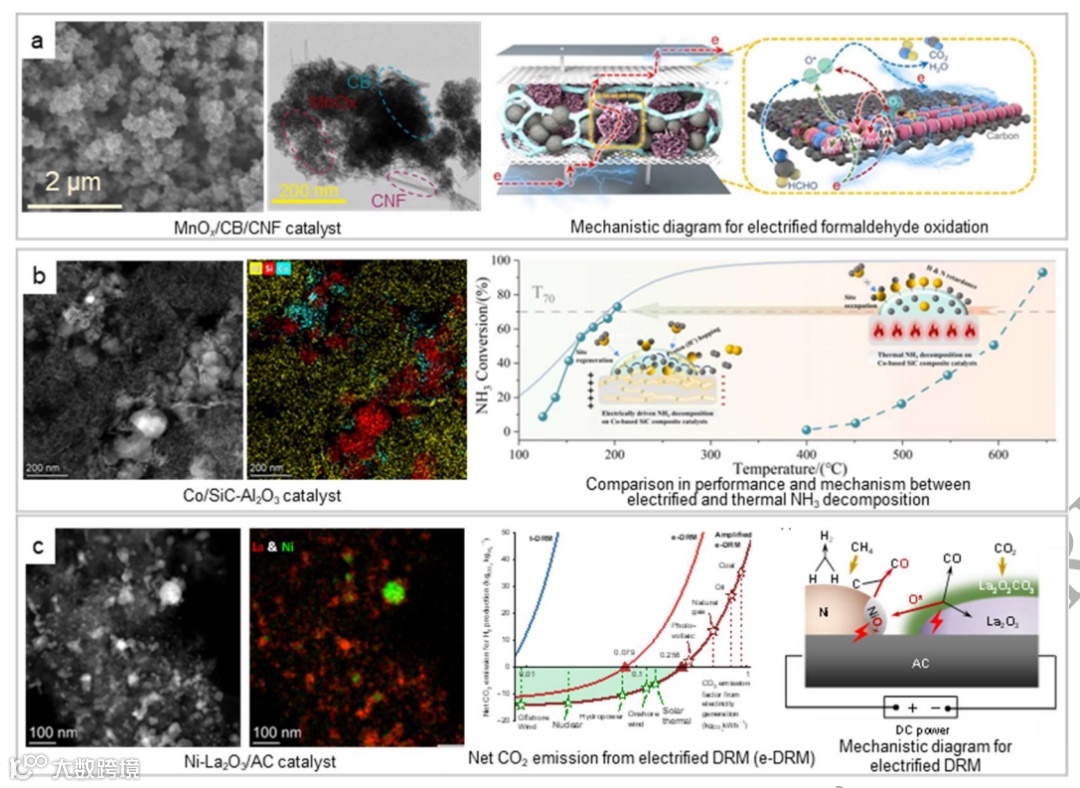

👉 图5展示了复合碳/SiC的导电催化剂策略。将导电催化剂与碳黑（CB）、碳化硅（SiC）、活性炭（AC）复合，增强电促进效应。MnOₓ/CB/CNF中电子注入诱导晶格氧迁移；Co/SiC-Al₂O₃中“质子跳跃效应”促进NH₃分解；Ni-La₂O₃/AC用于甲烷干重整，在克级放大中实现2.976 mmol kJ⁻¹的能效，有望实现净CO₂负排放。
② 涂覆型电极

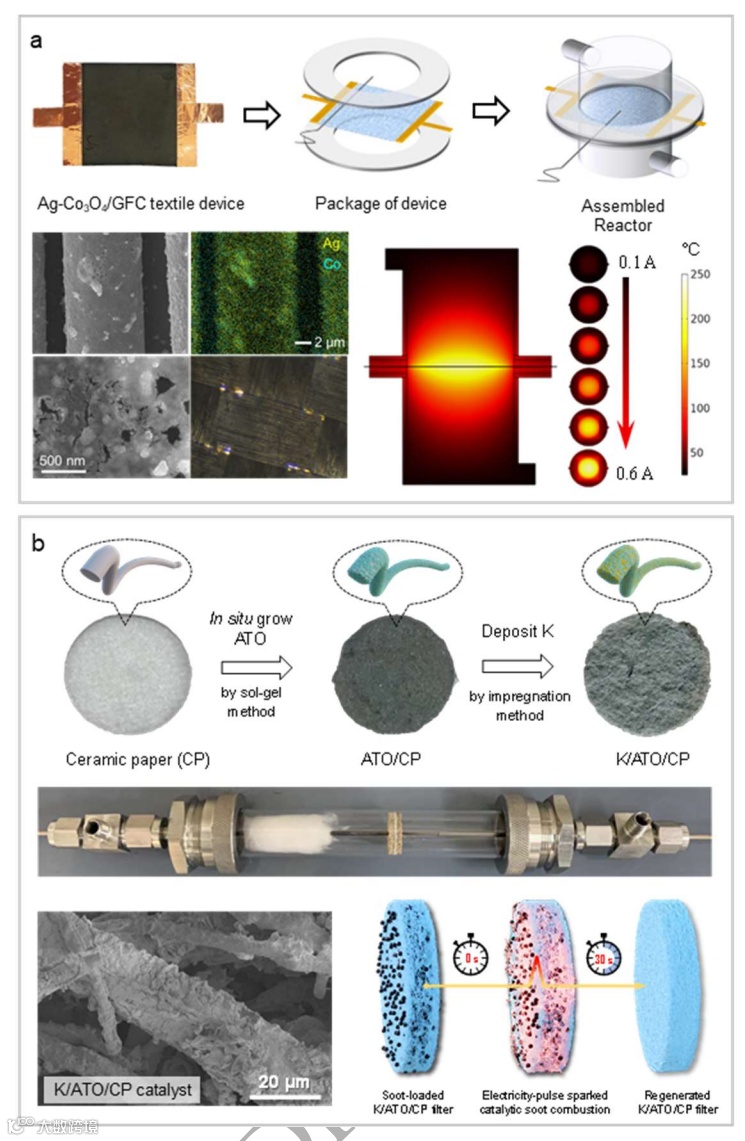

👉 图6展示了涂覆型颗粒间导电催化剂。将导电催化剂涂覆于绝缘整体材料（玻璃纤维布、陶瓷纸）上，形成连续导电网络。Ag-Co₃O₄/玻璃纤维布在<20V下甲醛转化率较传统加热高3倍，节能>90%；K/ATO/陶瓷纸结合电脉冲火花催化（EPSC），半分钟内完成炭烟燃烧，热量局域化保障安全。
06 范式转变：从“用电发热”到“用电催化”

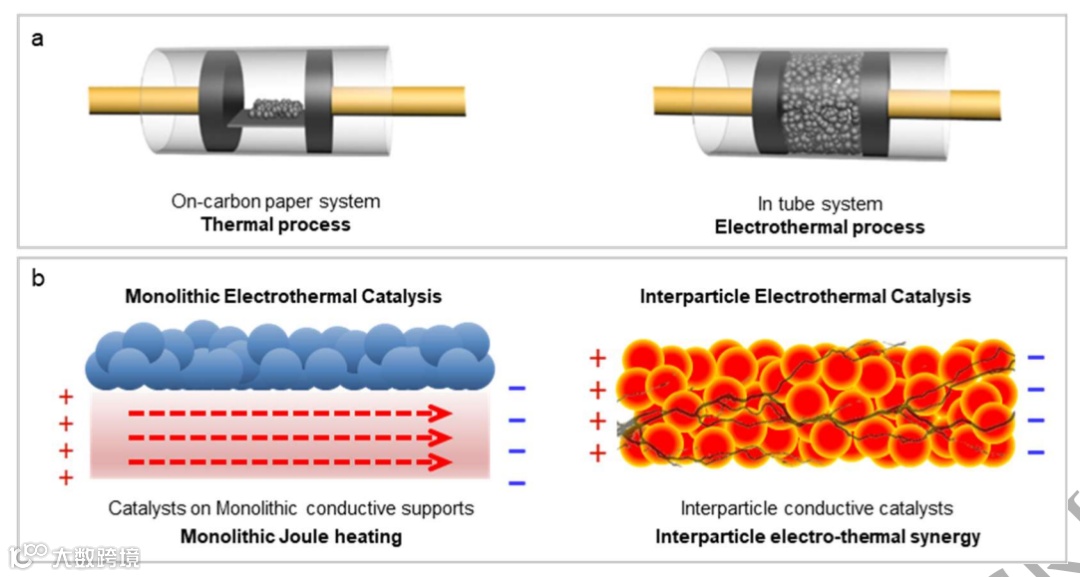

👉 图7用闪速焦耳热合成石墨烯作为类比，把两种范式的本质差异点透了：
整体式：电流流经载体，以热效应为主，电只干了“发热”一件事。
颗粒间：电流直接流经反应物，除了焦耳热，还引入了电促进效应——电流诱导的电场、电子注入、晶格氧活化等，直接降低反应能垒，改变催化路径。
这不是“用电发热”，是“用电催化”。
07 微观机制：电流到底怎么“促进”的

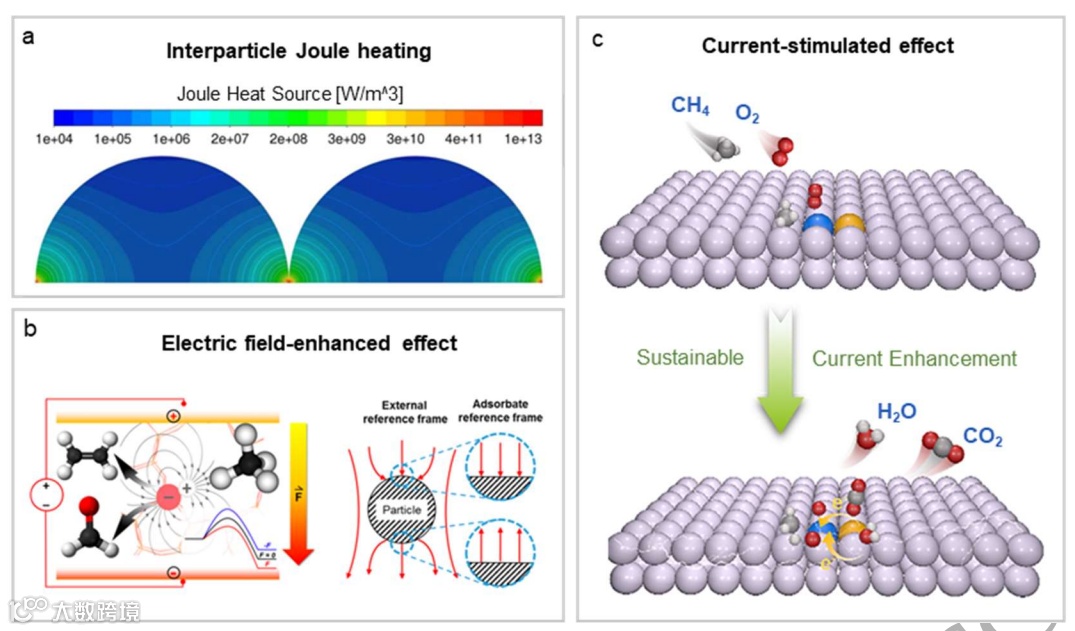

👉 图8从微观层面拆解了颗粒间电促进的机制：
图8a数值模拟显示，颗粒接触点产生局部热点，温差可达100°C，这是焦耳热的贡献。
图8b电场增强效应在颗粒表面因电场方向各异而相互抵消，且所需场强远超实际值，因此不是主导机制。
图8c电流刺激效应获得广泛实验支持，包括电驱动晶格氧释放、电子剪刀效应、增强电子/质子转移等——这才是电促进的核心。
08 未来往哪儿走
综述最后给出了清晰的方向：
材料：高比表面积导电催化剂的可控合成（不只是导电，还要有足够活性位点）
理论：多物理场耦合的理论模型与高通量计算（热场、电场、流场，谁主导、谁协同）
工程：高温、强腐蚀等苛刻工况下的长期稳定性验证
放大：从实验室到工业中试，全生命周期评估
09 这事的看点：把“电”从热源变成催化剂的一部分
把这篇综述的逻辑抽出来，其实是在回答一个根本问题：电热催化，到底“电”的角色是什么？
如果只是“发热”，那和传统热催化没本质区别，只是能源换了。但颗粒间电促进的机制揭示，电流可以直接激活催化剂的本征活性——电驱动晶格氧、电子剪刀、质子跳跃，这些效应在传统热催化中根本不会出现。
换句话说，“电”不只是能源，是催化剂的一部分。
这才是范式转变的真正含义：从“用电发热”，到“用电催化”。这条路走下去，炭烟T₅₀ < 75°C、NOₓ起燃降100°C、节能90%、负碳排放，都只是起点。
文献信息
Paradigm shift: from monolithic Joule heating to interparticle electrical promotion in electrothermal catalysis
National Science Review, 2026
DOI: 10.1093/nsr/nwag167
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
