过氧化氢（H₂O₂）是绿色氧化剂，消毒、化工、环境修复都离不开它。但工业生产还卡在蒽醌法——能耗高、步骤多、不绿色。电化学两电子氧还原（2e⁻ ORR）是替代的好路子，但一到中性介质就蔫了：动力学慢、质子供体受限、非贵金属催化剂一烧就团聚，高活性、高选择性、高稳定性三件事，总是缺一角。
四川大学最近在《Chemical Communications》上发了一篇，用毫秒级闪速脉冲加热，在凝胶衍生碳骨架上焊了一层高密度、均匀分散的CoNiOₓ双金属氧化物纳米团簇。超快升降温（>25,000 °C/s）让成核快、生长慢，烧结团聚被从根源上掐断。
结果：中性介质中H₂O₂选择性88.9%，气体扩散电极（GDE）流动池里产率1.40 mol h⁻¹ g⁻¹。DFT算出来，Ni-Co双金属把d带中心调到最佳位置，*OOH吸附能刚刚好——既不走4e⁻，也不跑偏。
01 毫秒级脉冲：热得快、冷得急，把团聚扼杀在摇篮里

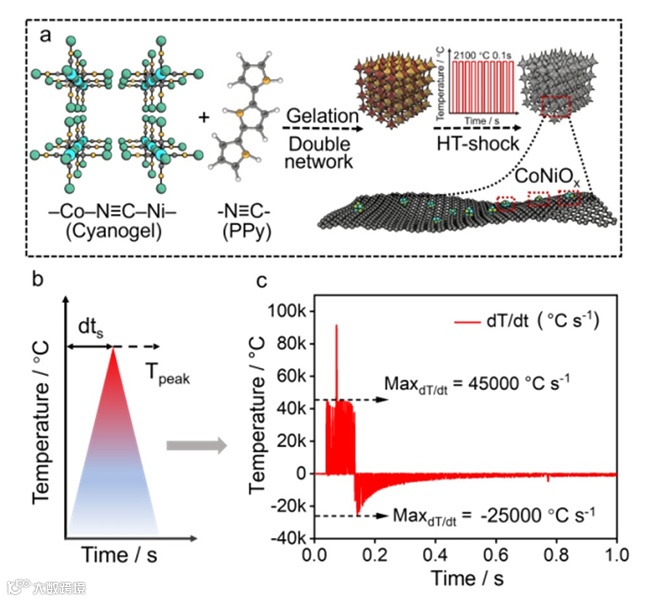

先看图1。图1a是闪速脉冲加热工艺示意图，图1b是脉冲电流波形，图1c是热动力学曲线。
参数很关键：周期性脉冲电流（0.1秒开/1秒关），把碳载体瞬间加热到~2100°C，然后以>25,000 °C/s的速率淬火。这套“急火快炒”的操作，在碳骨架表面诱导高密度成核，同时从动力学上抑制了纳米颗粒的扩散和团聚。
传统热解为什么容易团聚？升温慢、降温慢，原子有足够时间跑、聚、长大。闪速脉冲加热的逻辑是：成核快、生长慢，来不及团聚就冷却。这就是CoNiOₓ纳米团簇能均匀分散的底层原因。
02 形貌与电子结构：20-50 nm团簇，Ni/Co高度共定位

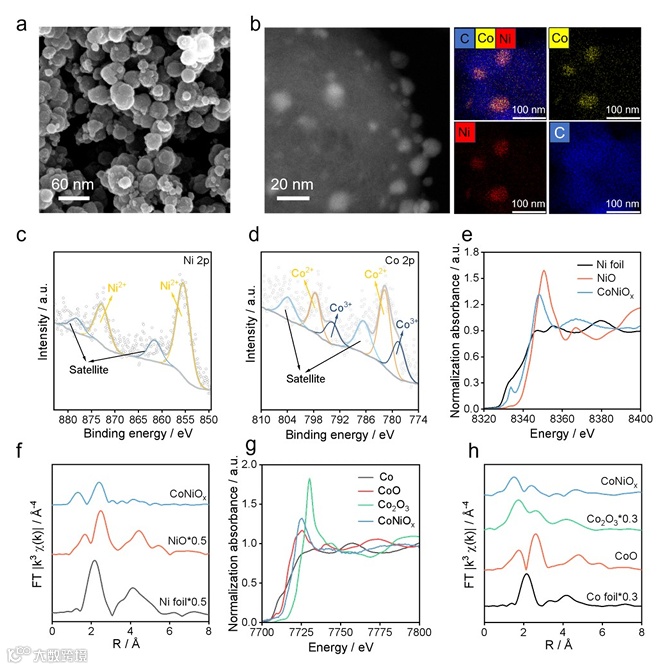

图2把材料结构拆开。图2a的SEM显示，凝胶衍生碳保留了三维多孔骨架——利于传质，电解液和氧气都跑得顺。
图2b的HAADF-STEM和EDS面扫是关键证据：Ni、Co元素高度共定位，形成20-50 nm的纳米团簇，没有大尺寸团聚体。高密度、均匀分散，实锤了。
图2c-d的XPS表明，Ni、Co以氧化态存在。图2e-h的XAS更深入：强M-O配位峰、弱M-M峰——活性相是非晶/近无定形的CoNiOₓ纳米团簇，不是金属合金，也不是大尺寸氧化物颗粒。这种非晶结构往往有更多不饱和配位位点，对催化有好处。
03 电化学性能：88.9%选择性，1.40 mol h⁻¹ g⁻¹产率

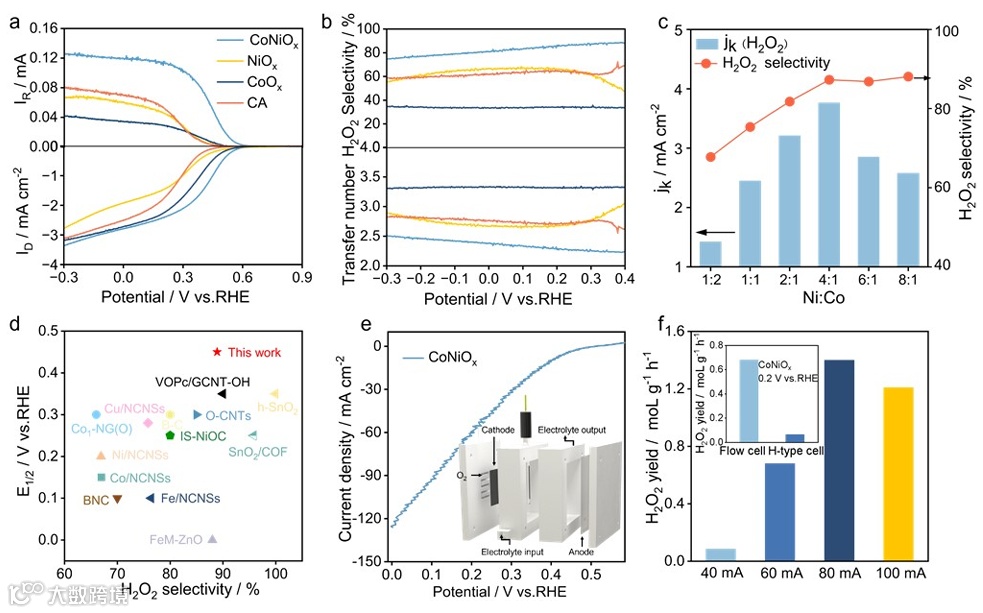

图3是电化学硬指标。
图3a-b的RRDE测试，优化后的CoNiOₓ（Ni/Co=4:1）在中性介质中H₂O₂选择性88.9%，电子转移数低至2.22——接近完美的2e⁻路径。单金属氧化物（NiOₓ、CoOₓ）的选择性都差一截，双金属协同，优势明显。
图3c的动力学电流密度3.80 mA cm⁻²，反应动力学快。图3d和文献值对比，中性条件下88.9%的选择性，能打。
图3e-f是GDE流动池测试，氧气传质增强后，H₂O₂产率冲到1.40 mol h⁻¹ g⁻¹，比传统H型电解池提升逾20倍。从实验室小样到实用化流动池，这一步跨出去了。
04 DFT算出来：双金属把d带中心调到最佳，*OOH吸附刚好

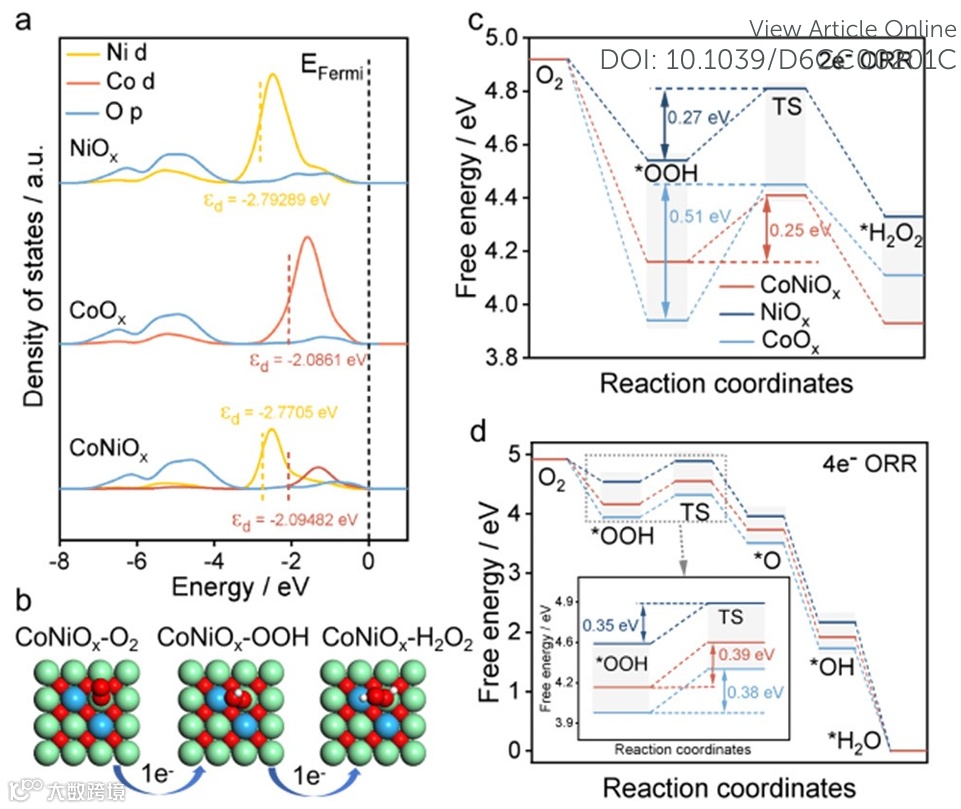

图4是原子层面的解释。
图4a的投影态密度（PDOS）分析，Ni-Co双金属协同将d带中心调节到适中位置，对*OOH中间体的吸附不强不弱——Sabatier原理，刚刚好。
图4c-d的自由能计算更直接：在CoNiOₓ上，生成H₂O₂的能垒0.25 eV，而O-O键断裂（走4e⁻路径）的能垒0.39 eV，高出一截。同时也低于NiOₓ上的H₂O₂生成能垒（0.27 eV）。
结论很干净：CoNiOₓ既能高效驱动2e⁻路径，又能有效抑制过还原。选择性高，是算出来的，不是碰巧的。
05 这事的看点：闪速脉冲加热，把“易团聚”变成“高分散”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：闪速脉冲加热，毫秒级升降温（>25,000 °C/s），“快成核、缓生长”，从动力学上把团聚掐死。
材料层：CoNiOₓ双金属氧化物纳米团簇，20-50 nm，Ni/Co高度共定位，非晶/近无定形态，不饱和配位位点多。
机理层：Ni-Co双金属协同调d带中心，*OOH吸附能最优，2e⁻路径能垒（0.25 eV）远低于4e⁻路径（0.39 eV），选择性高是热力学决定的。
最后落在应用上：88.9%选择性、1.40 mol h⁻¹ g⁻¹产率、中性介质——这套闪速脉冲加热法，给非贵金属电催化剂的可控合成开了条新路。
文献信息
Flash pulse heating synthesis of gel-derived CoNiOₓ nanoclusters for efficient H₂O₂ electrosynthesis in neutral media
Chemical Communications, 2025
DOI: 10.1039/d5cc01234a
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
