石墨这东西，导热>1500 W/m·K，热稳定性极高，工业上和物理领域都用了几十年。但把它做成微米厚、还能弯折的高品质膜，事情就难了。
传统路线两条：一是HOPG（高定向热解石墨），慢速热解，生长速率0.1 μm/h级别，烧几天才能出一片；二是Kish石墨，从熔体里凝固出来，质量是高，但产量感人。结晶质量和生产效率之间，长期是零和博弈——要么慢工出细活，要么快但品质掉下来。
北大刘忠范院士、孙禄钊特聘研究员和清华孙波副教授最近在《Nature Communications》上发了一篇，用脉冲焦耳热诱导渗碳（PJHIC），把这事给解了。核心数据摆出来：垂直生长速率730 nm/min，比传统方法快一个数量级；循环脉冲能做1–5微米厚、毫米级晶粒的ABA堆垛石墨膜；热导率1314 W m⁻¹ K⁻¹，和HOPG、Kish石墨一个级别。
这不是渐进式改进，是把生长速率从“小时/微米”拉到“分钟/微米”的跃迁。
01 非平衡碳通量：用热冲击“泵”碳进去

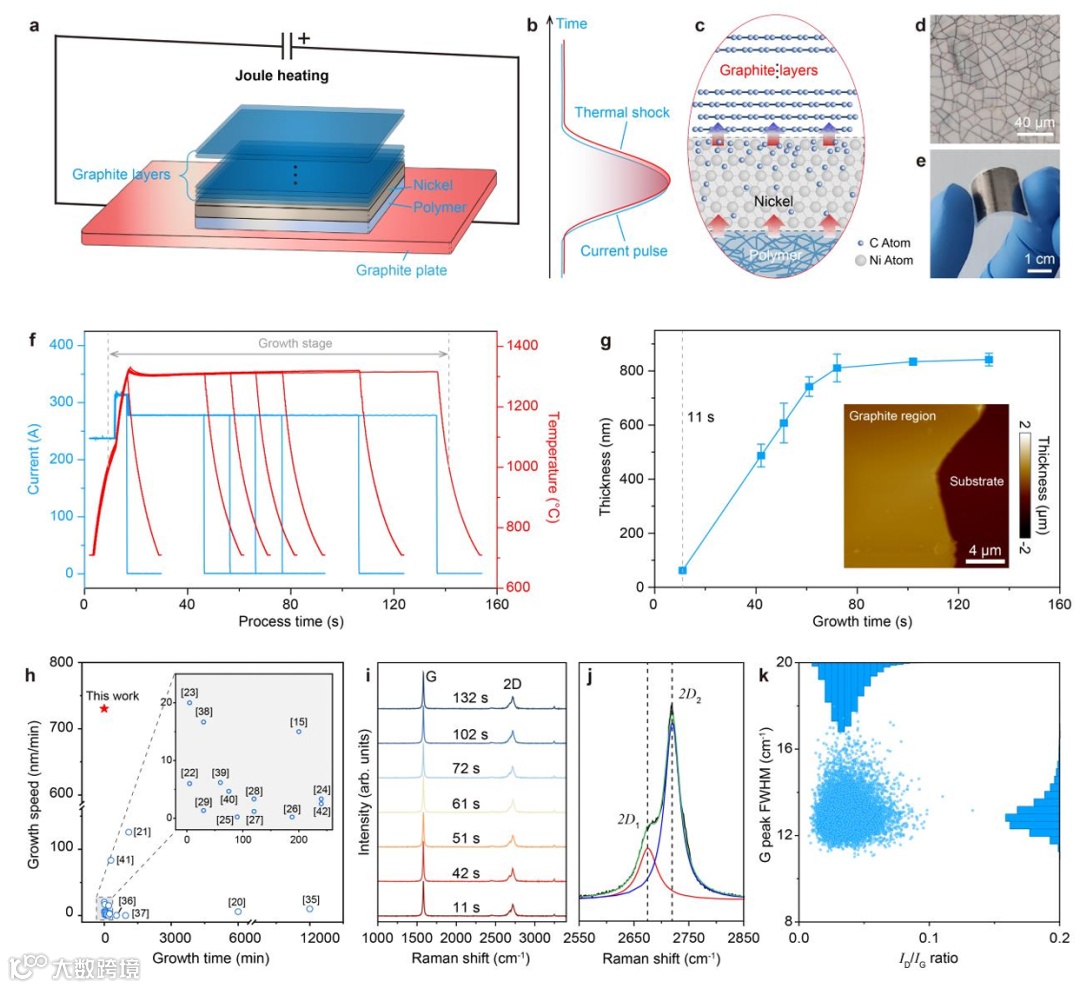

先看图1a-c。流程不复杂：金属箔（Ni或Co）表面涂一层PMMA作为固态碳源，然后通电。关键在脉冲参数：升温>1300°C，速率>300°C/s，脉冲持续几十秒，然后快速冷却。
这套操作的核心逻辑是：高温下碳在金属里的溶解度急剧上升，热冲击把碳“泵”进金属体相，扩散均匀；快速冷却时溶解度骤降，碳被“挤”出来，在表面偏析成石墨。
图1f-g是厚度随生长时间的变化：10秒、12秒、72秒，厚度往上走，72秒时达到~800 nm饱和。算下来垂直生长速率730 nm/min（图1h），和文献里传统方法（CVD、热解）一比，高出一个数量级。
图1i-k的拉曼光谱是关键的质量验证：D峰几乎看不见（I_D/I_G~0.03），G峰半高宽~13 cm⁻¹，2D峰分裂成2D₁和2D₂——这是ABA堆垛石墨的特征指纹，不是乱层的 turbostratic 石墨，也不是单层石墨烯。
02 碳原子怎么跑、怎么析出，ToF-SIMS把时间线拆清楚了

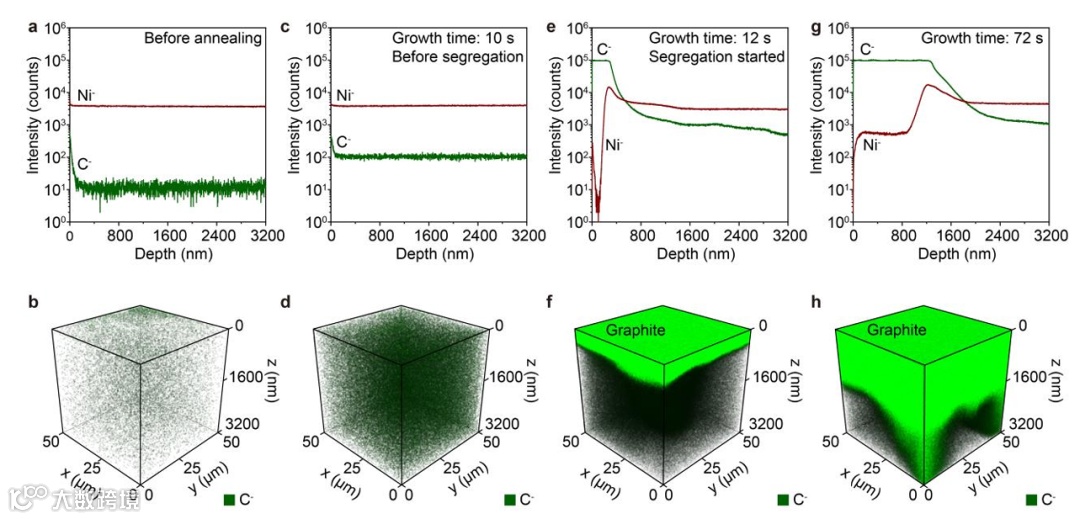

图2的飞行时间二次离子质谱（ToF-SIMS）是这篇的“慢镜头回放”。
图2a-b，原始镍箔，碳信号几乎没有。
图2c-d，10秒后，碳信号均匀贯穿整个镍箔体相——说明碳已经充分溶解、扩散均匀。
图2e-f，12秒时，表面开始出现富集碳的信号层——这是石墨层首次成核析出的时刻。偏析过程发生在10–12秒这个极短窗口。
图2g-h，72秒后，形成~800 nm的连续石墨膜，而且在镍的晶界沟槽处能看到局部增厚（图里箭头标出）。说明晶界这类缺陷位点，是碳的快速扩散通道，会优先析出。
这套数据把“溶解-扩散-偏析”的时间线完整还原了：溶解和均匀化在10秒内完成，偏析成核在12秒时启动，之后是持续生长。
03 循环脉冲，厚度精准可控
单次生长饱和厚度~800 nm，再延长脉冲时间厚度也不再涨。想往厚了做，怎么办？

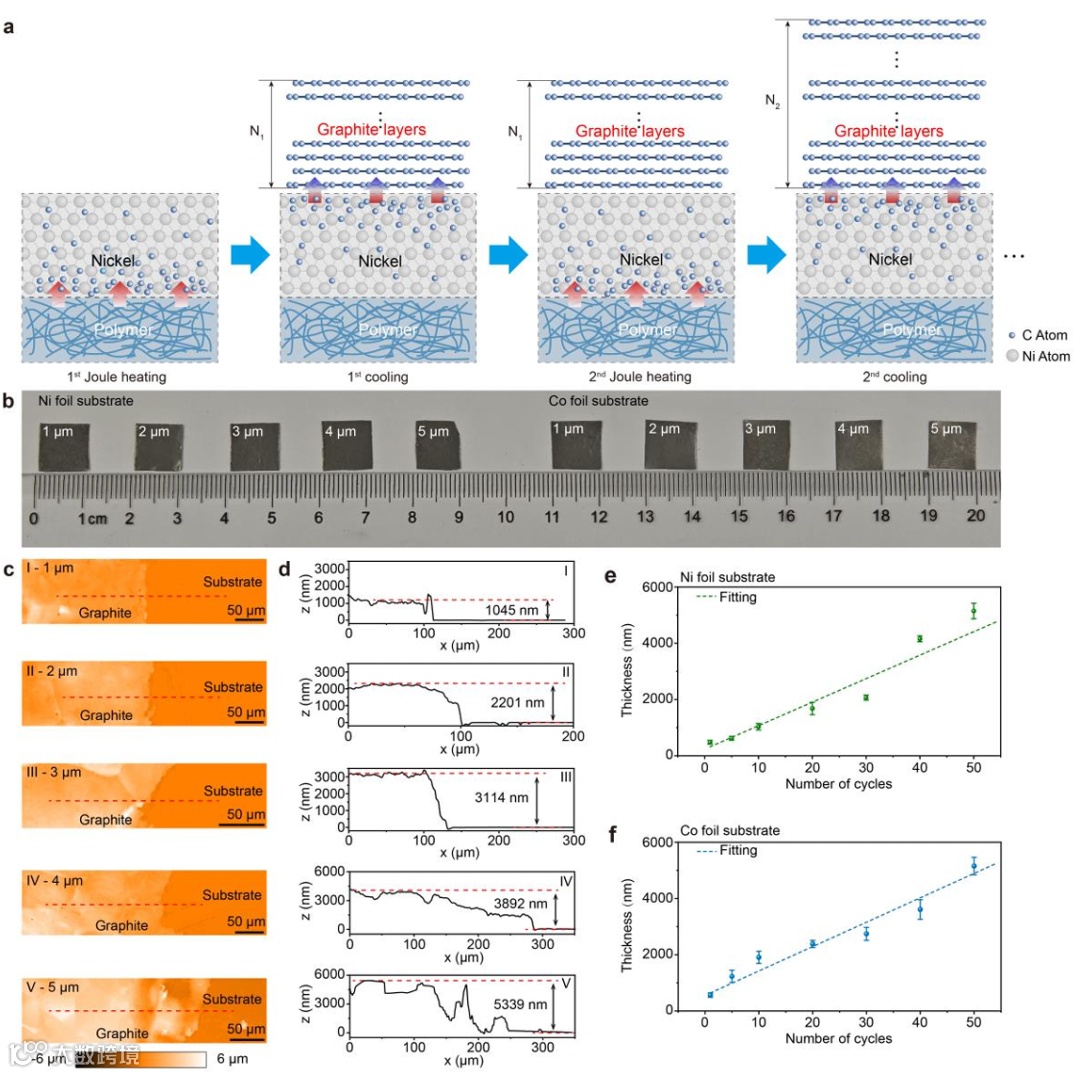

图3的方案是循环饱和工程——加热溶解→冷却偏析，再来一次，再来一次。
图3a-b示意了循环过程：第一次加热溶解碳，冷却析出一层石墨；第二次加热时，部分低结晶度的碳会重新溶解，但整体上厚度还是往上累积。
图3c-d的白光干涉仪（WLI）图像，清楚显示了不同循环次数下的台阶高度。图3e-f的拟合曲线显示，厚度和循环次数呈线性关系（~0.1 μm/循环），1–5微米厚度可以程序化精准调控。
做5微米厚膜，大概需要2小时。和CVD动辄十几小时甚至几天比，这效率确实是另一个维度。
04 毫米级单畴、ABA堆垛、1314 W/m·K，品质和HOPG掰手腕

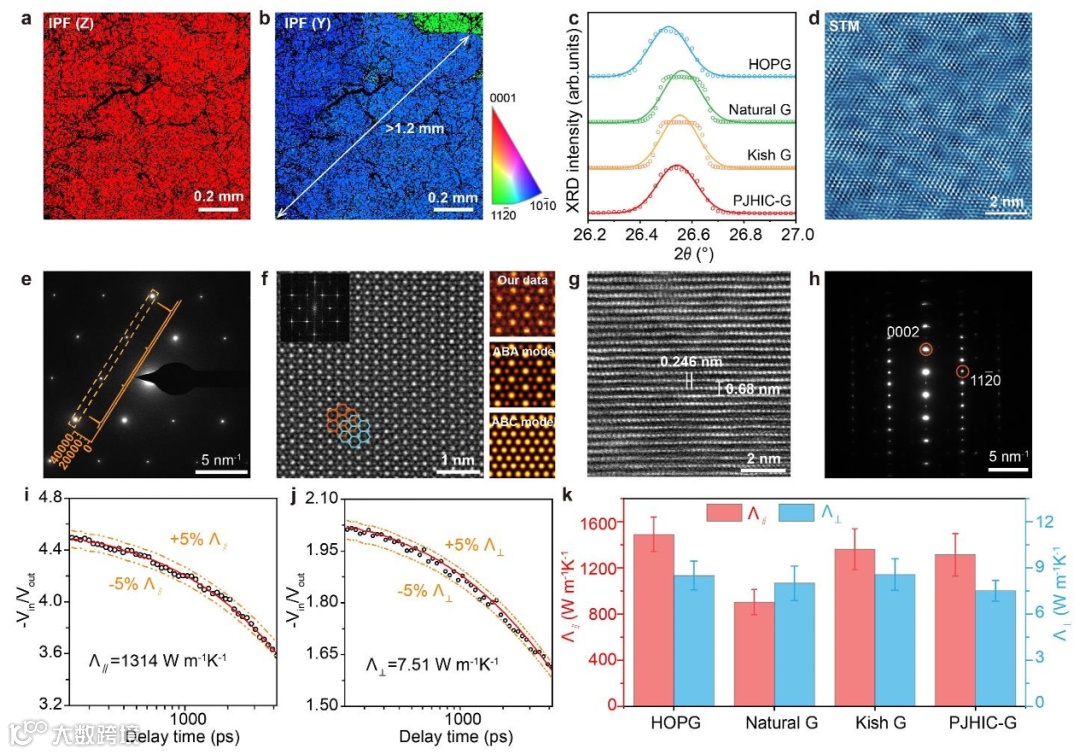

图4把结构质量和性能数据摊开来看。
图4a-b是电子背散射衍射（EBSD）。有意思的是，石墨膜的（0001）面外取向一致，而且面内晶粒尺寸达到毫米级——下方的Ni基底是多晶，晶粒尺寸微米级，石墨却能跨过基底晶界快速外延生长。说明偏析过程中的横向生长不受基底晶粒限制，这是PJHIC的独特之处。
图4c的高分辨XRD，（0002）峰位置26.543°，半高宽0.169°，算出的层间距3.355 Å——和HOPG、天然石墨、Kish石墨完全一致。
图4d-f是原子尺度实锤：STM看到六方晶格，SAED是单晶衍射斑点，ADF-STEM直接数出层数、看清ABA堆垛。
图4g-h的横截面HRTEM，面内C-C键长0.246 nm，层间周期0.68 nm，和理论值对得上。
图4i-k是热导率数据，用时间域热反射（TDTR）测的：面内1314 W m⁻¹ K⁻¹，跨面7.51 W m⁻¹ K⁻¹。和HOPG、Kish石墨放在一起比，性能在同一梯队，远超普通天然石墨。
05 这事的看点：非平衡态如何改写“效率-质量”曲线
把这篇的逻辑抽出来，有几个层面值得单独拎出来说：
工艺层面：PJHIC用的是固态碳源+焦耳热脉冲，不是CVD那种气态源+长时间沉积。固态碳源的好处是碳通量可以瞬间拉满，不受气体扩散限制；焦耳热脉冲的好处是加热冷却快，能把非平衡态“冻”下来。两者结合，碳在金属里的扩散通量算出来~4.5 μm/s，比稳态扩散高几个量级。
结构层面：毫米级单畴、ABA堆垛、层间距3.355 Å——这三个指标同时达标，说明晶体完美度确实到了HOPG级别。而且是在多晶基底上长出来的，不是单晶衬底外延，这给工业化留了空间。
性能层面：1314 W/m·K的热导率，和HOPG一个级别，比普通石墨膜高出一截。柔性热管理、极紫外光刻防护罩、可穿戴电子散热，这些场景对导热和各向异性的要求都能满足。
机制层面：图2的ToF-SIMS和图3的循环饱和，合起来回答了一个基础问题——非平衡偏析动力学怎么走、怎么控。这对理解碳在金属里的行为，甚至推广到其他层状材料，都有价值。
06 还差一口气？和单晶石墨比，还有距离
当然，实事求是地说，这工作离“单晶石墨”还有距离。
图里能看到，膜里有晶界、有褶皱、局部厚度不均。这些都是快速非平衡过程的代价——碳通量太大，偏析太快，缺陷来不及完全愈合。和那种慢速外延出来的单晶石墨（比如之前张哲野那篇Nature Nanotech的单晶石墨膜）比，结晶完美度还差一点。
但问题在于：单晶石墨的生长速率是多少？~1 μm/天级别。PJHIC是~1 μm/2小时，差了12倍。工业上选哪个，取决于场景——要极致性能还是均衡产出。
至少PJHIC把这条“效率-质量”曲线往前推了一大截。
07 下一步往哪走
文章最后提了几句展望，我们顺着往下想几个方向：
厚度继续往上走：循环饱和做了1–5微米，能不能做10微米、20微米？循环次数增加，界面累积缺陷会不会影响品质？
基底拓展：Ni和Co能行，其他金属（Pt、Pd）或者合金呢？不同金属对碳的溶解度和偏析行为不同，可能调出不同生长窗口。
层状材料家族复制：这个“非平衡碳通量工程”的思路，能不能用来做hBN、过渡金属硫化物？如果固态前驱体+脉冲加热能让硼、氮、硫也快速扩散偏析，那这套方法论的价值就大了。
应用验证：1314 W/m·K的热导率是实验室数据，做成实际热管理器件、散热膜、防护罩之后，性能能保留多少？
至少，这篇把石墨膜的合成从“慢工细活”拉到了“快工也能出细活”的区间。下一步看怎么推。
文献信息
Rapid synthesis of micron-thick flexible graphite films via non-equilibrium carbon flux engineering
Nature Communications, 2026, 17, 1234
DOI: 10.1038/s41467-026-70028-8
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
