物联网、AI、智能机器人这些概念喊了很多年，落到硬件上，一个很实际的问题一直卡着：感知系统需要供电，能源单元和传感单元怎么才能不打架？
传统做法是各做各的，再用导线连起来。但模块之间界面不匹配、信号互相干扰、柔性基底上弯几次就脱层——这些毛病从娘胎里带出来，改不了。
北京理工大学赵扬团队最近在《Advanced Materials》上发了一篇，直接把问题从根上解决了。他们用焦耳热技术，8秒之内，在同一片石墨纸基底上，一键合成了锌离子微电池和温湿度传感器。不是拼起来，是长在一起。
数据摆出来：锌电池面容量850 µAh/cm²，能量密度1060 µWh/cm²，150秒充满，能供系统跑6小时以上；传感器响应时间3秒，弯曲150°性能不掉；最后装到机械臂上，结合机器学习，对物体的温湿度识别准确率超过99%。
这套东西，等于给机器人装上了能自己发电、自己感知的“电子皮肤”。
01 8秒集成：焦耳热怎么做到“一键合成”

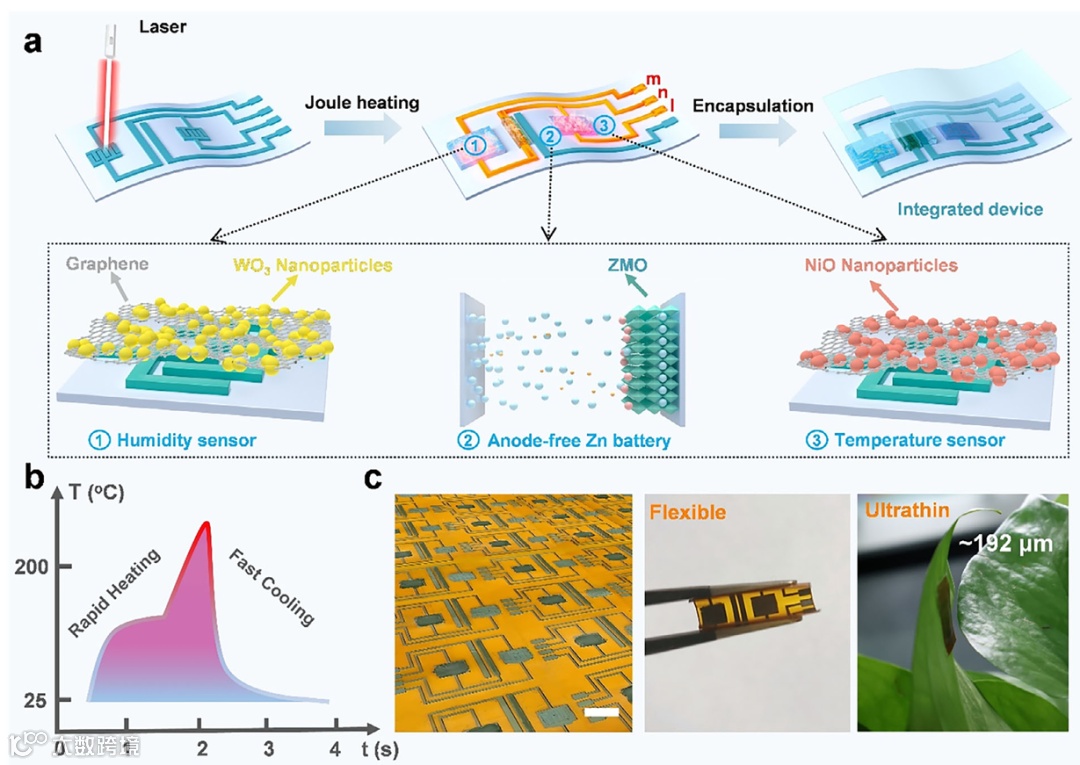

先看图1的工艺流程。基底是石墨纸，导电率~1.0×10⁶ S/m，导热率~1200 W/m·K——既是电路，又是加热体。用激光刻出互联电路，然后在三个区域分别滴涂含锌、镍、钨的前驱体墨水。
关键一步来了：两端施加10 V电压，焦耳热效应让局部温度瞬间飙升，驱动原子/离子快速扩散。
图1b的温度-时间曲线显示，整个过程在8秒内完成——ZnMn₂O₄（ZMO）阴极材料、G@NiO温度传感材料、G@WO₃湿度传感材料，分别在不同区域同步合成、晶化。
为什么能这么快？传统湿化学合成受限于溶剂沸点和热容，升温慢、反应慢。焦耳热是直接加热导电基底，墨水被瞬间烤干、反应，升温速率几个数量级往上翻。
图1c的光学图像里，做出来的器件可以随意弯曲，贴到叶片上——厚度只有~192 μm，柔性、轻薄都有了。
02 氧空位：焦耳热顺手做的好事

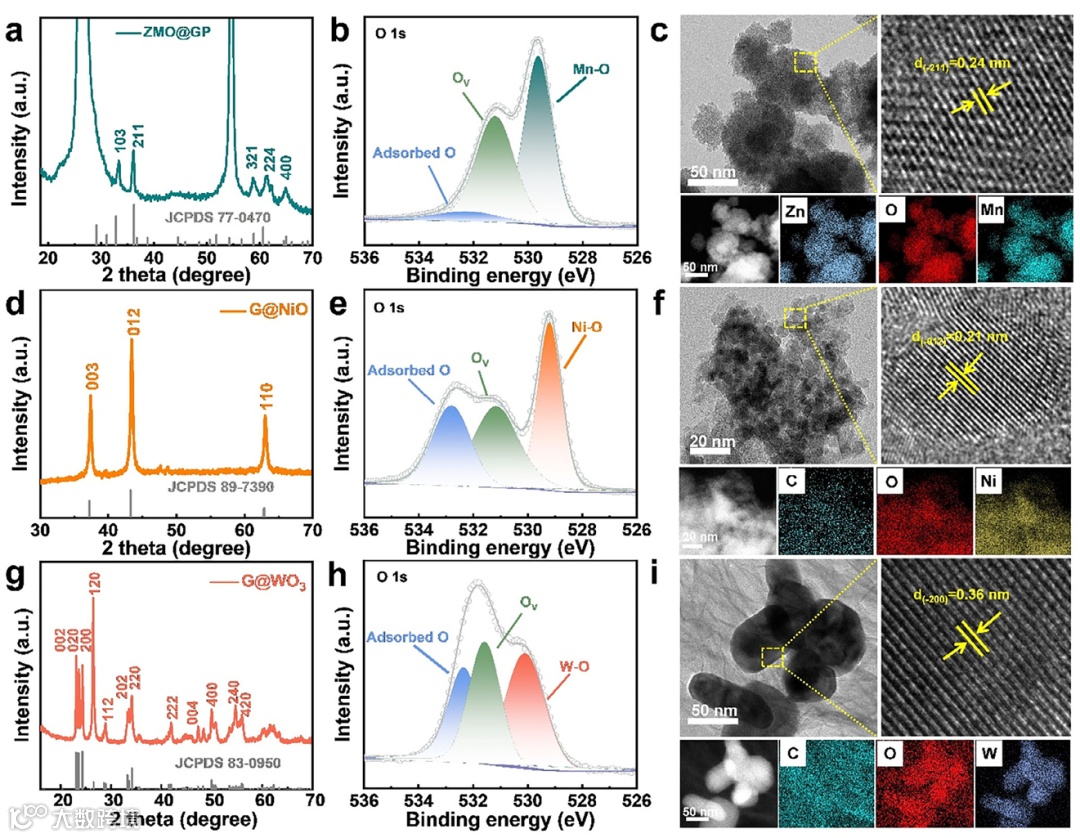

图2把材料表征拆开看。
XRD（图2a,d,e）显示，三个区域的产物分别对应ZMO、NiO、WO₃的标准卡片，26.2°附近那个峰是石墨碳的(002)面，说明G@NiO和G@WO₃确实是复合结构。
XPS的O 1s谱（图2b,f,g）有个细节值得注意：531.3 eV处出现强峰，归属为氧缺陷（O_v）。电子顺磁共振也验证了氧空位的存在。
HRTEM（图2c,h,i）更直观：ZMO的(211)晶格间距0.24 nm，NiO的(012)是0.21 nm，WO₃的(200)是0.36 nm，元素分布均匀。
这套数据的意思是：焦耳热不仅把材料烧出来了，还顺手往里掺了大量氧空位。氧空位这东西，对电化学活性来说是好事。
03 锌电池：氧空位让Zn²⁺跑得更快

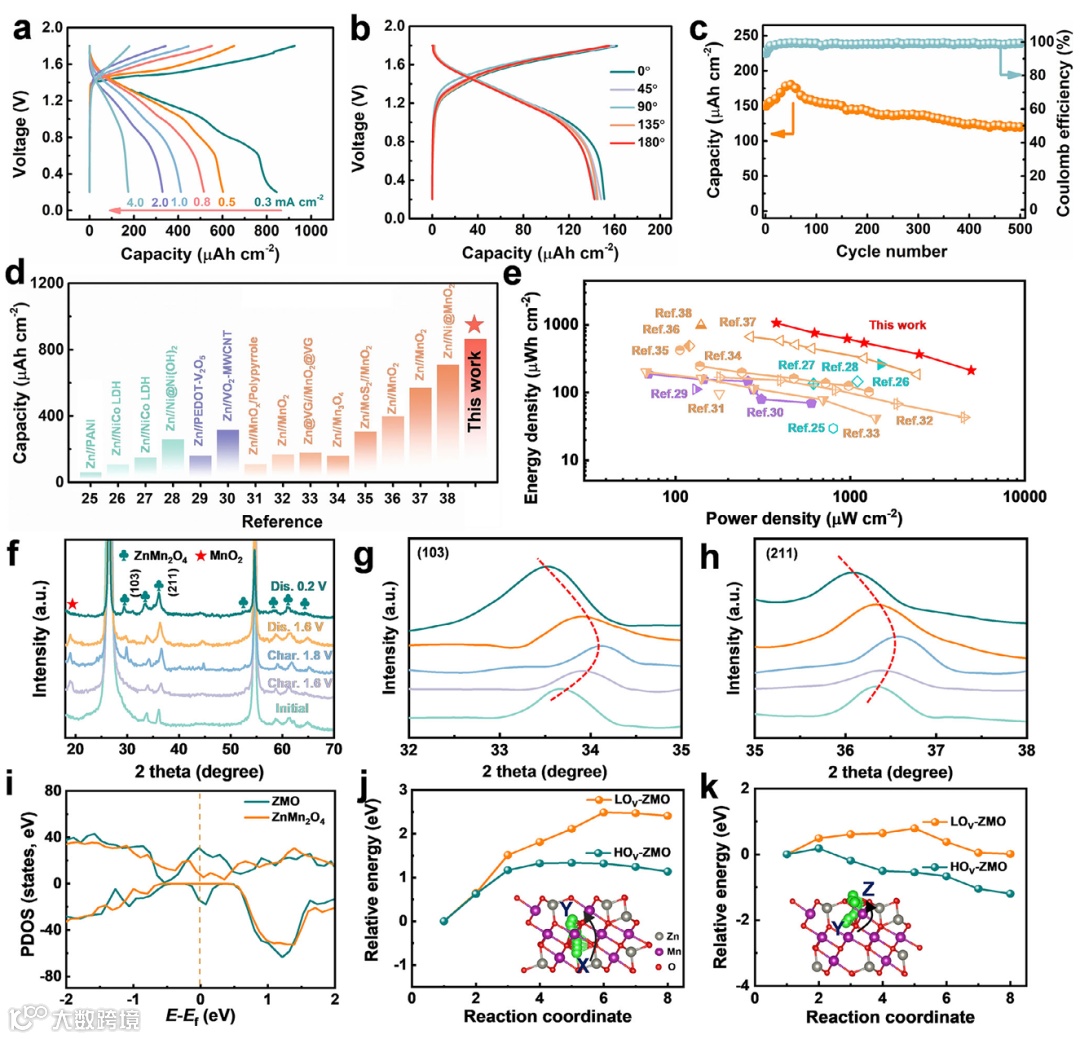

图3是无阳极锌离子微电池（AF-ZIMB）的性能。
图3a的充放电曲线，0.2 mA/cm²下面容量850 µAh/cm²。图3b的倍率性能，拉到4.0 mA/cm²还能保持56.6%——离子传输动力学不错。
图3c是循环稳定性，1000圈后容量保持率86.1%。图3d-e和文献值对比，面容量和能量密度都在头部。
为什么倍率性能好？图3i-j的DFT计算给了答案：氧空位让Zn²⁺在ZMO体相内的迁移能垒从2.5 eV降到1.3 eV，表面迁移能垒从0.48 eV降到0.18 eV。离子跑得快，倍率自然高。
这套机制撑起来的电池，150秒充满，满电能供集成系统跑6小时以上，低电流待机能撑24小时——给传感器当电源，够了。
04 传感器：响应3秒，弯150°不衰减

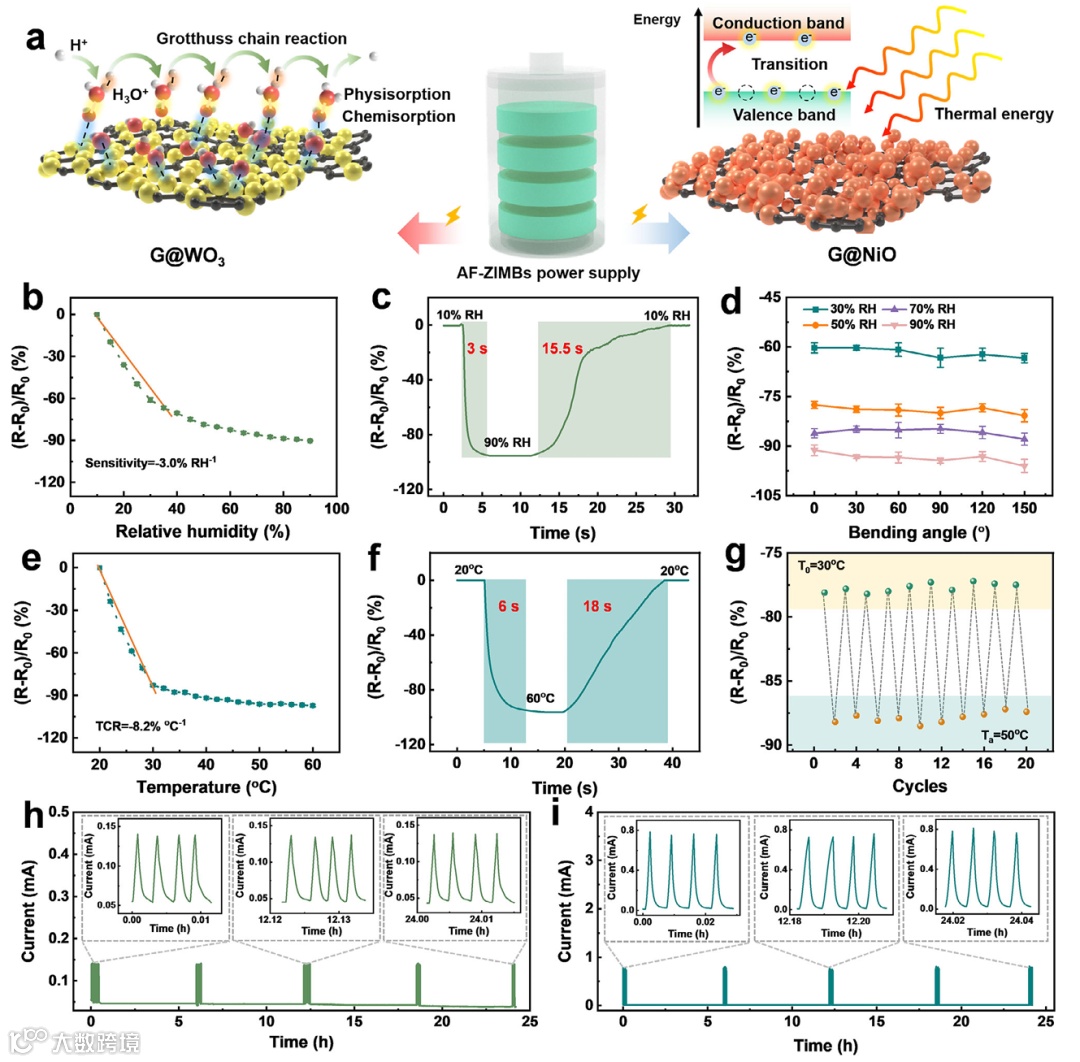

图4是被AF-ZIMB供电的温湿度传感器性能。
湿度传感器（G@WO₃）的工作原理是Grotthuss链式反应——表面吸附水分子，电阻就变。图4b-d显示，在10%-90%相对湿度范围内，灵敏度-1.12% RH⁻¹，低湿区间能到-3.0% RH⁻¹。响应/恢复时间3/15.5秒，弯到150°性能几乎不变——界面焊死了，弯不坏。
温度传感器（G@NiO）走的是热激活机制——温度高，载流子多，电阻低。图4e-g里，电阻温度系数（TCR）-2.4% °C⁻¹，峰值能到-8.2% °C⁻¹。响应/恢复时间6/18秒，30°C和50°C来回切换，信号可重复。
图4h-i是长期运行测试，AF-ZIMB连续供电24小时，传感器响应信号基本一致——电源稳，传感器才能稳。
05 机器人应用：机械臂装上“电子皮肤”，学会自己判断

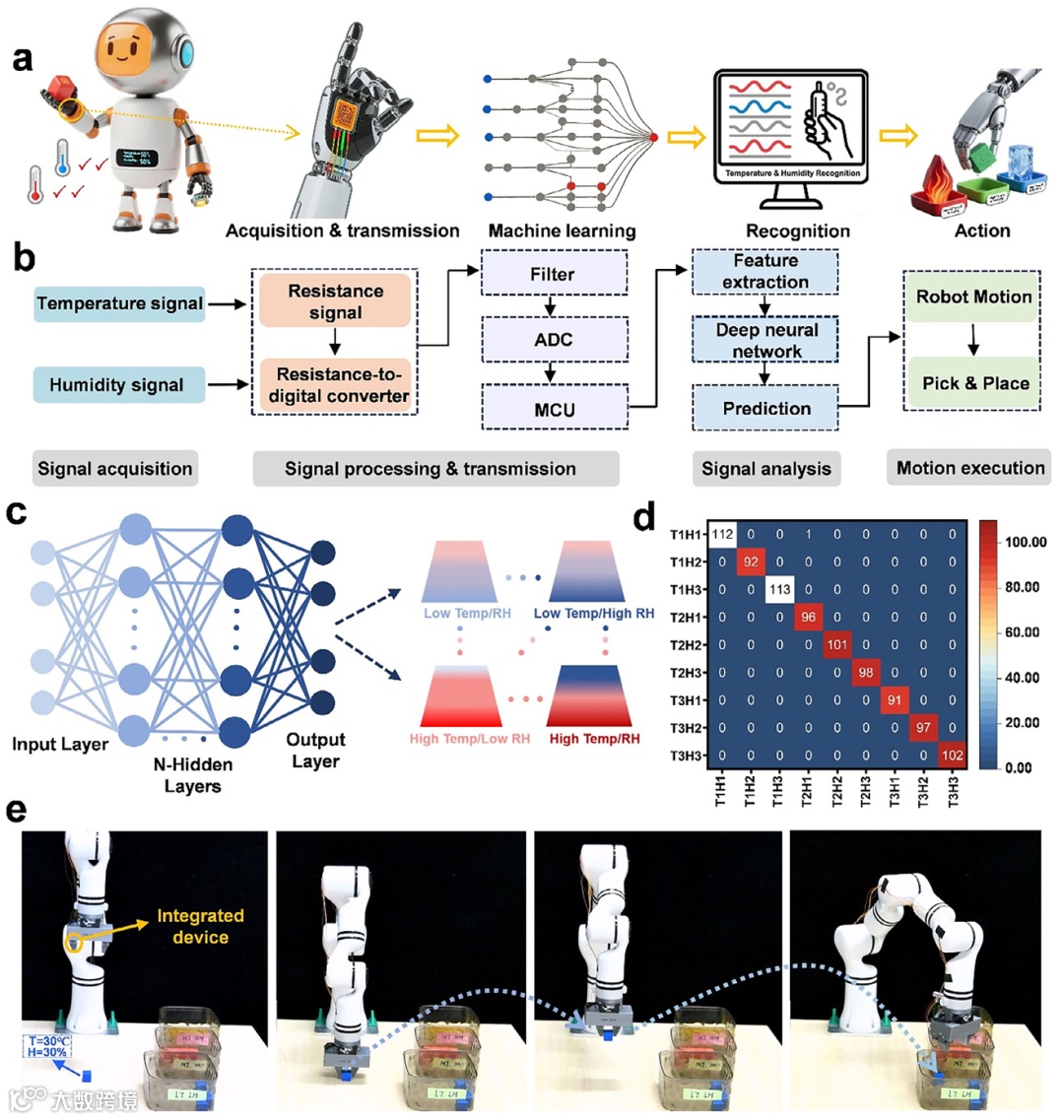

图5是这套系统真正亮出来的地方。
图5a-b是系统架构：集成在机械臂夹持器上的传感器，实时抓取物体的温湿度信息，信号采集、转换、处理，送进嵌入人工前馈神经网络的主机，分类识别。
神经网络模型（图5c）是单隐藏层结构，隐藏层节点数N=10。训练数据集包含九种温湿度组合——从低温低湿到高温高湿，全覆盖。
图5d的混淆矩阵把结果摊开：903个测试样本，总体分类准确率99.89%。9个类别里，7个实现了100%的精确率、召回率、F1分数，只有一个样本被误判，宏平均F1分数同样99.89%。
图5e的实际抓取实验验证了这套逻辑：机械臂根据感知到的物体温湿度信息，自主完成分拣任务。这不是预设动作，是实时感知、实时决策。
06 这事儿的意义：让能源和感知“长在一起”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
基底层：石墨纸，既是电路又是加热体，导电导热双高，为焦耳热集成提供了物理基础。
工艺层：8秒焦耳热，局部瞬时加热，同时干了三件事——合成活性材料、引入氧空位、构筑无缝界面。
应用层：锌电池供电，传感器感知，机器学习和决策，一套系统从能源到感知到决策全打通。
最后落在应用上：给机械臂装上了能自己发电、自己感知、自己判断的“电子皮肤”。这不止是材料集成，是系统级的集成。
文献信息
Seconds-Integrated Monolithic System of Zn-Ion Micro-Battery and Multi-Functional Sensors for Robotic Autonomous Tactile Sensing
Advanced Materials, 2026
DOI: 10.1002/adma.202520257
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
