电催化硝酸盐还原制氨，这两年火起来了——既能处理废水，又能产氨，一箭双雕。但问题也卡在这儿：反应路径太复杂，中间体一堆（NO₂⁻、NO、NHO），一不小心就走偏。
目前主流是氢原子（H*）介导路径：水在活性位点上解离，产生活性氢去氢化硝酸盐。但水分子重排能垒高，H供应的时空自由能难匹配，H一多，析氢反应（HER）就冒出来抢戏——氨没拿到，氢气倒是一堆。
大连理工大学刘艳彪团队最近在《Nature Water》上发了一篇，用一招限域闪蒸焦耳热，把CuCo合金纳米颗粒塞进碳纳米管内腔（CuCo-in-CNT），把界面氢键网络给重构了。
结果：反应路径从“H*介导”转向质子耦合电子转移（PCET），不依赖活性氢，直接高效质子化。中性条件下，氨产率2.23 mg h⁻¹ cm⁻²，法拉第效率93.8%，综合性能碾压大多数已报道催化剂。
01 限域效应：把反应“关”进小黑屋

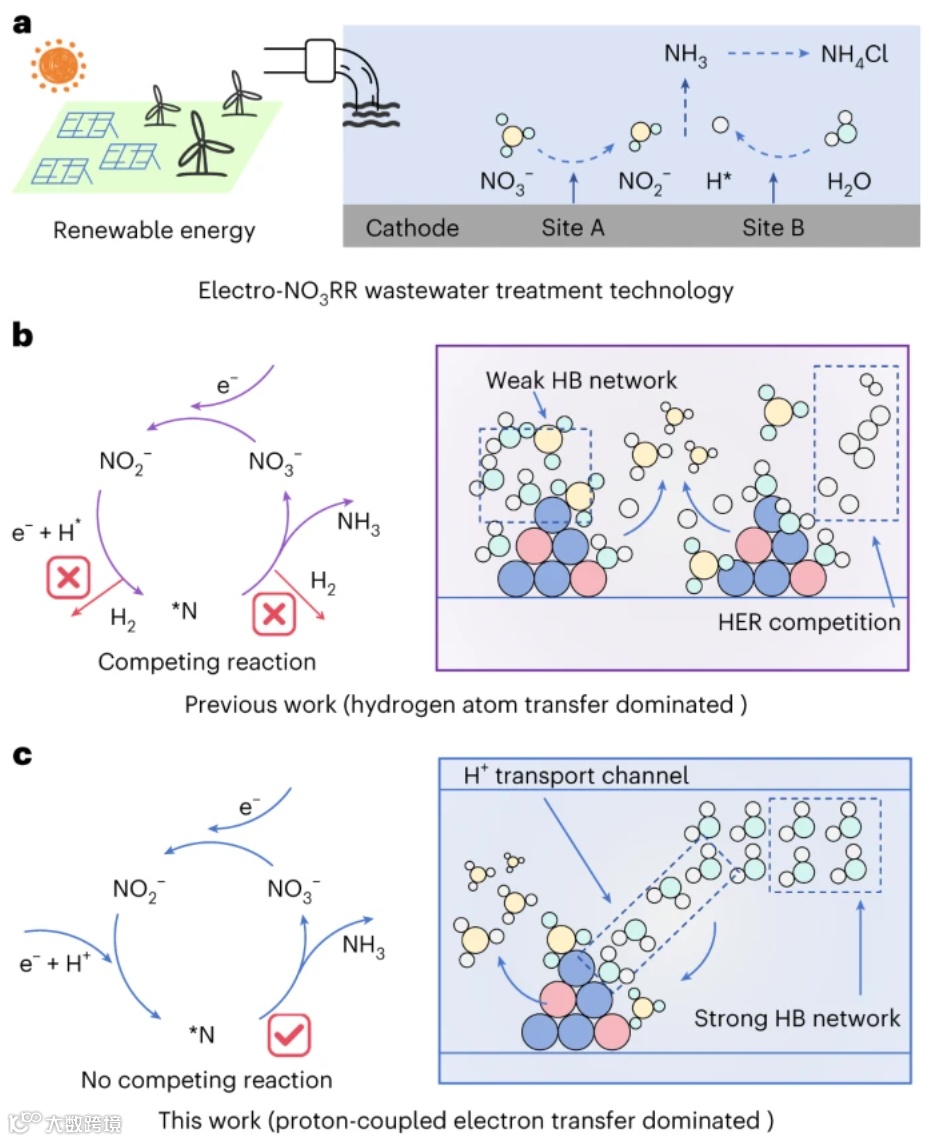

先看图1c的机制示意。传统H*路径（图1b）的问题是：水在催化剂表面解离产生活性氢，氢多了就析氢，氢少了又不够用，供需永远匹配不上。

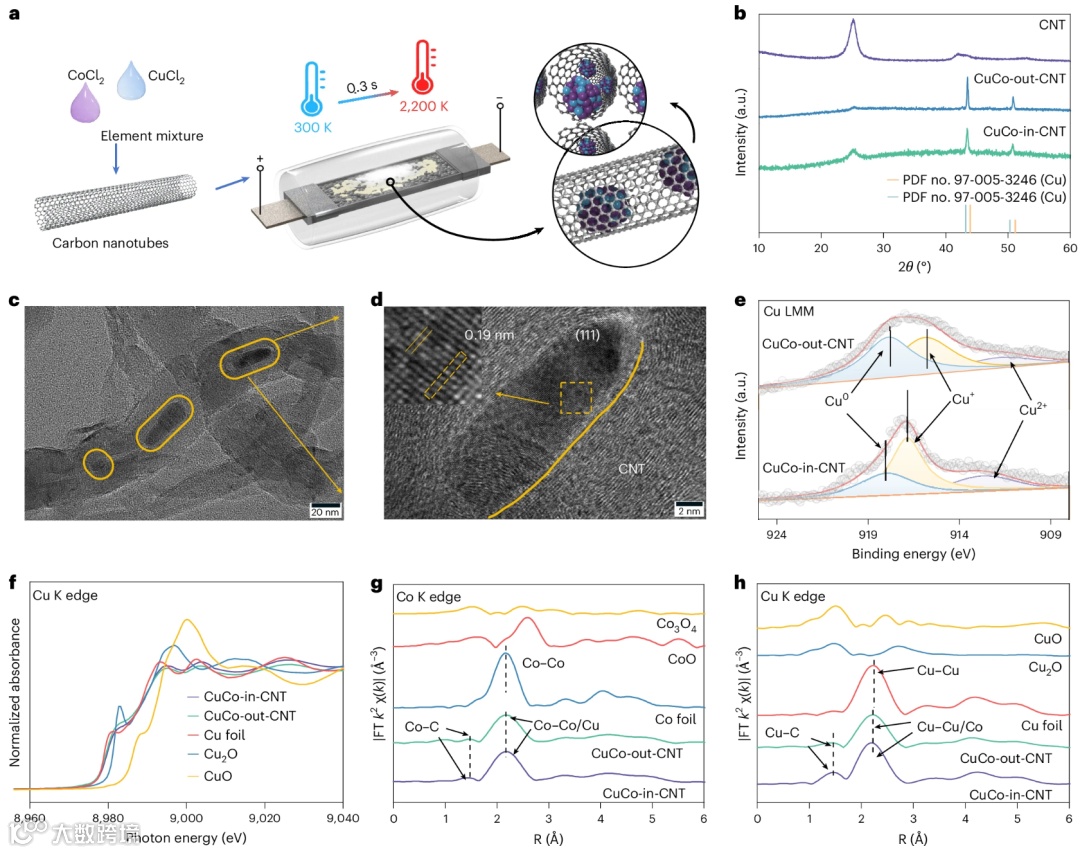

这篇的解法是：把CuCo合金塞进碳纳米管里。图2a的合成路线，用闪蒸焦耳热在2200 K下脉冲2秒，循环三次，合金颗粒（~6.2 nm）均匀长在内壁（图2c-d）。
XAS（图2e-h）显示，限域体系里的Cu呈现更高氧化态（+0.27）——缺电子的碳管内壁和富电子的CuCo合金之间，有强金属-载体相互作用。而且只有金属-金属和金属-碳信号，没金属-氧，颗粒是纯金属态，没氧化。
这套“小黑屋”设计，把反应微环境彻底改了。
02 性能碾压：93.8%法拉第效率，20次循环不衰减

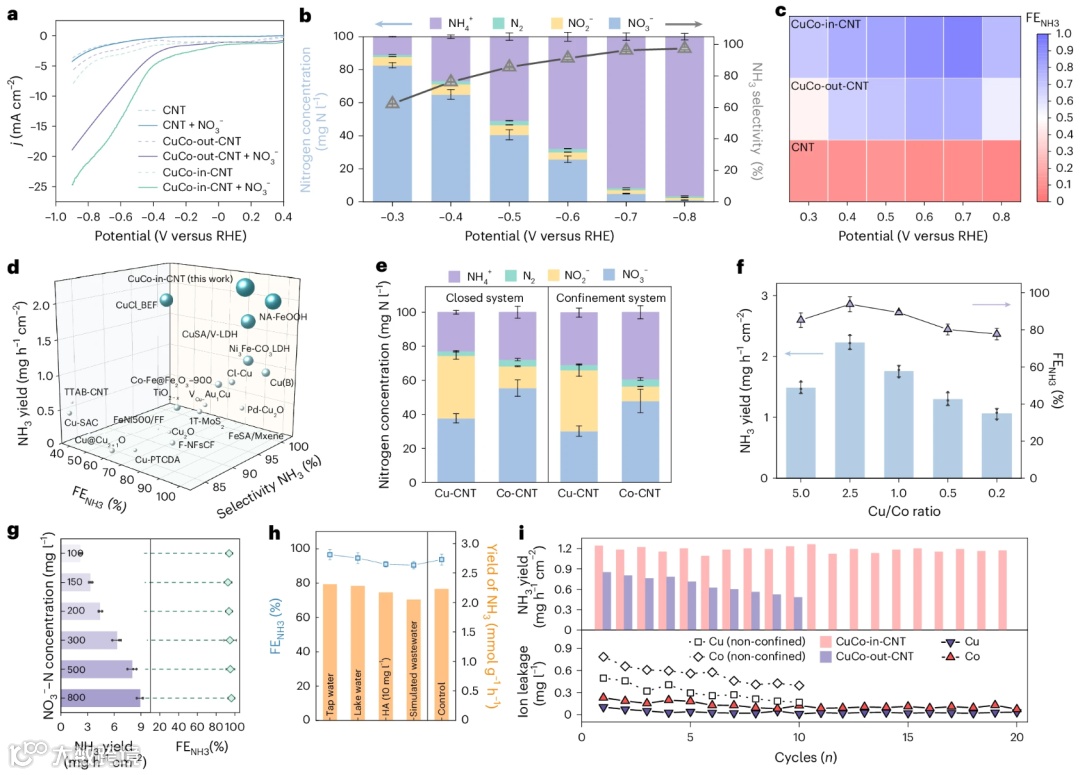

图3是电化学硬指标。
图3a的LSV，CuCo-in-CNT在-0.2 V就起响应，比非限域对照样（-0.3 V）和纯碳管（-0.6 V）都早。图3b-c，-0.7 V下，100 mg/L NO₃⁻-N在120分钟内完全转化，氨选择性96.3%，法拉第效率93.8%。
图3d和文献值对比，氨产率、法拉第效率、选择性三项，都在头部。
图3e的单金属对照：Cu-CNT产一堆亚硝酸盐，Co-CNT转化率低——CuCo合金协同效应跑不了。图3f确认最优Cu/Co配比~1:1。
图3g-h，宽浓度（100-800 mg N/L）和复杂水质下，性能不掉。图3i的循环稳定性，20次后活性没衰减，金属流失Cu仅0.03 mg/L、Co 0.07 mg/L——限域把金属焊死了。
03 机理硬刚：路径从H*转向PCET

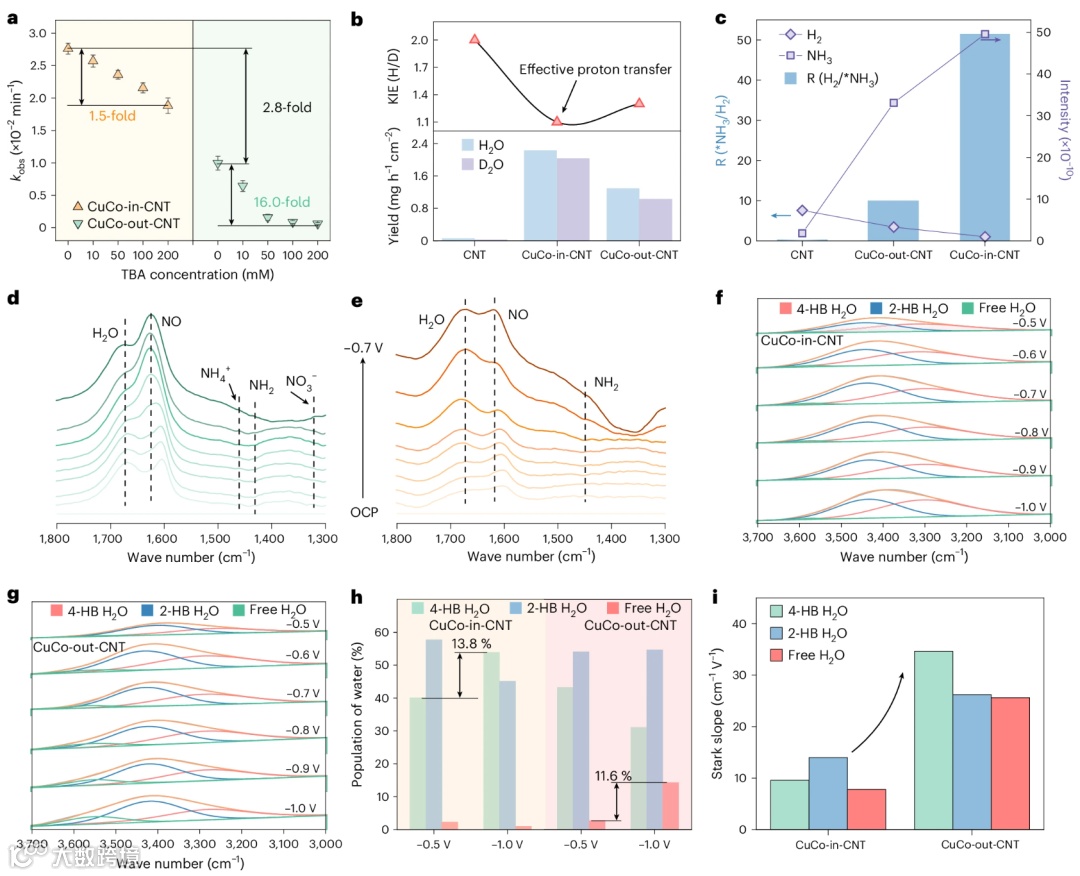

图4用原位表征把机制拆开。
图4a自由基淬灭实验：叔丁醇（H捕获剂）加进去，非限域体系活性暴跌，限域体系几乎不受影响——**CuCo-out-CNT依赖H，CuCo-in-CNT不依赖**。
图4b动力学同位素效应（KIE）：在D₂O里，限域体系活性下降幅度小（KIE值低），符合质子耦合电子转移特征。
图4c微分电化学质谱（DEMS）：限域体系的NH₃/H₂信号比51.1，非限域只有10.0——析氢被压下去了。
图4d-g原位红外：限域体系里检测到丰富的NO、NH₂、NH₄⁺信号，而非限域只有微弱*NO和NH₄⁺。更重要的是O-H伸缩振动区（3000-3700 cm⁻¹）的解卷积：限域体系中，四配位氢键水（4-HB H₂O）的比例随电位负移从40.1%涨到53.9%，非限域没这规律。
图4h-i的斯塔克斜率分析：限域环境促进了二配位水向四配位水的电场驱动转化，氢键网络更有序，质子沿Grotthuss机制跑得更快。
04 理论算账：限域里水少、硝酸盐多、能垒低

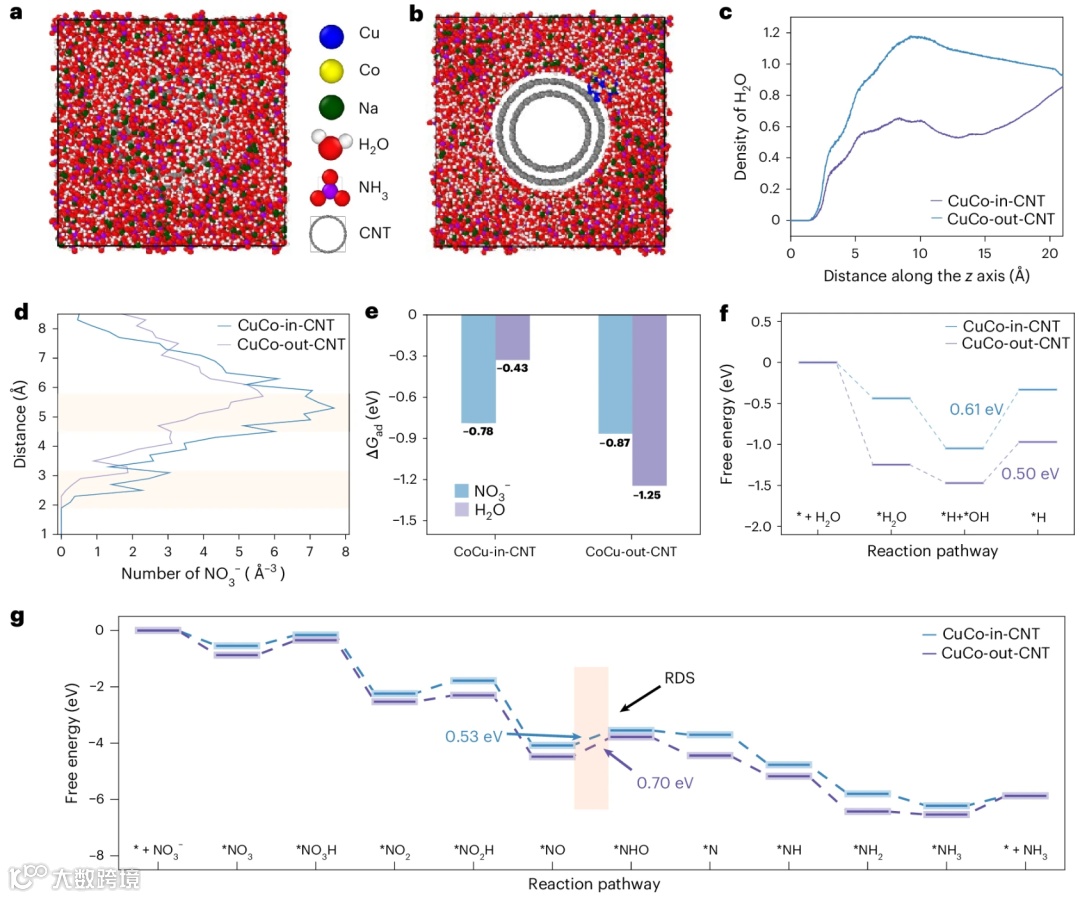

图5是DFT+分子动力学模拟。
图5a-b的MD快照：限域界面形成了更致密的三维氢键网络。图5c-d的密度分布：CuCo-in-CNT表面水分子密度降低，而NO₃⁻局部浓度（距表面~3 Å处达3.1离子/ų）比非限域提升1.7倍——“贫水富硝酸盐”界面。
图5e的吸附能计算：限域体系对H₂O的吸附能（0.43 eV）远低于非限域（1.25 eV），对NO₃⁻吸附能（0.79 eV）略低（非限域0.87 eV）——疏水亲硝酸盐构型，实锤了。
图5f的析氢自由能图：限域体系HER能垒更高，副反应被抑制。图5g的硝酸盐还原自由能图：NO→NHO是速率决定步骤，限域体系能垒（0.53 eV）远低于非限域（0.70 eV）——限域微环境加速了关键中间体的氢化。
05 从实验室到应用：80小时连续跑，还能回收氨

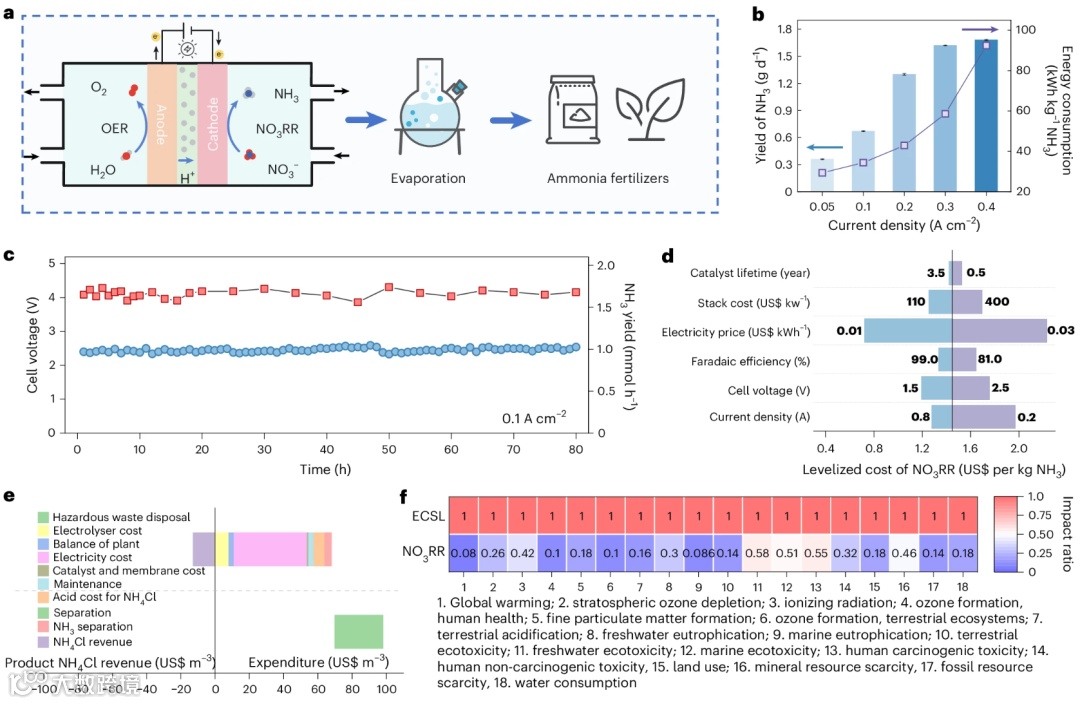

图6是放大验证。
图6a的膜电极组件（MEA）反应器：阴极产氨，空气吹脱+稀盐酸吸收+旋转蒸发，能拿到纯度92.8%的NH₄Cl固体。
图6b，电流密度0.05-0.4 A/cm²，氨产率随电流涨，最高1.7 mol h⁻¹。图6c，80小时连续运行，法拉第效率和氨产率保持率~90%。
图6d的技术经济分析（TEA）：电价、工作电流、电解槽成本是三大敏感参数。图6e的成本对比：电化学硝酸盐还原工艺处理成本79.7美元/m³，计入氨回收价值后净成本可降到67.9美元/m³——比传统蒸发-固化-填埋省钱。
图6f的生命周期评估（LCA）：新工艺在全球变暖潜能（2262.0 vs. 112.5 kg CO₂e）、陆地生态毒性（7437.1 vs. 216.8 kg 1,4-DCB）等指标上，比传统工艺低一个数量级以上。
06 这事的看点：限域不是物理“关禁闭”，是化学“改环境”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
材料层：闪蒸焦耳热，2秒三次脉冲，把CuCo合金塞进碳管内壁，颗粒小、分布匀、界面焊死。
界面层：限域环境重构氢键网络，四配位水比例飙升，水少、硝酸盐多，形成“疏水亲硝酸盐”界面。
路径层：不依赖H*，走PCET路径，能垒低、析氢少、氨产率高。
最后落在应用上：93.8%法拉第效率、80小时连续跑、还能回收氨赚钱——这不仅是催化剂创新，是反应微环境设计的系统性突破。
文献信息
Steering the nitrate electroreduction pathway via nanoconfinement-induced hydrogen-bond network regulation
Nature Water, 2026
DOI: 10.1038/s44221-026-00123-5
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
