导语
开发高效、低成本的电解水制氢催化剂是通向绿色氢能时代的关键。在众多候选者中，过渡金属磷化物性能突出，但传统合成方法却拖了后腿：动辄数小时的高温热解不仅耗能，更易导致活性颗粒团聚、性能衰退；而剧毒磷源（如白磷、磷化氢）的使用，更是让实验室研究到工业放大之间横亘着一条安全与环保的鸿沟。能否找到一种既快又好的“绿色”合成法，一键破解磷化物催化剂制备的所有难题？
近日，福建师范大学蒲宗华教授与刘婷婷副教授团队在催化合成领域权威期刊 《Advanced Synthesis & Catalysis》 上发表了一项里程碑式的研究。他们开发了一种通用、超快的焦耳加热合成策略，仅用 60秒，便以安全的红磷为磷源，成功批量制备了六种高性能过渡金属磷化物纳米催化剂。该方法利用瞬时高温与急速淬火的独特优势，完美抑制了颗粒烧结。其中，明星材料PtP₂在酸性析氢反应中，仅需32 mV的过电位即可驱动10 mA cm⁻²的电流，性能全面超越商用铂碳催化剂，并展现出超过50小时的超长稳定性。这项工作不仅为磷化物家族提供了一把高效的“万能合成钥匙”，更将焦耳加热技术推向了催化材料规模化绿色制备的中心舞台。
研究核心亮点
⚡ 合成速度颠覆：将传统需要数小时的高温热解过程，压缩至60秒内完成，效率提升120倍以上，为催化剂的快速筛选与批量制备奠定了基础。
🌿 绿色工艺革新：摒弃剧毒的PH₃或白磷，采用安全、廉价的固体红磷作为唯一磷源，实现了磷化物合成的安全化与绿色化。
🔑 普适策略突破：成功演示了该策略对铂（Pt）、钯（Pd）、钴（Co）、铁（Fe）、镍（Ni）、铑（Rh） 六大金属体系的普适性，一键合成PtP₂、Pd₂P₃、CoP、FeP₂、Ni₂P、RhPₓ等六种磷化物，堪称“万能钥匙”。
🎯 性能超越标杆：最优催化剂PtP₂的析氢性能在全电流密度区间超越商用铂碳（Pt/C），并兼具卓越稳定性，展示了其替代贵金属催化剂的巨大潜力。
图文解析

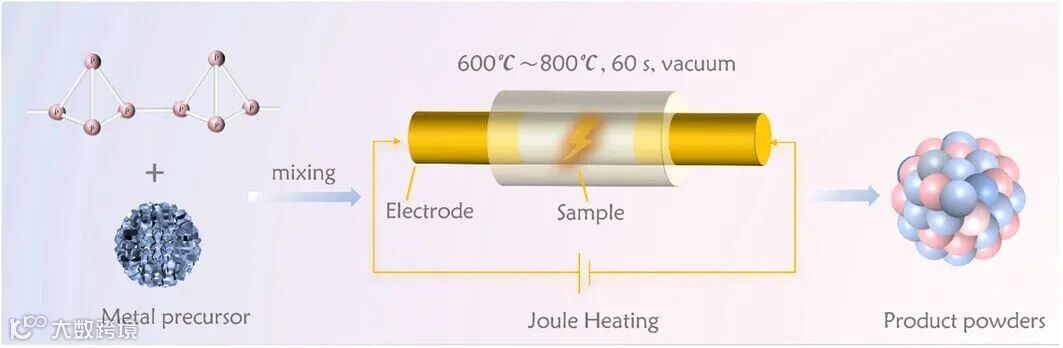

图1：60秒合成魔术：焦耳加热技术原理与过程
本图清晰揭示了整个“秒级”合成过程的核心。示意图展示，金属盐前驱体与安全原料红磷的均匀混合物，被置于真空石英管中。当施加19 A的强电流时，混合物在瞬间发生电阻焦耳热效应，升温速率高达10⁵ K·s⁻¹，迅速达到反应所需的高温，促使金属与磷发生快速反应。随后，反应体系在真空环境中被急速冷却。这种“闪电式”的升降温过程，是抑制金属原子迁移、避免纳米颗粒粗化团聚、从而获得细小均匀产物的关键所在。整个过程从启动到结束，仅持续60秒。

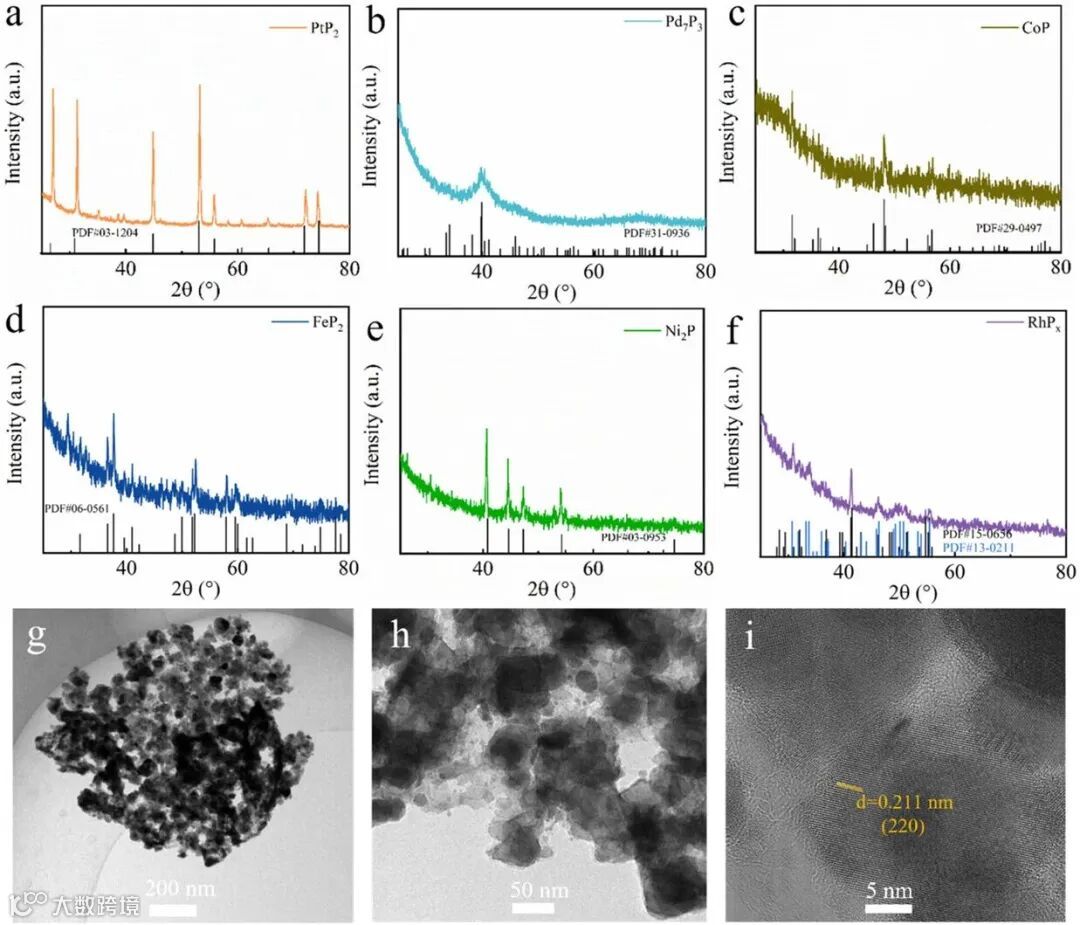

图2：物相确证与纳米形貌：六种磷化物的“身份照”与“定妆照”
研究首先通过X射线衍射为所有产物验明正身。图2a-f的XRD谱图明确显示，六种产物的所有衍射峰均与各自的标准卡片完美吻合，毫无杂峰，确凿证明了PtP₂、Pd₂P₃、CoP、FeP₂、Ni₂P、RhPₓ的成功合成。这直接证实了焦耳热策略的强大普适性。进一步的透射电镜观察揭示了材料的精细结构。以性能最优的PtP₂为例，其TEM图像（图2g-h）显示，颗粒尺寸均匀分布在5-20 nm的纳米尺度，且分散性良好，无明显团聚。高分辨TEM（图2i）更清晰地显示出晶面间距为0.211 nm的规则晶格条纹，对应PtP₂的(200)晶面，印证了产物的高结晶质量。

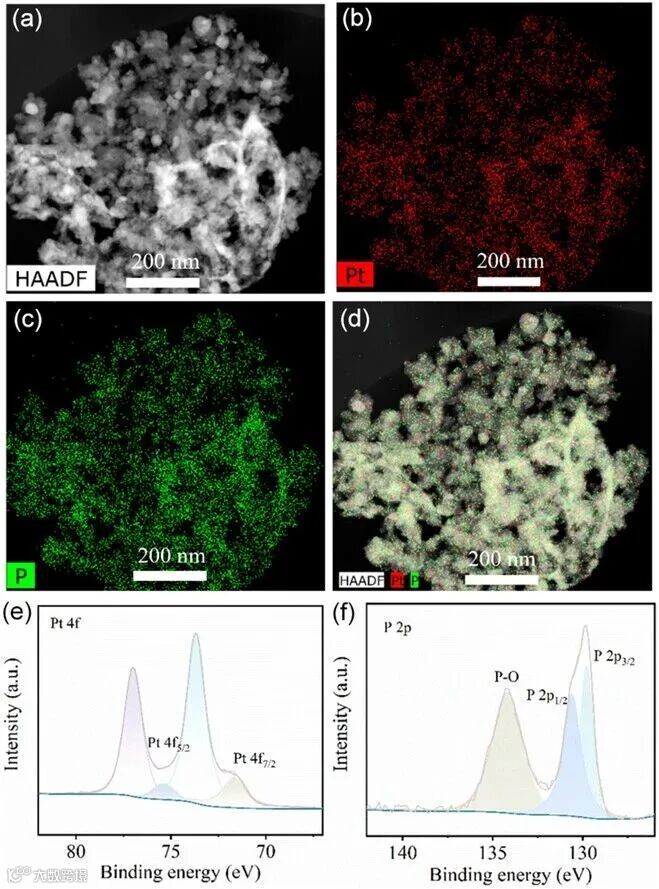

图3：原子尺度下的成分均一性与关键电子转移
在纳米尺度确认成分均匀性是理解性能的基础。图3a-d的球差校正电镜及元素分布图显示，Pt和P两种元素在纳米颗粒中呈高度均匀、重叠的分布状态，证明了磷化物的形成是均匀的体相反应，而非表面修饰。更深入的表征来自X射线光电子能谱。图3e-f的XPS精细谱揭示了性能增强的电子结构根源：与单质铂相比，PtP₂中Pt的4f电子结合能正向移动；而与单质红磷相比，P的2p电子结合能负向移动。这一现象明确指向电子从Pt向P的转移，在Pt与P之间形成了“供体-受体”相互作用的极化化学键。这种电子结构极大地优化了催化剂表面对氢中间体的吸附强度，从而加速了析氢反应动力学。

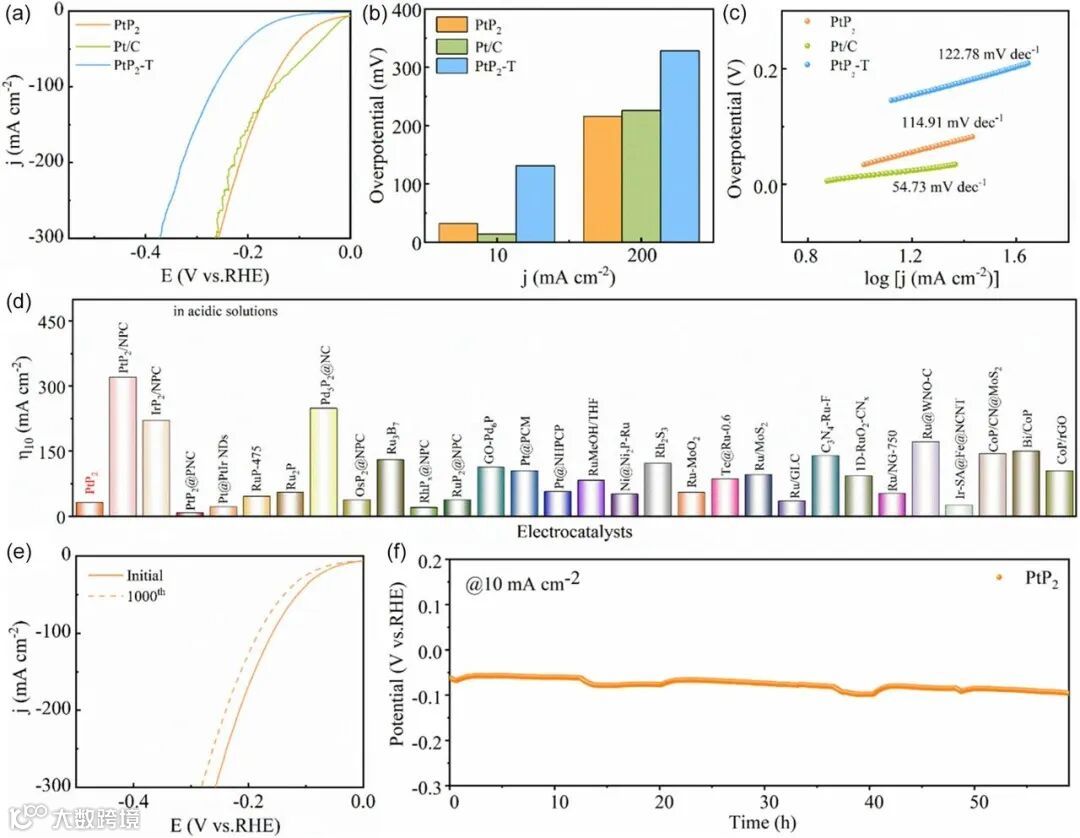

图4：全面碾压的析氢性能：低电位、高稳定、全区间优势
电化学测试数据直观展现了焦耳热合成材料的压倒性优势。线性扫描伏安曲线（图4a）显示，在10 mA cm⁻²的工业相关电流密度下，PtP₂仅需32 mV的过电位，不仅远优于传统方法耗时2小时合成的同类材料（131 mV），更在高电流密度区间显著超越了商用铂碳催化剂的性能天花板。塔菲尔斜率（图4c）表明，PtP₂具有更快的反应动力学。性能的全面领先源于焦耳热合成带来的双重优势：极快的冷却速率锁定了更多的活性位点，使其具有更大的电化学活性面积；同时，坚固的纳米结构与优化的电子态共同保障了材料在长达50小时的连续测试中（图4d）保持性能稳定，无衰减。
总结与展望
本研究不仅报道了一种高性能析氢催化剂，更重要的是首创了一条通用、快速、绿色的过渡金属磷化物合成新范式。其核心价值在于，利用焦耳加热的极端非平衡条件，将合成时间从“小时”压缩至“秒”，将磷源从“剧毒”替换为“安全”，并一举攻克了纳米颗粒在高温下易团聚的共性难题，实现了合成化学上的“不可能三角”。
这项突破性工作为未来研究指明了清晰的路径：
机制深度探索：利用原位表征技术，实时捕捉焦耳热过程中“前驱体→磷化物”的瞬态相变与结构演化机制，为精准调控材料晶相与缺陷提供理论指导。
材料库极大拓展：将这把“万能钥匙”应用于更广泛的金属元素（如钼、钨、铜）甚至多元高熵磷化物的合成，挖掘新的催化明星材料。
反应体系延伸：探索此类超快合成磷化物在析氧、二氧化碳还原、氮气还原等其他关键能源催化反应中的性能，验证其普适性。
规模化制备前景：焦耳加热技术本身易于放大和连续生产的特性，为这批高性能催化剂的未来工业化制备铺平了道路，真正架起了从实验室创新到产业应用的桥梁。
这项研究证明，通过颠覆性的合成工具，我们完全有能力以更快、更绿、更好的方式，创造出战胜传统标杆的下一代催化材料。
文献信息
Lin, R.; Zheng, X.; Liu, T.; et al. Ultrafast Joule Heating Synthesis of Metal Phosphides for Highly Efficient Hydrogen Evolution Reaction. Adv. Synth. Catal. 2026, *368*(3), 1-10. DOI: 10.1002/adsc.70299.
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
