全球淡水短缺这事儿，说了很多年，技术也出了不少，但太阳能蒸发器想从实验室游向大海，一直有三座大山：一是光热效率不够高，水烧不旺；二是盐分老在表面结晶，堵住出路；三是水质安全难保障，微塑料这些新污染物让人不放心。
湖南医科大学陈刚团队最近在《Advanced Engineering Materials》上发了一篇，用闪蒸焦耳热技术搞出一种多功能纳米多孔石墨烯涂层，把这三件事一起办了。他们用碳黑做原料，250 V电压、1000毫秒放电，瞬间把温度拉到3000 K以上，合成出涡层堆叠的闪蒸石墨烯（FG）。把这FG和树脂调成墨水，涂在三聚氰胺泡沫上，做出个Janus结构的蒸发器（MF-FG80）。
数据摆出来：1个太阳下蒸发速率3.08 kg m⁻² h⁻¹，光热效率95.3%；20 wt%高盐度下连续跑34小时不结晶；对微塑料和染料的去除率都超过99.9%；晚上没太阳还能插电接着干，7 V电压下蒸发速率2.79 kg m⁻² h⁻¹。
这套东西，等于给太阳能蒸发器装了个“三合一”的盔甲。
01 闪蒸石墨烯：3000 K、1秒钟，从碳黑到涡轮层堆

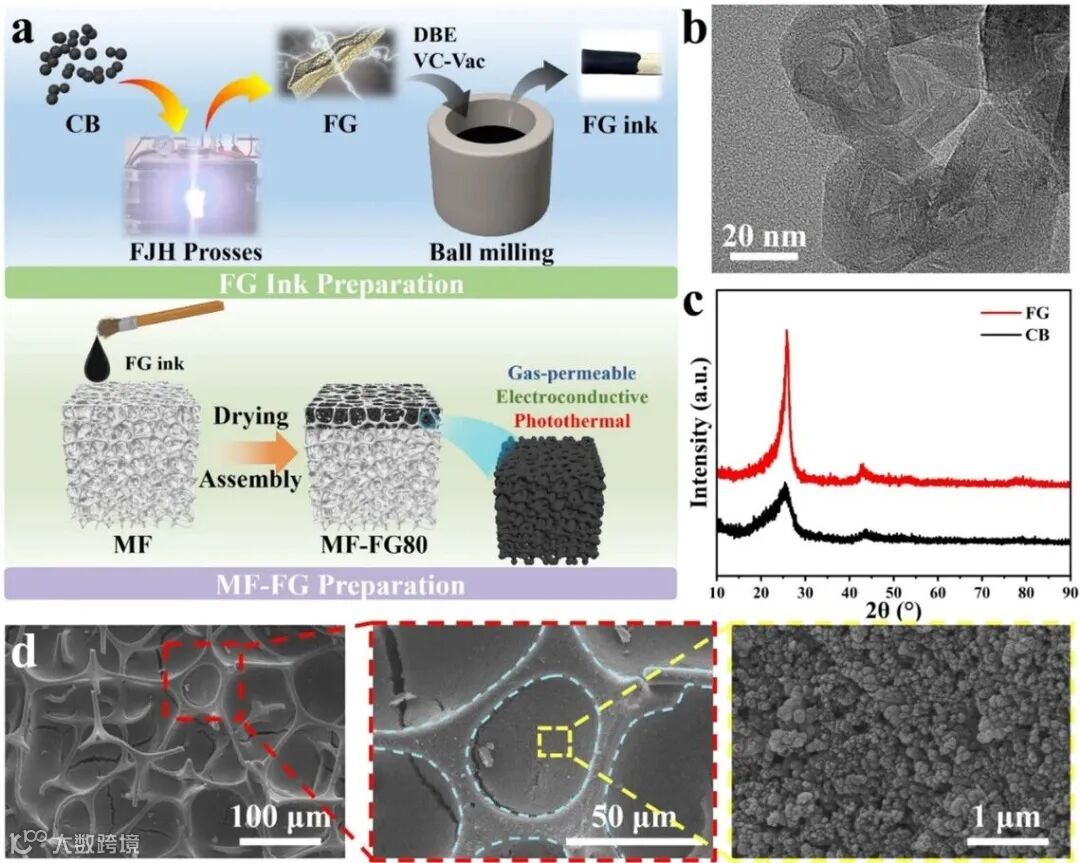

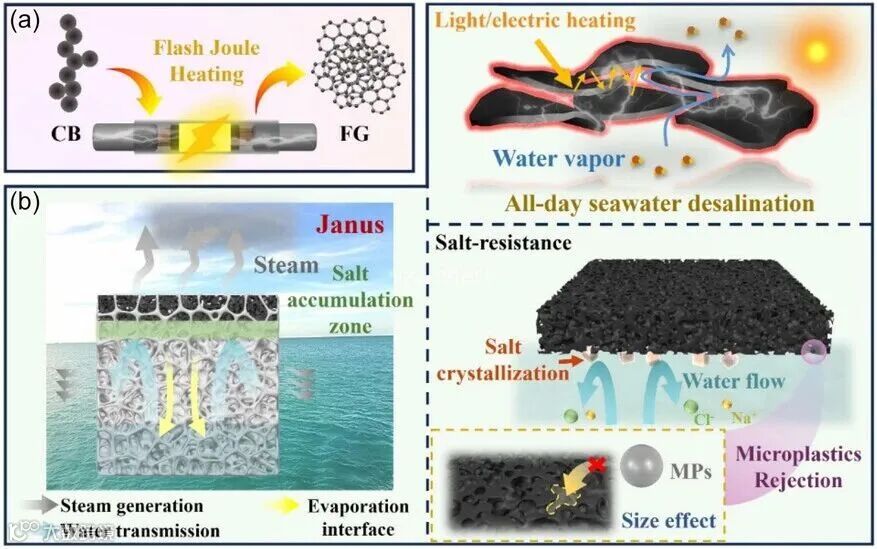

先看图1a和图2a-c的合成路线。原料就是普通的碳黑，放进石英管，抽真空，电容放电。参数很关键：250 V电压，1000 ms，温度>3000 K。这是闪蒸焦耳热的典型操作——超高温让碳原子重排，形成涡轮层堆叠结构。
图2b的TEM能看到晶格条纹，层间距约0.345 nm；图2c的XRD里，闪蒸石墨烯的（002）峰变得不对称、宽化，说明层间相互作用弱了——这是涡轮层结构的指纹，也是它好分散、好成膜的原因。
图2d是涂完之后的SEM，FG片紧紧地嵌在三聚氰胺泡沫的三维网络里，物理互锁，不是简单糊一层。这套工艺的好处是：原料便宜、速度极快（克级/秒）、不用复杂后处理，涂上去就稳。
02 涂层四重功能：疏水、透气、导电、光热全都要

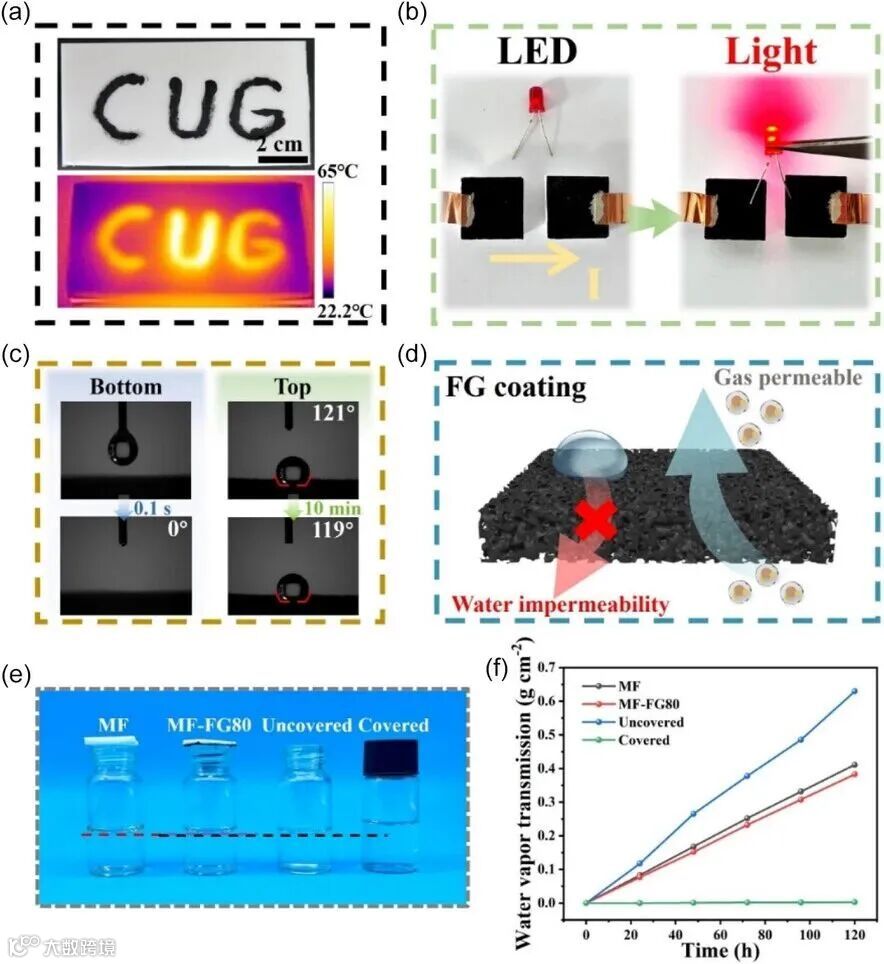

图3把FG涂层的多功能性摊开来验证。
图3a是光热能力：一块涂了“CUG”字样FG的泡沫，太阳光下晒5分钟，字样区域温度明显更高——光热转换效率肉眼可见。
图3b是导电性：MF-FG80被接入电路，LED灯泡亮了。FG本身导电，这意味着蒸发器不仅能晒太阳，还能通电发热——这是全天候工作的基础。
图3c是Janus结构的水接触角：顶部（FG涂层）疏水，120°；底部（裸泡沫）亲水，0°。水只会从底部吸上来，不会浸湿表面，这是抗盐的第一道防线。
图3d-f是透气性：示意图（d）说明疏水涂层能挡住液态水，但水蒸气可以从纳米孔道钻过去。透气率测试装置（e）和结果曲线（f）证实：MF-FG80的水蒸气透过量达到裸泡沫的93%，涂层对蒸汽扩散几乎没有阻力。水能上来、汽能出去、盐被挡住——蒸发器最核心的传质需求，这套涂层全满足了。
03 光热转化：93.8%吸收率，1个太阳下3.08 kg m⁻² h⁻¹

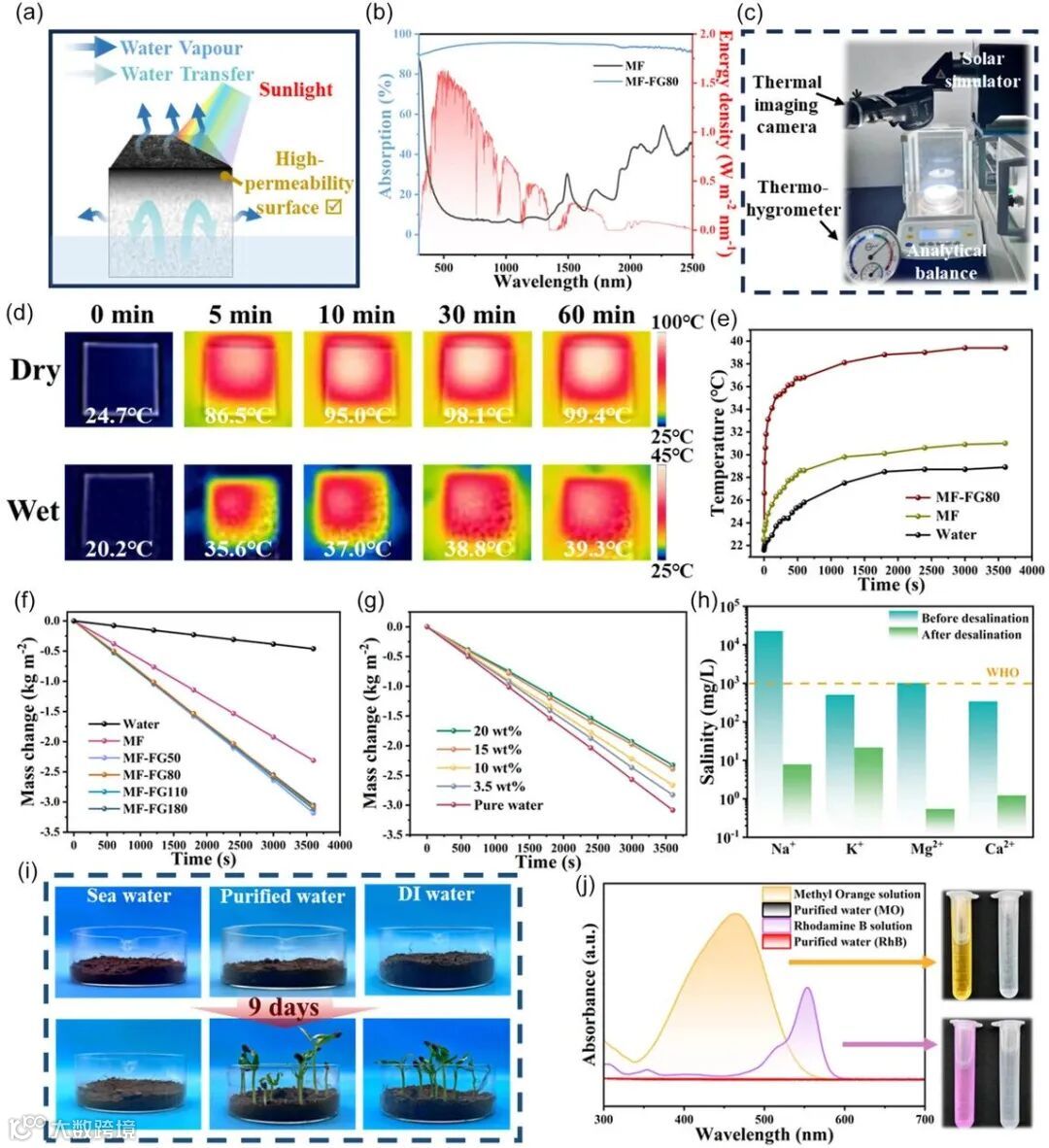

有了图3打底，再看图4的光热性能就顺了。
图4b的UV-vis-NIR吸收光谱，MF-FG80在300–2500 nm波长范围内的平均吸收率93.8%。为什么高？因为涡轮层堆叠的FG形成纳米多孔结构，光在里面反复散射，跑不掉。
图4d-e是红外热成像，湿态下1个太阳照射，表面温度几分钟就冲上去。图4f的质量变化曲线更直观：MF-FG80的蒸发速率3.08 kg m⁻² h⁻¹，是纯水的3.5倍，比裸三聚氰胺泡沫也高出一截。按这个速率算，光热转换效率95.3%。
图4h的离子浓度测试，净化后的水里Na⁺、Mg²⁺、K⁺、Ca²⁺浓度掉了三个数量级，接近100%去除。图4i还用净化后的水浇了菠菜种子，长势和纯水没差别——这演示算是有交代了。
04 抗盐：34小时连续跑，表面看不到盐
蒸发器最怕盐析。盐水一蒸发，盐分留在表面，堵住孔道，效率就崩。

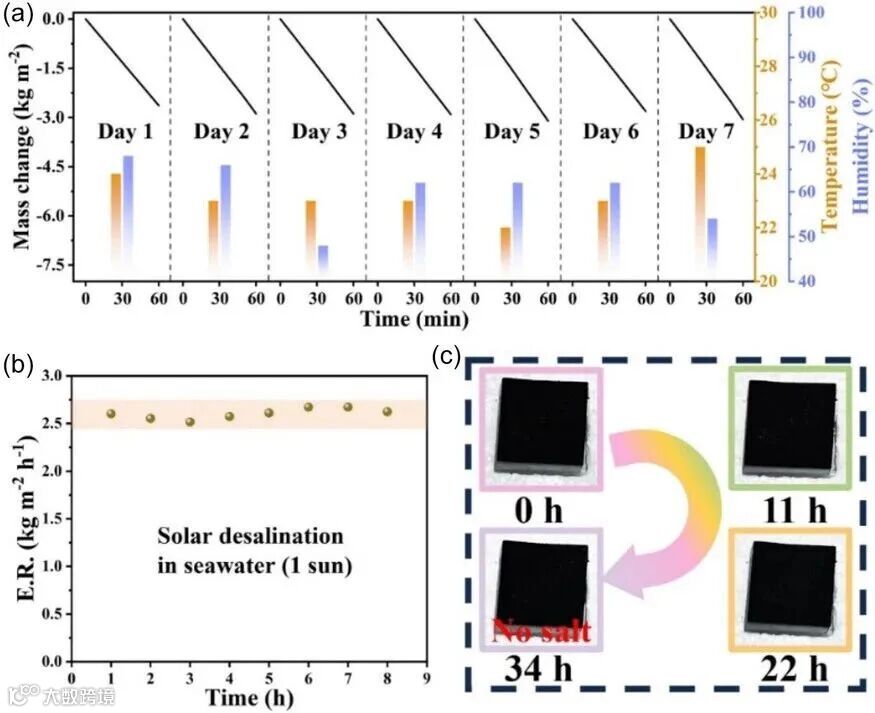

图5b-c是连续34小时的测试，在真实海水中、1个太阳下跑，蒸发速率稳得很，没掉链子。图5c的照片更直观——跑了34小时，表面干干净净，看不见盐晶体。
为什么能抗盐？答案在图3c和图3f里：顶部疏水（120°），盐水浸润不了；透气率高（93%），蒸汽能顺利跑掉。盐分没机会积聚，只能在表面形成微小晶体，一碰就掉下去。
05 阻截微塑料：99.9%去除率，纳米孔道当筛子
微塑料是这两年水处理的热点问题。太阳能蒸发器如果只管脱盐，不管微塑料，产出来的水还是不放心。

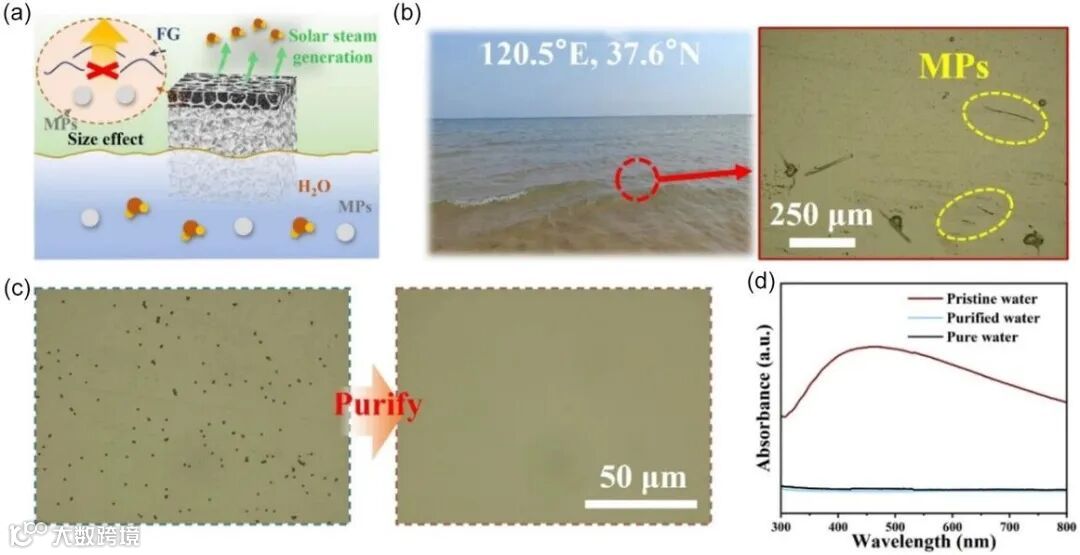

图6a的示意图解释了机制：FG涂层的纳米多孔结构本身就是个筛子，微米级的塑料颗粒根本过不去。图6c-d用75 mg L⁻¹的1 μm聚苯乙烯微球分散液做测试，净化前是浑浊的蓝色溶液，净化后清澈透明；UV-vis光谱里，聚苯乙烯的特征吸收峰完全消失，去除率>99.9%。
图4j还测了染料（甲基橙、罗丹明B）的去除，同样是99.9%。这套涂层等于同时干了脱盐+除微塑料+去有机染料三件事。
06 全天候：没太阳就通电，光-电协同干到4.58 kg m⁻² h⁻¹
太阳能蒸发器的老问题：晚上怎么办？阴天怎么办？

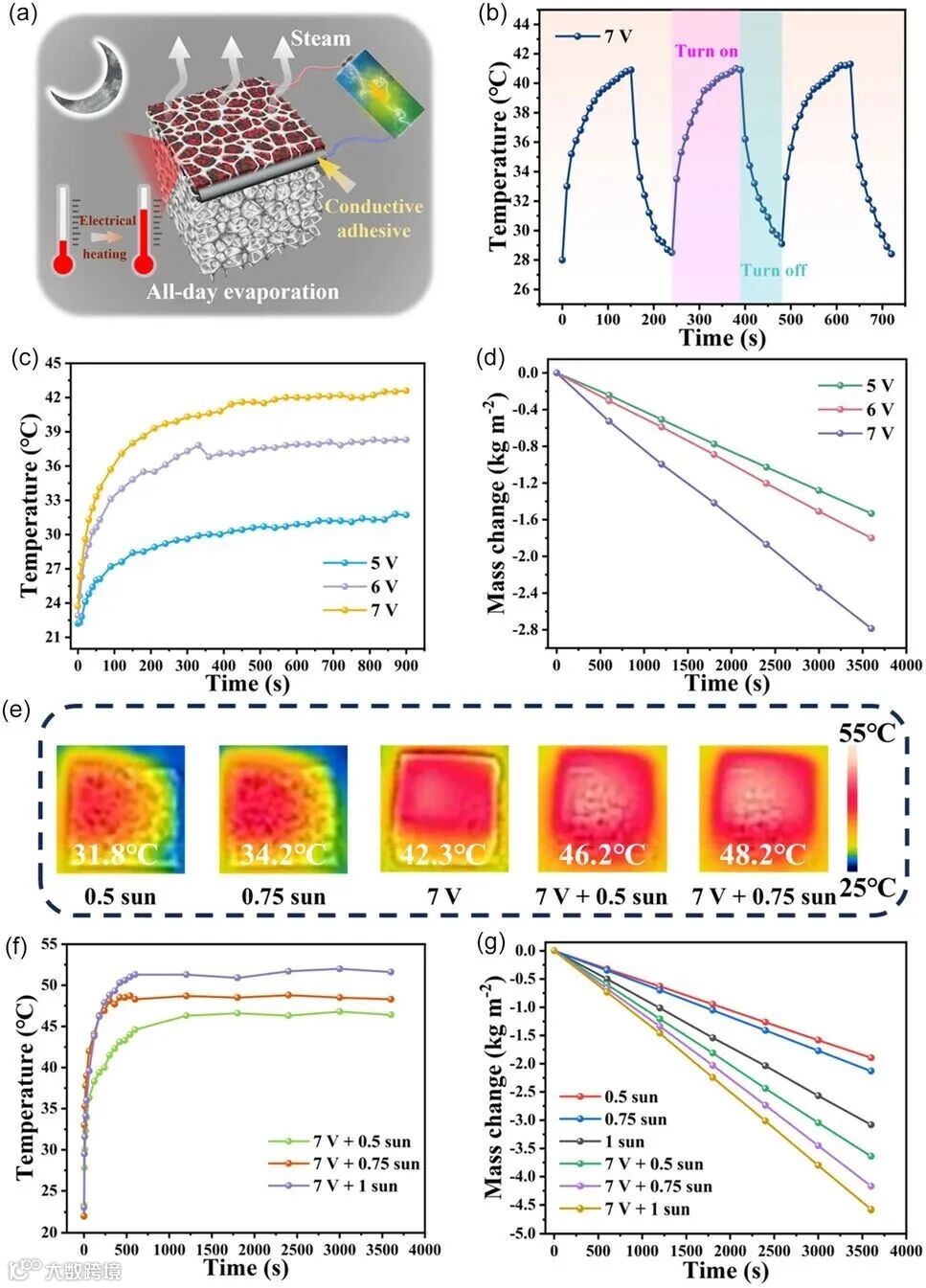

图3b已经证明FG涂层导电，图7b-c是电热性能测试，7 V电压下，表面温度迅速爬升，开关响应很快。
图7d-g是光-电协同的数据：单独7 V电压，蒸发速率2.79 kg m⁻² h⁻¹；单独1个太阳，速率3.08；两个一起上，表面温度冲到更高，蒸发速率4.58 kg m⁻² h⁻¹。

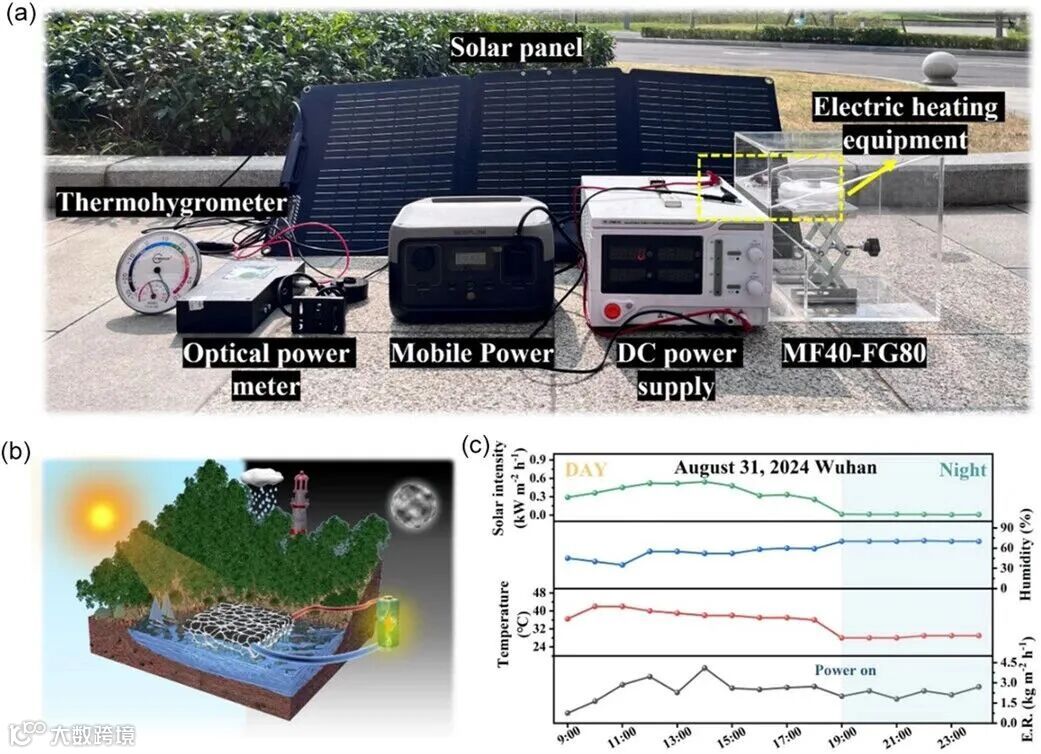

图8是户外全天候验证。白天太阳能驱动蒸发，多余的电储进移动电源；晚上或阴天，用电继续加热。图8c记录了从早上9点到半夜24点的数据——天黑了启动7 V加热，蒸发速率没掉下去。
07 这事的看点：一套涂层，把蒸发器的三个短板一起补了
把这篇的逻辑抽出来，其实是三层设计叠在一起：
材料层：闪蒸焦耳热做的FG，涡轮层堆叠，好分散、好成膜、光热转化效率高。
结构层：Janus设计，顶部疏水抗盐、透气不堵，底部亲水供水；纳米孔道顺便当筛子，把微塑料和染料挡在外面。
功能层：FG导电，没太阳时能插电干活；光-电协同，效率还能再往上拉。
最后落在应用上：蒸发速率3.08、效率95.3%、20 wt%盐度下34小时不结晶、微塑料去除率>99.9%、晚上还能接着干——这五个条件能同时满足的蒸发器，市面上不多。
文献信息
Multifunctional Nanoporous Flash Graphene Coating for Solar Evaporator with Salt Resistance, Microplastic Rejection, and All-Day Purification
Advanced Engineering Materials, 2026
DOI: 10.1002/adem.202600456
通讯：湖南医科大学 陈刚
相关设备
本研究中使用的焦耳热闪蒸设备购自深圳中科精研科技有限公司，感谢老师团队的支持与认可！
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
