导语
绿色氢能的终极瓶颈在于成本。质子交换膜电解水制氢的核心——铱催化剂，不仅昂贵如金，且用量大、寿命焦虑始终难解。刚刚，中国地质大学（北京）吕国诚/崔晓亚与北京理工大学李煜璟团队在《中国化学快报》上发布了一项可能改变游戏规则的突破。他们采用一种极速高温冲击合成技术，仅用60秒，成功制造出一种富含氧空位的 “铱-钛”核壳结构催化剂。性能数据令人震撼：在苛刻的酸性环境中，其质量活性达到1081 A/g，是商业铱催化剂的13倍；更惊人的是，它在10 mA/cm²电流密度下连续运行超过1100小时，衰减微乎其微。以此催化剂组装的电解槽，仅需1.75V电压即可驱动1 A/cm²的高电流产氢，铱负载量直接降至1.0 mg/cm²（仅为常规用量的1/2至1/4）。这项研究不仅意味着电解槽成本有望大幅降低，更展现了一种“秒级”制造高性能工业催化剂的颠覆性范式。
研究核心亮点
活性飞跃：酸性析氧质量活性达1081 A/gIr，是商业IrO₂的13倍，创下同类催化剂性能纪录。
寿命惊人：在10 mA/cm²下稳定运行>1100小时（约48天），电压衰减率仅40 µV/h，堪称“不倒翁”。
合成极速：采用高温冲击法，全程仅60秒，相比传统数小时乃至数天的水热、煅烧法，效率提升数个数量级。
成本锐减：全电池测试中，铱负载量低至1.0 mg/cm²，即可实现1 A/cm²的高电流密度，贵金属用量减半，商业化前景明朗。
机制清晰：超快合成形成了富含氧空位的超细IrO₂团簇（~1.95 nm），并与载体产生强电子相互作用，协同提升了本征活性与稳定性。
图文速览

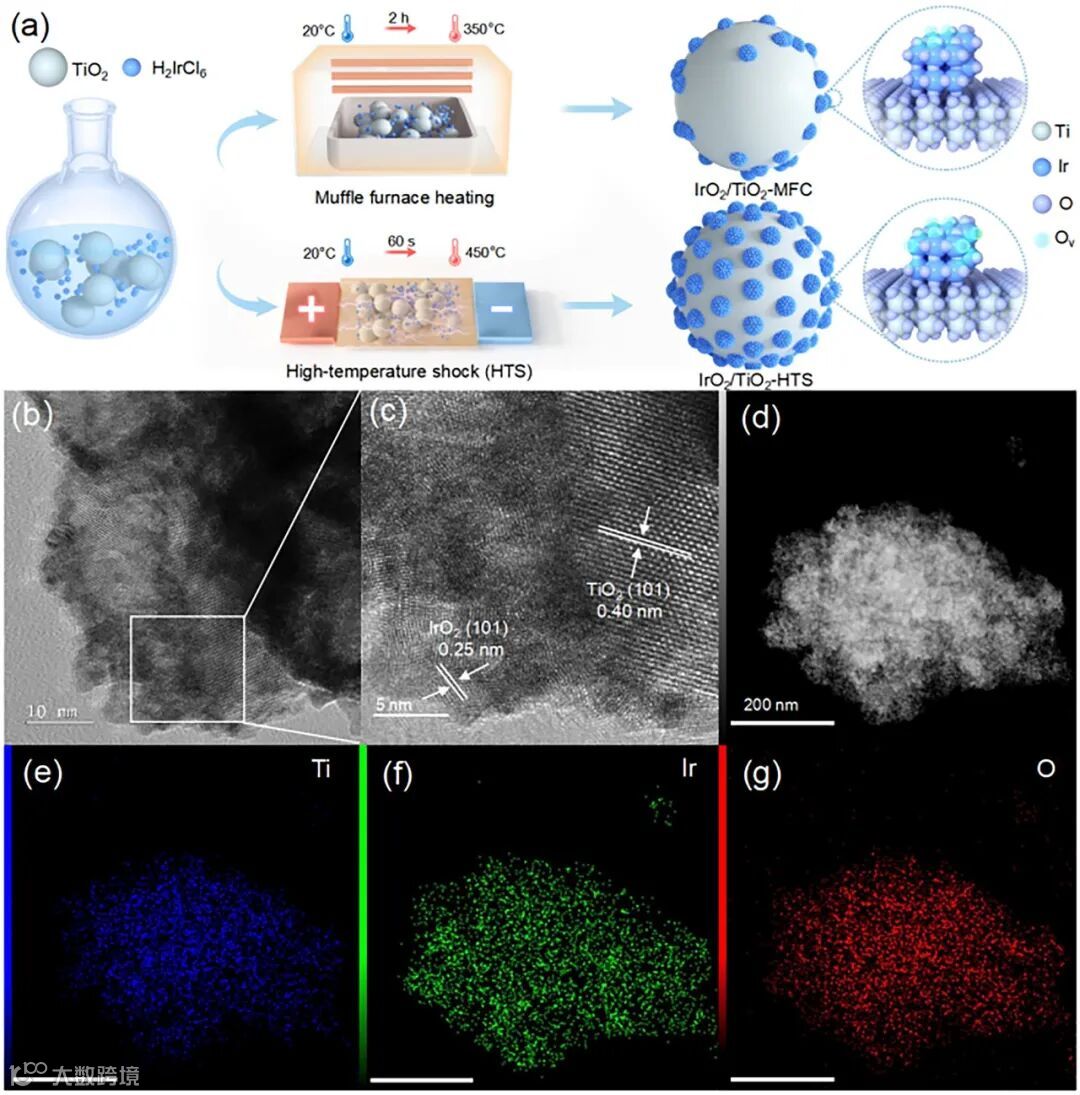

图1：60秒极速合成与纳米结构
示意图生动对比了传统“慢炖”与新型“爆炒”式合成的本质区别。透射电镜图像清晰显示，直径约2纳米的超细铱基团簇（白色亮点）像星辰般均匀、致密地镶嵌在钛载体上。元素面扫图证实了铱、钛、氧元素的完美混合与界面融合，从源头确保了活性位点的最大化暴露与结构的坚固。

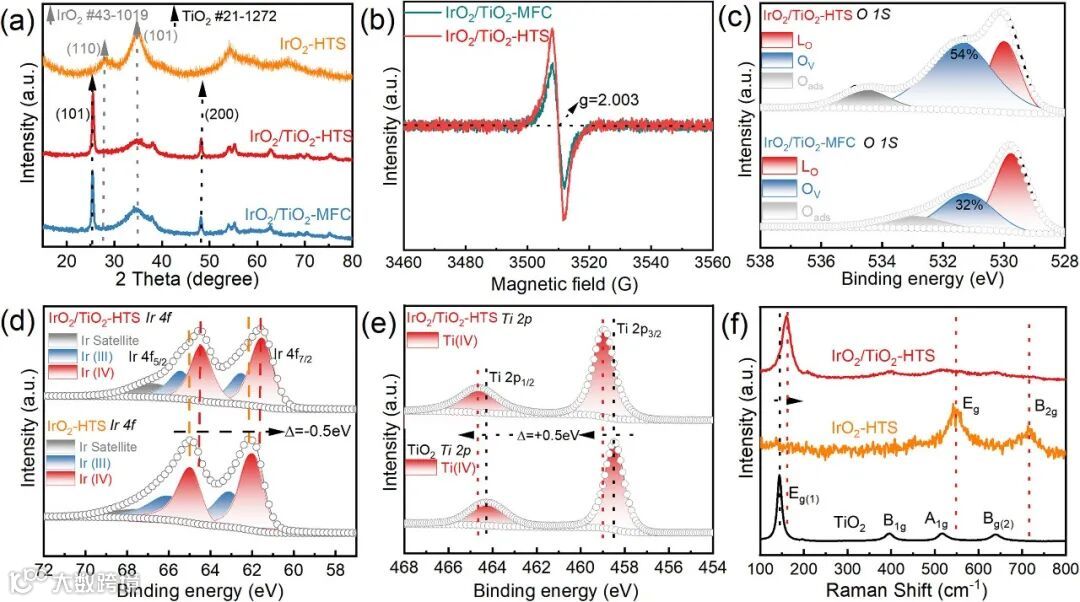

图2：氧空位与强相互作用的证据
电子顺磁共振谱和X射线光电子能谱均给出确凿信号：该催化剂拥有极高浓度的氧空位。更关键的是，XPS精细谱显示，钛元素的电子部分转移到了铱上。这种“强金属-载体相互作用”如同为活性中心铱进行了“电子充电”，使其更易于催化反应，同时像锚一样将铱牢牢固定，防止流失。

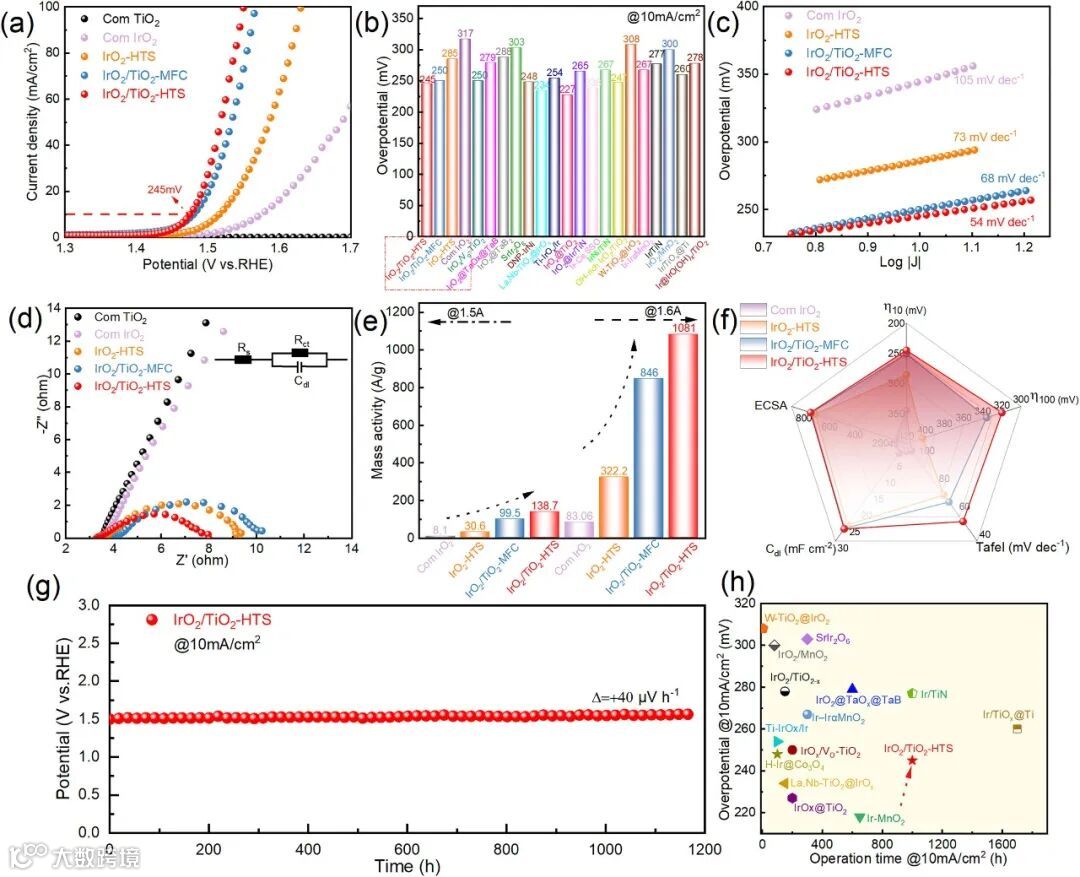

图3：震撼的电化学性能数据
线性扫描伏安曲线显示，其达到10 mA/cm²电流所需过电位仅为245 mV，显著优于所有对照组。塔菲尔斜率表明其反应动力学更快。核心数据在于：在1.6 V电压下，其质量活性高达1081 A/gIr。长达1165小时的稳定性测试曲线近乎一条水平线，直观展示了其无与伦比的耐久性。

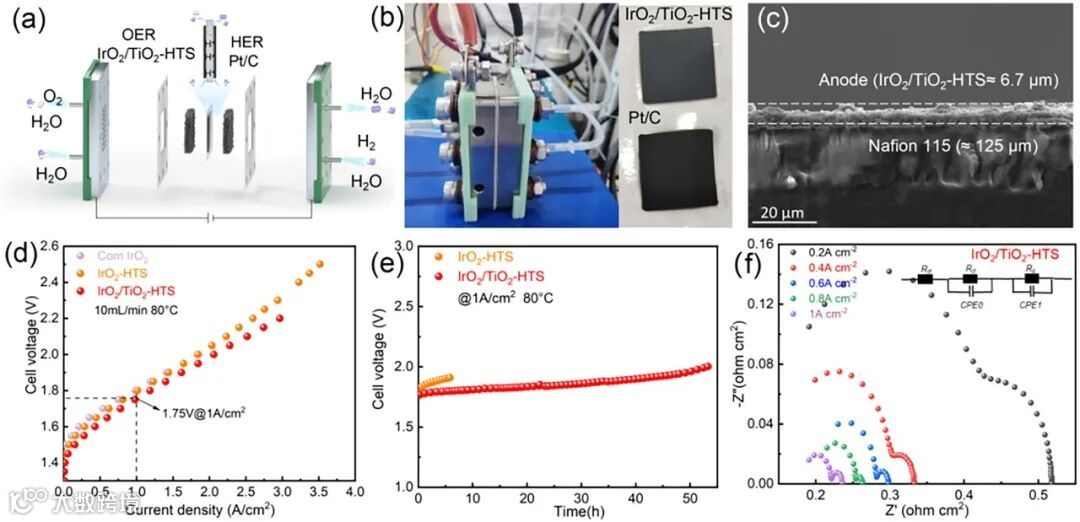

图4：全电池性能验证——迈向实际应用
研究将催化剂制成膜电极，组装了真实的质子交换膜电解池进行测试。极化曲线表明，使用该催化剂（铱载量仅1.0 mg/cm²）的电解槽，仅需1.75 V电压即可实现1 A/cm²的工业级电流密度，性能卓越。并在该高电流下稳定运行50小时，验证了其在实际器件中的可靠性和巨大应用潜力。

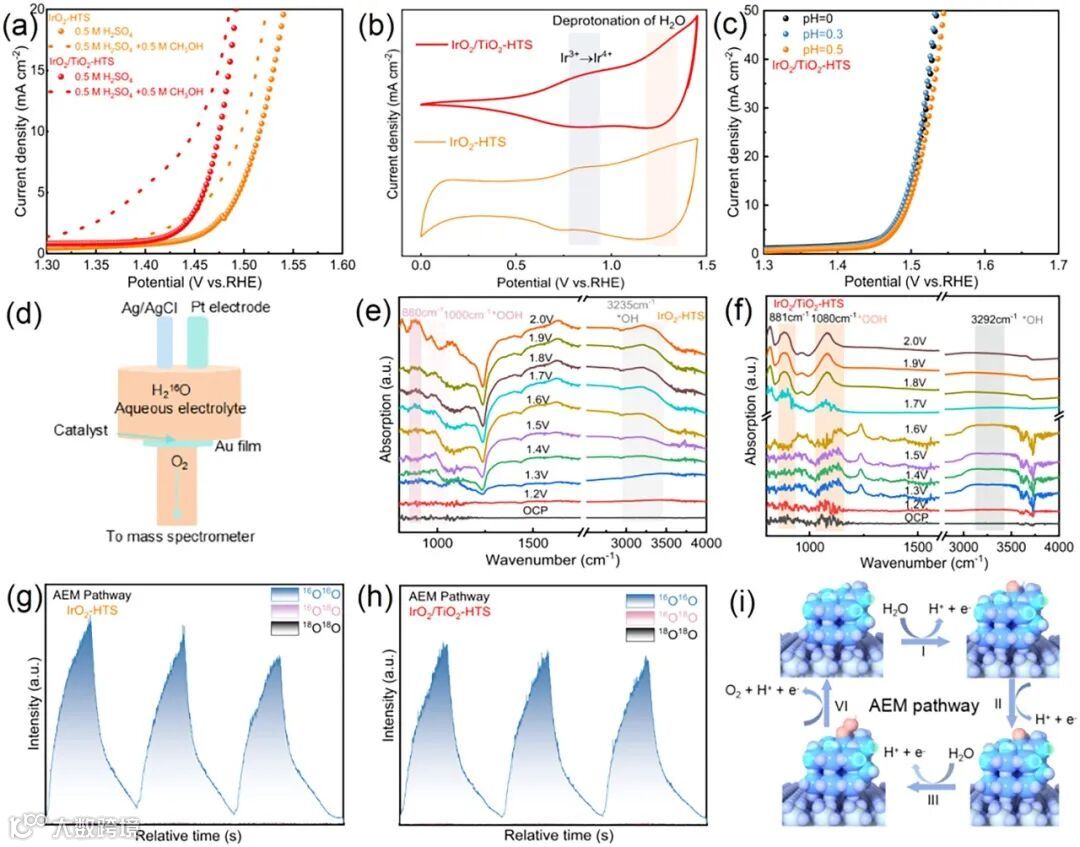

图5：反应机理深度剖析
通过多种原位光谱和同位素示踪技术，研究人员如同“直播”了催化反应全过程。证据链确认，其超高活性来源于优化的“吸附质演化机制”，氧空位促进了关键中间体（*OH, *OOH）的吸附/转化。同位素实验明确排除了催化剂自身被氧化消耗的可能性，从机理上解释了其超长寿命的来源。
行业影响与未来展望
本研究远不止于报道一个高性能催化剂。它带来了三重颠覆：一是效率颠覆，将催化剂合成时间从“小时计”带入“秒计”；二是成本颠覆，使大幅减少昂贵铱用量成为可能；三是设计理念颠覆，展示了通过超快非平衡工艺同步调控尺寸、缺陷、界面以最大化性能的威力。这项工作为下一代低成本、高寿命PEM电解槽的国产化奠定了核心材料基础。未来，此“高温冲击”合成平台有望像“材料打印机”一样，快速制造出更多元、更复杂的高效催化材料，加速绿色氢能时代的到来。
文献信息
Lingchang Kong, Xiaoya Cui, Yujing Li, et al. Guocheng Lv*. Ultrafast synthesis of vacancy-rich IrO₂/TiO₂ for acidic oxygen evolution reaction. Chin. Chem. Lett., 2026.
https://doi.org/10.1016/j.cclet.2026.112375
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
