生物质做硬碳，好处一堆：便宜、可再生、碳中性。但有个问题一直卡着——生物质太杂了。
竹子、稻壳、花生壳、棉花秆……来源不同，结构各异，烧出来的硬碳性能天差地别。传统碳化工艺又慢又笨，调一次参数等几天，根本追不上原料的多样性。
华中科技大学姚永刚、谢佳、杨海平团队最近在《Nature Communications》上发了一篇，把这事给解了。他们搞了一套 “智能碳化”策略——可编程焦耳热快速合成 + 机器学习闭环优化，让碳化过程长出“AI大脑”。
结果：不管什么生物质（棉、花生壳、葡萄糖），统一烧成高性能硬碳，容量369 mAh/g、10C下280 mAh/g、5000次循环后还剩87.4%。而且能耗极低，0.1 kWh/g，成本预估~6000美元/吨，比市面上大多数硬碳能打。
关键是，他们从XRD数据里挖出一个新描述符——性能相关因子（PCF），比传统参数（层间距、微晶尺寸）更能预测容量，把构效关系算明白了。
01 智能碳化：焦耳热+机器学习，把优化时间从“周”压到“秒”

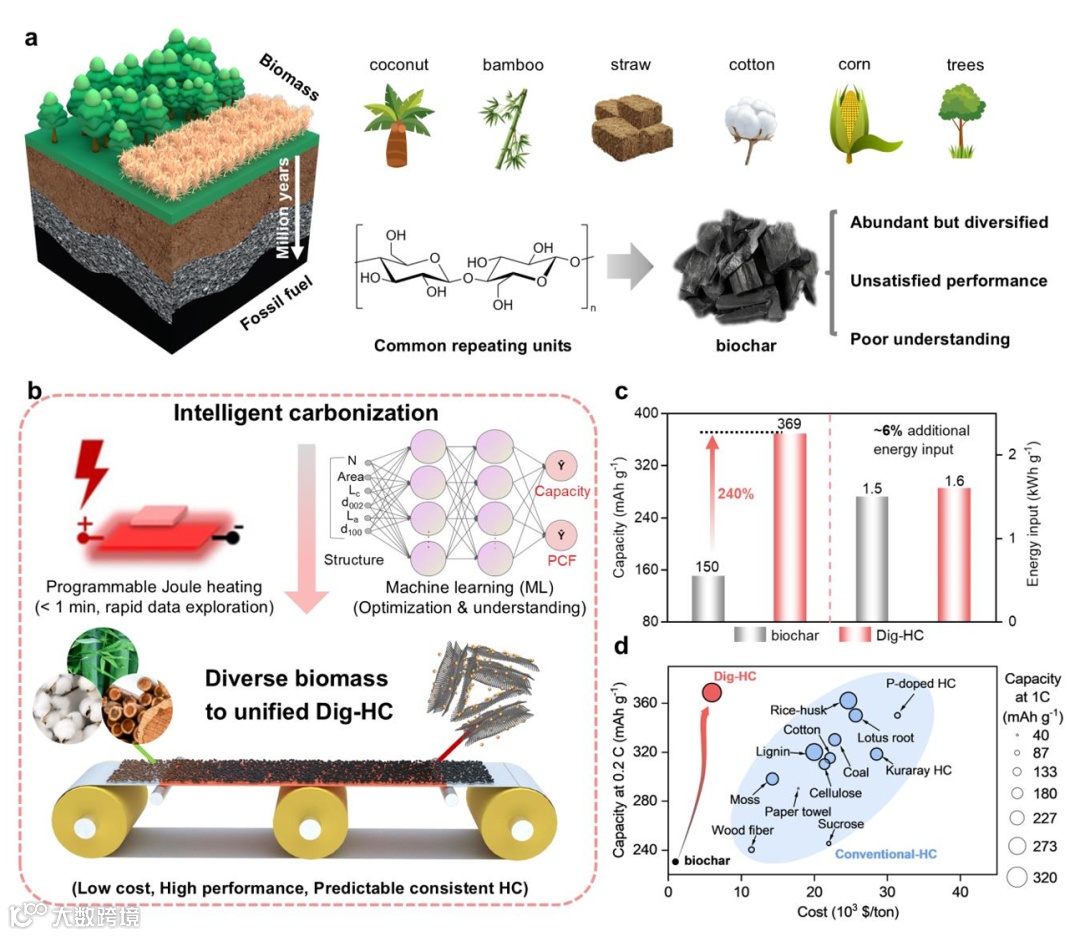

先看图1的设计理念。
图1a是痛点：生物质来源的生物炭，微观结构乱、容量低（<200 mAh/g），没法直接用。
图1b是解法：“智能碳化”闭环——快速焦耳热（PJH）平台负责超快合成，机器学习负责反馈优化。烧一批、测一批、学一批、调一批，循环迭代。
图1c是成果对比：优化后的“数字硬碳”（Dig-HC），容量369 mAh/g，是原始生物炭（150 mAh/g）的两倍多；能耗0.1 kWh/g，比传统炉子低几个数量级。
图1d把Dig-HC和文献值放一起比，容量高、成本低，双杀。
02 机器学习找参数：4000个组合里捞出最优解

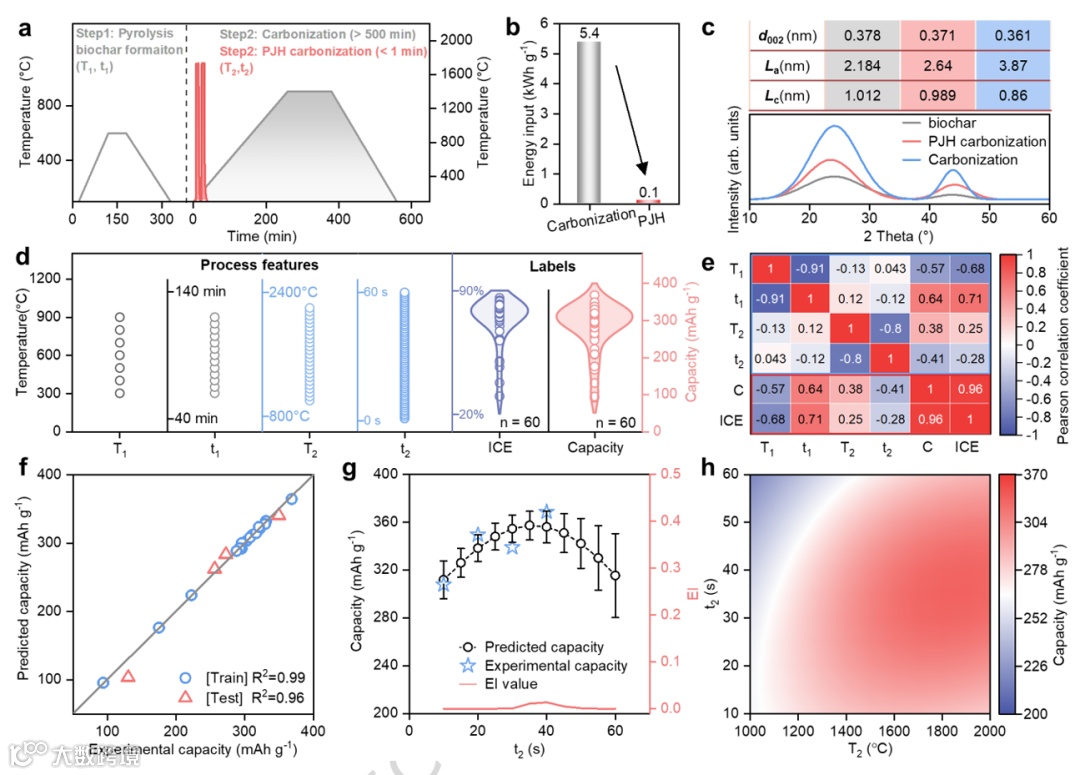

图2展示怎么用AI调工艺。
图2a-b对比焦耳热和传统炉子：焦耳热<1分钟烧完，能耗0.1 kWh/g；传统炉子几小时起步，能耗高到没法比。
图2c的XRD显示，快速PJH处理没牺牲结构质量——层间距（d₀₀₂）保住了，面内微晶尺寸（Lₐ）还涨了。
图2d是四个关键参数（热解温度T1/时间t1，碳化温度T2/时间t2）和性能的分布图，范围广、关系复杂。
图2e的相关性热图发现一个规律：初始库仑效率（ICE）和容量高度相关（R=0.94）——于是双目标优化简化为单目标（容量），省事。
图2f的高斯过程回归（GPR）模型，预测精度R²=0.96。图2g用模型预测，锁定最佳碳化时间t2=40秒。图2h是整个参数空间的容量预测图谱，最终选出最优组合：T1=800°C, t1=1.5 h; T2=1800°C, t2=40 s。
03 性能硬刚：369 mAh/g，5000次循环剩87.4%

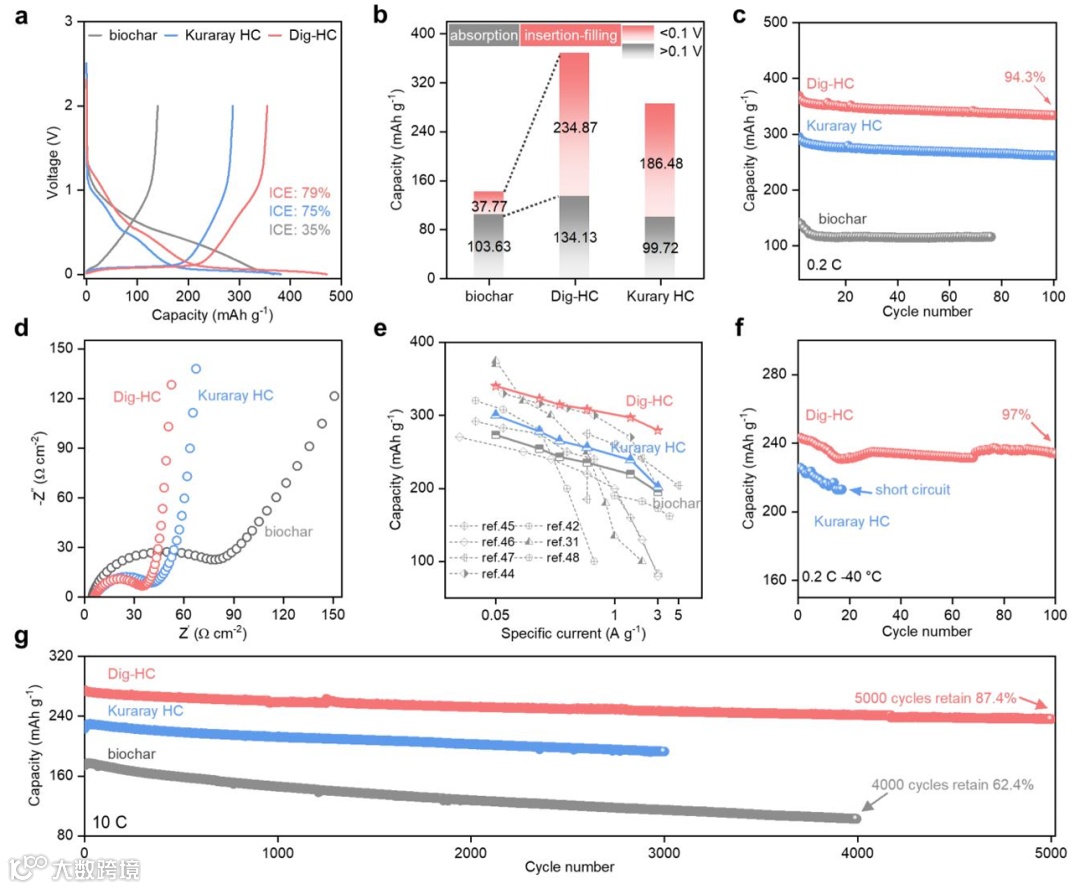

图3是电化学硬指标。
图3a-b：Dig-HC在酯类电解液里容量369 mAh/g，ICE79%——比初始生物炭和商用硬碳（Kuraray HC）都高。
图3c-e把容量按电压平台拆开：提升主要来自低压plateau区，这通常对应钠在闭孔里的填充。
图3f倍率性能：10C（3 A/g）下还能掏出280 mAh/g——快充能打。
图3g长循环：10C下5000次循环，容量保持率87.4%。对比样早就崩了。
04 挖出一个新描述符：PCF比层间距更准

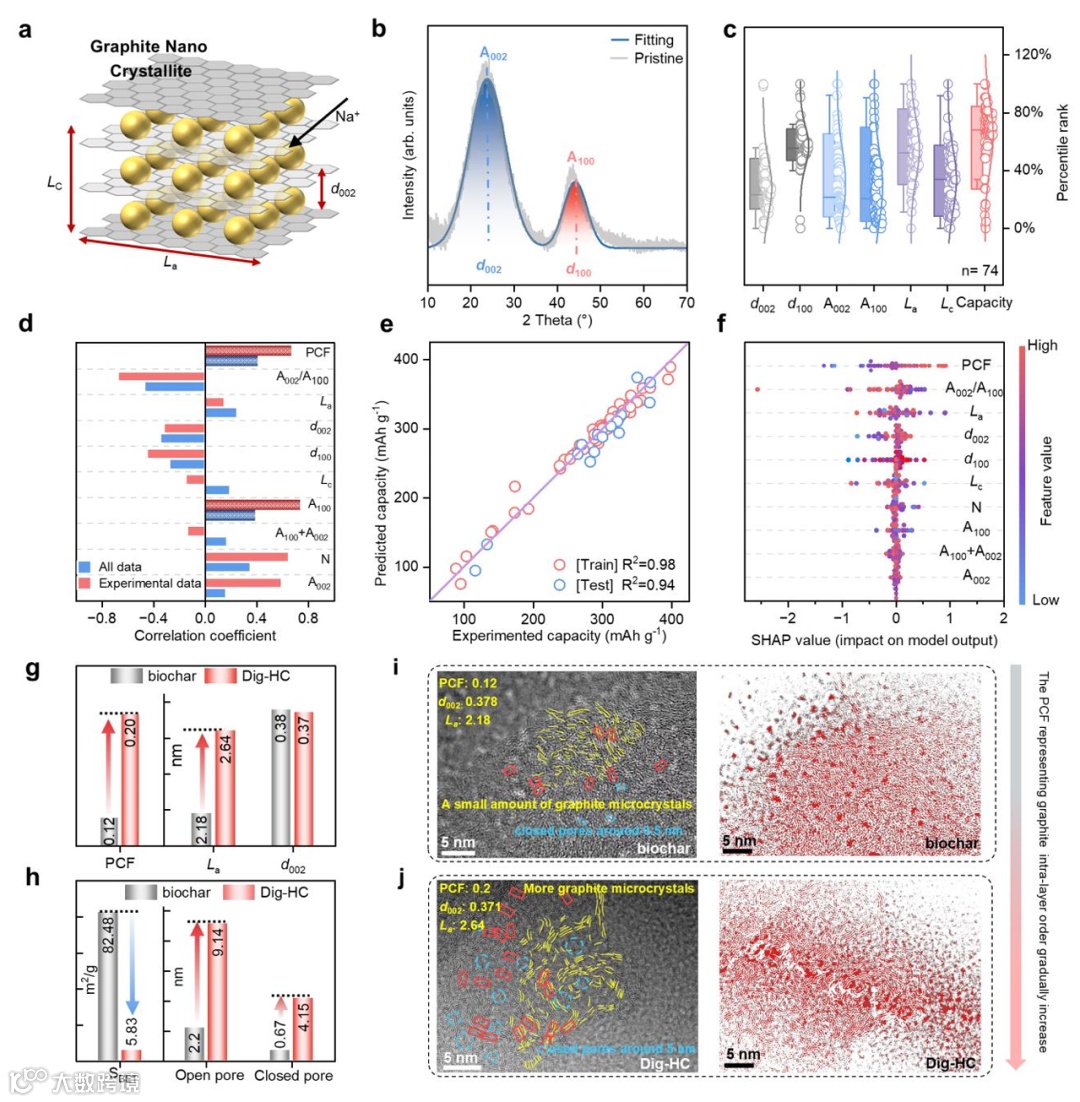

图4是机制深度拆解。
图4a-b定义硬碳的结构参数：层间距d₀₀₂、面内尺寸Lₐ、堆叠厚度L꜀，还有XRD峰积分面积A₀₀₂、A₁₀₀。
图4c是74个样品的结构参数和容量分布，范围宽、数据多。
图4d的相关性分析，有个新发现：除了Lₐ和d₀₀₂，由MLP模型自动构建的性能相关因子（PCF），和容量的正相关性最强。
图4e的结构-性能预测模型，精度R²>0.94。图4f的SHAP分析证实，PCF是驱动容量提升的最重要正向因素。
图4g-h的实验数据验证：Dig-HC相比生物炭，PCF和Lₐ显著增大，d₀₀₂保持在最佳区间（~0.37 nm），闭孔尺寸也涨到~4.15 nm。
图4i-j的HRTEM图像直观印证：Dig-HC（图4j）相比生物炭（图4i），短程石墨化微晶更有序，微晶卷曲形成的闭孔更明显。
05 原料随便换，性能不掉

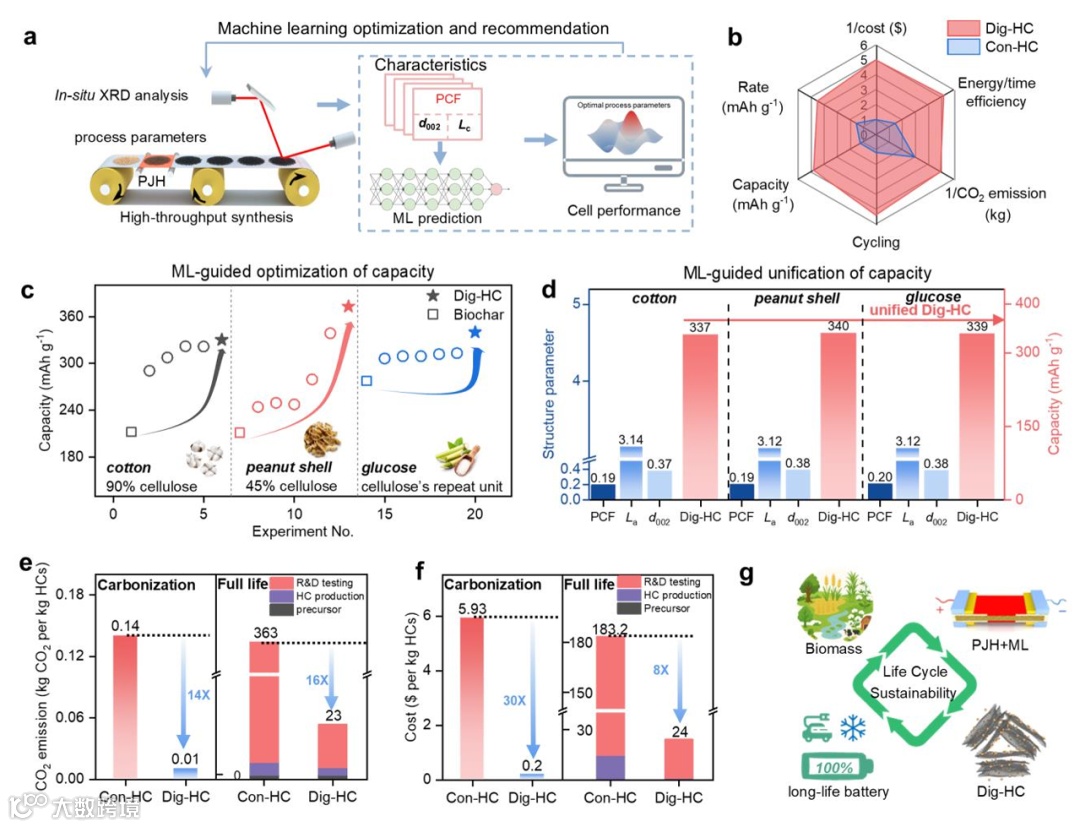

图5是普适性和可持续性验证。
图5a提出智能制造工作流：快速PJH合成 + 原位XRD表征 + 机器学习算法，实时在线生产、自适应调参。
图5b的雷达图，Dig-HC在容量、倍率、循环寿命、能耗、成本五个维度全面超越传统硬碳。
图5c的“原料普适性”测试：棉、花生壳、葡萄糖，结构完全不同，统一烧成Dig-HC，容量都冲到~340 mAh/g。
图5d显示，智能流程生产的材料性能高度一致，预测模型精度不掉。
图5e-f的生命周期分析：Dig-HC生产过程碳足迹低、制造成本可控。
图5g勾画完整循环：可再生原料 → 绿色电合成 → 高性能储能，奔着“双碳”目标去了。
06 这事的看点：AI给碳化装上眼睛，让硬碳从“玄学”变“科学”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：焦耳热超快合成，<1分钟烧完，能耗0.1 kWh/g，给高通量实验打下基础。
算法层：机器学习闭环优化，从4000个参数组合里捞出最优解，还挖出新描述符PCF，把构效关系算明白了。
机制层：PCF量化了面内石墨化有序度的贡献，结合Lₐ和闭孔尺寸，精准指导硬碳设计。
最后落在应用上：369 mAh/g、10C下280 mAh/g、5000次循环剩87.4%，而且棉、花生壳、葡萄糖都能烧出来——这套“智能碳化”，把生物质硬碳从“玄学”变成了“科学”。
文献信息
Data-driven intelligent carbonization unifies diverse biomass into high-performance hard carbon negative electrodes
Nature Communications, 2026
DOI: 10.1038/s41467-026-72134-2
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
