航空发动机涡轮叶片的工作环境，温度奔着2000 K去，还要转、要受力、要被燃气冲刷。现在对它的要求是：既要隔热，又要实时告诉地面“我哪儿热、哪儿烫、哪儿快不行了”。

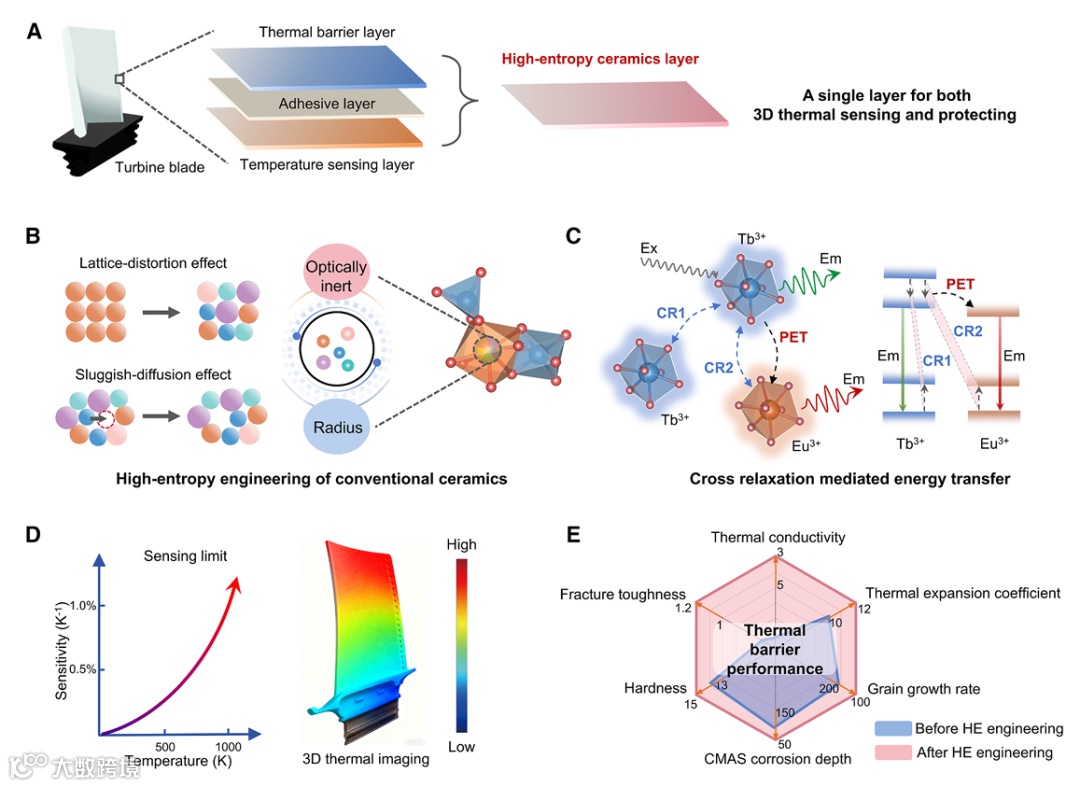

传统解法是两层皮——底层热障涂层（TBC）隔热，表层传感涂层测温。但两层东西叠在一起，问题就来了：热膨胀系数不一样，冷热循环几次，界面应力就把涂层崩掉了；而且每多一层，叶片就重一点，航空发动机对重量有多敏感，不用多说。
厦门大学解荣军团队最近在《Matter》上发了一篇，把这两件事塞进同一块陶瓷里。他们在钇铝石榴石（YAG）的骨架上，用Y、Gd、Tb、Lu、Yb五种稀土等摩尔共掺，构建了一个高熵基质，再往里掺Tb³⁺和Eu³⁺当发光中心。这套设计的门道在于：Tb³⁺和Eu³⁺之间有一种叫“交叉弛豫”的能量传递，高温下Tb³⁺发光掉得很快，Eu³⁺掉得慢，两个信号的比值随温度单调变化——于是这块陶瓷自己就成了一个光学温度计。
数据摆出来：测温上限>1000 K，相对灵敏度1.27% K⁻¹，突破了传统热耦合能级理论的限制；热导率降到~6 W·m⁻¹·K⁻¹，热膨胀系数提到12.02×10⁻⁶ K⁻¹，抗烧结、抗腐蚀、硬度、韧性全比8YSZ能打。
最后他们把这陶瓷做成涂层，喷在真实涡轮叶片上，用385 nm LED一闪，两台相机同时拍543 nm和710 nm的光，直接重建出叶片表面的3D温度场，动态实时，热射流停了还能看10秒降温过程。
01 高熵工程：五元稀土共掺，把晶格搅乱但结构没乱

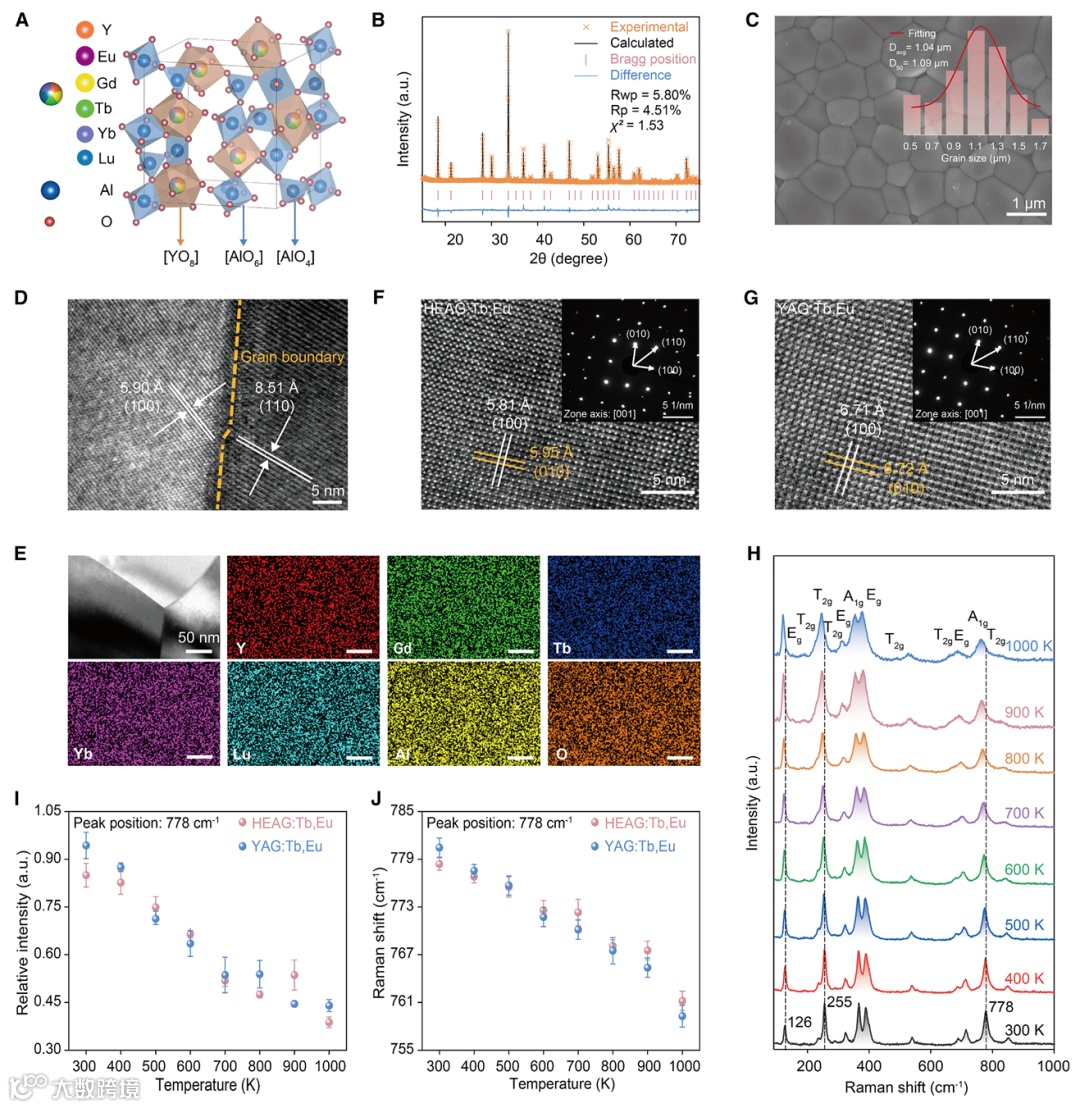

先看图1B和1E的设计思路。YAG本来是个规整的晶体，Y³⁺占十二面体格位。现在把Y换成等摩尔的Y、Gd、Tb、Lu、Yb——五种稀土离子半径不一样，挤在同一个格位里，晶格必然扭曲，但图2B的XRD精修显示，纯相石榴石结构，没有杂相；图2E的EDS面扫，五种元素均匀分布，没有偏析。
图2F-G的高角环形暗场像对比更直观：传统YAG的原子像规整干净，高熵陶瓷的原子像衬度复杂，但选区电子衍射还是单晶特征——高熵固溶没有破坏长程有序。这意味着材料在原子尺度上“乱中有序”，晶格畸变带来的声子散射降了热导，但晶体骨架没散。
图2H-J的变温拉曼光谱，从300 K测到1000 K，778 cm⁻¹峰连续红移、宽化，但没新峰冒出来——结构稳到1000 K没商量。
02 能量传递设计：Tb³⁺→Eu³⁺，一对非热耦合能级
传统荧光测温靠的是热耦合能级，比如Er³⁺的两个相邻能级，布居数服从波尔兹曼分布。但这玩意儿有上限——能级差太小，高温下信号糊在一起，一般撑不过700 K。
解荣军团队换了个思路。看图1C的机制图：Tb³⁺和Eu³⁺之间有一条“交叉弛豫”通道，能量从Tb³⁺往Eu³⁺传。高温下，Tb³⁺的热猝灭明显快于Eu³⁺，于是543 nm（Tb³⁺）和710 nm（Eu³⁺）的发射强度比随温度单调变化。

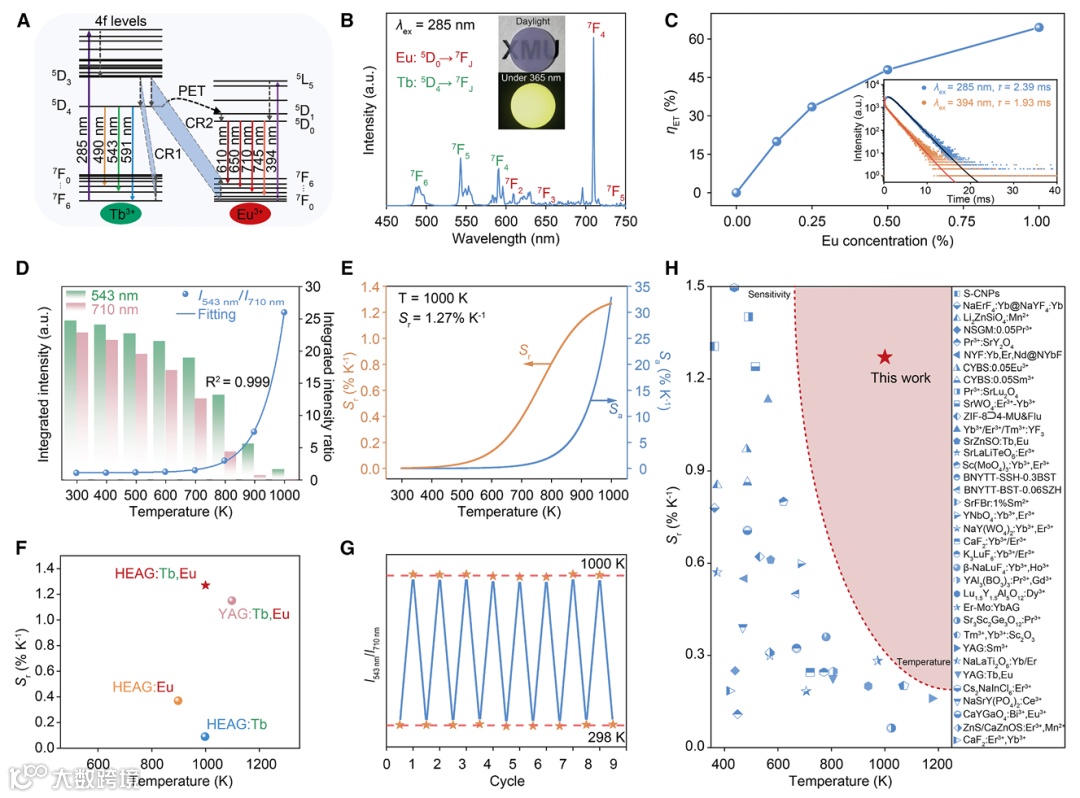

图3A的发射光谱，从298 K到1000 K，Tb³⁺的峰掉得很快，Eu³⁺的峰还算坚挺。图3B的积分强度曲线把差异量化了。图3C-D的寿命衰减更直接——Tb³⁺寿命随温度升显著缩短，Eu³⁺变化不大。
图3E算出来的灵敏度，1000 K时绝对灵敏度32.86% K⁻¹，相对灵敏度1.27% K⁻¹。图3G的8次热循环，强度比高度可逆，说明这套机制能反复用、不疲劳。
图3H和文献值对比，测温上限和灵敏度都处在头部位置。
03 叶片上的3D热成像：两台相机、两个波段、一双“眼睛”

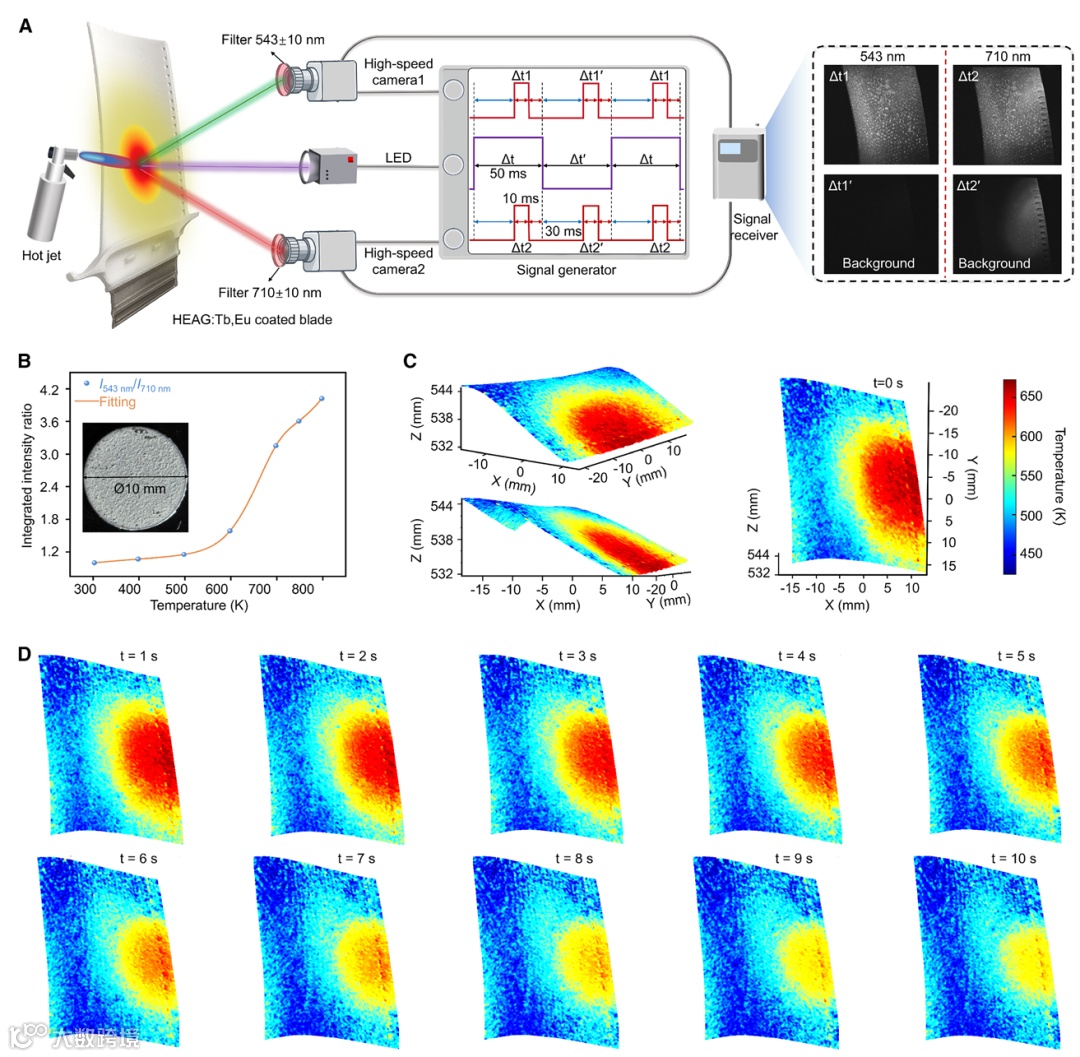

图4A是实验装置示意图。385 nm LED脉冲一闪，两台高速相机同时拍，一台配543 nm滤光片，一台配710 nm滤光片。为什么两台？因为要重建3D温度场——双目视觉原理，两台相机从不同角度拍，就能算出空间位置。
图4B是标定曲线，把标准样品上测的543/710强度比和温度的关系拟合好，后面就靠它反推温度。插图的照片显示，涂层均匀、发光挺亮。
图4C是热射流刚停那一瞬间（t=0 s）的叶片表面3D温度分布。中心~700 K，边缘~450 K，梯度明显，不同视角的3D图像能看清温度场在叶片曲面上的分布。
图4D是0–10秒的动态演变，中心温度从700 K慢慢降到580 K。这套系统把温度测到了“体”里，不是“点”上，而且是实时动态的。
04 热障性能：热导率、热膨胀、抗烧结、抗腐蚀，全线上扬
双功能不能只盯着测温，热障的本职工作也得干好。

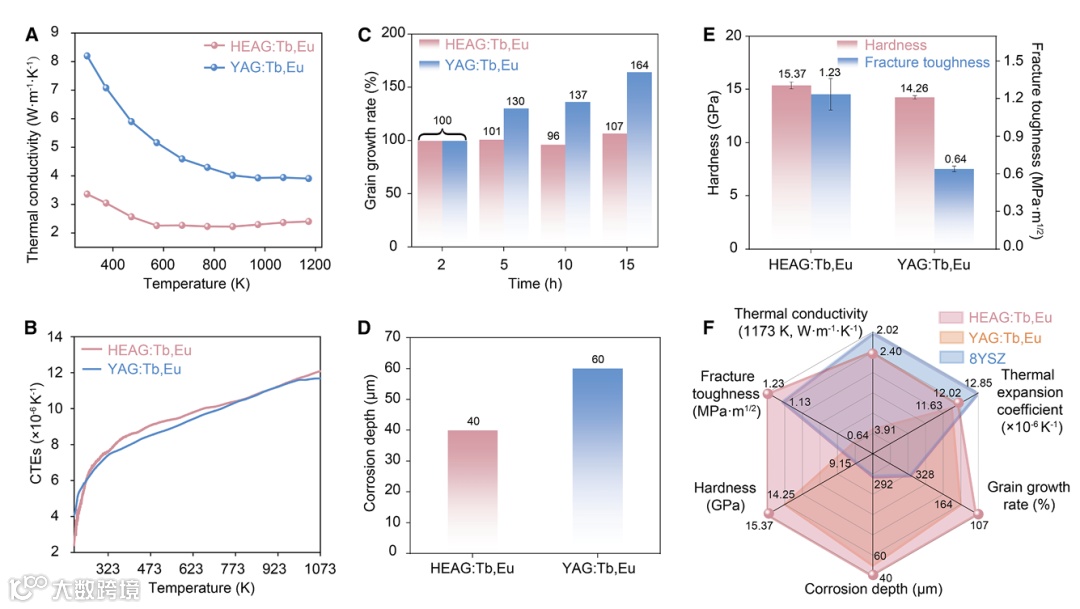

图5A的热导率，HEAG:Tb,Eu在全温度区间都低于YAG:Tb,Eu，室温从~9 W·m⁻¹·K⁻¹降到~6 W·m⁻¹·K⁻¹。原因是高熵晶格畸变增强了声子散射。
图5B的热膨胀系数，HEAG:Tb,Eu是12.02×10⁻⁶ K⁻¹，比YAG的11.63高，更接近镍基高温合金基体——这意味着冷热循环时界面应力更小。
图5C的抗烧结测试，1723 K退火后，YAG晶粒长了64%，HEAG只长了7%——高熵的缓慢扩散效应在这儿起了作用。
图5D的CMAS腐蚀，HEAG腐蚀深度40 μm，小于YAG的60 μm。图5E的力学性能，硬度15.37 GPa，断裂韧性1.23 MPa·m¹/²，都比YAG高。
图5F的雷达图把HEAG、YAG和8YSZ放一起比，HEAG在热导率、热膨胀、抗烧结、抗腐蚀、硬度、韧性六个维度全包围。
05 这事的看点：一块陶瓷，干了原来两层皮的活
把这篇的逻辑抽出来，其实是三层设计叠在一起：
基质层：高熵工程，五元稀土共掺，晶格畸变降了热导、稳了结构、加了力学性能。
发光层：Tb³⁺和Eu³⁺，利用交叉弛豫介导的能量传递，把测温上限推到1000 K以上，灵敏度还不低。
应用层：做成涂层喷在叶片上，两台相机、两个波段，直接把3D温度场动态重建出来。
最后落在工程上：一块陶瓷，同时干了传感和防护两件事，不用叠两层，不用怕界面崩，还能实时看见叶片哪儿热、哪儿烫。
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
