SOLIDWORKS焊件的结构构件用起来很方便，直接选择型材就可以自动出结构构件，并且自动处理各种坡口的工作，自动出切割清单表等。那么结构构件里面的焊件轮廓库是如何设计的呢，怎么来做这个焊件轮廓库呢？
1、首先需要确认SOLIDWORKS自己附带的焊件库的位置和格式，文件格式构成，我们可以在安装目录下查找Program FilesSolidWorks Corp SolidWorks langchinese-simplifiedweldment profiles里面，有两个文件夹，最外面的是标准（如ISO、ANSI），当然我们可以制定自己企业的库，命名为“XXX企业焊件库”；内部的就是分类了，我们也可以自由制定命名为“角钢”、“矩形钢”、“槽钢”、“管道”等，文件的格式必须这样构架，否则就会出现错误哦；

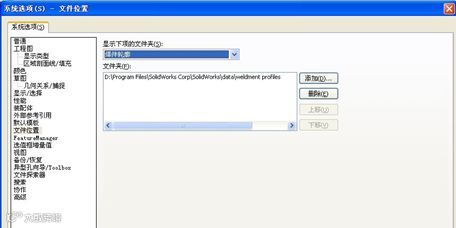

2、自己企业的焊件轮廓库需要放置在一个公共的区域，例如服务器的共享，或者是PDM中，并且一般人没有修改的权限，我们可以在SolidWorks的选项里面指引文件的路径位置，包括网络上的位置：
3、最重要的是需要学会怎么修改焊件轮廓，怎么添加焊件轮廓。打开SOLIDWORKS软件，新建一个零件，然后什么也不做，直接进行保存，注意格式：
4. 当保存完毕，在特征树里面出现如图示的显示：
5. 然后选择一个基准面，一般以原点为基准进行开始进行草图的回执，包括尺寸的标注，尽量保证草图完全定义（方便以后进行修改），完成草图后，退出草图，做如下的操作： 这里必须有添加到库的操作，否则在使用的时候就会出现错误！ 操作完成这个命令，就可以在此保存，退出草图，使用这个焊件轮廓了。
6. 但是在实际的焊件轮廓使用中，我们还要添加很多的定位点，方便我们在使用焊件轮廓时的定位，这个过程也非常的简单，直接使用“点”的命令添加，图中点的位置：
通过上面的方法，就可以绘制更加复杂的焊件轮廓库（必须是单一封闭轮廓），完成后，就可以在焊件命令中自由的调用了。当然也可以直接添加到“设计库”中使用。
