SOLIDWORKS Electrical是一款功能强大的软件，由SOLIDWORKS Electrical Schematic和SOLIDWORKS Electrical 3D两部分组成，简称为2D和3D，2D能进行高效、准确的原理图绘制，自动生成各种类型的Bom清单，3D除了具备SOLIDWORKS所有基本功能外，比如建模、装配、出工程图，还能进行三维自动布线，2D和3D之间的数据无缝连接，双向交流。在3D中有时会遇到无法布线的情况，常见的原因有以下：
1、在SOLIDWORKS Electrical Schematic 中，要验证电路端子是否被分配给电气零部件的制造商零件。分配设备型号有多种操作方法，可以在2D中完成，也可以在3D完成，如图1-1，1-2 所示。

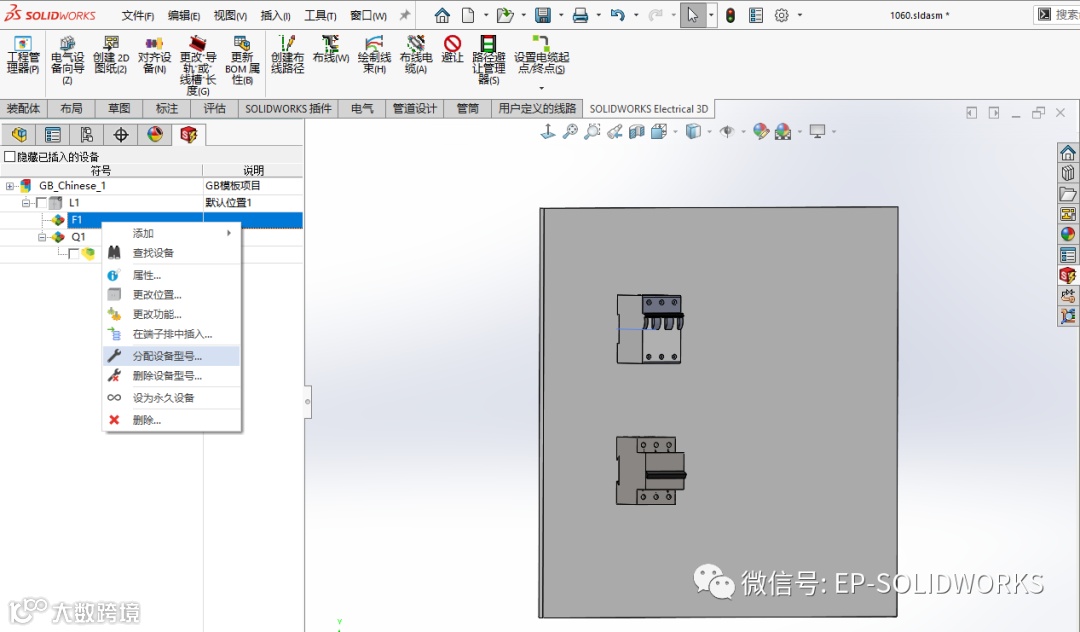

图1-1

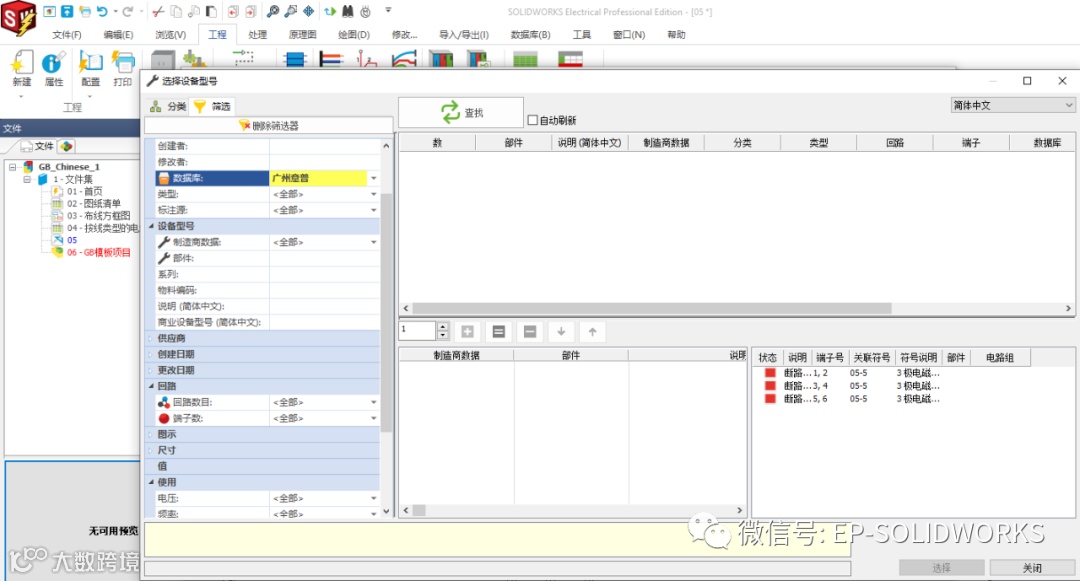

图1-2
2、另一种无法布线的原因是，要在SOLIDWORKS Electrical Schematic 中，验证电气零部件之间是否存在电线或电缆连接。2D提供了一个好用的命令，通过绘图规则管理器，可以检查设备的哪些端子未连接。如图2-2所示。

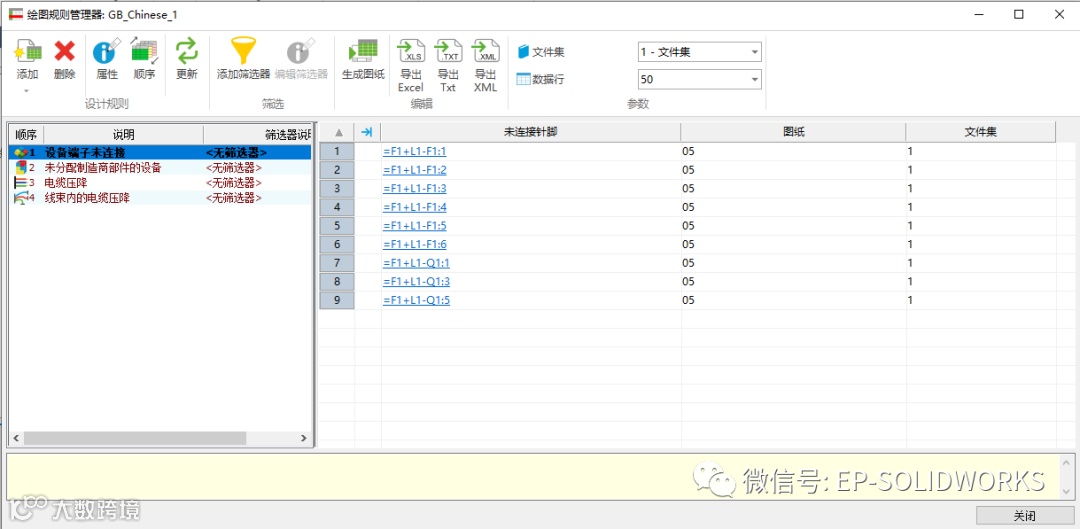

图2-2
