上次我们谈了Routing中管道模型的创建，现在我们讨论下与管道配套的弯管模型是怎样创建的

弯管模型的创建与管道模型可以利用Routing Library Manager进行辅助建模的方法不同。它需要先在SOLIDWORKS里创建，在利用Routing Library Manager导入库里面生成Routing可识别的弯管零件。在我们不清楚弯管模型需要符合哪种条件时，我们可以参考系统自带的的弯管进行绘制即可。这里我们绘制与管道（公称直径6，外径10.2，壁厚2）匹配的弯管

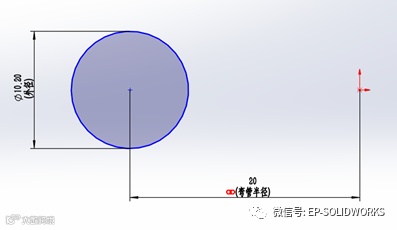

在上视基准绘制一个圆，并标注相应的尺寸和相应尺寸名称，给半径尺寸添加一个“链接数值”，然后退出草图绘制，如图1所示

注：在这里看见的尺寸名称及后面命名的尺寸名称并非与Routing需要的名称完全一致，这里只是为了自己在后面好识别去直接改名而给的。如果你已知道弯管草图的正确名称可以直接命名正确名称



 图1

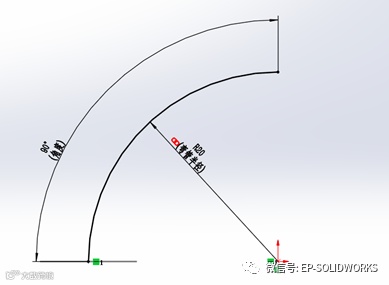

在前视基准面绘制一个扫描路径草图，半径选择“链接数值”到“弯管半径”，绘制完后退出草图。如图2所示

图2

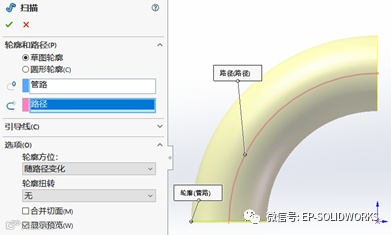

分别给两个草图更改为自己可以识别的名称，然后添加一个扫描特征，如图3所示

图3

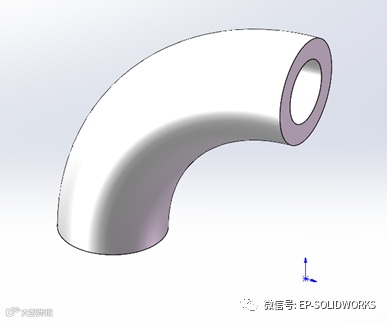

添加抽壳特征，厚度为2mm，如图4所示

图4

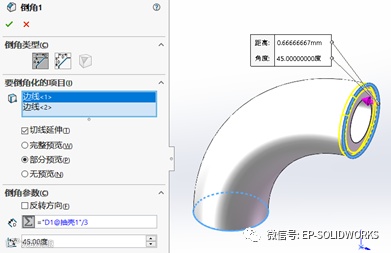

倒两个45°斜角，大小为三分之一的厚度，如图5所示

图5

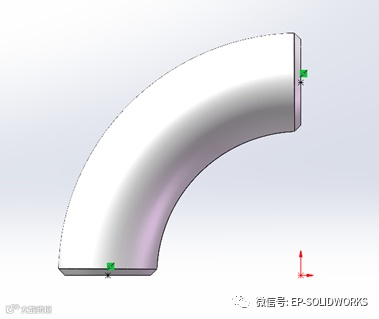

在前视基准面新建草图，绘制如图所示两个草图点，为后续创建连接点做准备。如图6所示。保存一下模型

图6

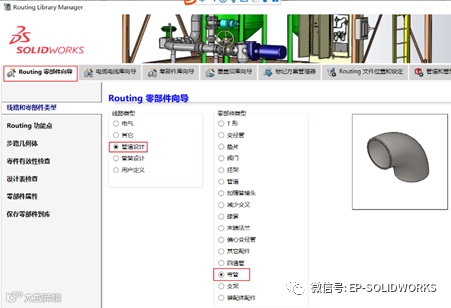

启动Routing Library Manager，依次单击【Routing 零部件向导】—【管道设计】—【弯管】，单击【下一步】。如图7所示

图7

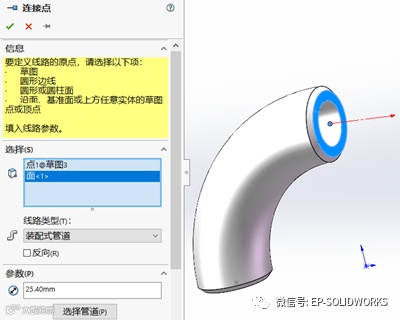

点击添加，选择一个端面和其中一个草图点添加一个连接点。如图8所示

图8

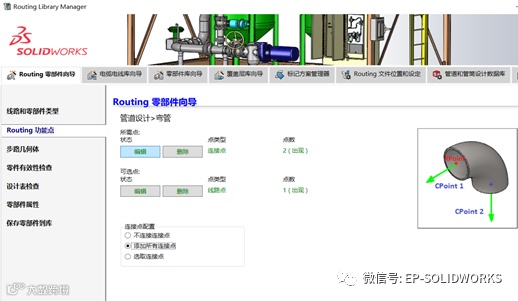

按步骤8，创建另一个连接点和一个线路点，单击【下一步】。如图9所示

图9

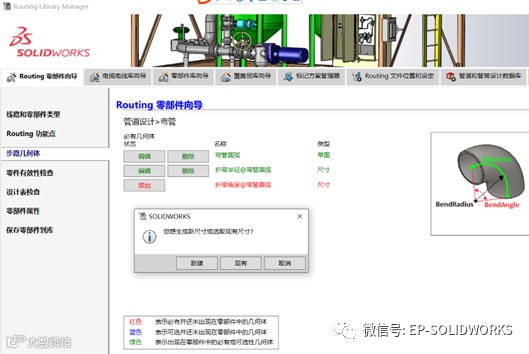

点击“添加”，选择“现有”，去找到之前按自己的名称，这时系统会自动帮你重命名为系统可识别的名称，如图10所示。改完三个名称后，单击两次【下一步】

图10

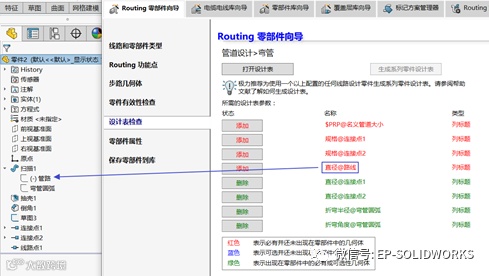

返回SOLIDWORKS软件界面，然后单击菜单栏【插入】—【表格】—【设计表】，生成一个空白设计表，分别把“管道识别符号”和“规格”三个属性添加到设计表，如图11所示。单击【下一步】

（注：这里的“路线”草图指的是扫描的轮廓草图，这个轮廓草图的尺寸名称为“直径”，这个值在Routing里并没有起到与其它配件之间的识别作用，所以这个草图的命名不太重要）

图11

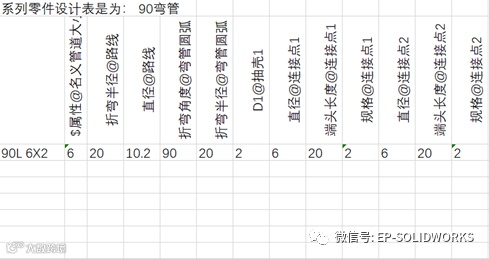

再次回到SOLIDWORKS界面，编辑系列零件设计表，把配置参数输进去。如果还有其它配置参数，也可以创建新配置，如图12所示

（注：在这里“$属性@名义管道大小”这个值是用于匹配管道。“直径@连接点”这个值表示该配置连接的管道的公称直径）

图12

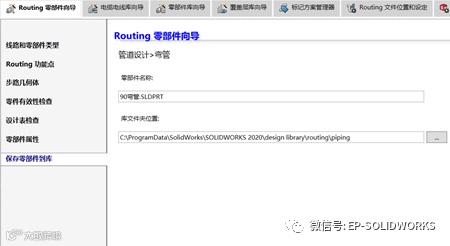

回到Routing Library Manager界面，单击下一步，把弯管零件保存到适当位置即可，如果系统提示是否保存到管道和管筒设计库，选择“是”。如图13所示

图13

以上就是弯管模型创建及导入库的步骤
