折叠工具箱还能这么玩，借助SOLIDWORKS动画了解一下？

SOLIDWORKS意普科技

2023-09-22

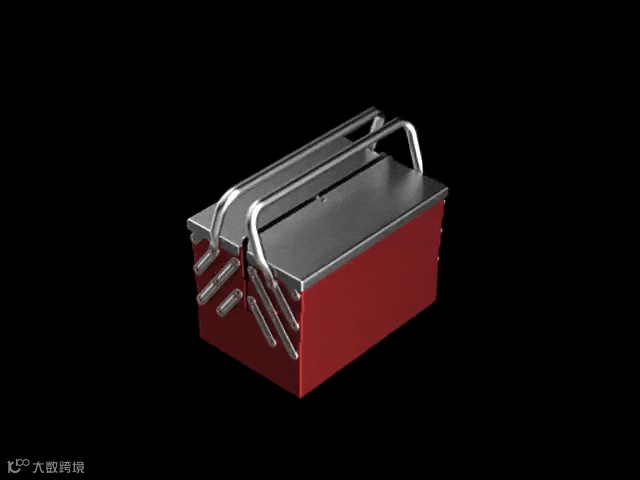

折叠工具箱又名折叠翻斗箱，因其外观齐整，便于收纳各种工具，受到很多用户的喜爱。本期我们使用 SOLIDWORKS 来制作折叠工具箱的动画，动图内播放的是由 SOLIDWORKS Visualize 渲染完成的动画。

大家打开模型后，通过设计树可以看出这个这个折叠工具箱是由底部箱体、中部箱体、上部箱体、上盖、提手、短连杆和长连杆组成。通过视频内的爆炸动画可以看出各个零件在装配体中的位置，请大家参照视频亲自动手来完成各个零件之间的配合哦。

配合：

■ 同心：同轴心约束配合

■ 重合：约束两个接触面

■ 距离：限制距离，约束两个面之间的活动范围

■ 角度：限制零部件运动角度，确保两接触面在一定的角度范围内运动

当所有配合完成后，在界面左下方点击运动算例1，通过在配合限制距离、限制角度的时间线上放置键码、双击键码编辑其数值的方式，来制作折叠工具箱开合的动画，当设置完成后请点击计算按钮进行计算。

希望通过本期视频，大家亲自动手来操作一下，从而掌握制作这个动画的操作方法哦。关于 SOLIDWORKS 制作折叠工具箱动画的详细操作，欢迎大家观看视频。
