在对SOLIDWORKS Electrical工程文档进行打印或导出PDF时，有些线条的颜色呈现灰色，导致查看“不清晰”，或者有宽度的线条，显示和预期不一致，如图1、图2、图3所示。
图1（预览“不清晰”）
图2（宽度用斜线填充）

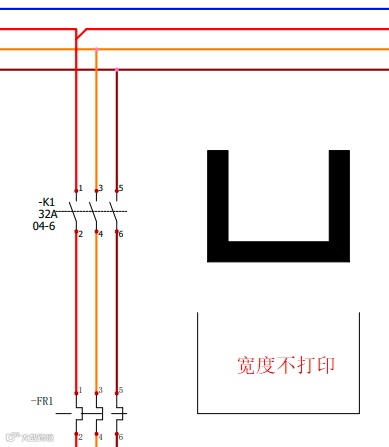

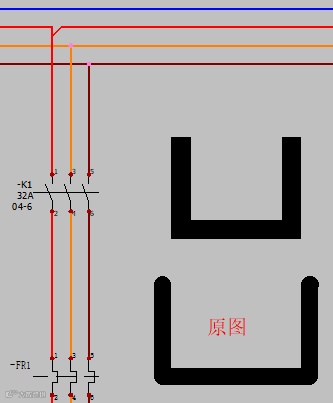

图3（宽度不打印）

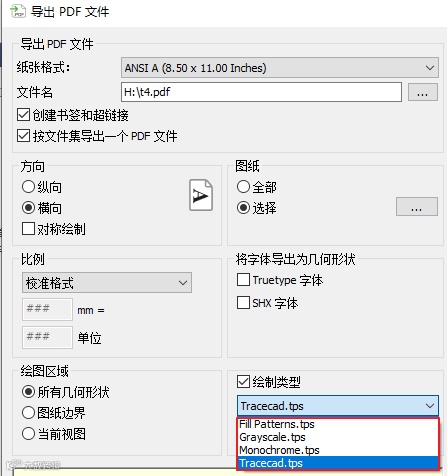

这并不是软件的bug，通常是参数设置不正确导致的，以导出PDF为例，有5种绘制类型，分别是空白，Fill Pattens.tps，Grayscale.tps，Monochrome.tps，Tracecad.tps，如图4所示。
图4（绘制类型）

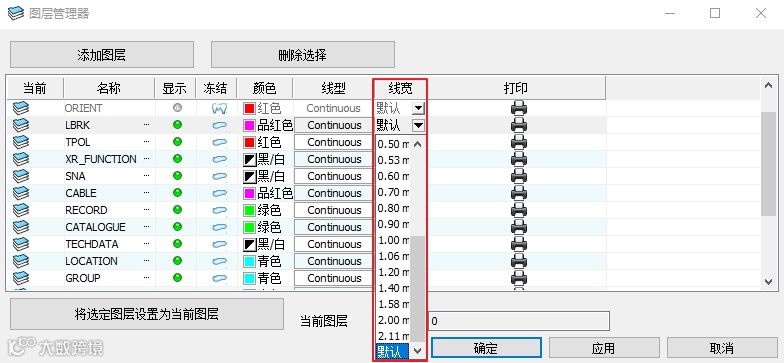

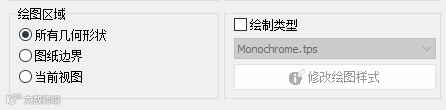

如果不勾选【绘制类型】，此处就称之为“空白类型”，空白类型会对默认的线宽线条有影响，默认最大宽度是2.11mm，如果在绘图时使用了这些线宽，在导出PDF，选择空白类型，就会出现问题，如图5所示，也可以参照图3。
图5
Fill Patterns.tps对默认的没有影响，但会对用户定义的宽度线条有影响，如图6所示。

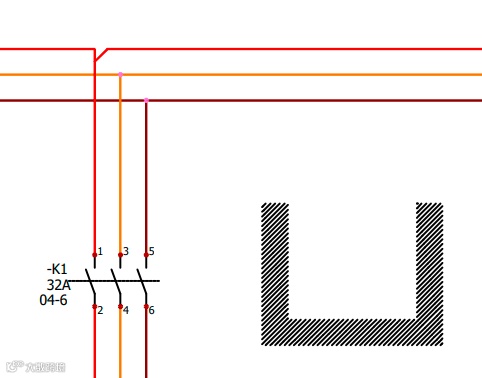

图6（Fill Pattens.tps）

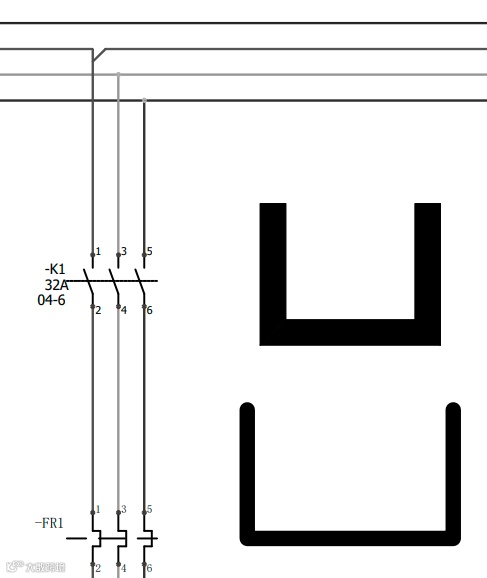

Grayscale.tps会对颜色产生一个灰度，导致“不太清晰”，除非特意表达这种效果，在实际的电气工程用的不多，如图7所示。
图7（Grayscale.tps）

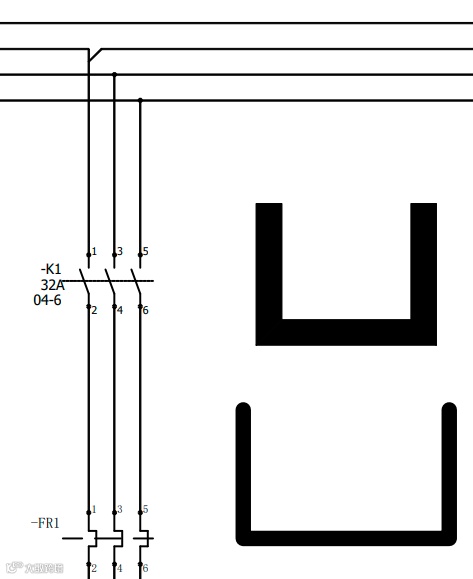

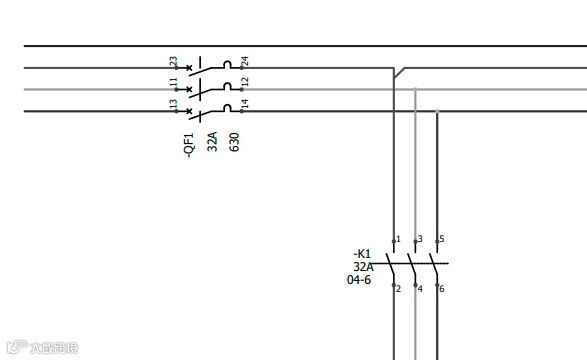

Monochrome.tps在黑白打印中用的最多，打印只有黑和白两种颜色，如图8所示。
图8（Monochrome.tps）

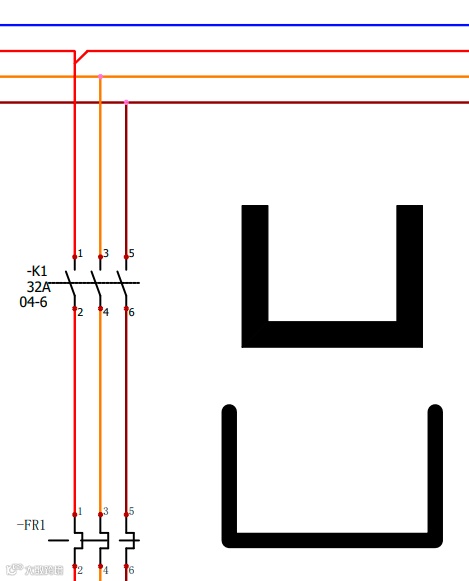

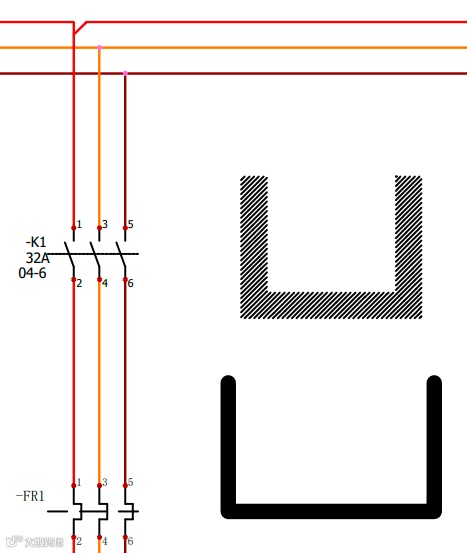

Tracecad.tps是软件独有的样式，导出PDF时保持和原图一致，包括颜色，无论是自带的宽度还是用户定义的，这种类型用的也很多，如图9所示。
图9（Tracecad.tps）

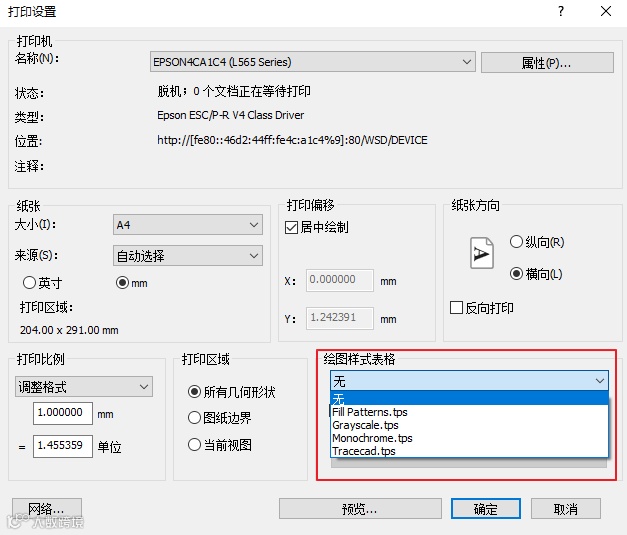

图纸打印与导出PDF类似，在【打印设置】【绘图样式表格】，也提供了与导出PDF类似的5种类型，如图10所示。
图10
