按位置分类的设备清单
在电气工程项目的设计中，有时需要出按位置分类的设备清单，这样可以知道哪些位置有哪些设备，而软件自带的报表模板中并没有，需要做一些修改，具体操作如下。

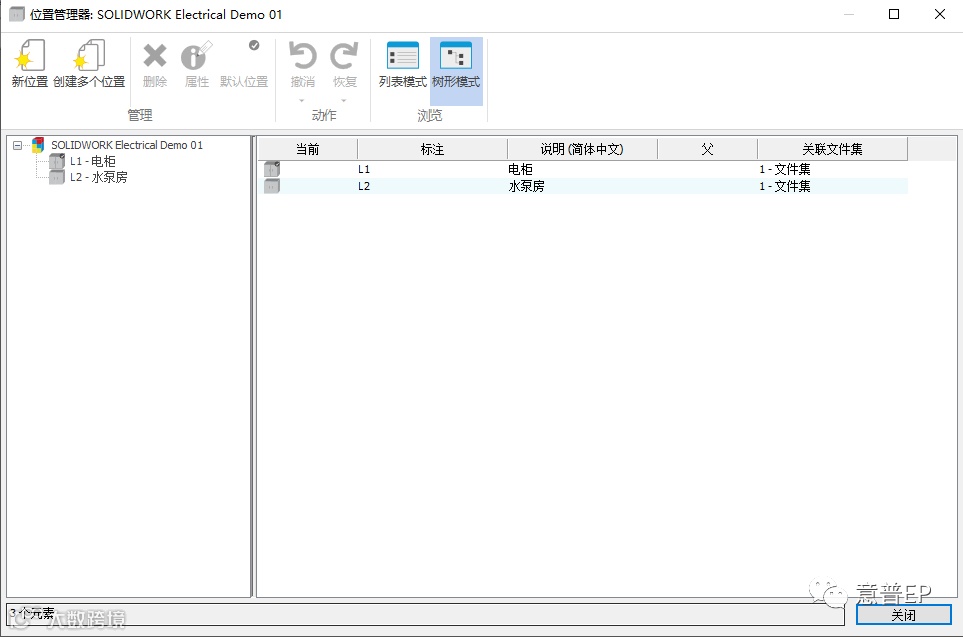

1、本项目一共有两个位置。如图1所示。
图1

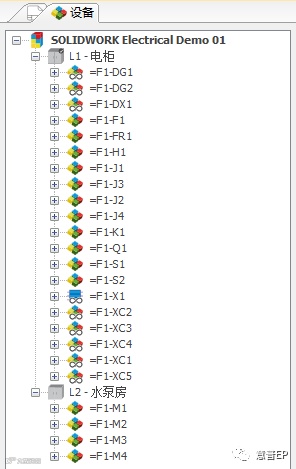

2、设备导航器中列出本项目所有的设备。如图2所示。
图2

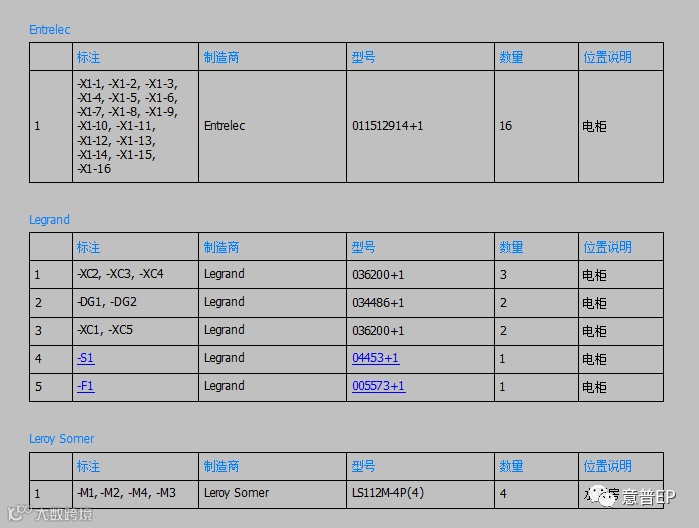

3、通过自带的“按制造商包的物料清单”生成的报表如下，发现设备并没有按位置分类。如图3所示。
图3

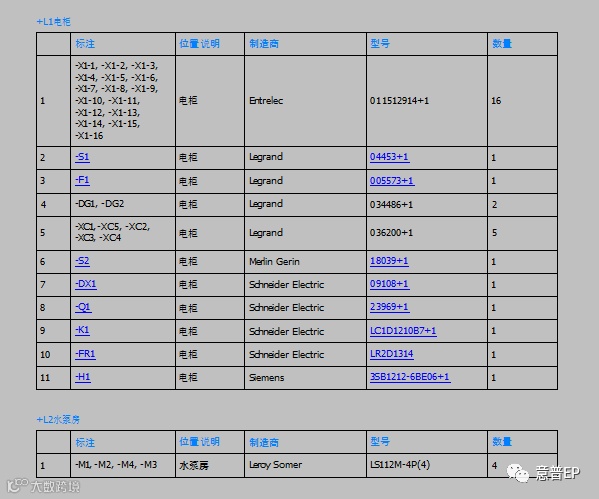

4、复制一个报表模板，对其命名（此处操作也可省略，在原来模板上修改，但会覆盖原来），进入属性编辑状态，在“排序和中断”选项卡，将loc_id的列移至右侧，并勾选“中断”，标题的格式设置为loc_tagpath + loc_tra_0_l1，以这个模板生成按位置分类的设备清单。如图4所示。
图4
详细操作流程如下
