使用SOLIDWORKSElectrical在原理图纸设计中，栅格间距及行间距设置不正确，可能会导致图纸出现问题。在绘制图纸前，要检查栅格间距。

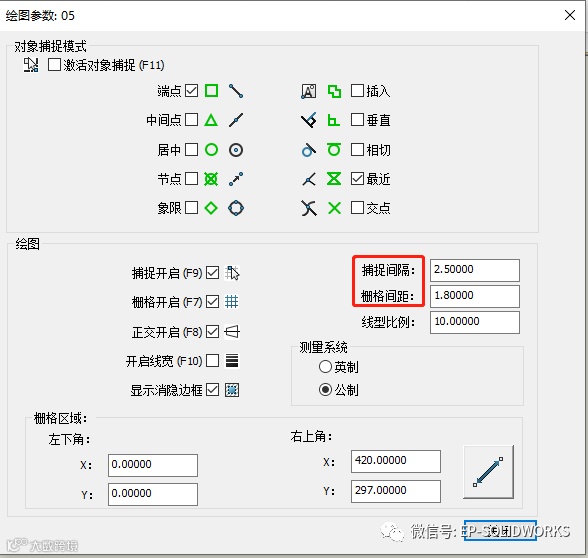

步骤1：状态栏右下角，右键单击弹出【绘图参数】窗口，栅格间距是1.8，通常在SOLIDWORKSElectrical绘图过程中，间距要设置成5的倍数，比如5，2.5，1，等等，栅格间距与捕捉间隔要设置成相等或者它们之间是整数关系，如图1所示。
图1

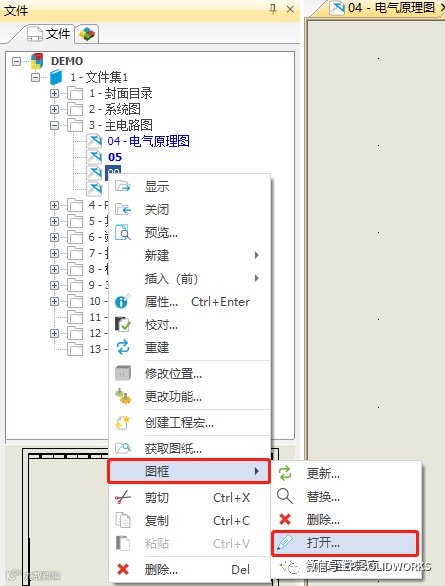

步骤2：右键一张原理图，点击【图框】-【打开】，进入图框模板，栅格间距设置成5，关闭并保存，如图2所示。
图2

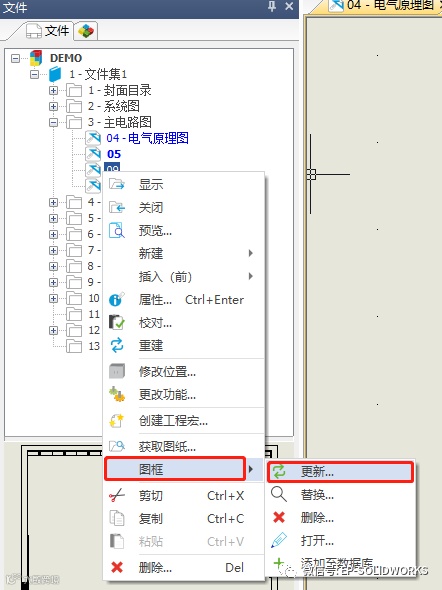

步骤3：右键一张原理图，点击【图框】-【更新】，如图3所示。
图3

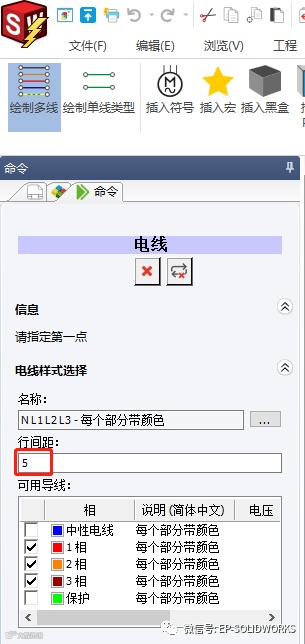

步骤4：这样，所有的原理图栅格间距都变成了5，新建的原理图也是如此，点击绘制多线，在电线窗口，行间距默认是5，间距不要轻易修改，如图4所示。
图4
关于设置栅格间距及行间距的详细操作，请观看下方操作视频：
