阵列技巧—小阵列大变化

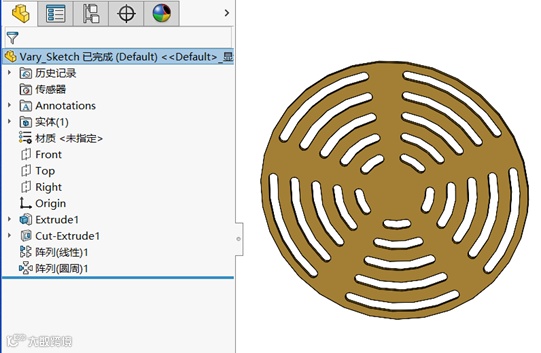

在SOLIDWORKS中各种阵列特征可以快速为我们创建不同形状，如图1所示的圆盘上的U型槽孔，通过分析我们能发现其中明显使用了“圆周阵列”。但由小到大的U型槽孔如何实现？一个个绘制？这实际也是一个阵列，还是常见的线性阵列。

图1

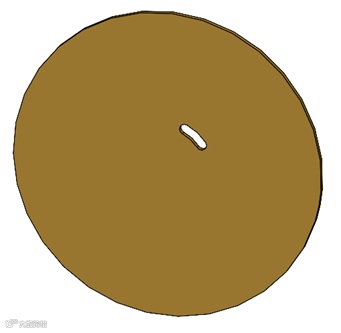

一开始我们只需要在圆盘上绘制一个小的U型槽孔。如图2所示

图2

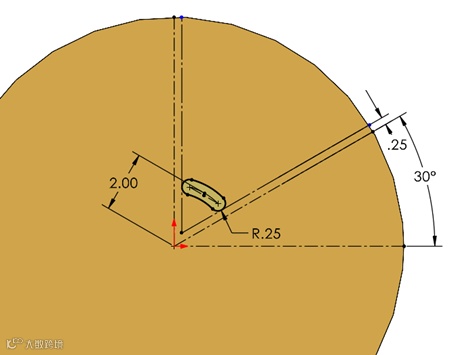

这个U型槽孔不是随便画的，是存在一定的条件限制，如图3所示要满足当尺寸2变大时，槽孔要向外变大

图3

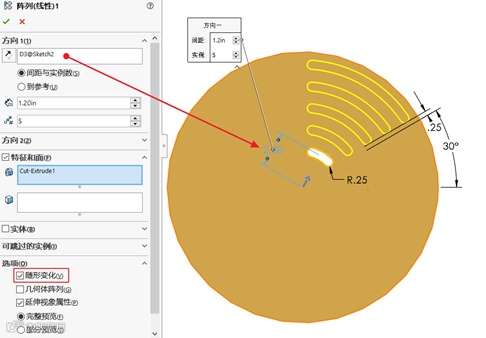

接着就可以开始创建线性阵列，利用线性尺寸2作为阵列方向，在【选项】中勾选“随形变化”即可，如图4所示

图4

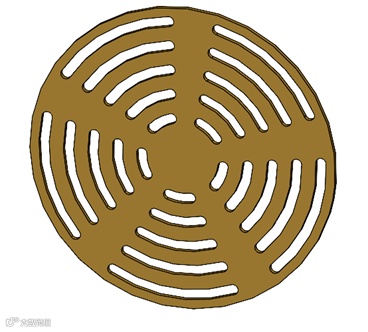

最终补充一个圆周阵列即可得到我们需要的形状，如图5所示

图5

  接下来我们看下详细操作流程
