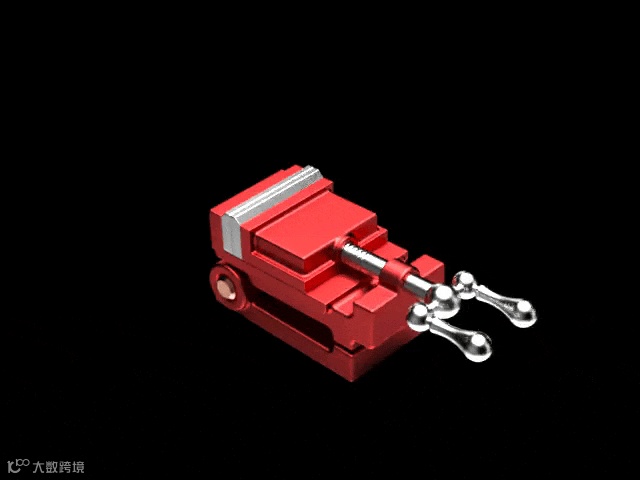

本期我们使用 SOLIDWORKS 来制作平口钳的动画，动图内播放的是由 SOLIDWORKS Visualize 渲染完成的动画。

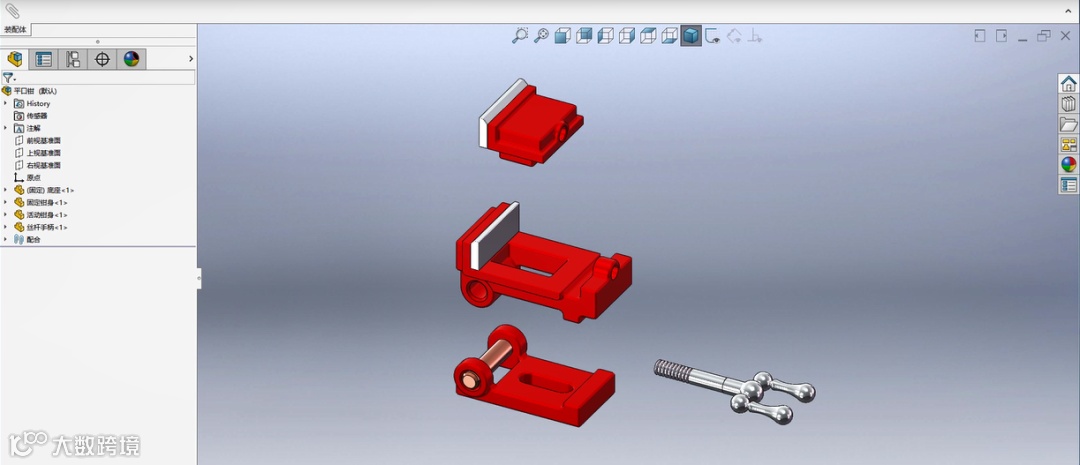

大家打开模型后，通过设计树可以看出这个平口钳由底座、固定钳身、活动钳身和丝杆手柄组成，通过视频内的爆炸动画可以看出各个零件在装配体中的位置。

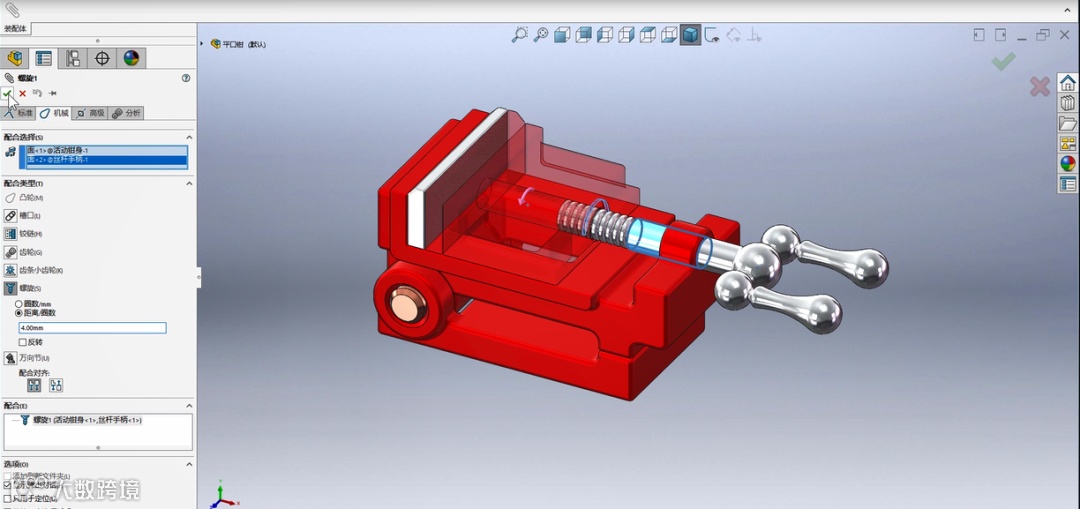

通过设计树中的配合选项，可以看出各零部件之间的配合关系。配合关系中有使用到螺旋配合，具体参数如下图：

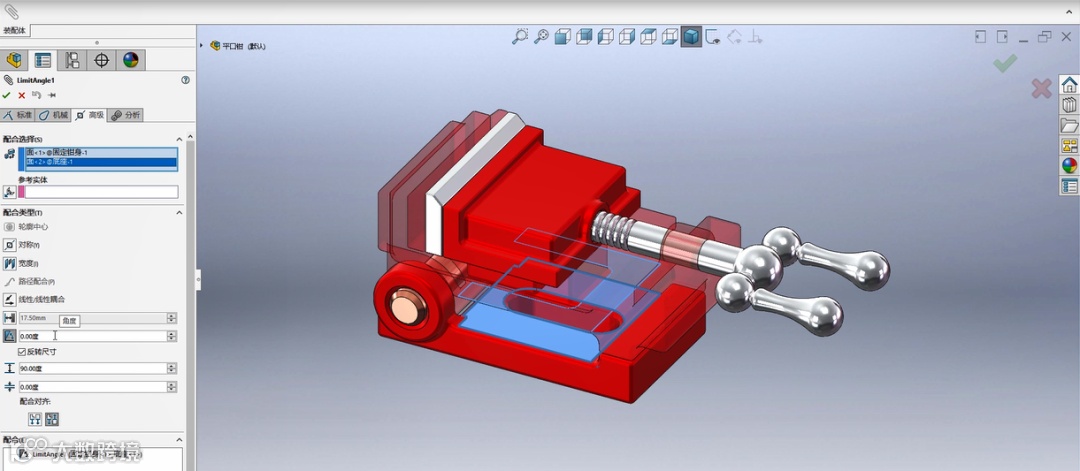

在配合关系中同时有使用到高级配合中的限制角度配合。

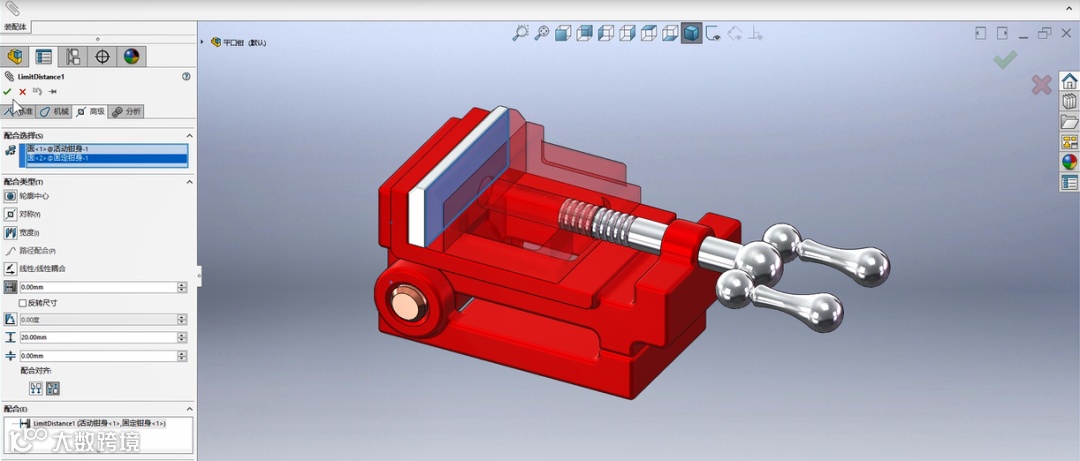

在钳口接触面，有使用高级配合中的限制距离配合。

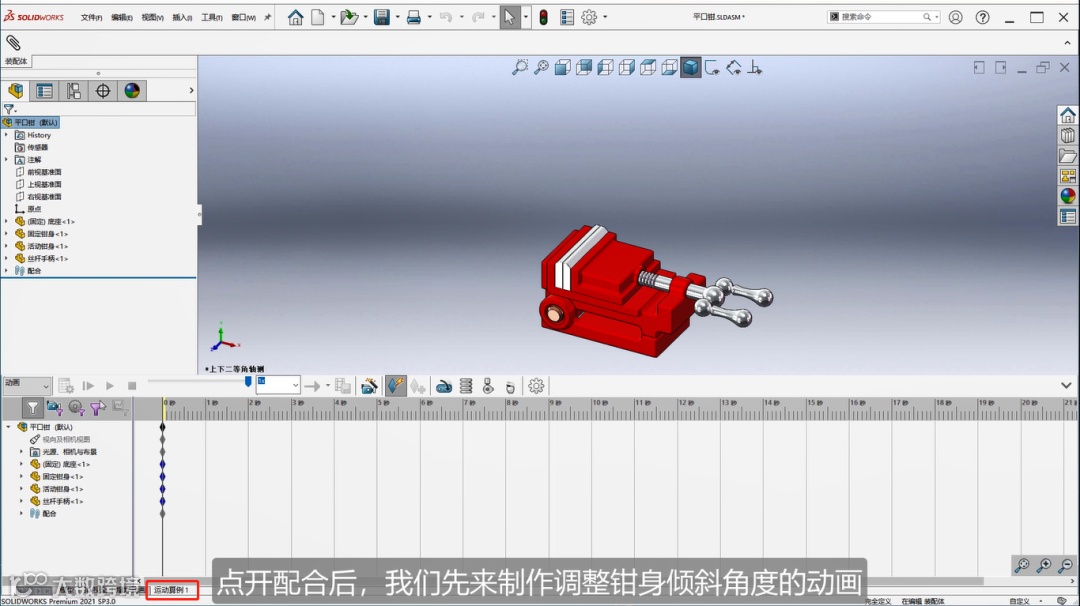

当所有配合完成后，在界面左下方点击运动算例1，开始制作动画。

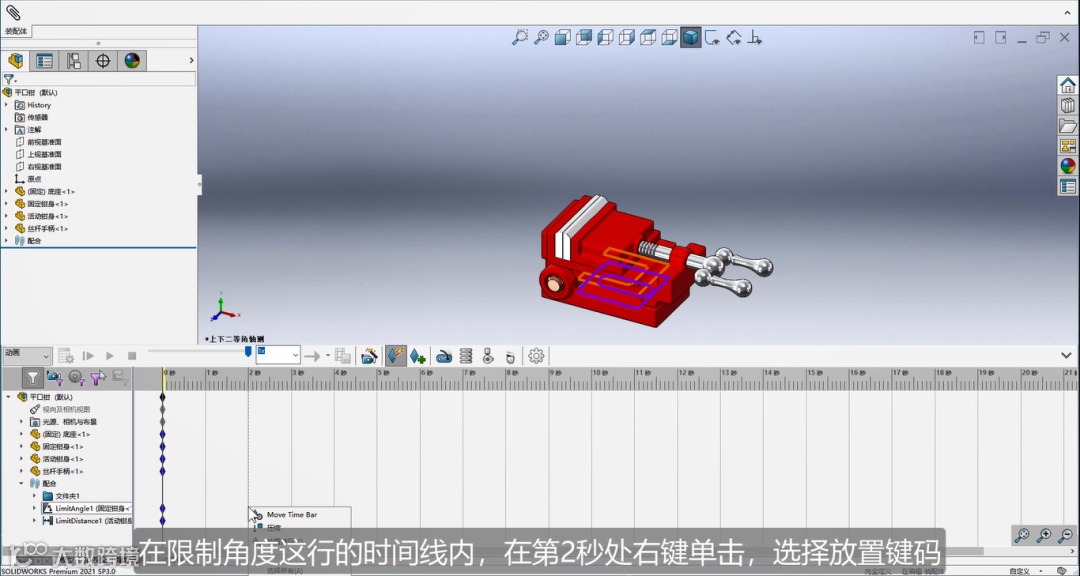

1.在限制角度这行的时间线内，在第2秒处右键单击，选择放置键码。

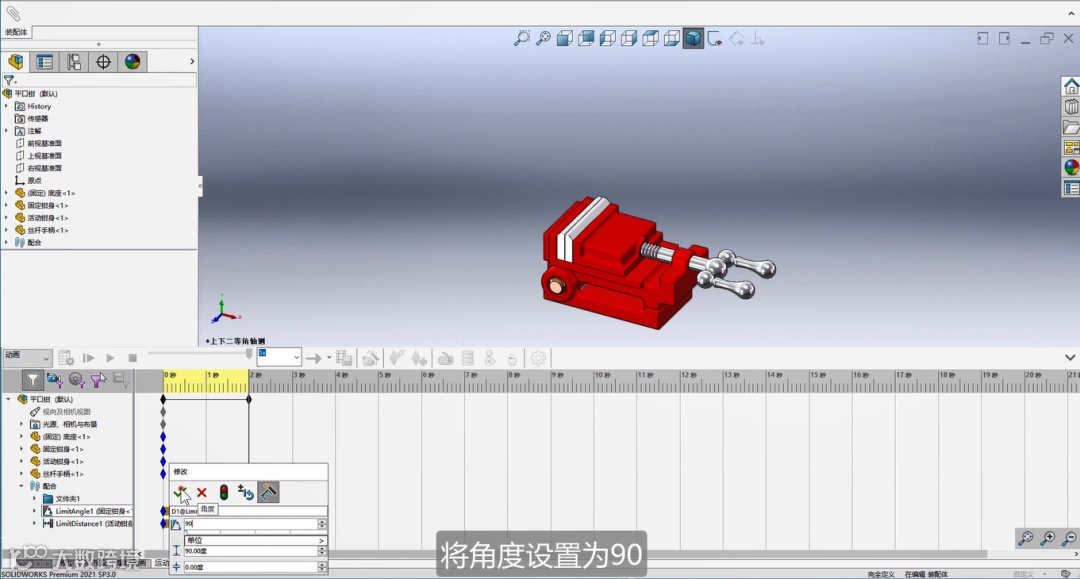

2.双击键码，将角度设置为90。

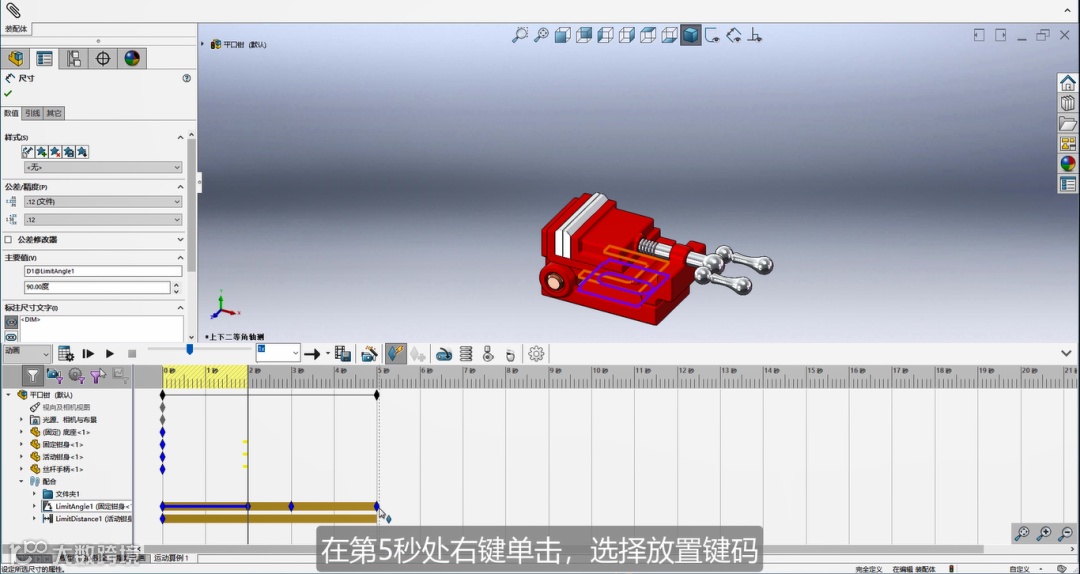

3.在第3秒处，右键单击选择放置键码；在第5秒处，右键单击选择放置键码。

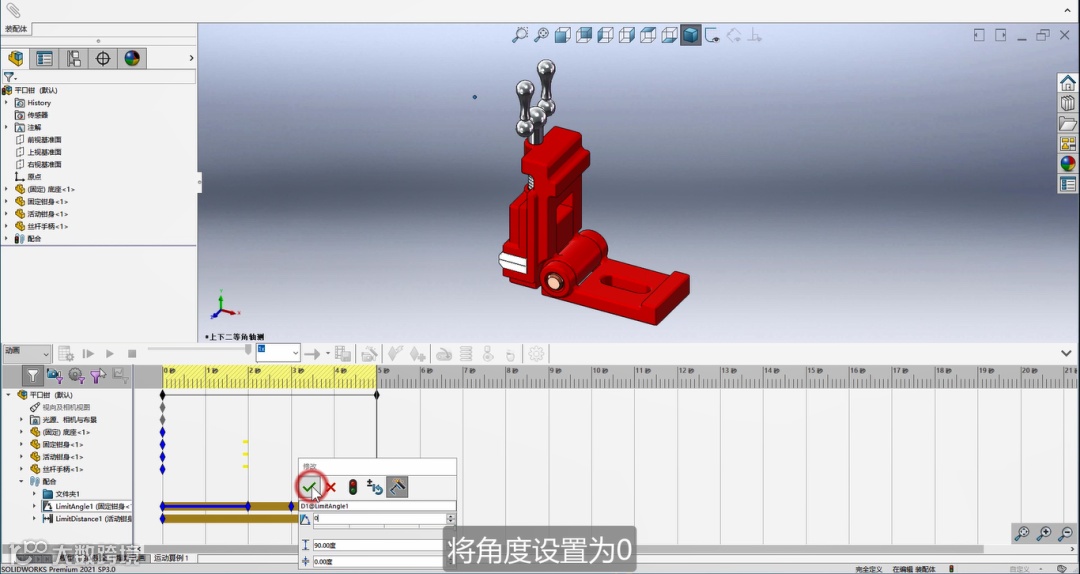

4.双击键码，将角度设置为0。

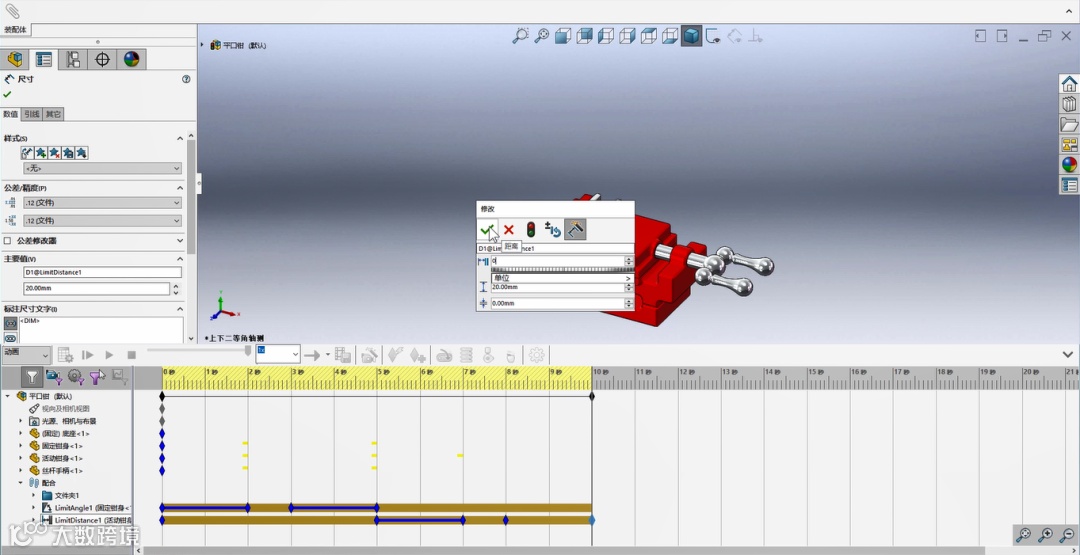

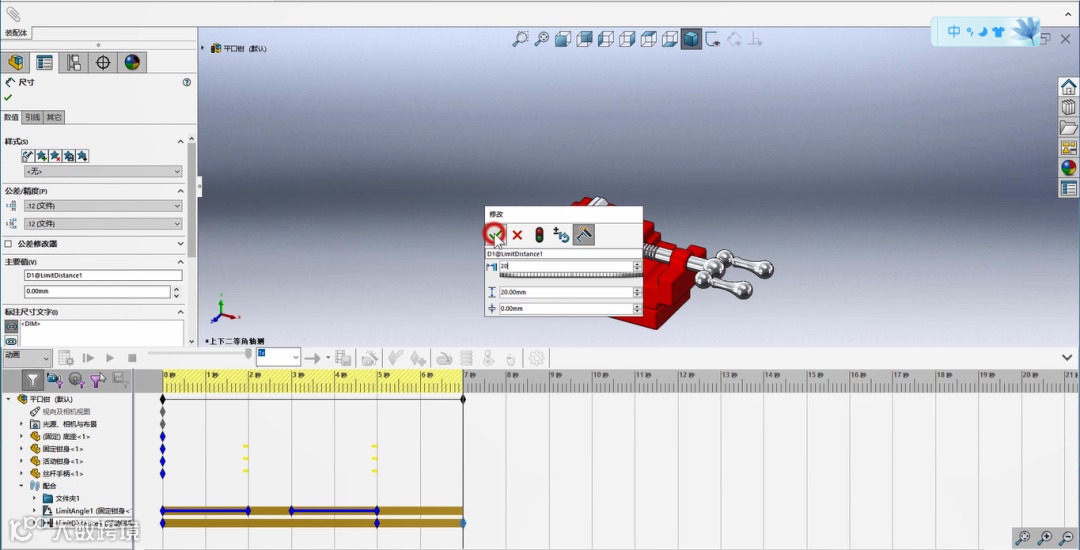

5.在限制距离这行的时间线内，在第5秒处右键单击选择放置键码；在第7秒处右键单击选择放置键码；双击键码，将距离设置为20。
6.在第8秒处右键单击选择放置键码；在第10秒处右键单击选择放置键码；双击键码，将距离设置为0。

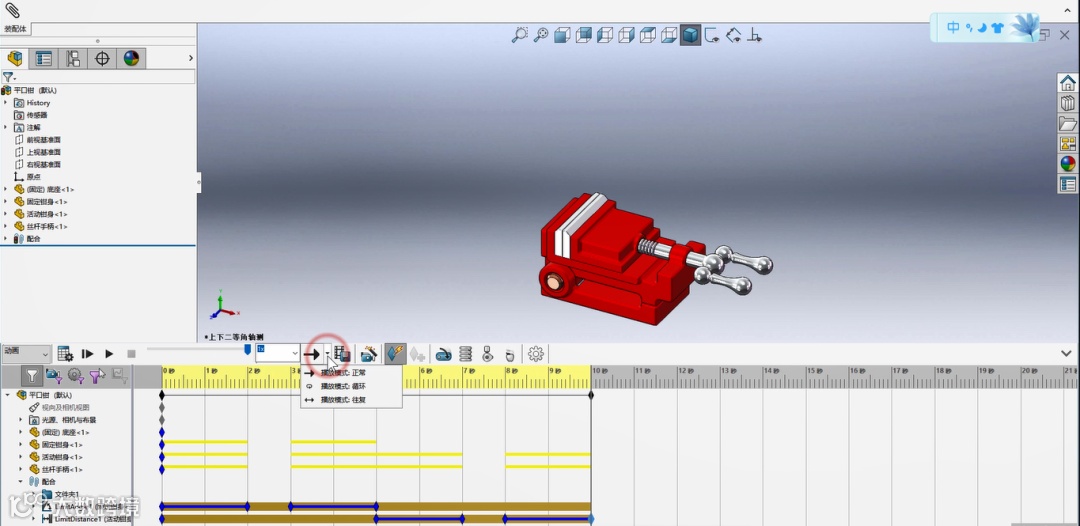

7.最后点击计算按钮进行计算，完成动画制作。
关于SOLIDWORKS 制作平口钳动画的详细操作，欢迎大家观看视频。
想即刻上手操作？回复“平口钳”获取模型文件！
