导读：Routing库中自带的电气属性零件数量有限，各公司都要制作自己的电气零件库，可以使用【Routing零部件

Routing库中自带的电气属性零件数量有限，各公司都要制作自己的电气零件库，可以使用【Routing零部件向导】功能创建一个线路零部件，并用它来步路，如图1所示。本练习将应用以下技术：

Routing零部件向导。
创建接头。
电缆库。

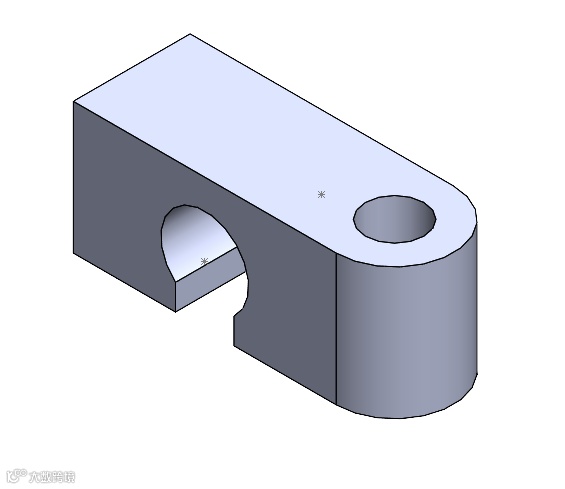

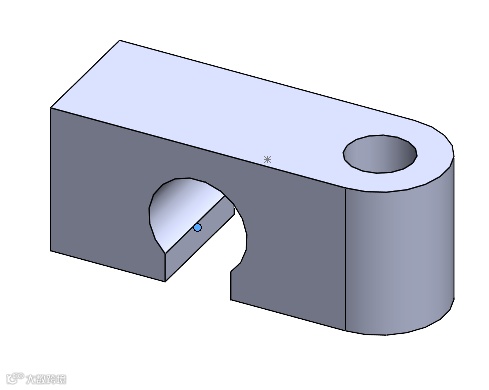

打开名称为Wire_Nail_Clip的零件。

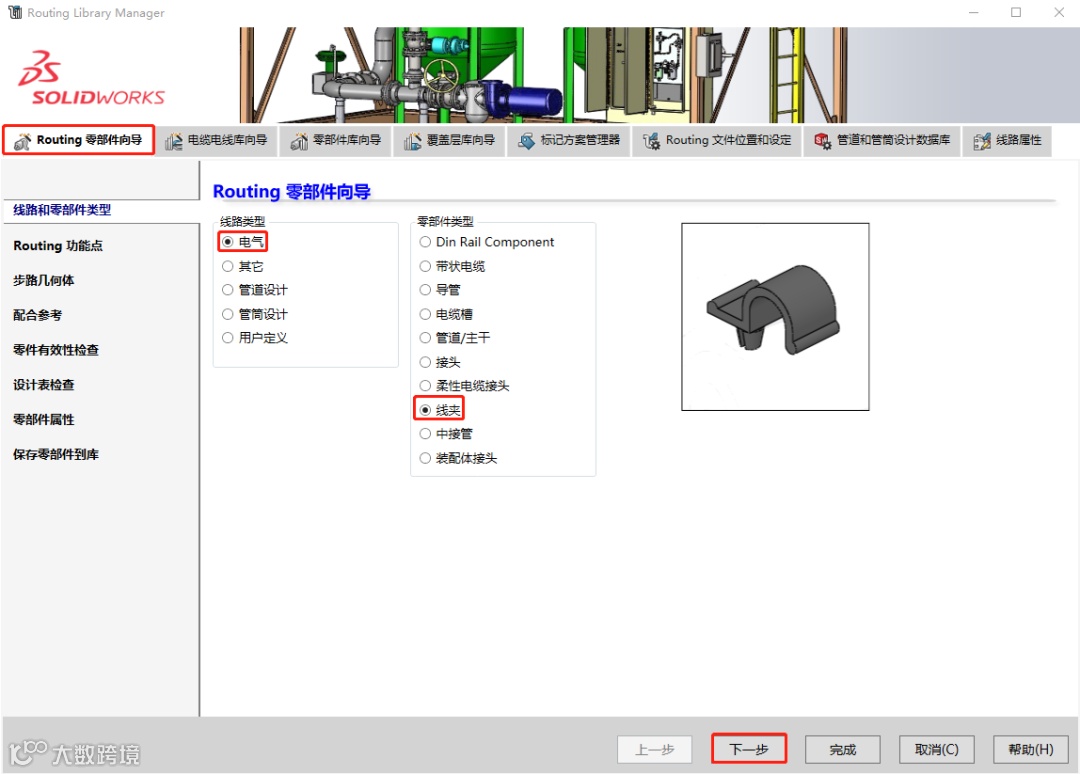

启动Routing Library Manager，在零部件向导选项卡，线路类型选择【电气】，零部件类型选择【线夹】，点击【下一步】。

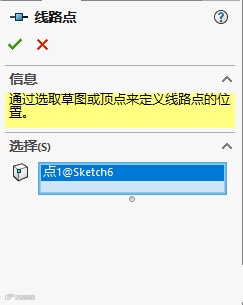

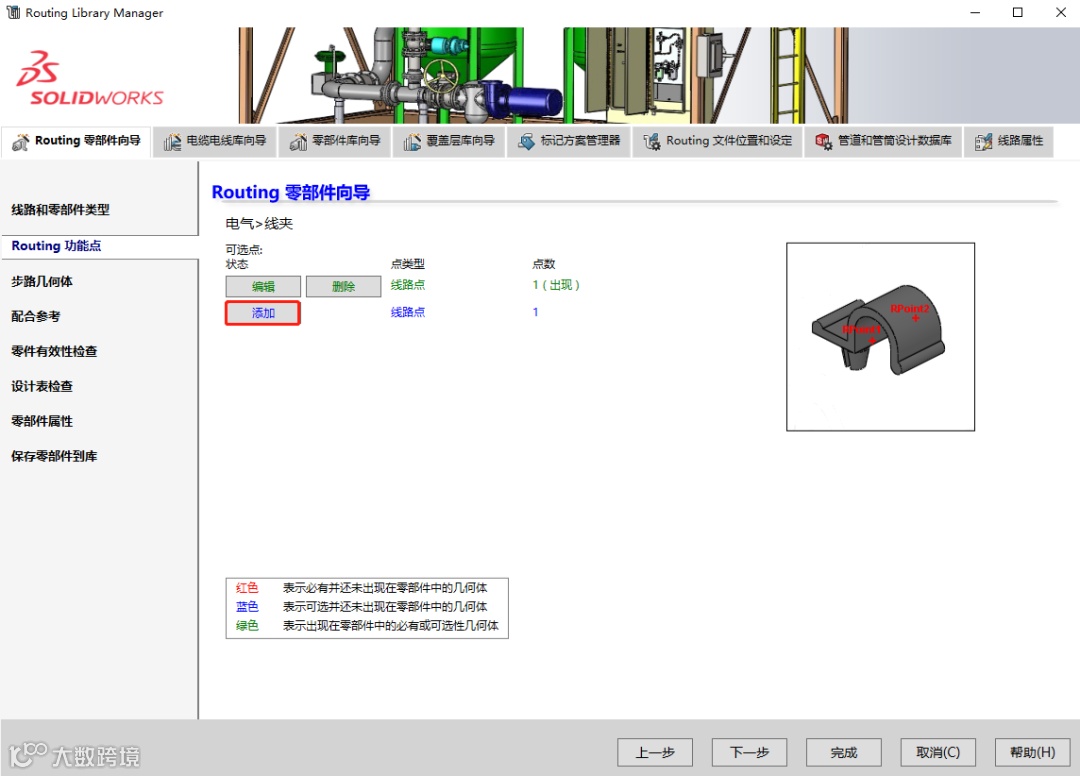

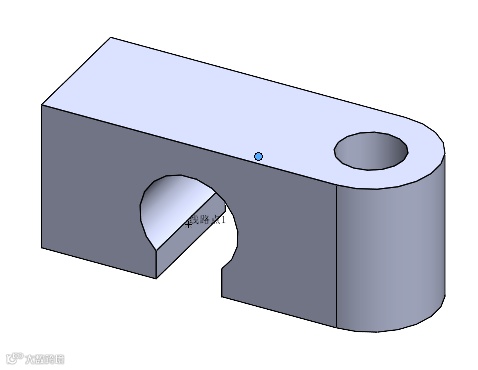

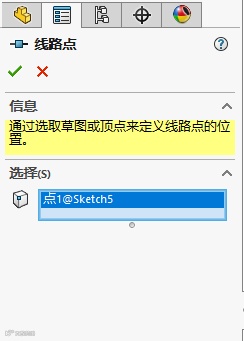

点击【添加】按钮，在线路点击窗口，选择绘图区所示的一个点，，点击确定。

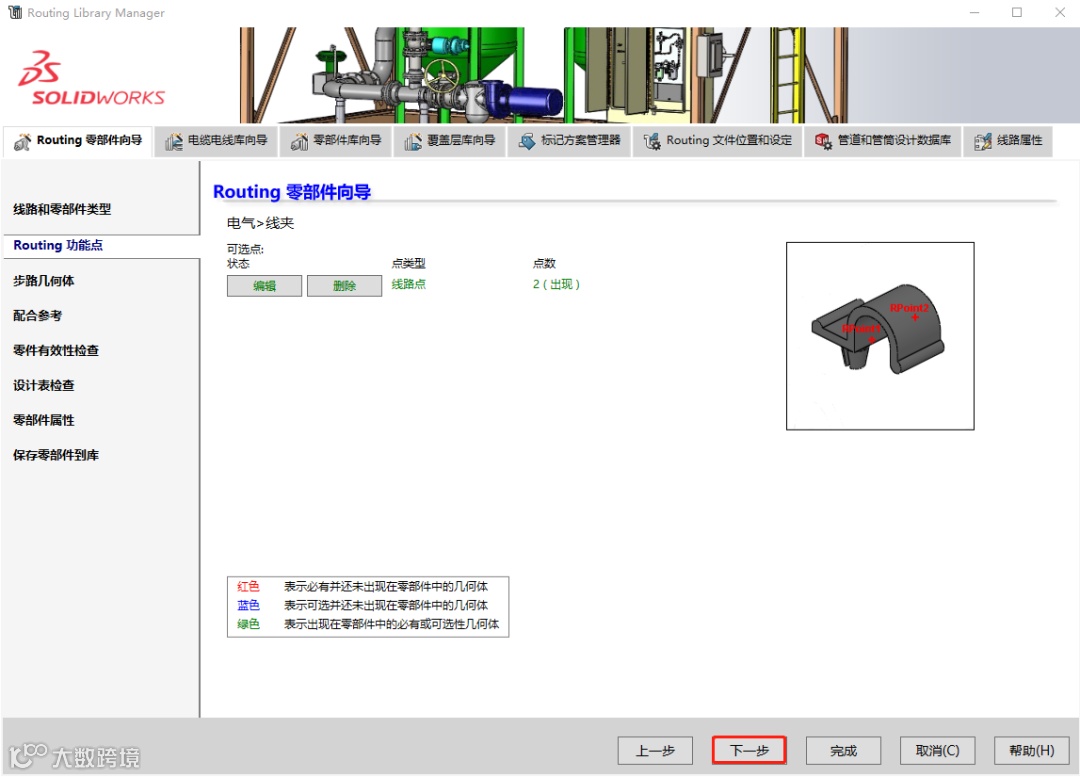

完成了第一个线路点创建，继续点击【添加】按钮，在绘图区选另一个点，最终完成第二个线路点的创建，点击【下一步】。

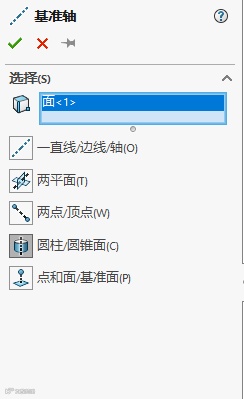

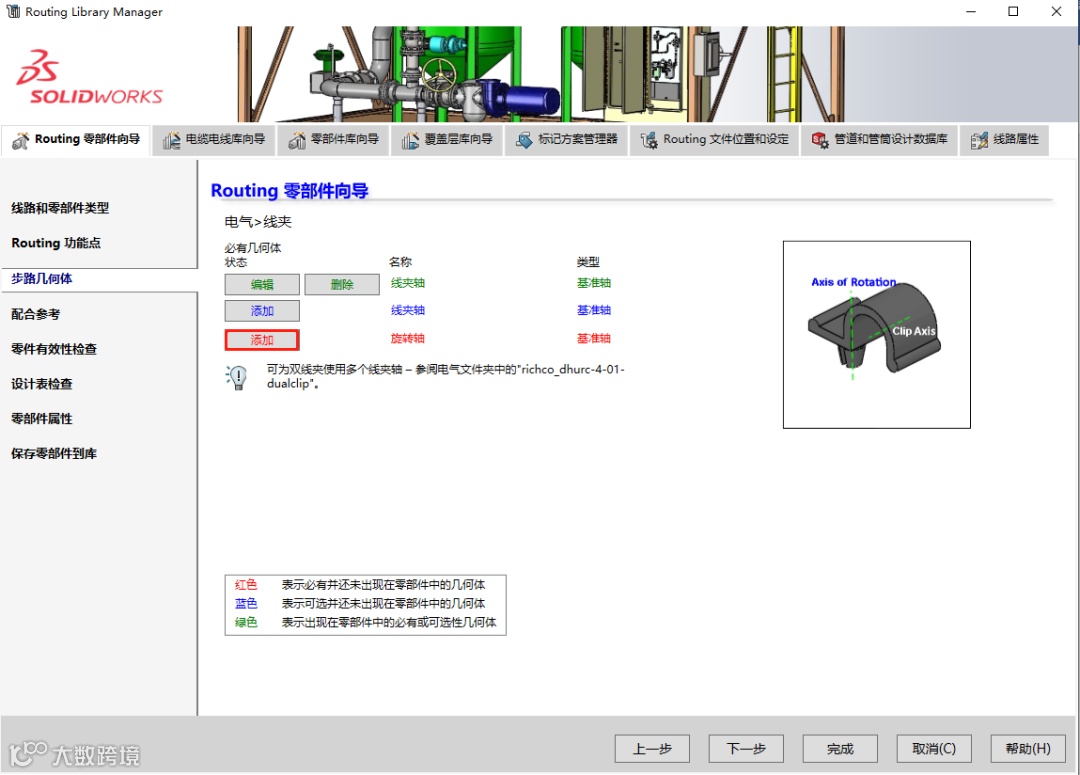

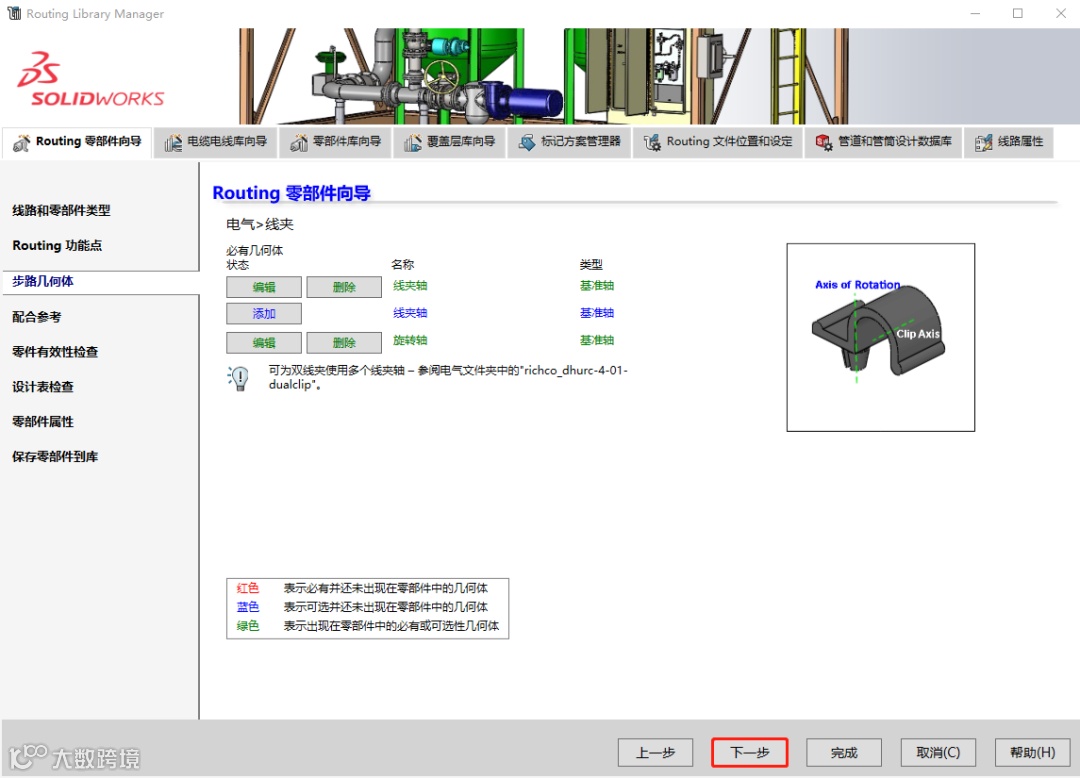

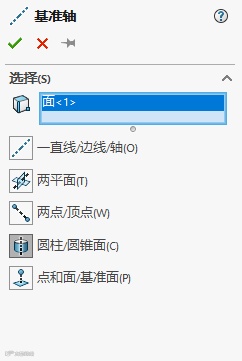

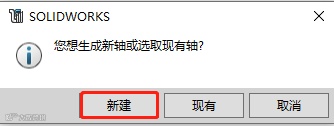

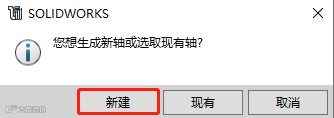

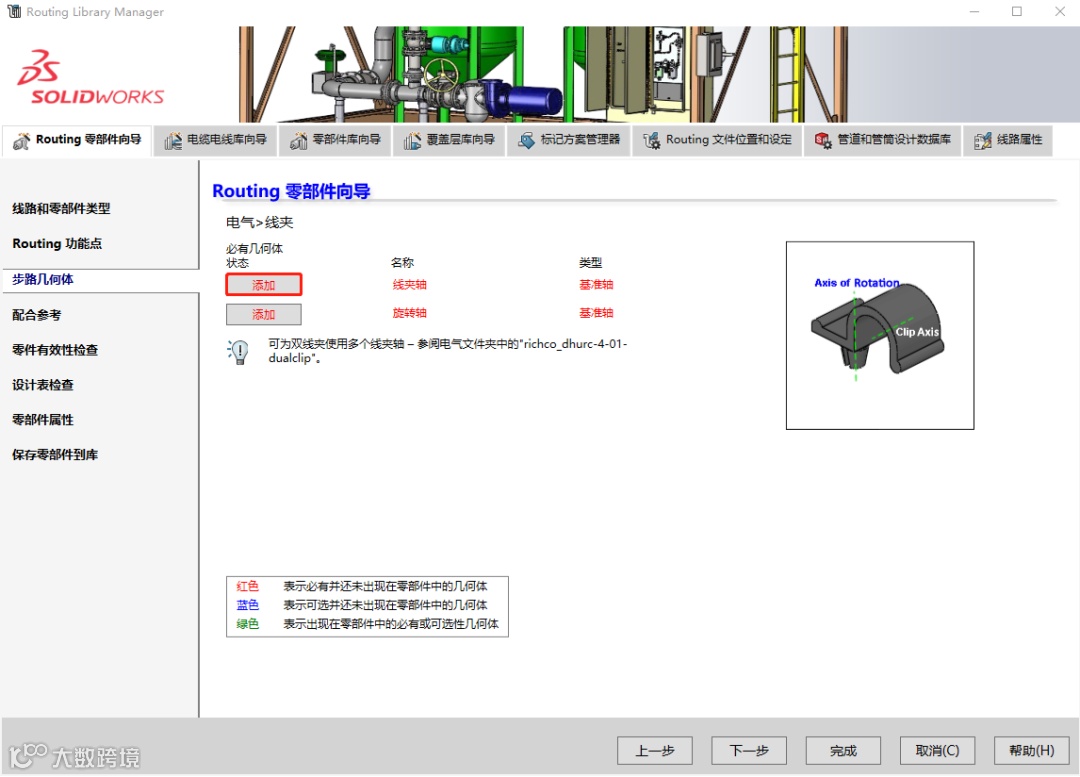

点击【添加】按钮，弹出您想生成新轴或选取现有轴？，点击【新建】，在绘图区选取圆柱面作为基准轴，点击【确定】，这样就生成了线夹轴。

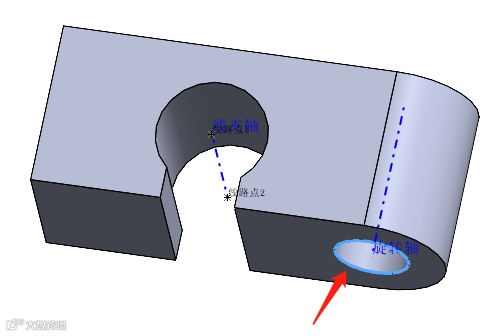

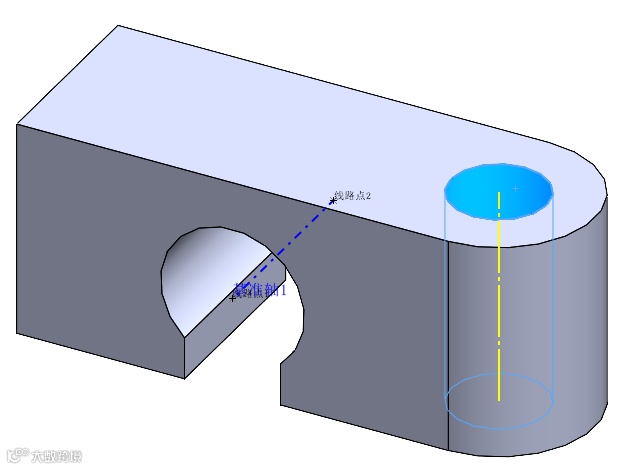

继续点击【添加】，选取另一个圆柱面作为基准轴，点击【确定】，这样就生成了旋转轴，点击【下一步】。

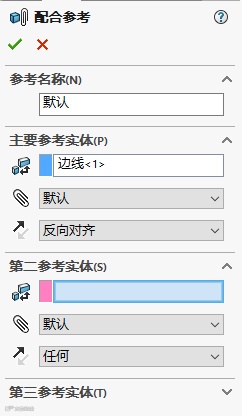

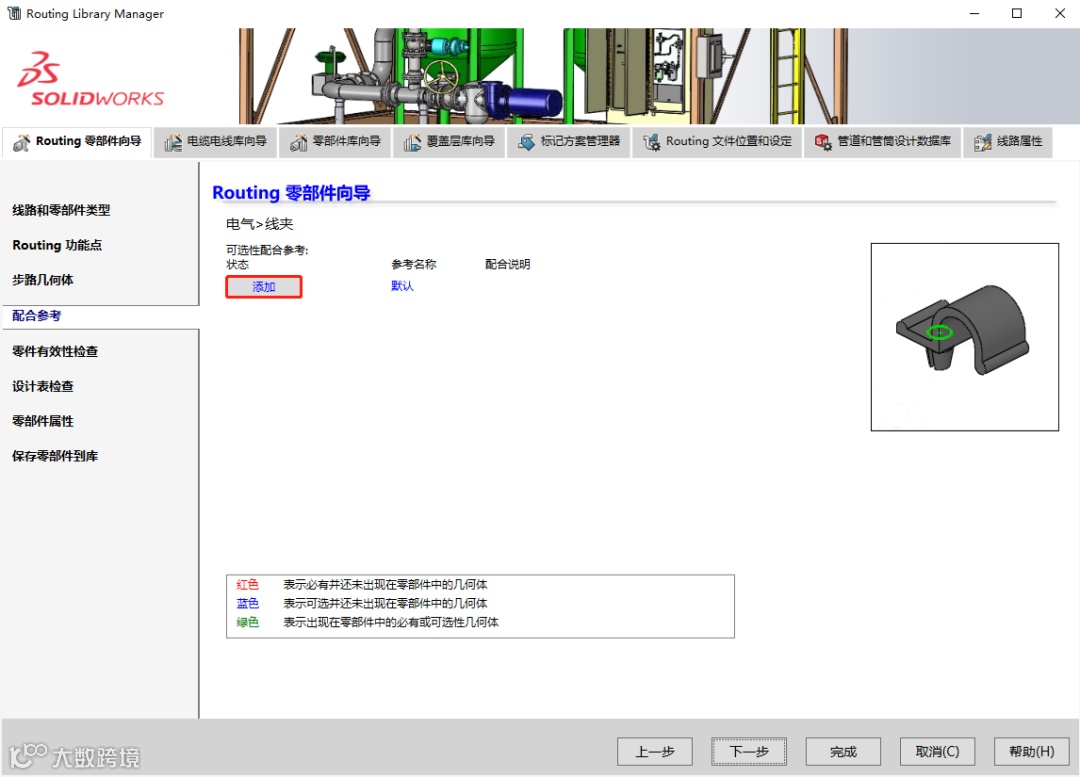

在配合参考栏，点击【添加】，选择底部圆的边线作为主要参考实体，类型为【重合】【反向对齐】。

将零部件保存在文件夹“design library\routing\electrical”，并命名为Fasterner_Clip，点击【完成】，关闭当前的零件。

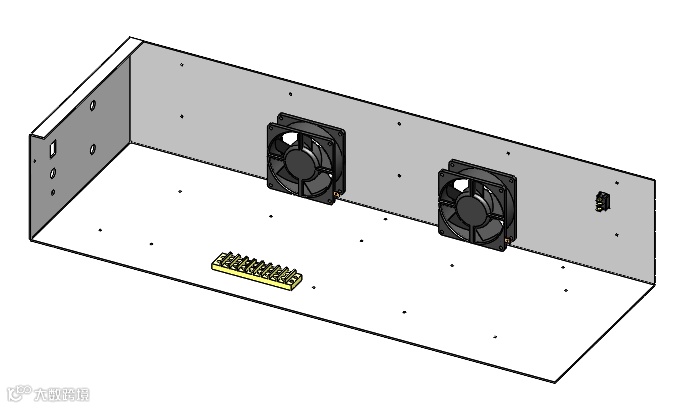

关闭Wire_Nail_Clip零件，打开名称为Clip_Lab的装配体文件。

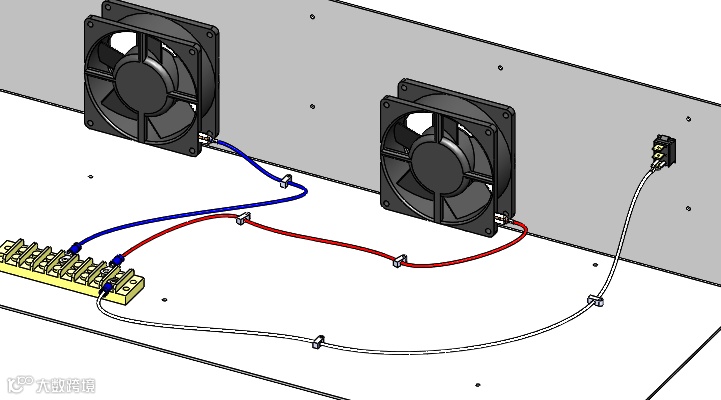

使用“ring_term_awg-14-16_awg-x8”“Slide_Clip_Female”和“Fasterner_Clip”零部件创建图所示的线路。将线路命名为“R1”,然后添加电线“20g blue”，再使用“20g red”和“20g white”电线属性创建线路“R2”和“R3”。（此部分操作可参考之前的文章）。
