对齐零部件
更改多个导轨和线槽的长度
过滤辅助和附件零件
2D 机柜中的自动零件序号
移除制造商零件数据
使用范围缩短列表

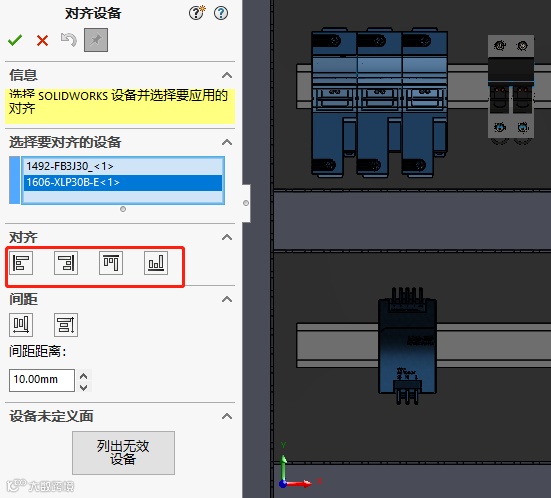

在设计3D机柜布局时使用对齐零部件时，可以在图形区域中预览更改。这大大减少了在3D机柜布局中对齐SOLIDWORKS零部件所需的工作量。
对齐零部件 PropertyManager 简化并改进了工作流程。
您可以同时更改多个导轨和线槽的长度。在早期版本中，您只能更改单个导轨或线槽的长度。多重选择导轨和线槽可以加速创建3D机柜的流程。
要更改多个导轨和线槽的长度：
1)在 SOLIDWORKS Electrical 3D菜单中，单击更改导轨或线槽长度 。

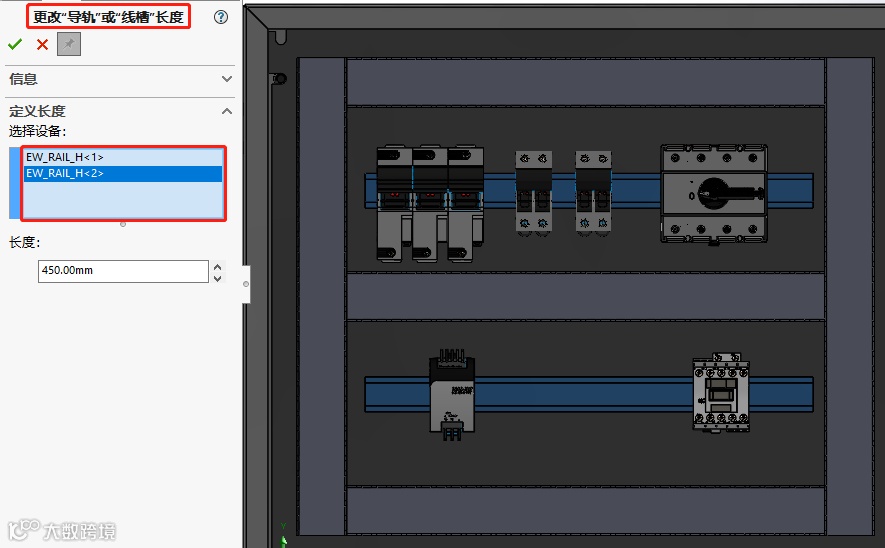

2)转至 PropertyManager 中的定义长度 > 选择零部件下方，在图形区域中选择多个导轨和线槽。

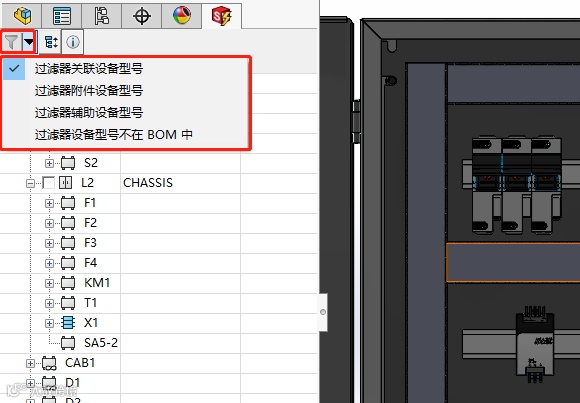

在 SOLIDWORKS Electrical 中，您可以根据所做的选择过滤制造商零件。您可以过滤：
• 关联制造商零件
• 附件制造商零件
• 辅助制造商零件
• 从BOM中排除的制造商零件
您可以使用Electrical Manager树的过滤制造商零件中的列表来过滤各种类型的制造商零件。显示/隐藏关联设备已被此过滤器选项取代。此功能也可在SOLIDWORKS Electrical Schematic的2D机柜布局中使用。
您可以在SOLIDWORKS Electrical 2D机柜布局工程图中插入自动零件序号。
在 2D 机柜中插入自动零件序号
-

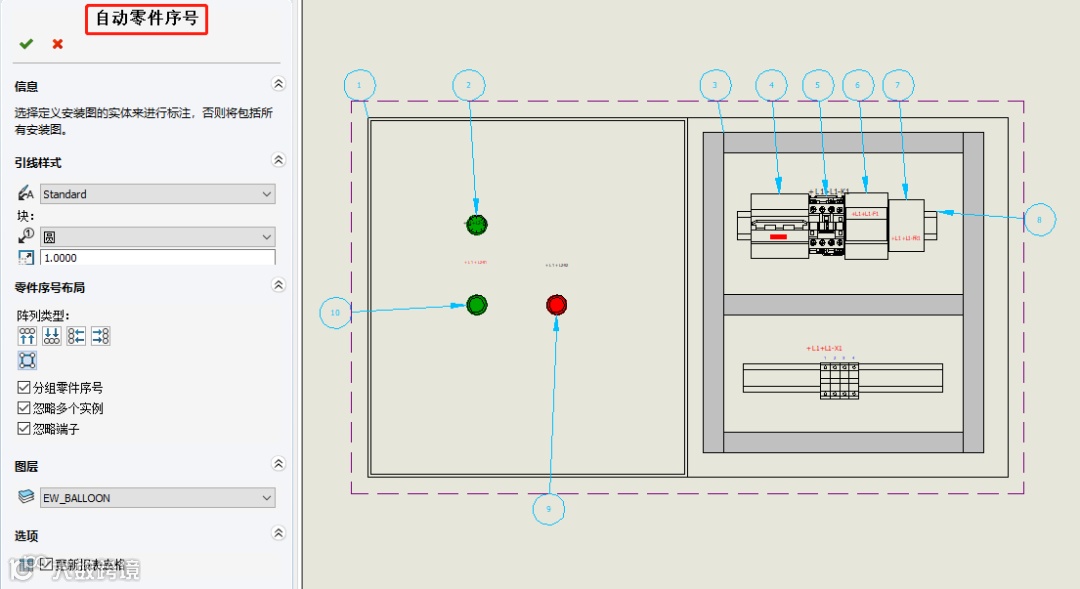

单击机柜布局 > 自动零件序号； -
选择要在其中插入零件序号的工程图视图； -
在 PropertyManager 中，指定选项并单击。
从零部件中删除或替换零件时，您可以清除制造商零件信息。

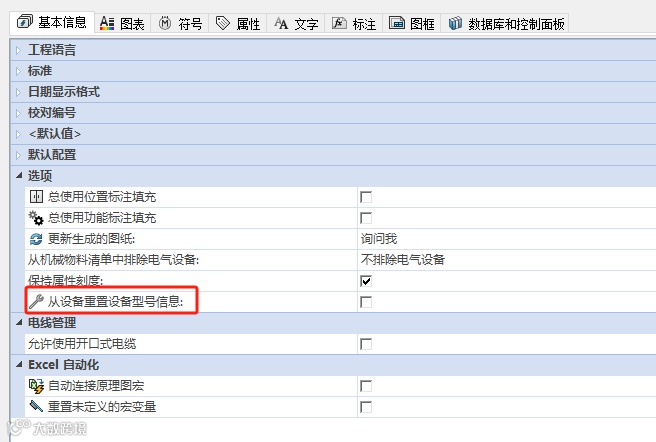

要移除制造商零件数据，请单击电气项目 > 配置 > 项目。转至电气项目配置对话框的常规选项卡， 在选项下选择从设备重置制造商零件信息。删除或替换为其他零件时，这会重置相关信息，如制造商数据、端子标注。
默认情况下，该选项会被清除。如果您清除此选项，即使在您删除或替换后，零件仍会保留端子号。
在报告配置中，当您合并行时，软件会将连续值作为合并行的范围列出，而不是列出范围中的每个单独值。

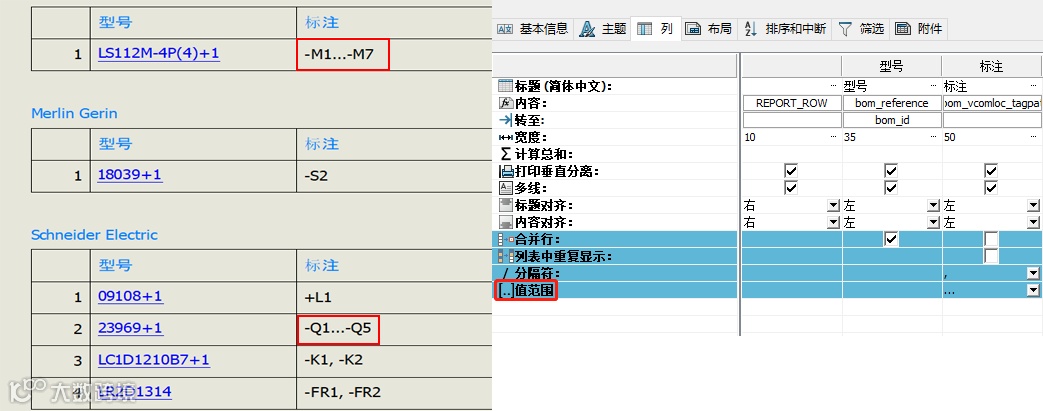

在报告配置版本对话框的列下，选择值范围。要激活此选项，请选择合并行。您可以同时为多列激活此选项。
