使用现有的线路创建电气工程图,本练习将应用以下技术:
平展线路;
注解平展;
编辑平展线路-注解;
制造平展;
编辑平展线路-制造。

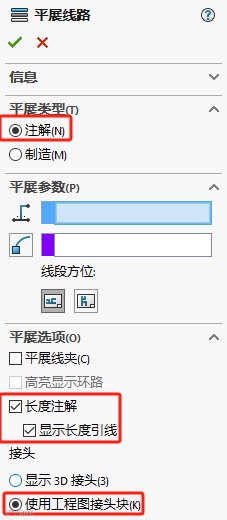

打开名称为”Electrical_Drawing_Lab”的装配体,使用线路装配体“Harness1-Signal control system_di”创建注解平展,在【平展选项】勾选【长度注解】【显示长度引线】,接头为【使用工程图接头块】。

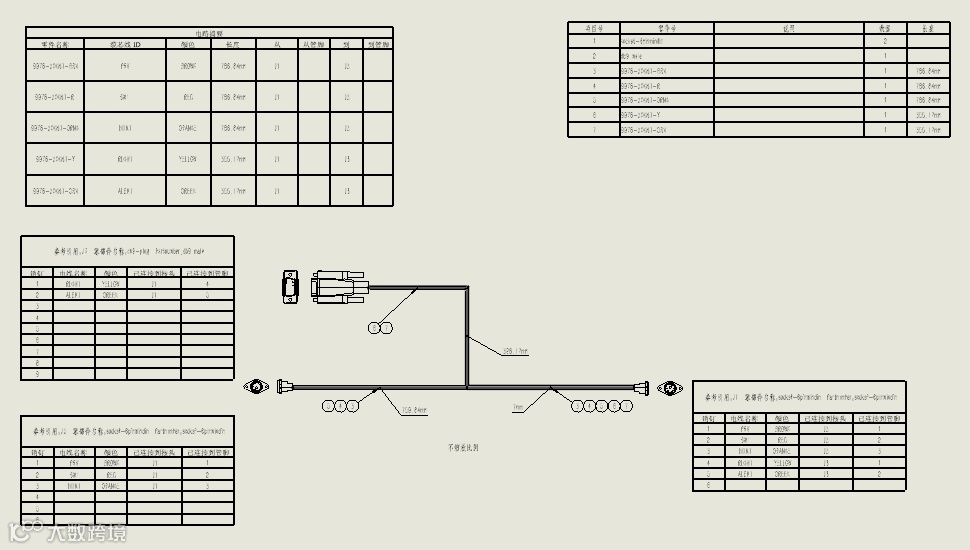

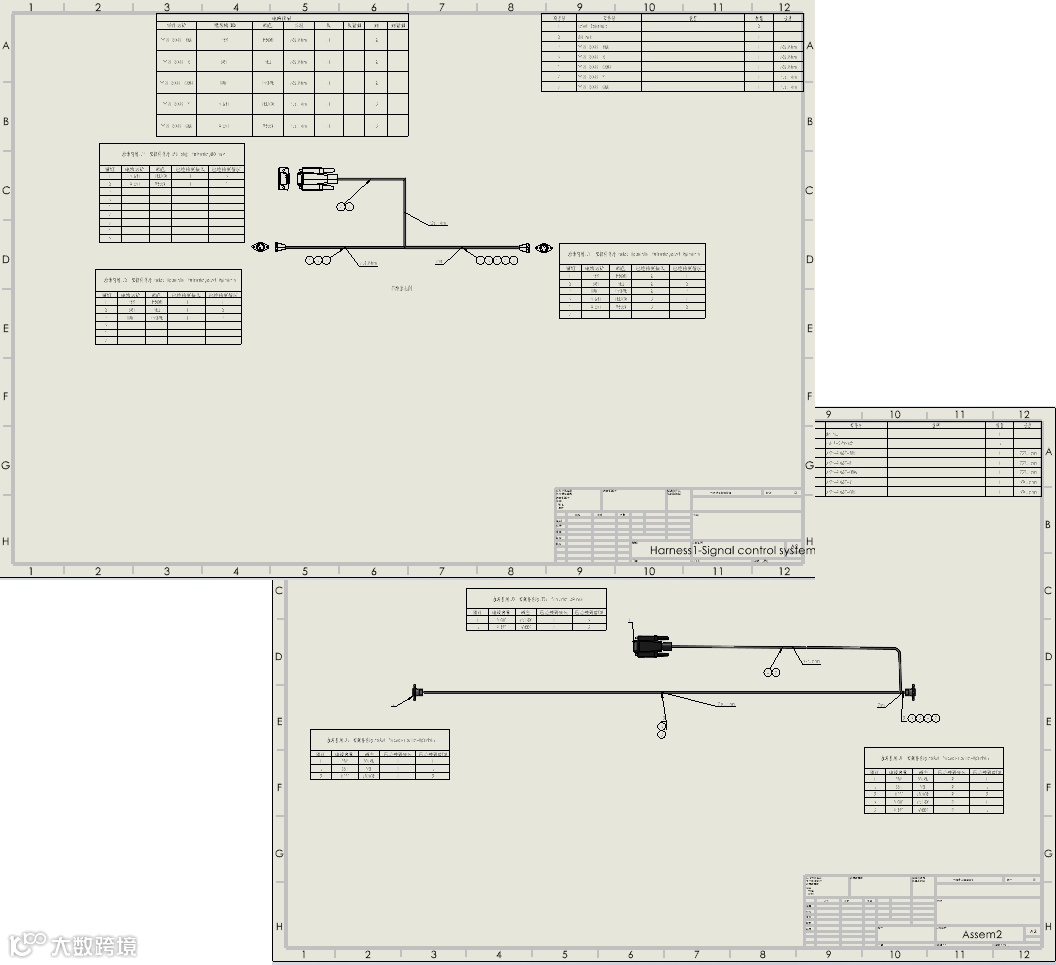

使用【创建工程图】命令,使用默认的工程图选项,包括图纸格式模板以及创建【电气材料明细表】【切割清单】【接头表格】【自动零件序号】。

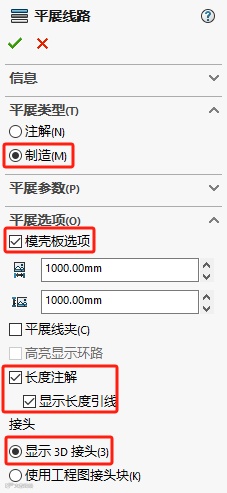

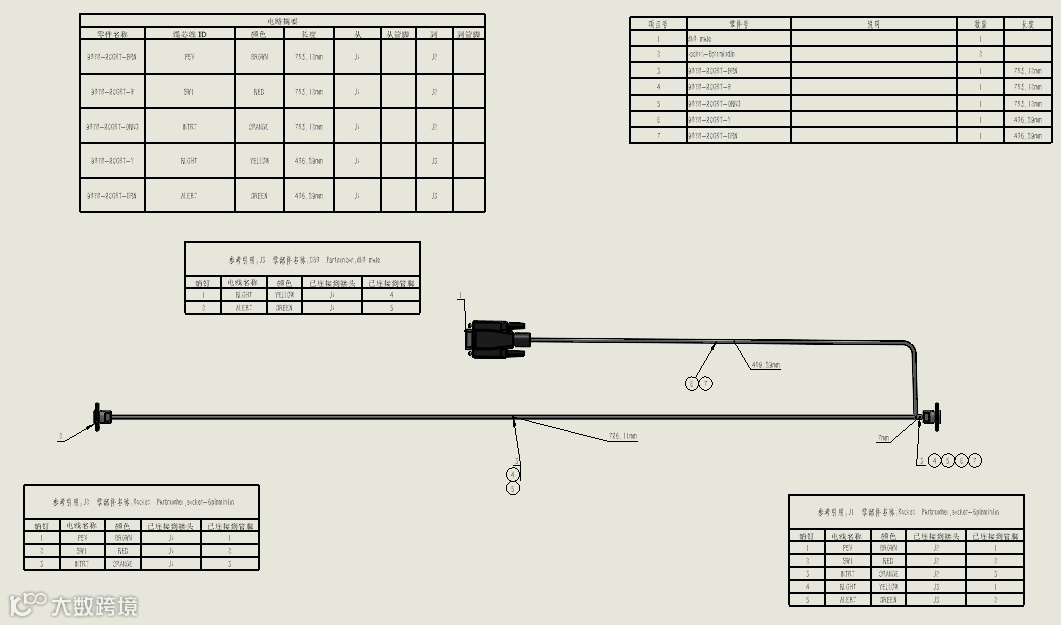

使用装配体“Assem2”创建制造平展,勾选【模壳板选项】【长度注解】【显示长度引线】【显示3D接头】,不勾选【工程图选项】。

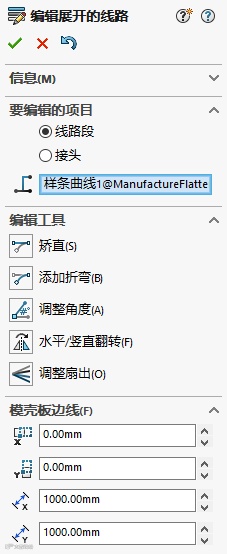

使用【编辑展开的线路】来编辑线路,使用的命令有【调整角度】【矫直】【折弯】。
