导读：使用标准电缆创建线路。本练习将应用以下技术：使用标准电缆。替换标准电缆电线。添加和移除固定长度。分离线路。重

使用标准电缆创建线路。本练习将应用以下技术：

使用标准电缆。
替换标准电缆电线。
添加和移除固定长度。
分离线路。
重用线路。

01

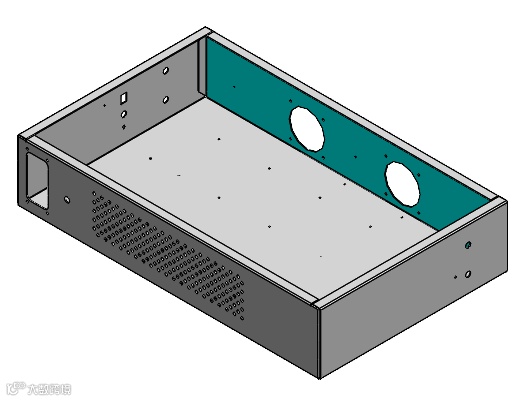

打开名称为Std_Cables的装配体，其中包含一个电气机箱。

02

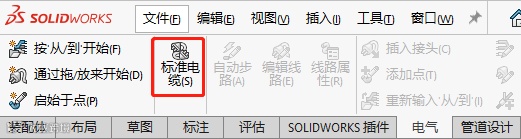

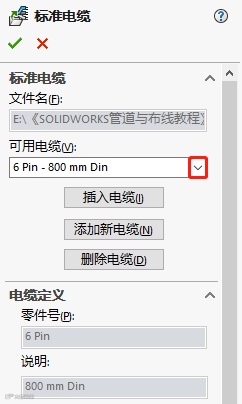

单击【标准电缆】，并从【可用电缆】下拉列表中选择“6 Pin-800mm Din”电缆，设置长度为“750mm”，（注意：所使用的文件standard_cables.training.xls存放在Routing-Electrical文件夹下，在Routing Library Manager中的Routing文件位置和设定选项卡里指定标准电缆的路径）。

03

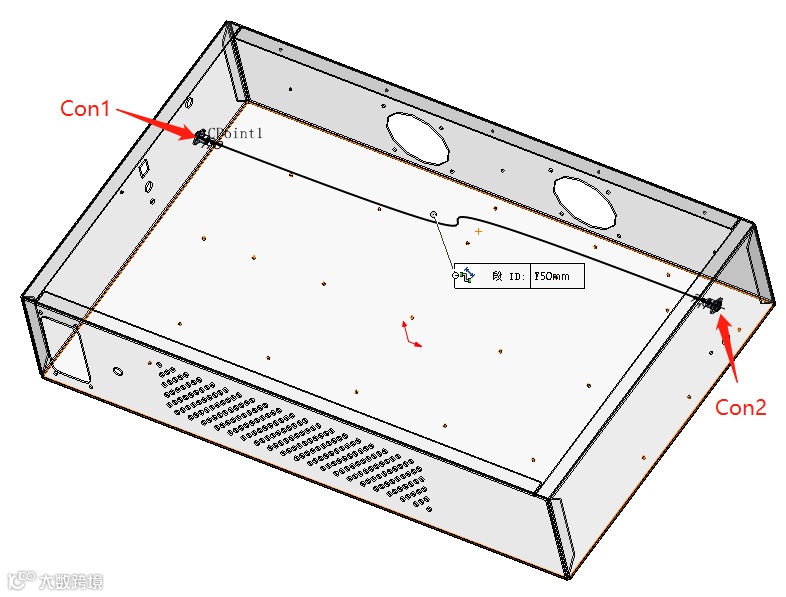

在图中所示的位置放置接头“Con1”和“Con2”。

04

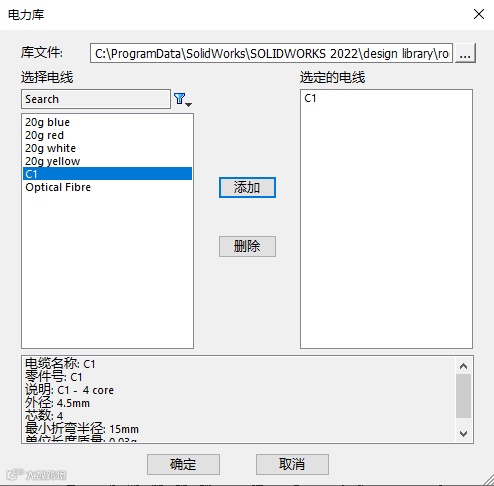

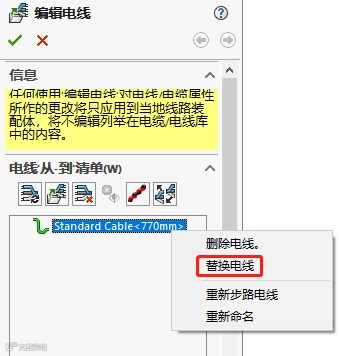

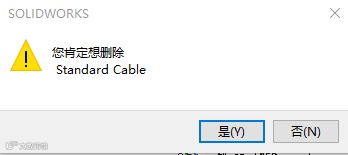

使用电缆C1替换标准电缆完成了第一个线路点创建，弹出您肯定想删除Standard Cable，点击是。

05

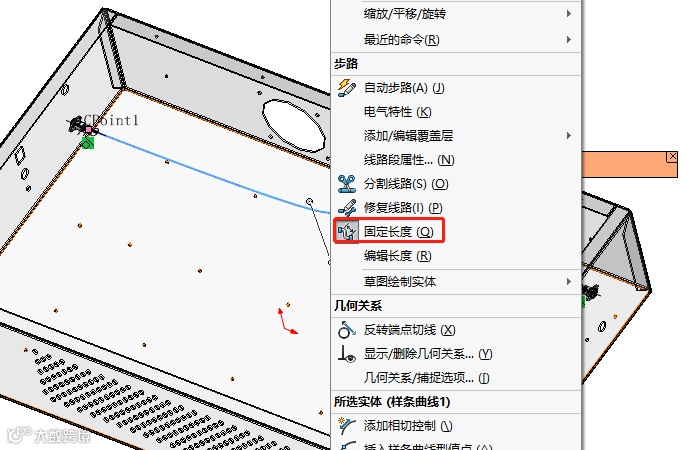

右键单击电缆，取消勾选【固定长度】。

06

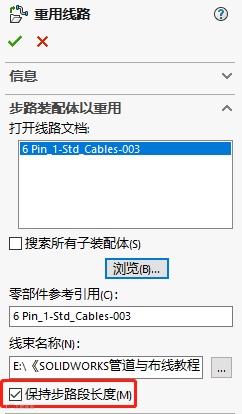

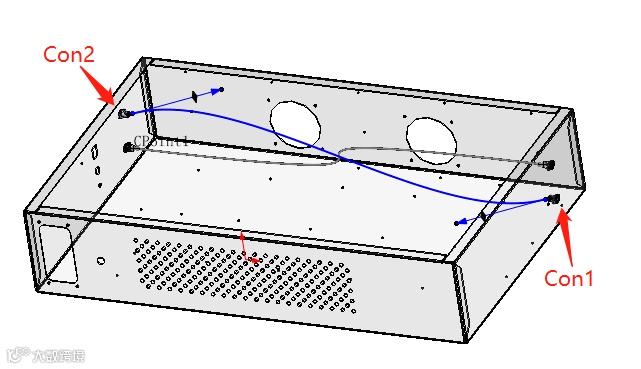

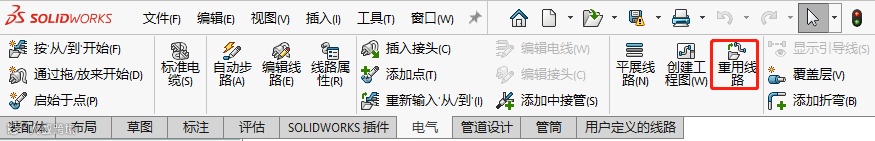

选择刚才创建的线路装配体，点击【重用线路】，重用线路如同阵列实例一样链接到原始线路，它可以多次使用。勾选保持步路长度，在图中所示的位置添加两个接头，添加完之后，取消勾选【固定长度】。

07

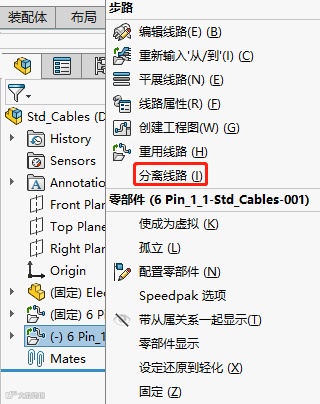

右键单击线路装配体，将两条线路分离，分离线路是指断开与线路的链接，当处于分离状态时，将成为一条标准线路，并独立于原始线路。

08

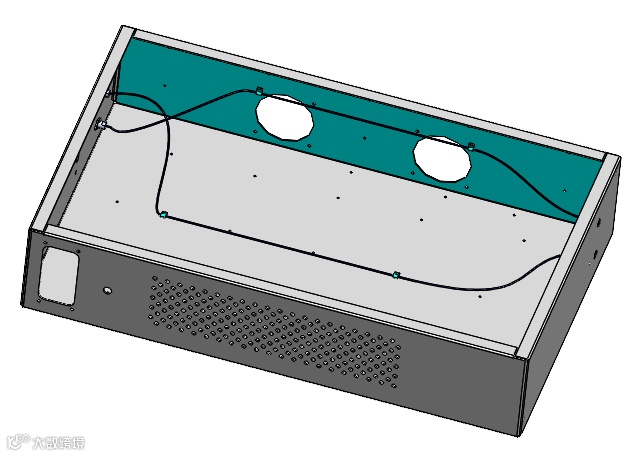

最后添加“90_richco_hurc-4-01-clip”零部件并重新步路。完成的效果如图所示。
