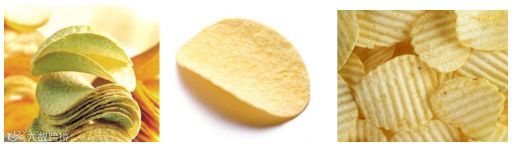

在超市里有很多牌子的薯片，不知道大家有没有发现薯片的造型却各不相同。主流的有以下三种造型：一个两边翘、一个一边翘、还有一个比较浪。
这三种不同造型的薯片在同样受力的情况下，对比应力的分布和应力大小，我们可以得出这三种薯片哪种不容易碎了。
完成模型的建立：薯片可以看成一种脆性材料，厚度均为1mm。薯片两边受到10N的挤压力。

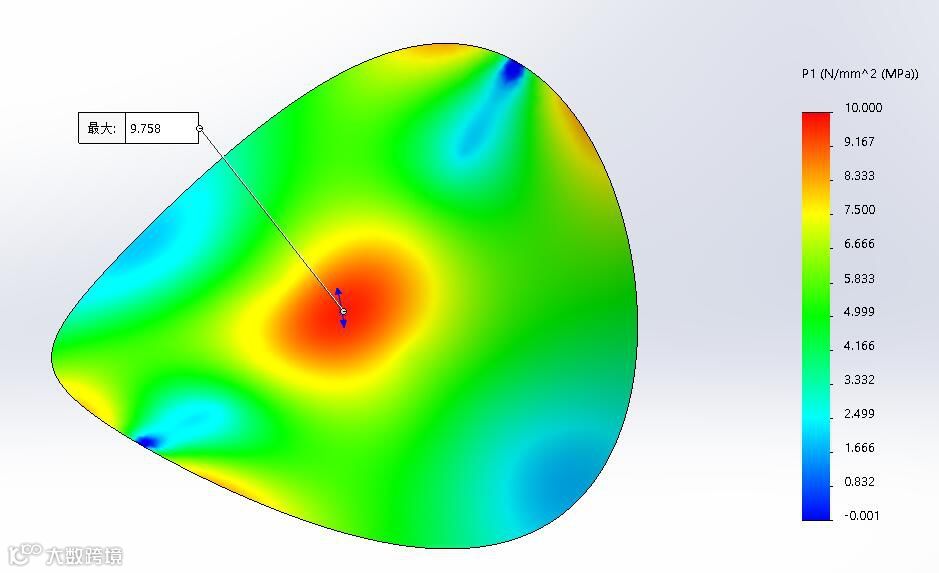

1、两边翘（实际是一种双曲面造型），得到应力云图如下：
应力最大值出现在正中间，分布区域不大。主要考察第一主应力。

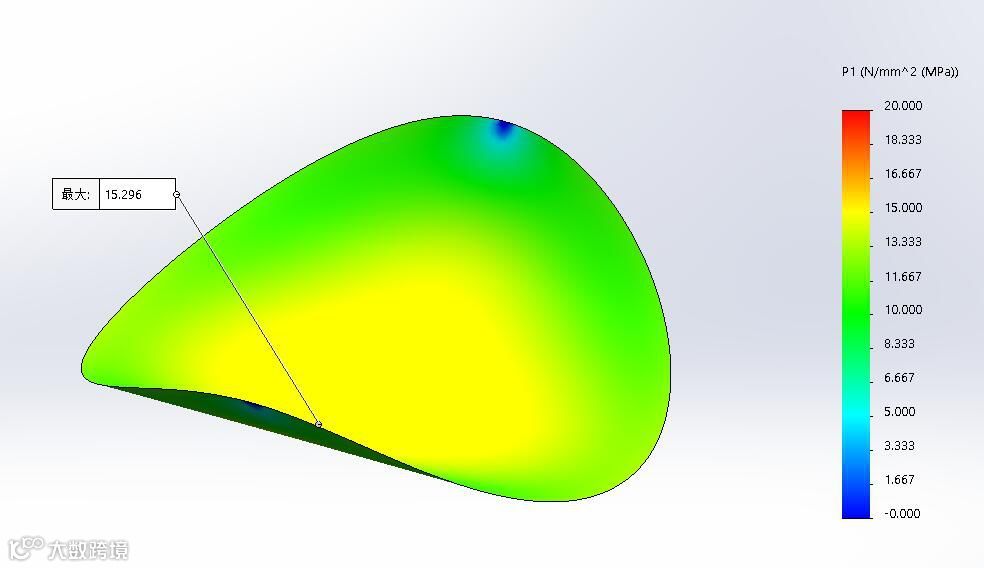

2、一边翘，得到应力云图如下：应力最大值出现在正中间，分布区域较大。

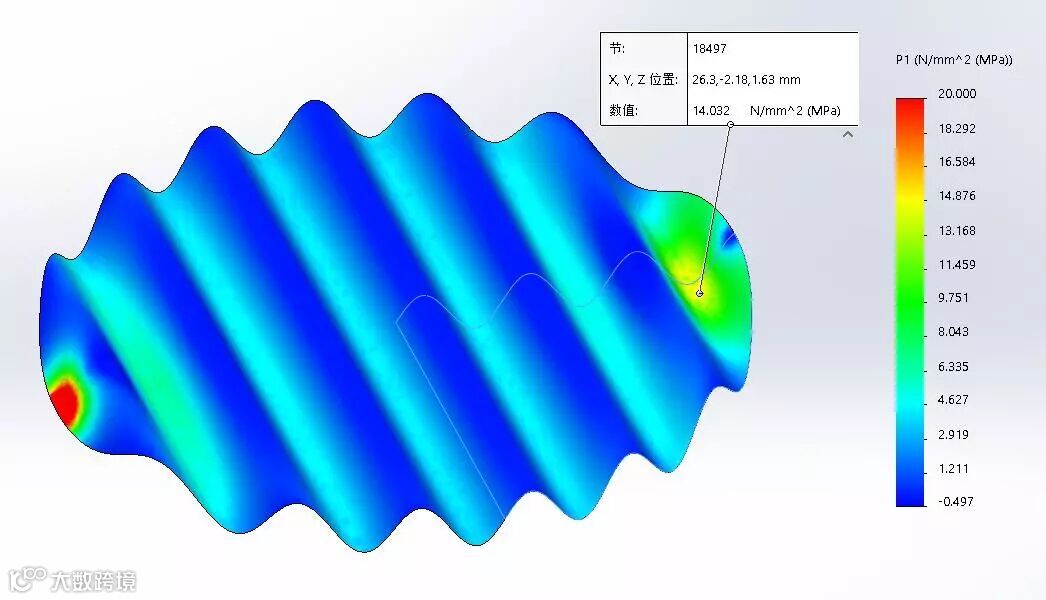

3、波浪的造型两个方向受力效果区别比较大，我们做两个分析。应力云图如下：

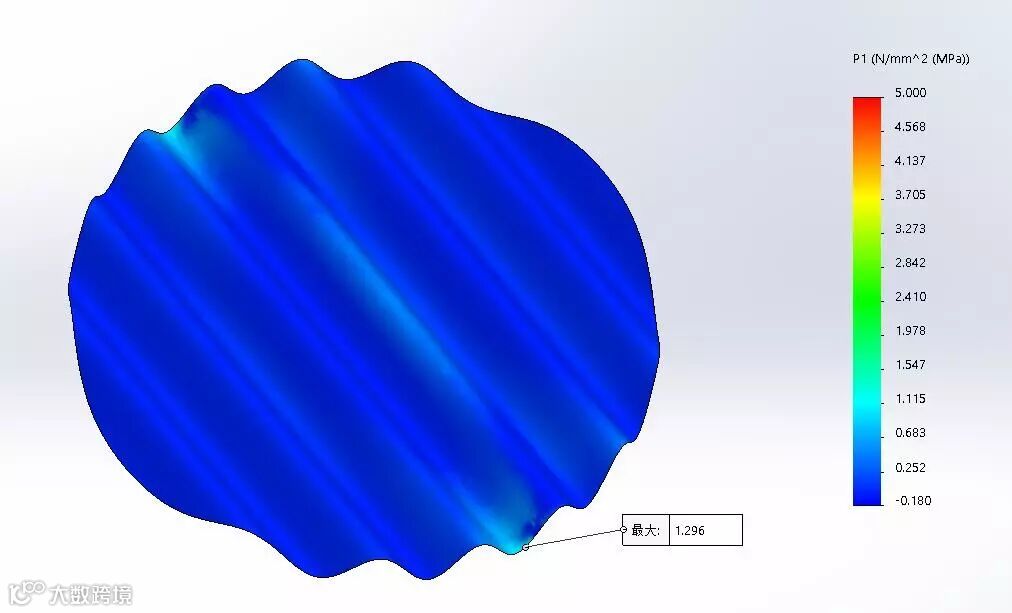

方向1局部应力出现在两边，方向2的应力值很小，应该是非常安全的状态。
对比三种分析结果，双曲面的应力值最小而且分布范围也最小。一边翘和波浪的造型都是不对称结构，方向1和2的区别比较大。可以得出结论是双曲面的薯片造型不容易碎。
通过结果分析，可以猜想还有一种结构应该也是比较好的，就是综合波浪和一边翘的造型。这个就留给我们感兴趣的朋友去做一个设计验证了。本期详细操作过程点击下方视频文件查看。
