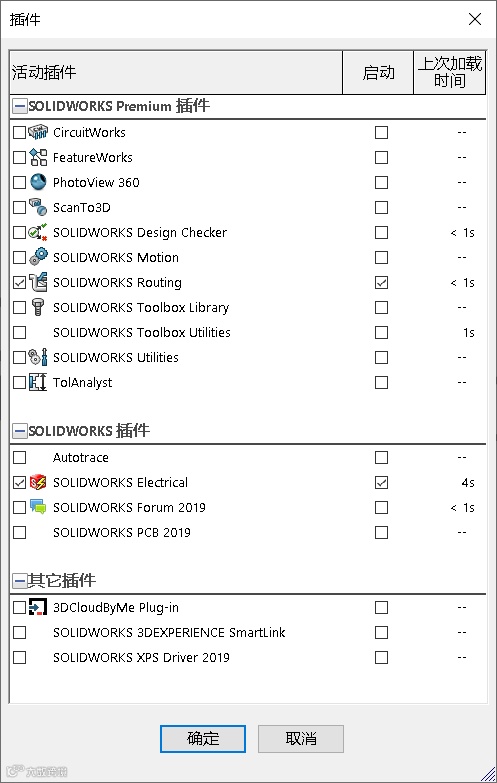

SOLIDWORKS 3D CAD中包含有很多的插件可以帮助我们提高工作效率。应用SOLIDWORKS插件将设计效率提升到新的高度！插件如下图（Premium版本）：
今天要与大家分享的主题是，SOLIDWORKS快速完成设计规则检查，即SOLIDWORKS中Design Checker模块的介绍。Design Checker是SOLIDWORKS Professional或以上版本所包含的插件工具。
1、如何快速检查设计、图纸是否符合公司标准，避免繁琐、费时、费力、易于出错的人工检查。
2、检查发现，图纸与标准不一致，如字体类型、大小等，如何快速修正？
3、如何找出手工修改过的尺寸，避免尺寸没有反映真实模型大小。
4、如何确认零件所用材料符合公司要求，避免增加设计用的材料种类。
要解决以上的问题，我们就需要对我们的设计（工程图）进行检查：
对设计的检查，首要是确认已完成的设计、图纸的合规性，确认设计符合公司标准，包括绘图标准、设计质量标准，材料选择等多方面的标准；同时可以发现被覆盖过的尺寸，即没有反应真实的模型大小的尺寸，这在二维绘图时代是经常发生的。也可以检查外部参考是否最新，避免引用老版本的文件，进而避免潜在的设计问题。
设计检查的意义是多方面的，简而言之，设计检查可以确保我们的设计更加规范、质量更高。
设计检查的工具呢，就是我们的 SOLIDWORKS Design Checker，首先我们了解一下如何生成检查标准，即编制检查。我们既可以跟随软件向导来自定义检查规则，也可以从现有文件创建检查规则并创建标准文件，已有文件的格式可以是零件、装配体、工程图或者模板，当然也可以是已有的绘图标准。

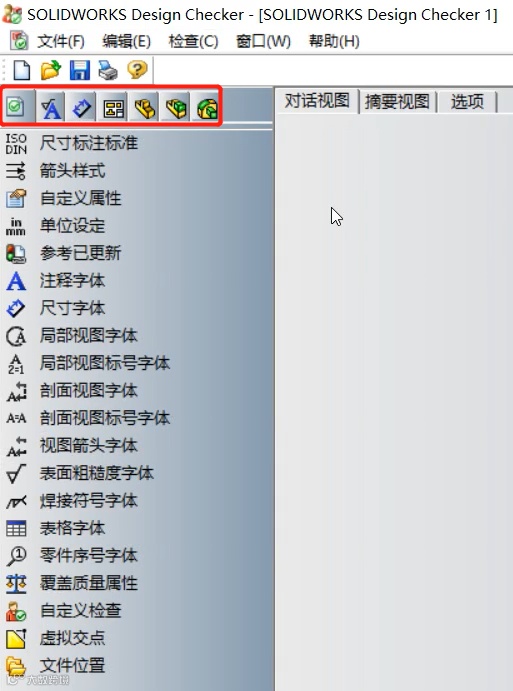

Design Checker的界面如下图所示，它支持多种检查项目，文件检查中包括尺寸标注是否符合标准、箭头样式是否符合标准 、自定义属性填写是否符合标准等等。特别要提到的是这里还可以检查模型的初始质量是否被修改，甚至还可以使用宏来自定义检查项目。
尺寸检查主要针对文件中的尺寸，这里要特别提及的是覆盖尺寸与重叠尺寸。覆盖尺寸可以识别具有覆盖值的尺寸，可以确保尺寸反映真实的模型信息。重叠尺寸可以识别存在交叉的尺寸线或延伸线，也即检查图面是否整齐、易于读取。
工程图文件检查主要针对工程图，这里要特别提及的是标题块与BOM零件序号。标题块不仅可以识别标题框中的属性是否均已填写，而且可以检查所输入数值是否符合要求。BOM零件序号可以识别材料明细表中缺少零件序号的项目，避免漏标序号。
零件文件检查，主要针对SOLIDWORKS零件，检查选取的零件材质是否符合标准，折弯系数表是否符合标准。
装配体文件检查，主要针对SOLIDWORKS装配体，特别需要提及的是外部参考的检查，它可以列出指定状态的外部参考，如当前处于断开状态的外部参考。
特征检查，主要针对特征级别进行检查。需要特别说明的是特征错误警告与完全定义草图，前者可以识别具有重建模型错误或警告的特征，后者识别未完全定义的草图。两者结合可以充分检查设计质量，是否存在建模错误、草图是否完全定义等。
下面我们通过一个视频来看一下SOLIDWORKS Design Checker是具体如何帮助我们快速完成设计规则检查的。
