SOLIDWORKS 2022钣金新增功能-编辑法兰轮廓

这次SOLIDWORKS 2022版本出现了很多的新功能。

今天给大家讲一下钣金这块新增功能，SOLIDWORKS钣金这块功能十分强大，也是不断在完善，接下来让我们一探究竟吧，SOLIDWORKS 2022钣金模块的新功能。

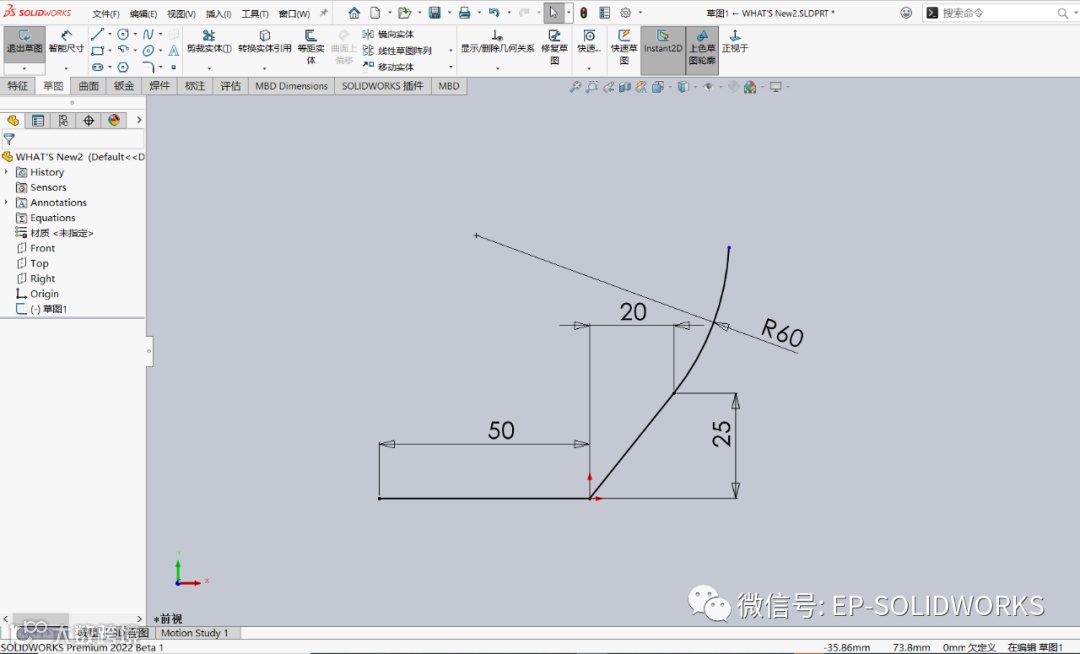

1、首先，我们画一个草图，定义草图，如图1-1所示。

图1-1

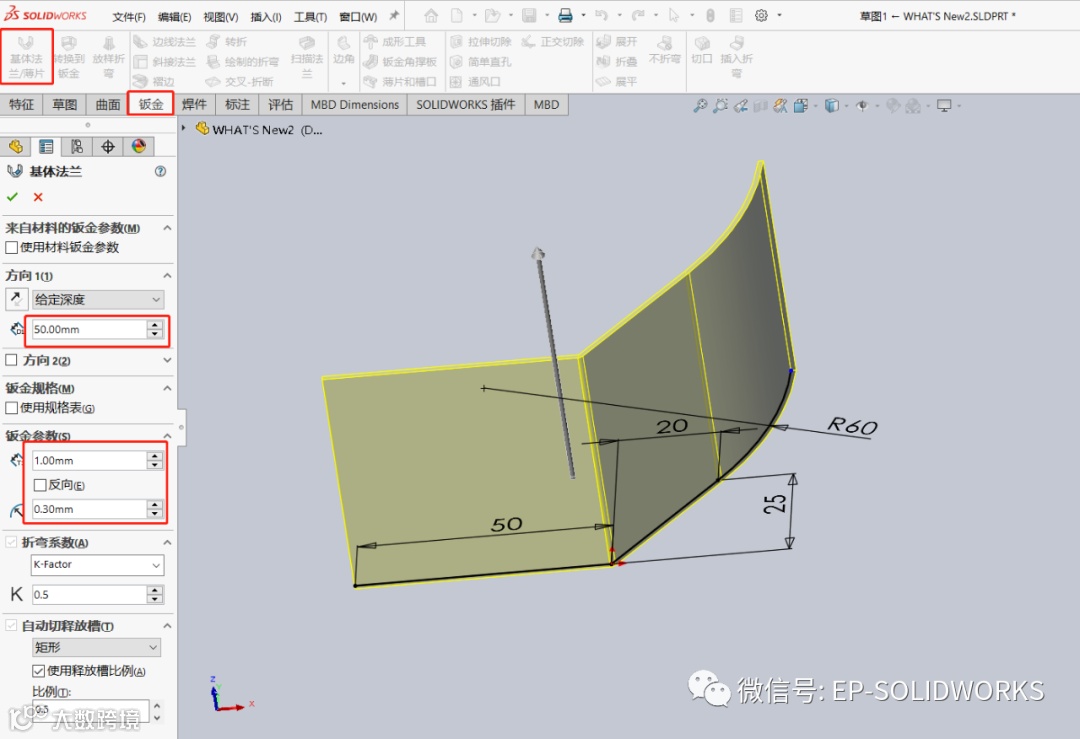

2、点击【钣金】，选择【基体法兰/薄片】，设置拉伸长度为50，钣金参数不变（可根据自己需要调整）。打勾即可生成简单的钣金薄片特征，如下图2-1所示。

图2-1

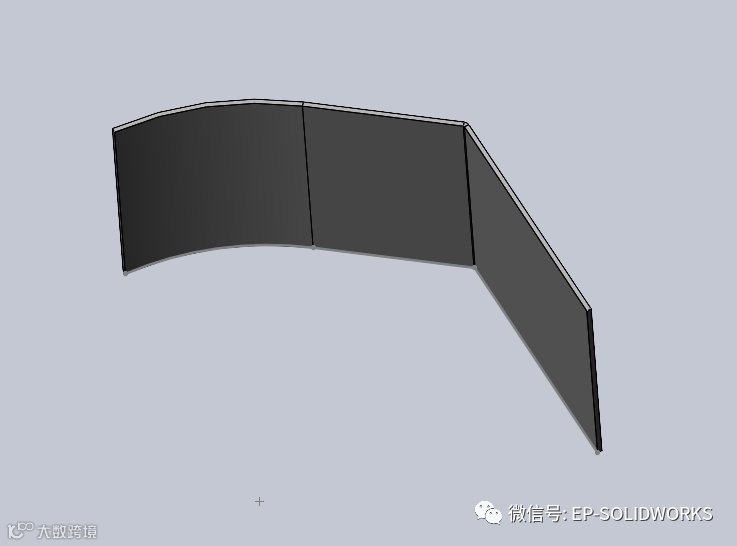

效果图如图2-2所示：

图2-2

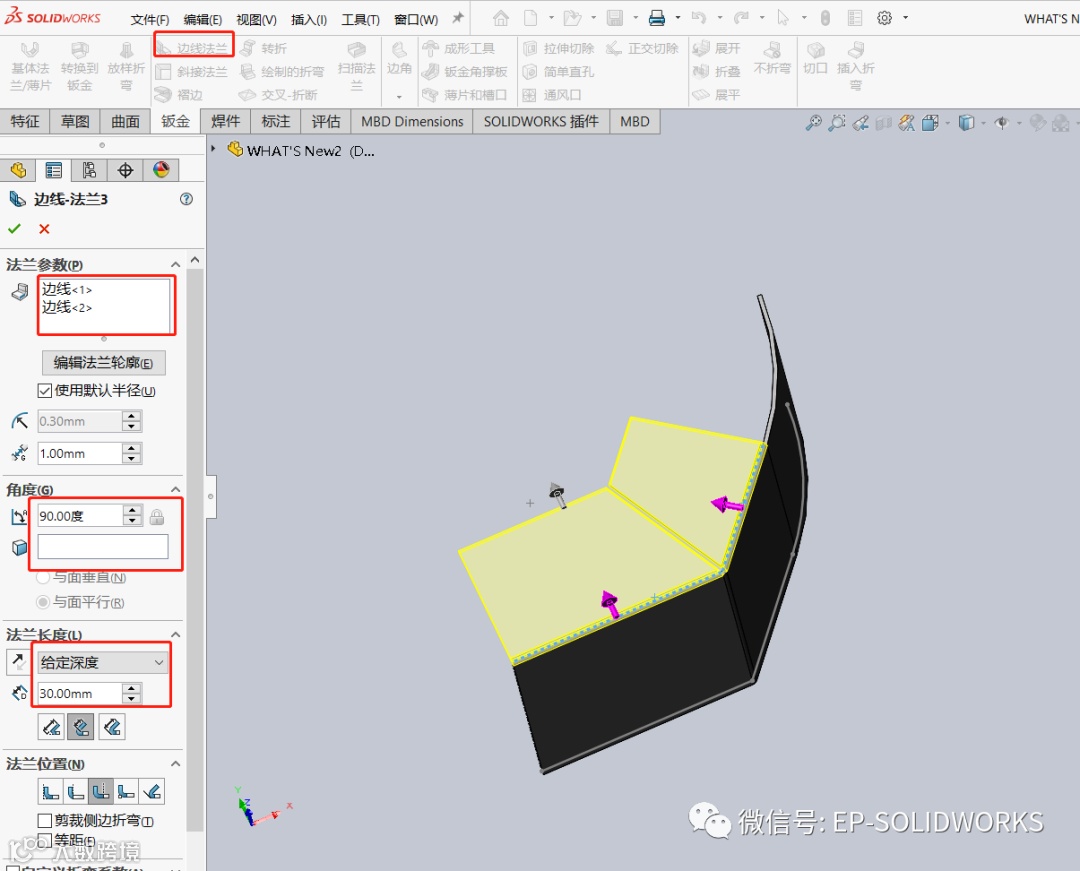

3、接下来点击钣金模块的【边线法兰】，选中要延申边线法兰的边线，拉伸长度设置成30，角度默认（可以调整角度），法兰位置选择折弯在外，如图3-1。

图3-1

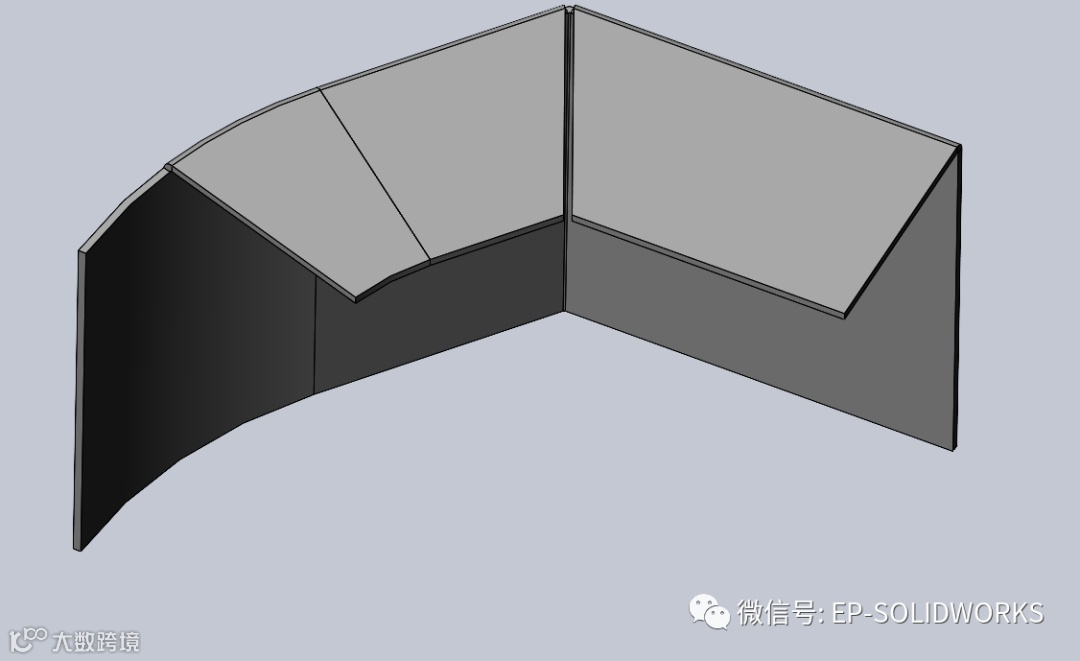

效果图如图3-2所示：

图3-2

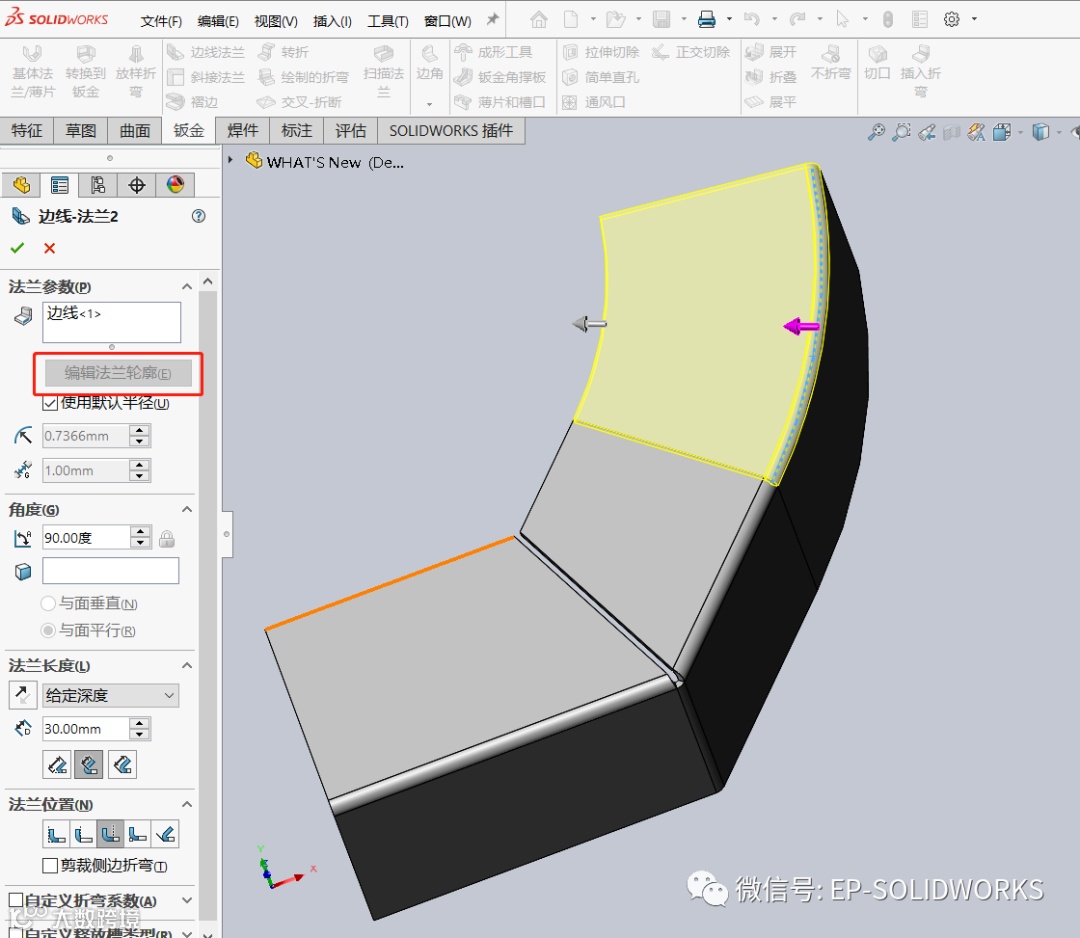

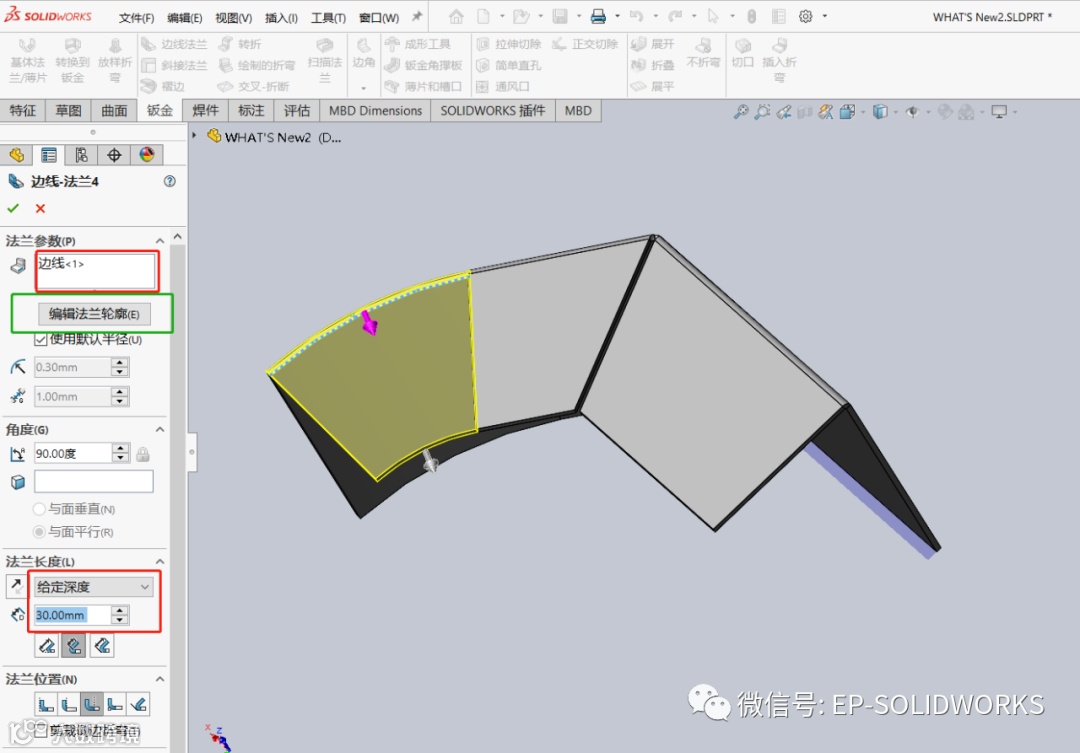

4、接下来我们选择曲线做边线法兰，延申长度设置成30，角度默认，图4-1中我们可以看到编辑法兰轮廓被激活，这是SOLIDWORKS 2022之前版本没有的，如图4-2所示。

图4-1

图4-2

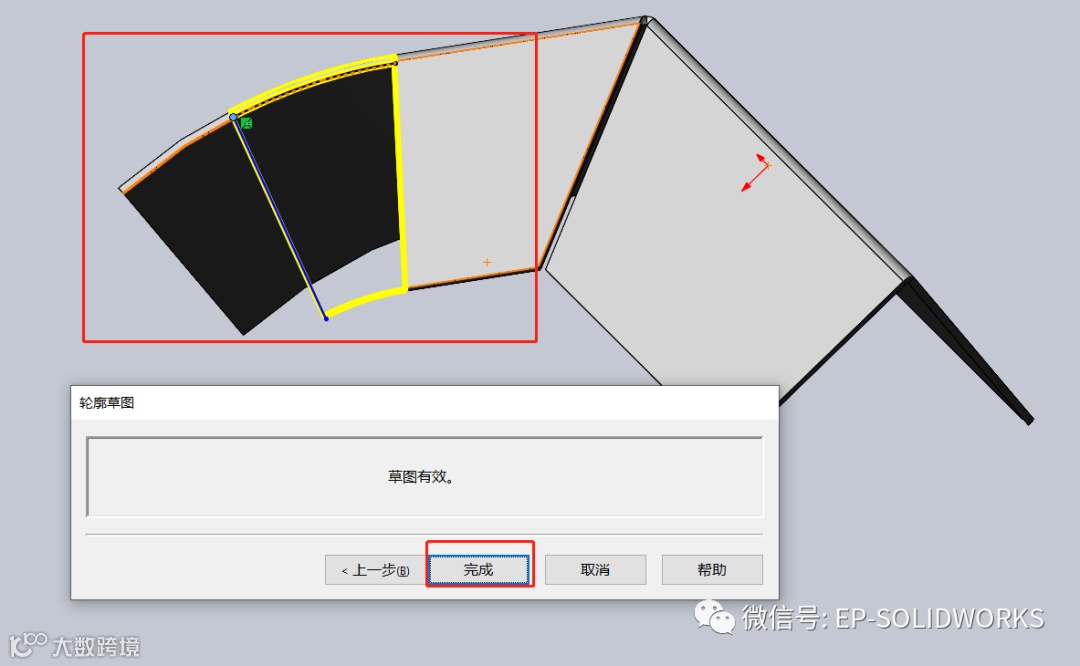

5、我们点击【编辑法兰轮廓】，调整好位置后，点击完成即可5-1。

图5-1

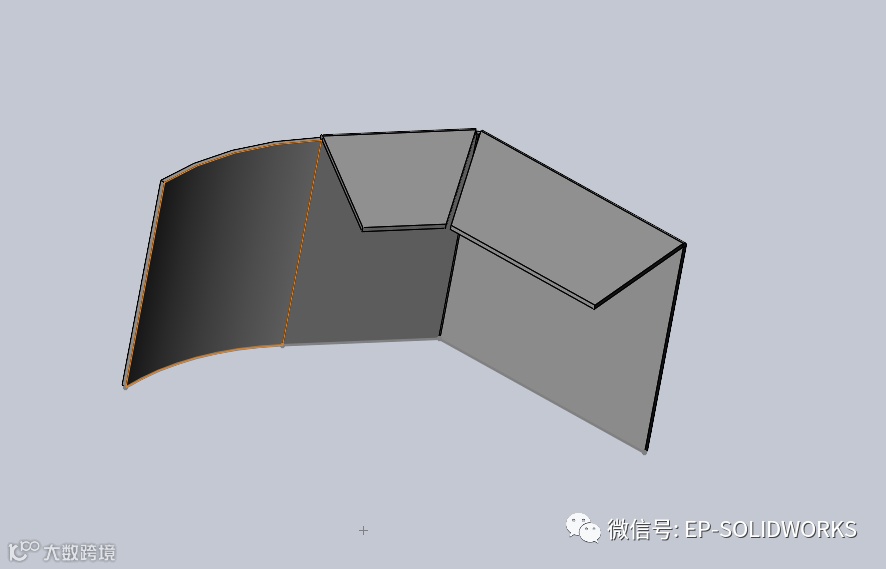

【编辑法兰轮廓】后的效果图如下图：

这个新功能的好处就是：SOLIDWOKRS 2022之前的版本，钣金件对于在非线性边线上创建边线法兰，不能编辑非线性边线法兰的草图。而有些钣金件在实际生产中不需要用到满边去做折弯，所以这个功能出现后，不但可以提高工程师设计效率，还能帮助企业减少材料成本。大家一起期待吧！
