X-Desgin中草图重用，提升设计效率

本次内容给大家分享在3D EXPERIENCE中X-Desgin中如何能够重用草图，提升设计效率。

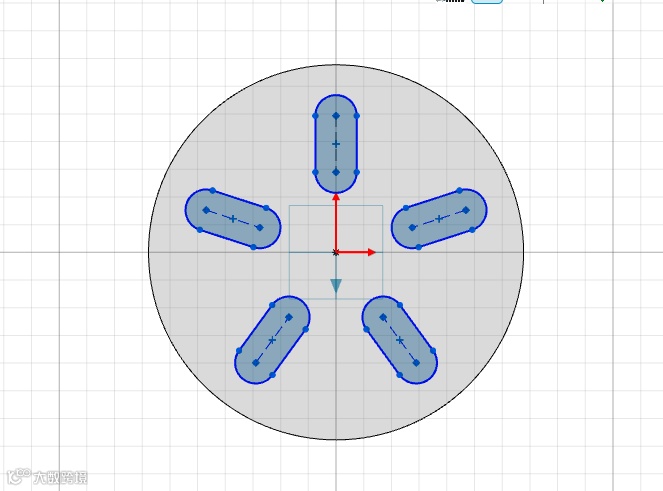

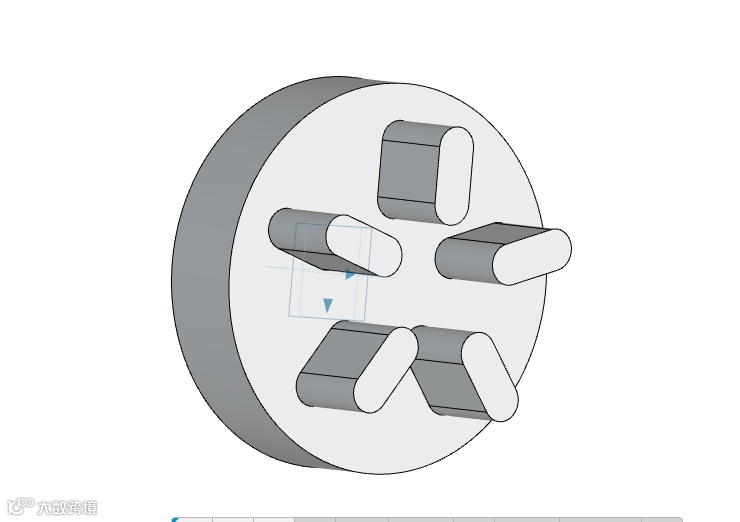

首先我们打开X-Desgin这个程序，我们使用一个简单的模型给大家展示，如图：我们需要用这个阵列草图来生成实体，但是如果之前有绘制过这个草图，就可以拿来进行设计重用，那么如何将其它模型的草图应用到这个模型呢？

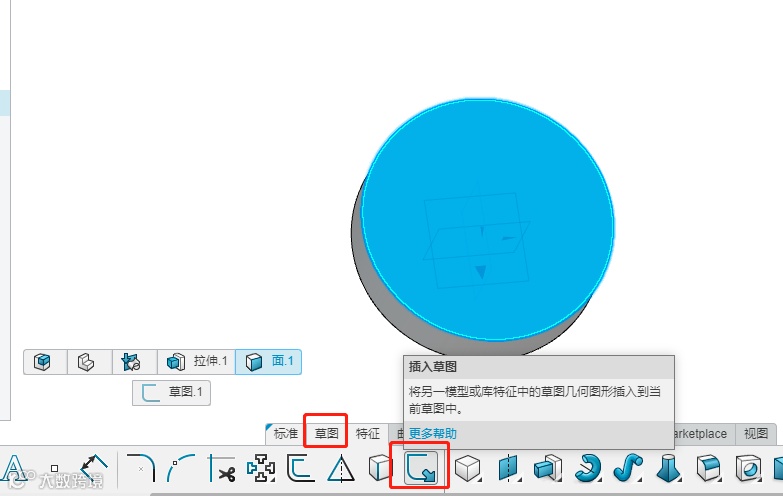

1. 实现我们将该草图删除，在下方的草图选项栏中找到【插入草图】如图：

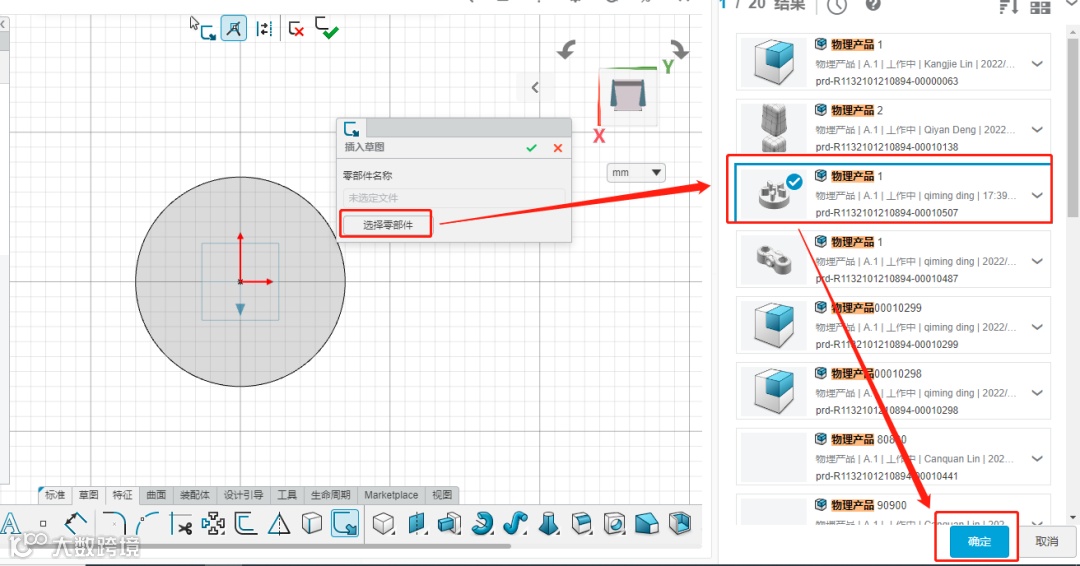

2. 点击【插入草图】之后，点击【选择零部件】，就是选择之前用过这个草图的模型，选中模型之后就可以点击确定，如图：

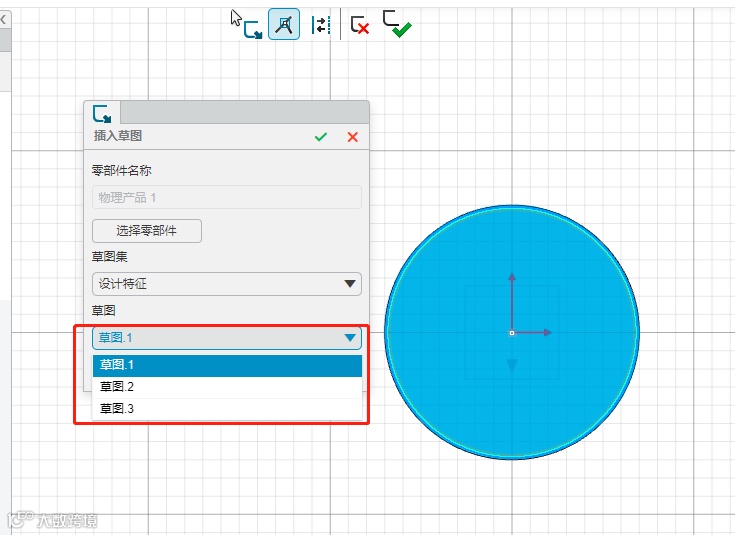

3. 完成上述步骤后，下面是本例中关键的部分：程序会提醒您在该引用的模型中含有多个草图，需要你手动选择需要哪个草图。详图如下：

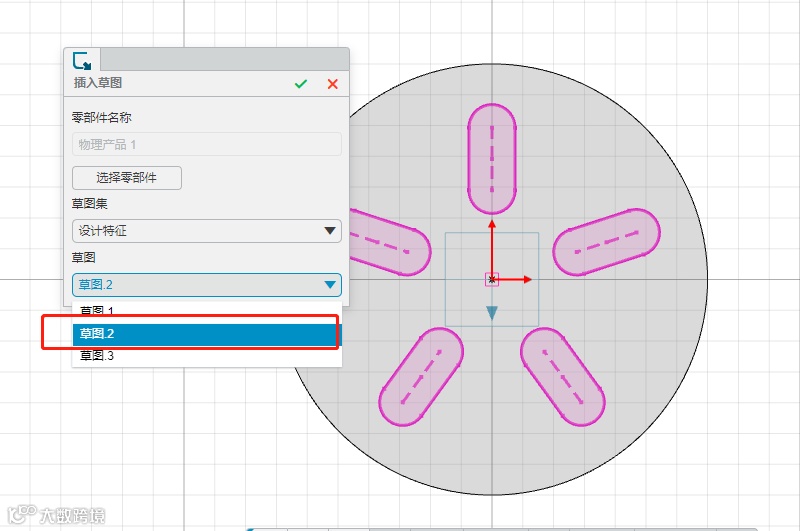

4. 这里我们选择槽口阵列的草图，如图：

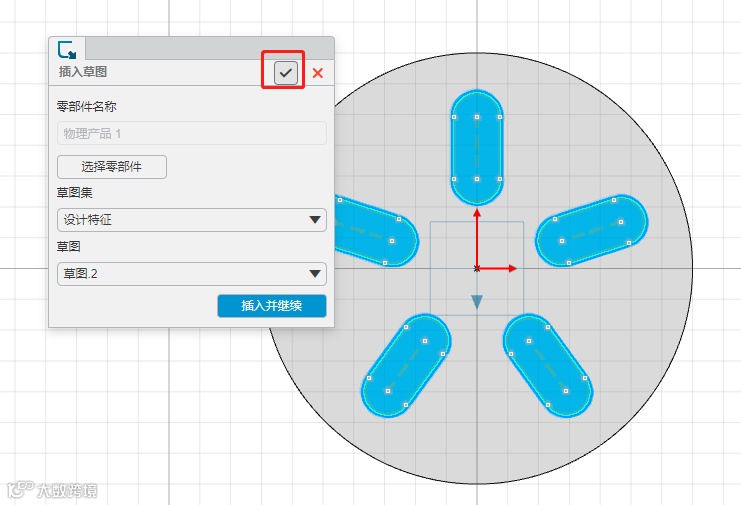

5. 选择好需要重用的草图之后，在右上方点击确定即可，如图：

同时也可以多次引用其它模型的草图，这个是没有限制的，草图完全插入后，就可以完成接下来的生成实体的命令，如图：
