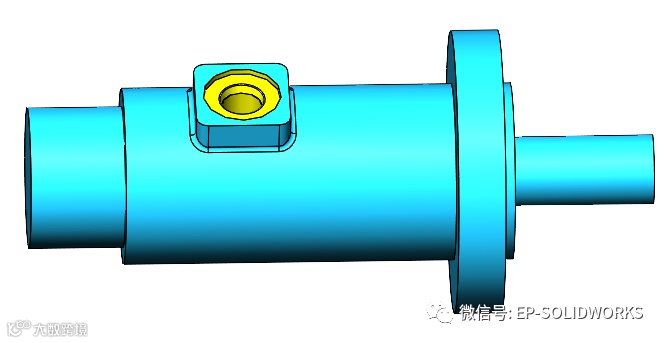

之前我们已经分享过以圆心定位的库特征创建方法，今天我们继续分享以边线定位的库特征创建方法。如图1所示
图1

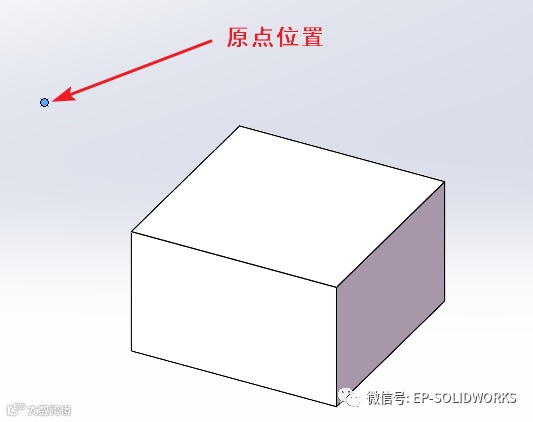

步骤1、新建一个零件，隐藏默认基准面和原点。在远离原点的位置绘制一个方块。如图2所示。这里远离原点目的是为了避免误捕捉默认参考
图2

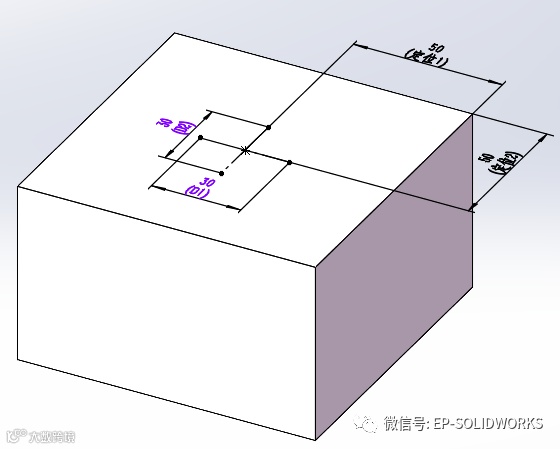

步骤2、选择方块顶面绘制一个草图。如图3所示，这个草图面是库特征使用时的放置平面。然后在直线中点绘制一个草图点，通过两个边线与点进行定位。绘制完草图后退出草图编辑
图3

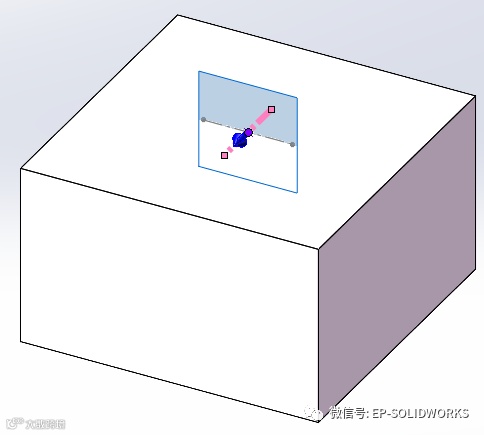

步骤3、以草图直线和直线中点为参考创建一个新的基准面，如图4所示
图4

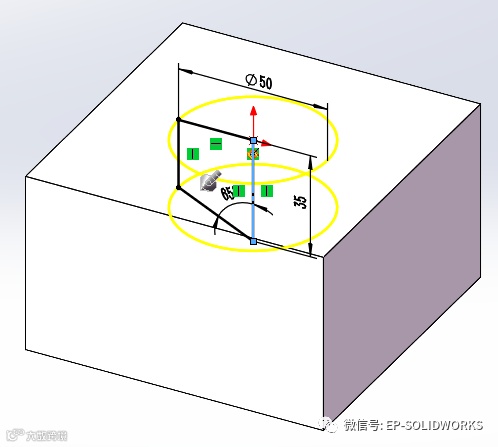

步骤4、在新基准面开始绘制所需要生成库的特征。如图5所示
图5

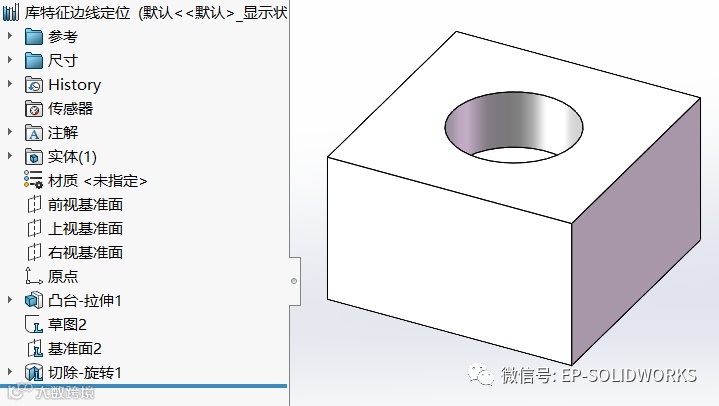

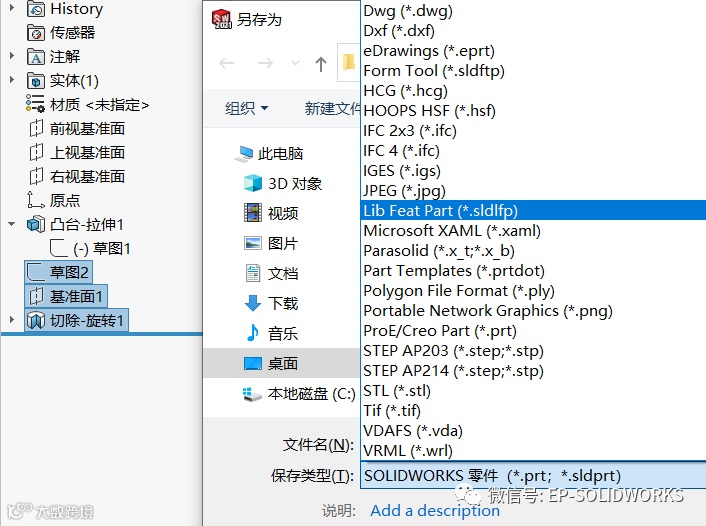

步骤5、选中要生成库特征的特征，需要包含前面生成特征所需的基准面。选择另存为*.sldlfp后缀。如图6所示，生成库特征后，库特征带L图标，如图7所示。关闭库特征模型
图6
图7

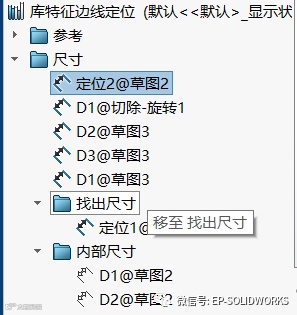

步骤6、展开“尺寸”文件夹，把两个定位的尺寸拖到到“找出尺寸”文件夹，不允许覆盖的尺寸拖到“内部尺寸”文件夹。如图8所示
图8

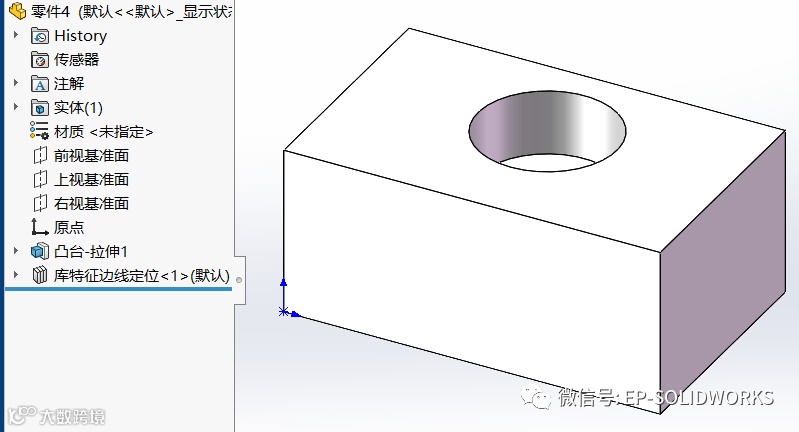

步骤7、新建一个零件进行验证库特征。如图9所示
图9
结束。
