DraftSight是一款优秀的二维CAD软件，功能强大，入门容易，广泛用于建筑、机械、设备等行业。动态图块是DraftSight提高生产效率的工具之一，对于一些工程中常用的图形，可以把它制成动态图块。操作如下：

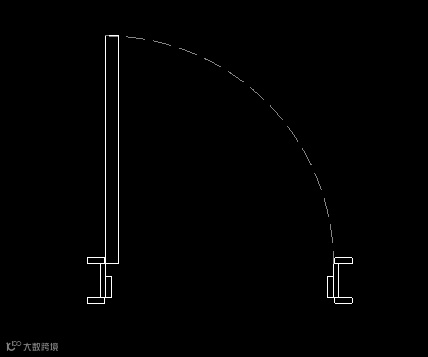

1、用矩形工具、圆弧工具绘制如下的图形，如图1所示。
图1

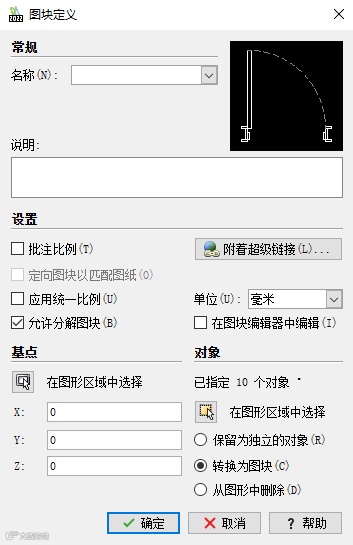

2、使用定义图块命令，制作一个临时块，如图2所示。
图2

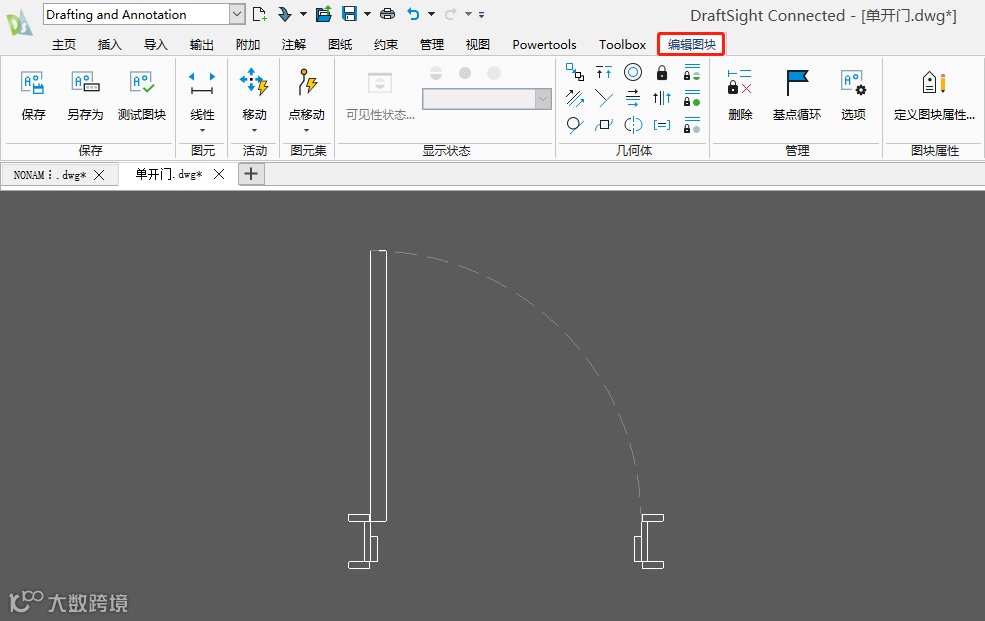

3、双击图块，进入“编辑图块”状态。
图3

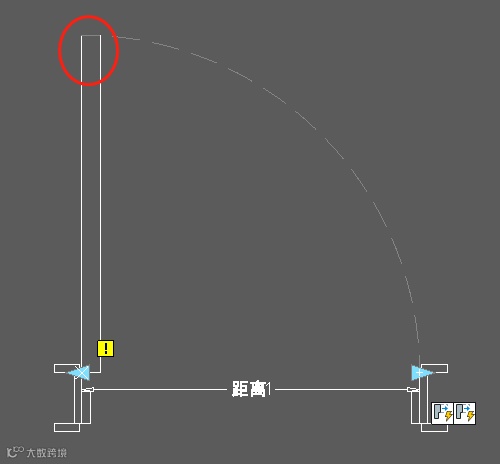

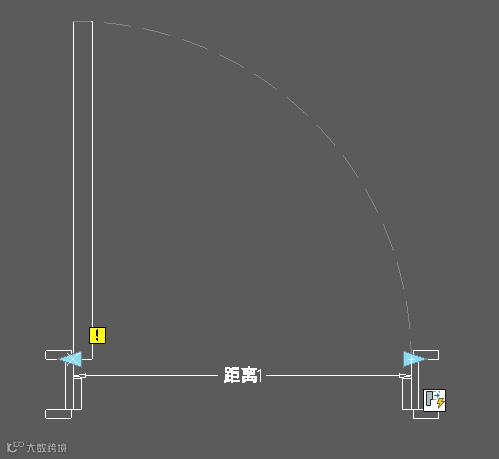

4、使用图元下拉菜单的【线性】标出门的距离，通过活动下拉菜单的【拉伸】选择距离1，并定义将要拉伸的点，选择拉伸的框架和对象，这里的对象是右下角位置，如图4所示。
图4

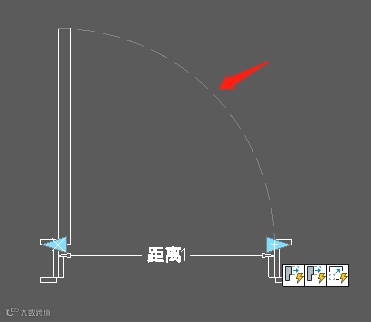

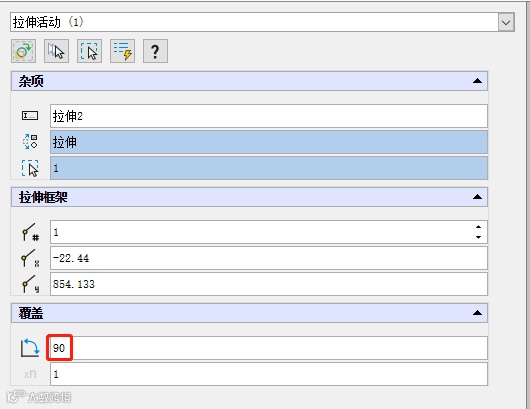

5、对门的红色区域也要执行拉伸活动，并修改角度为90度，如图5所示。
图5

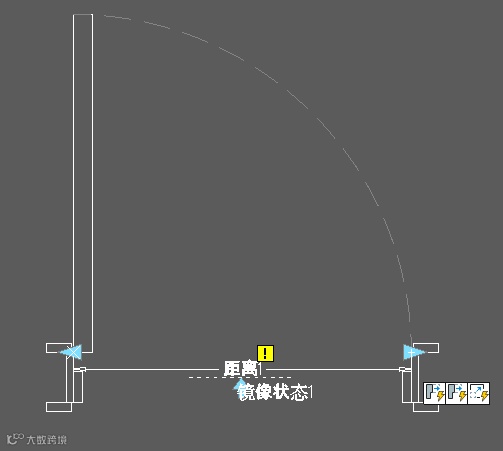

6、使用活动下拉菜单【缩放】命令，选择距离1，对象选择虚线，如图6所示。
图6

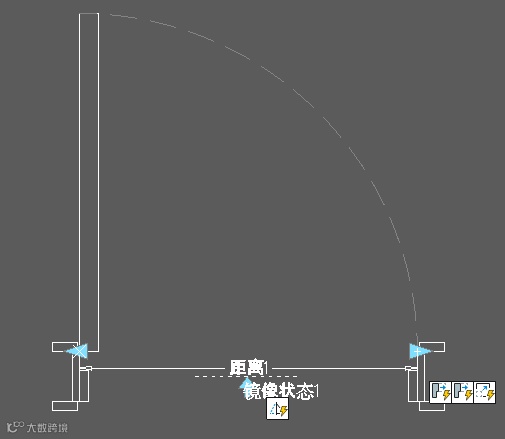

7、使用图元下拉菜单的【镜像】命令，在图中指定位置制作一根水平的镜像轴，点击活动下拉菜单的【镜像】命令，选择镜像状态1和对象，如图7所示。
图7

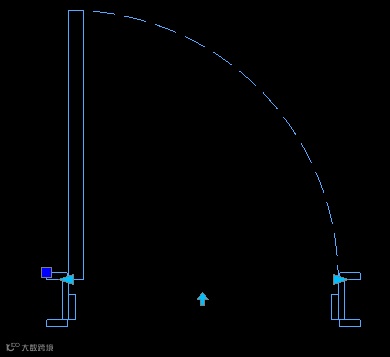

8、关闭【编辑图块】状态，并保存。点击门上面的夹点或箭头，可以快速编辑，如图8所示。
图8
