导读：本次内容给大家分享在SOLIDWORKS PDM中如何在PDM材料明细表中进行编辑，这样如果我们想要在材料明细

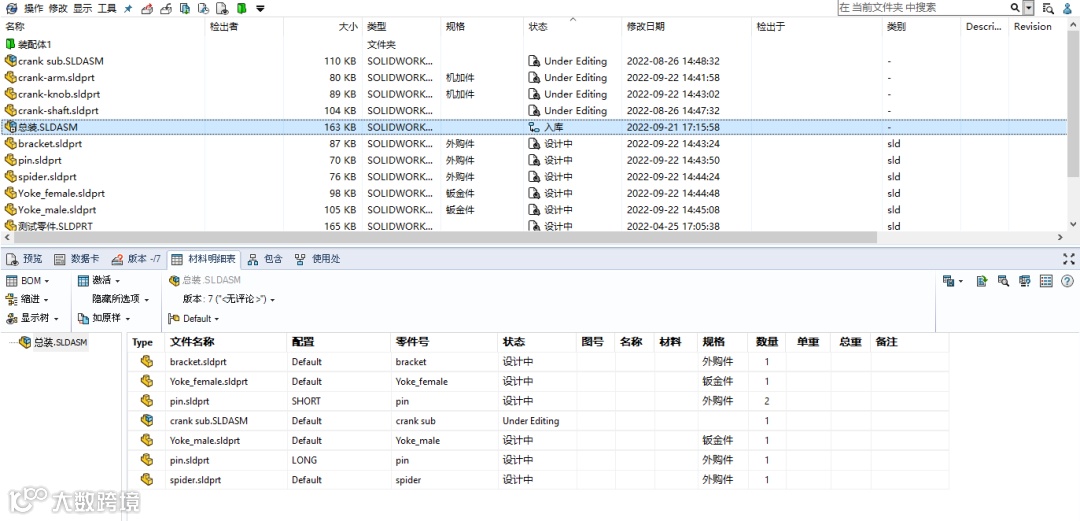

本次内容给大家分享在SOLIDWORKS PDM中如何在PDM材料明细表中进行编辑，这样如果我们想要在材料明细表中想要增加自定义属性的时候就可以更加方便。首先我们在打开一个总装的材料明细表，在计算材料明细表中是无法进行手动编辑的，如图：

01

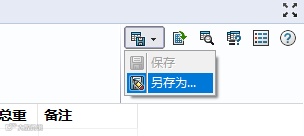

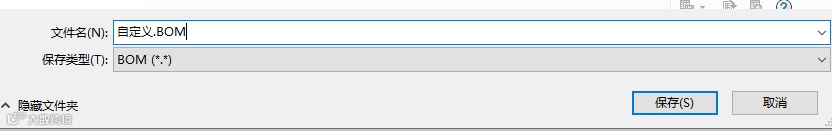

这时候我们点击【另存为】，并且对另存为的BOM进行命名为：自定义。如图：






02

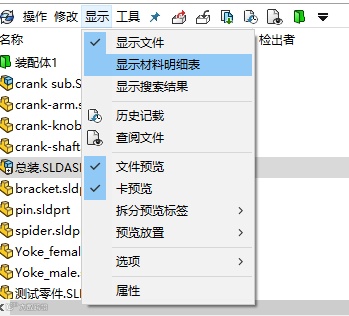

点击保存之后，然后再PDM工具栏中点击【显示】，选择【选择材料明细表】，如图：





03

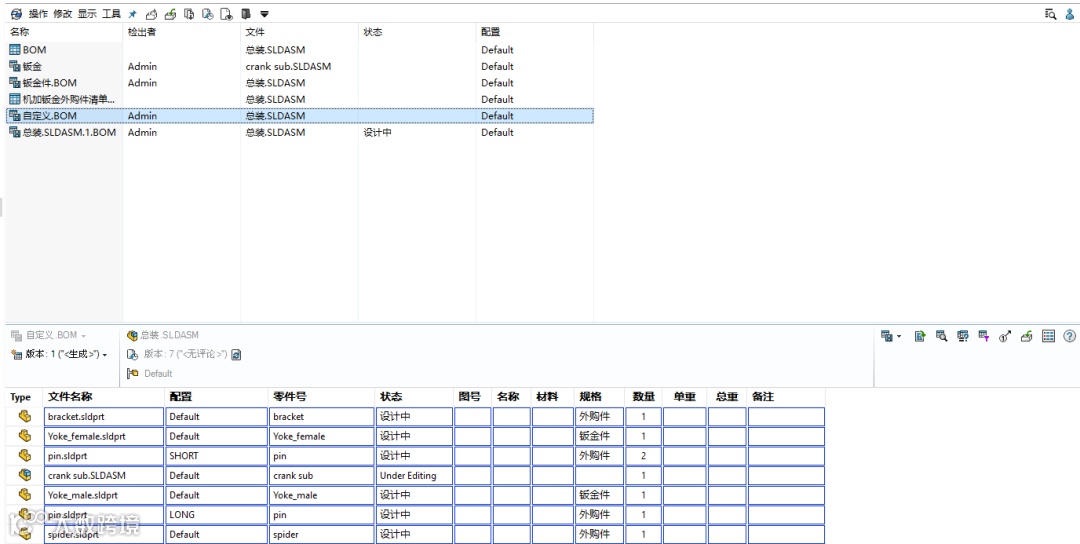

选择刚刚命名的【自定义】材料明细表，如图。





04

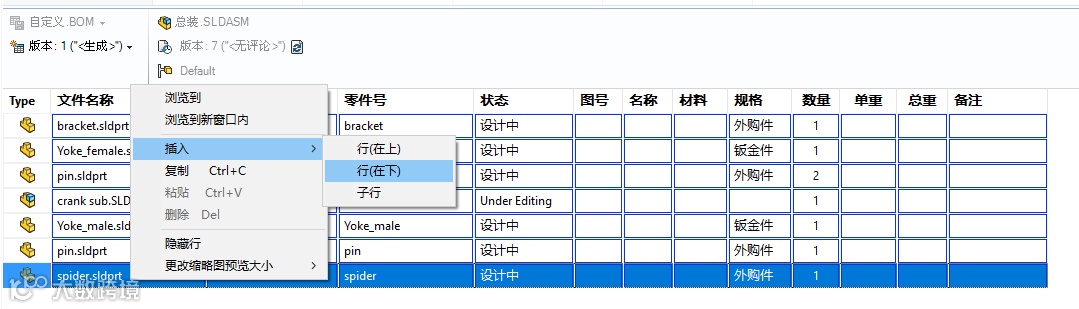

这时候可以看到自定义材料明细表与之前的计算材料明细表显示不一样，这种类型的材料明细表为命名材料明细表，接下来我们在最后一行的零件中，右击，这时候会弹出一个选项框，点击【插入】，可以根据我们的需求选择插入行到下方还是上方。





05

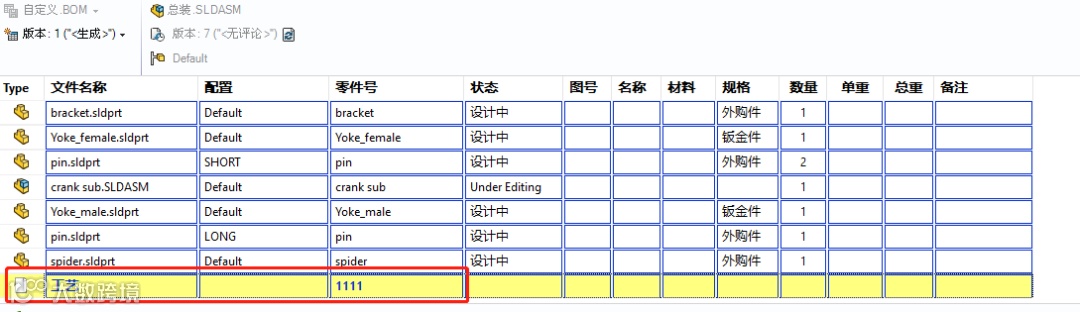

完成这些步骤之后，就可以手动添加属性了，如工艺、零件号等，如图。然后就可以点击保存，导出自定义的BOM表。
