PDM如何批量转DWG格式
本次内容给大家分享在SOLIDWORKS PDM中如何实现工程图批量转DWG格式。

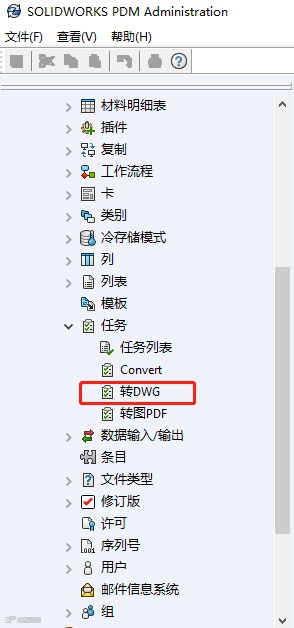

1.第一步，首先需要打开我们的PDM后台管理工具，打开后双击【任务】，新建一个任务为【转DWG】,如图：
2.第二步：根据图片来设置这个转图任务。

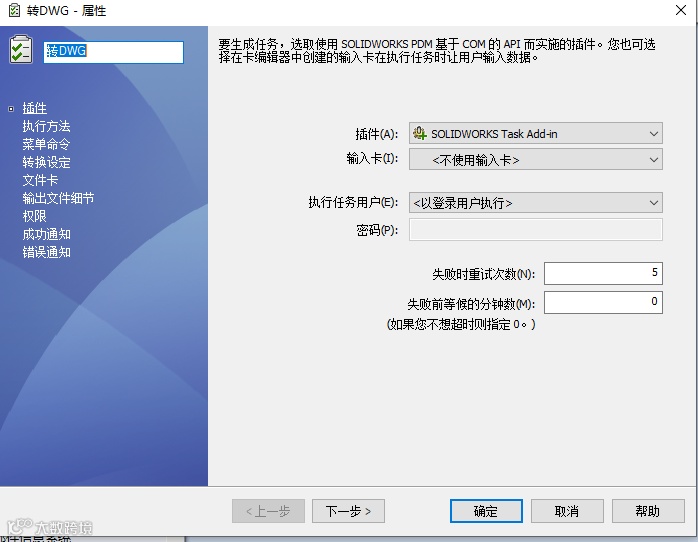

（1）设置失败时重试次数为5。

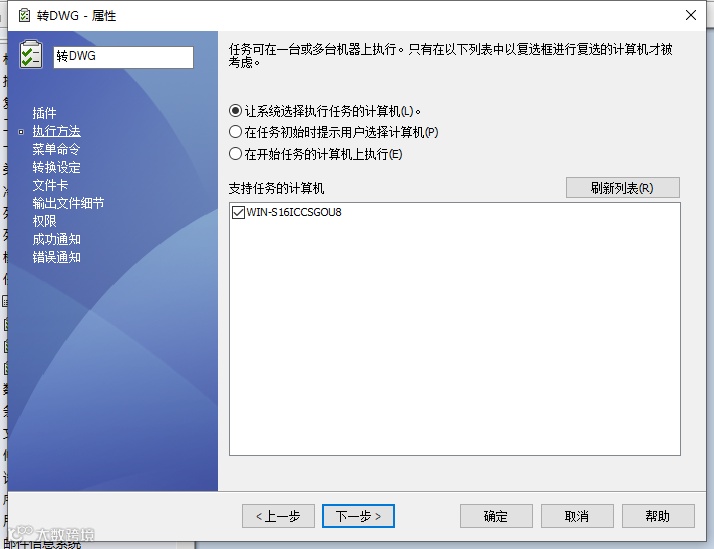

（2）选择任务主机。

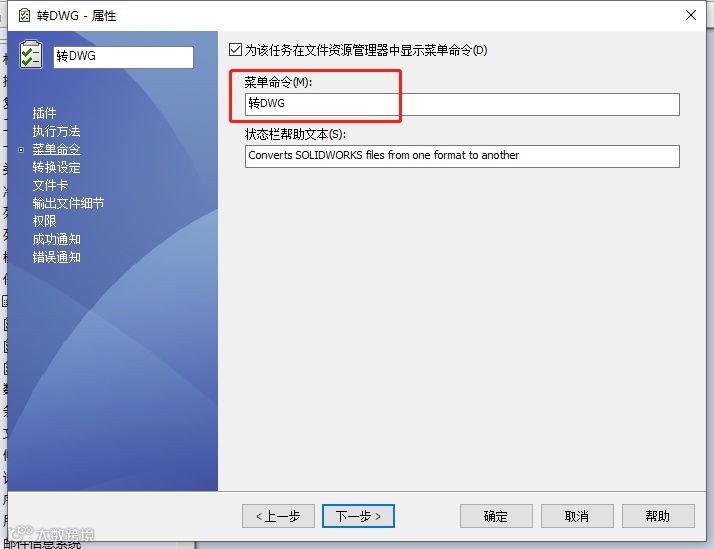

（3）在资源管理器中显示命令。

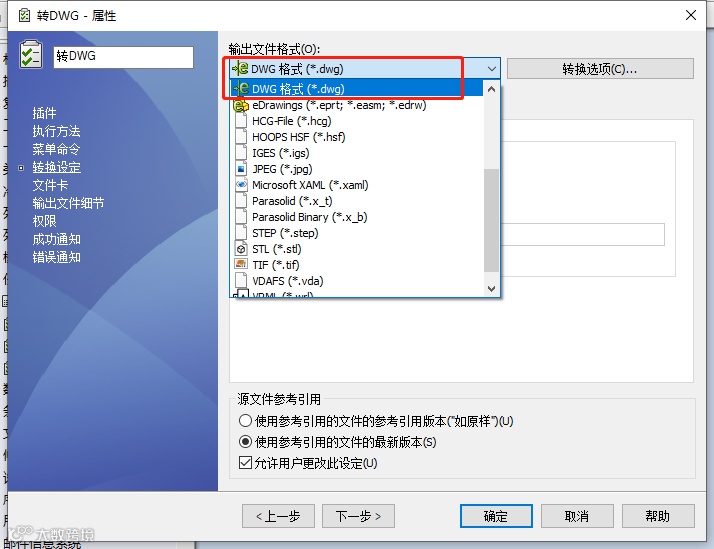

（4）设置输出文件格式为DWG,以及输出所有配置。

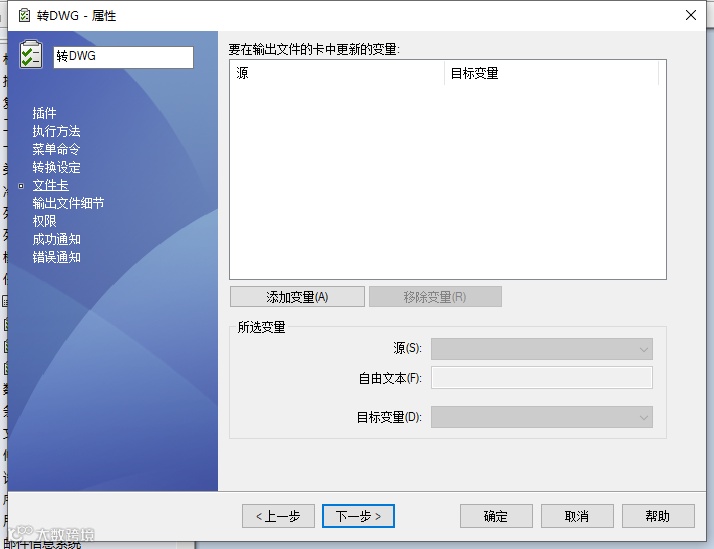

（5）变量暂时不用设置。

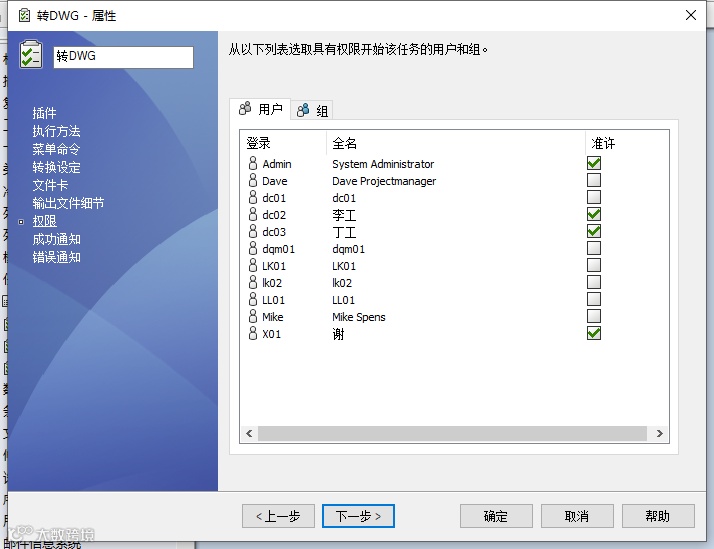

（6）设置具有执行该任务的权限。

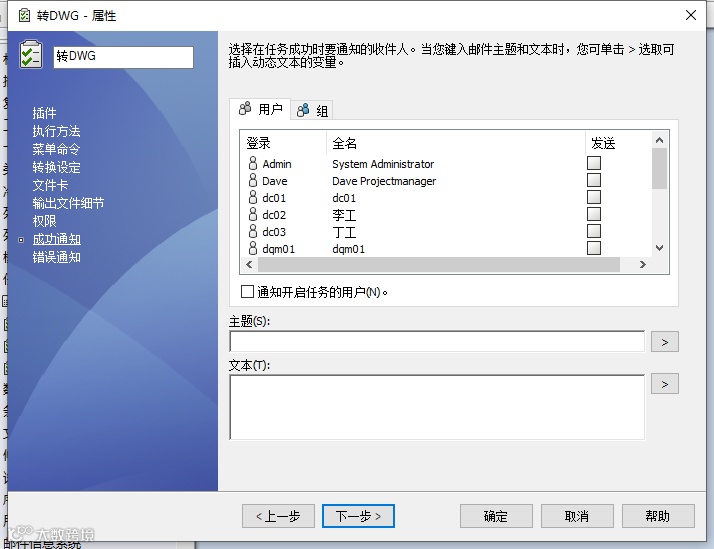

（7）成功|错误通知根据实际情况来设置。这些步骤完成之后，点击确定即可。

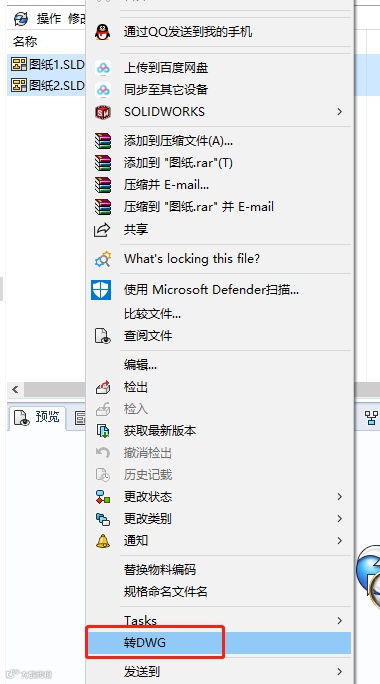

3.第三步：选择工程图，可以选择多张工程图，右击，选择【转DWG】，如图：
4.第四步，完成上述步骤之后，等待任务主机完成转图，就可以在之前设置的输出路径中看到DWG图纸了。
