通过编辑线路添加线夹，重新步路，更改电线。本练习将应用以下技术 ：
使用线夹。
旋转线夹。
编辑线路。
步路穿过线夹。
多条线路穿过一个线夹。
PART.1

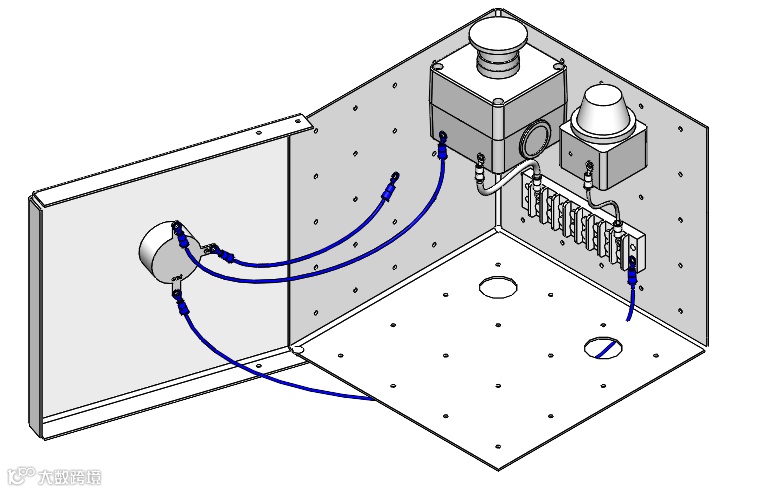

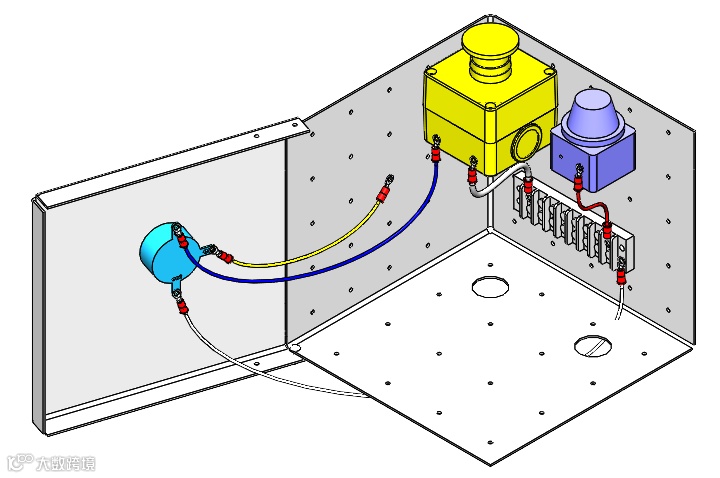

打开名称为Edit_Electrical_Lab装配体。
PART.2
首先，进入Harness_4线路装配体编辑状态。从设计树单击Harness_4，点击【电气】【编辑线路】，退出3D草图编辑，进入装配体编辑环境。
PART.3

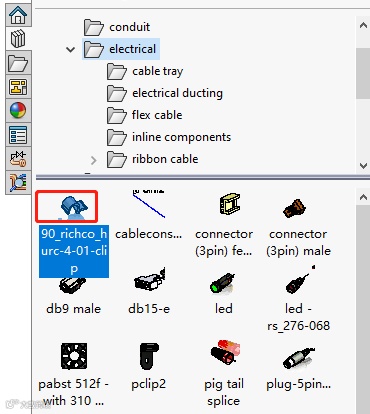

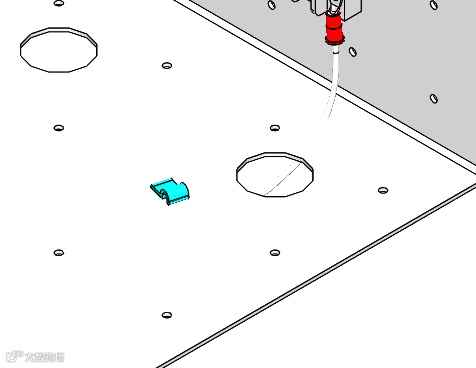

从设计库-routing-elctrical找到90_richco_hurc-4-01-clip，将它拖至图中的位置，注意在放置时，可按住Shift+方向箭调整它的角度。
PART.4

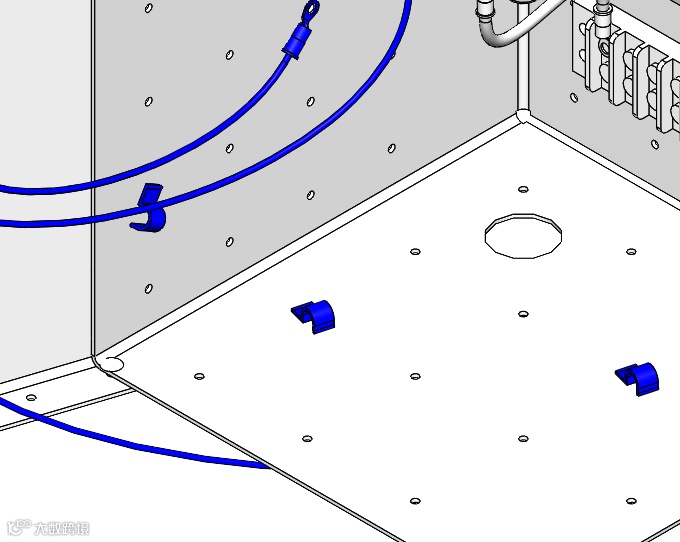

同样的操作，放置另外两个线夹。
PART.5

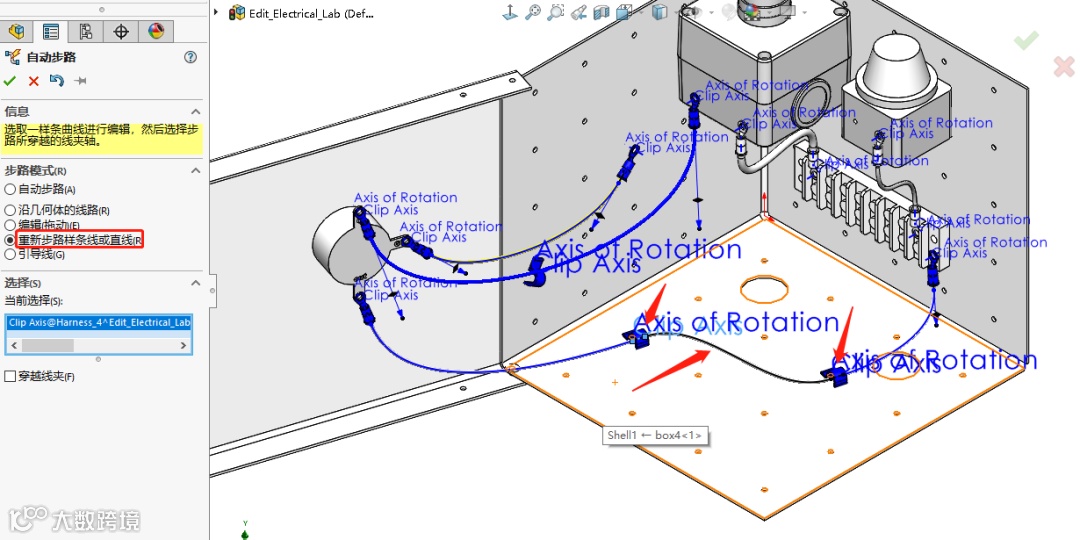

点击【自动步路】，步路模式选择【重新步路样条线或直线】，单击选择线夹的轴线和电线路径，从绘图区预览显示电线穿过了线夹，点击【确定】，关闭自动步路命令窗口。
PART.6

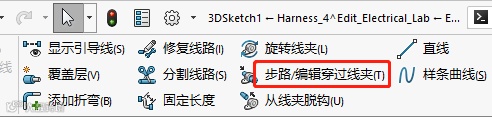

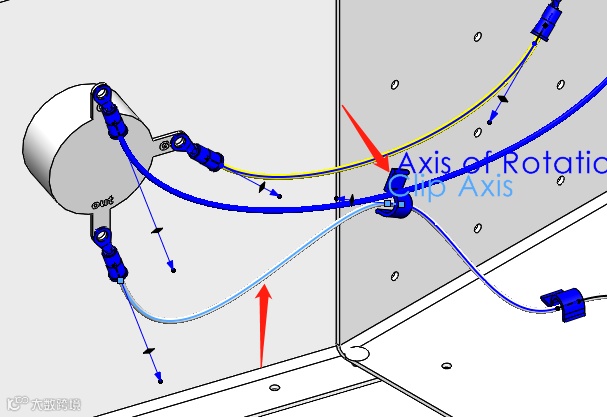

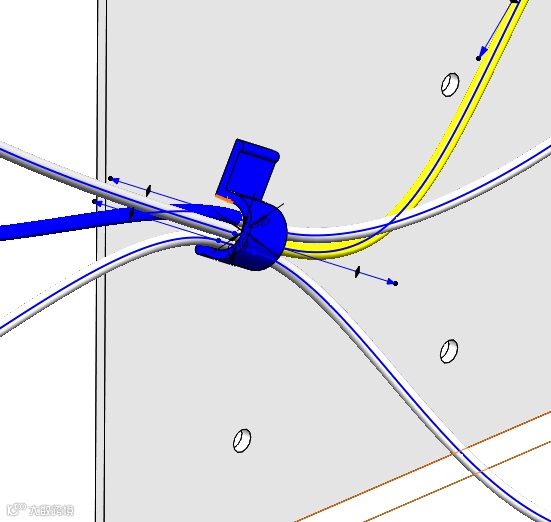

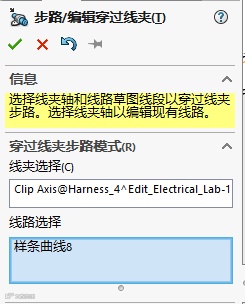

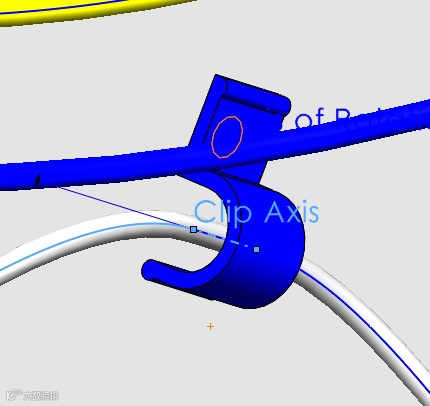

接下来，点击【步路/编辑穿过线夹】命令。线夹选择最后放置的那个，线路选择最下侧的线路，这时线路也穿过了线夹。
PART.7

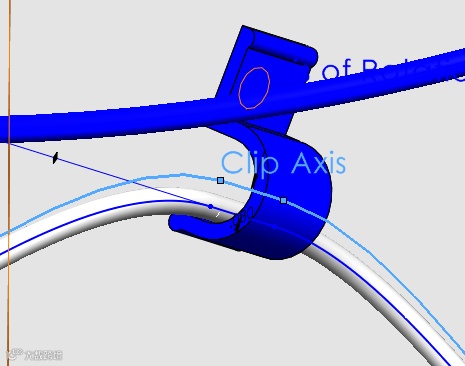

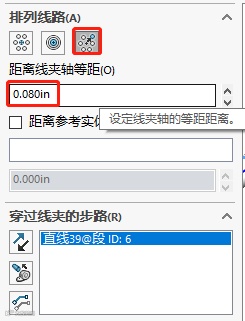

放大线夹，观察线路穿过了线夹的轴线，也可以对线夹的位置进行调整，点击排列线路中的【手动等距线路】，此处输入0.08，可根据实际情况调整，点击【确定】。
PART.8
对另外两条线也执行【步路/编辑穿过线夹】命令。
PART.9

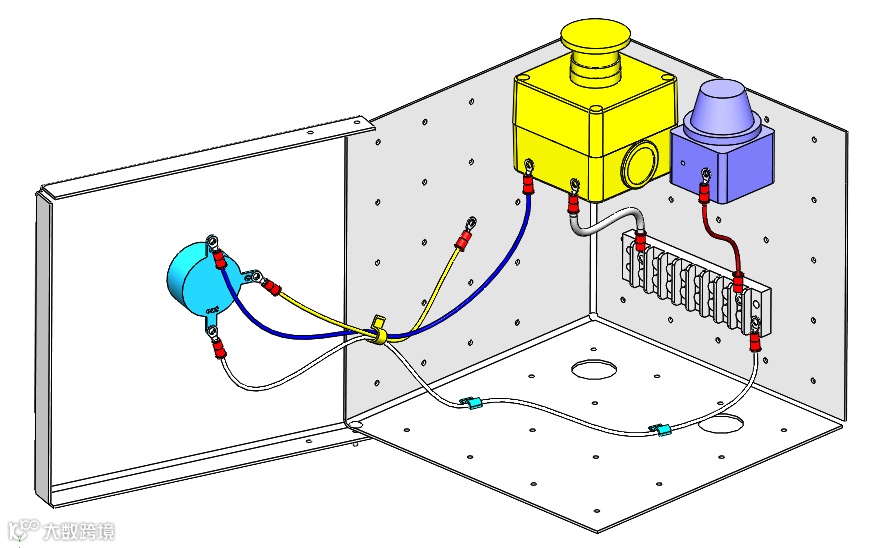

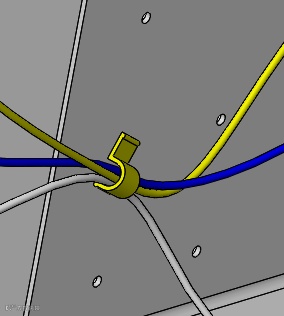

最终完成后的效果。
