工程图转PDF选项

随着现在CAD图纸格式（工程图）的广泛应用，现在很多人都喜欢将设计好的CAD图纸（工程图）文件转换成PDF图纸格式，那为什么都喜欢将CAD图纸（工程图）转换保存为PDF图纸格式？

这是因为它有着较高的压缩比例，清晰度较高，文件体积非常小，方便携带和传输。还可以自由设置PDF文件的权限，比如限制编辑、限制打开 、限制打印、限制复制权限、设置密码等等优点。PDF格式具有跨设备查看，还不会变动格式的优势。

   PDF格式对于矢量图形的支持可以说是非常友好的，特别是可以做到将图形放大缩小而不影响图形的清晰度。PDF格式的文件页面布局都是固定的，所以我们在打印的时候可以不用担心出现格式错乱的问题。那怎么将CAD图纸（工程图）转换为PDF图纸格式？非常简单，SOLIDWORKS中另存为即可将其转换为.pdf格式，况且，在转成PDF时，还有诸多选项可以设置，我们可以来看一下：

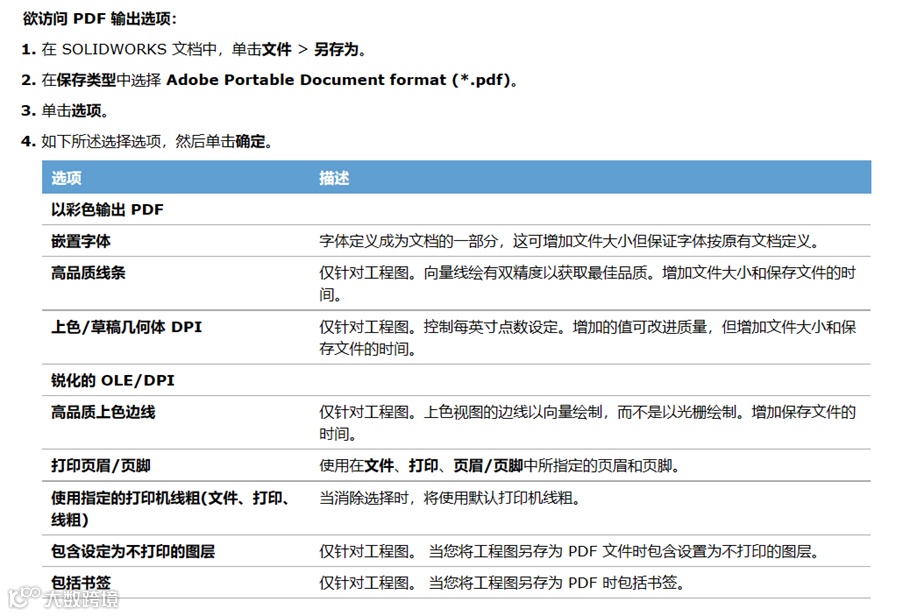

在SOLIDWORKS系统选项-导出-PDF中，提供了以下这些选项，让我们可以根据我们的实际情况去选择，参照下图，我们也可以知道每个设置有什么作用等。

当然，经常会碰到一些问题，比如最近最常听到的一个问题就是：“我将工程图另存为PDF，但并没有PDF文件生成，这是什么情况？”其实这个问题解决方法很简单，就只需要把选项中的“以彩色输出PDF”取消勾选即可。
