本次内容给大家分享是SOLIDWORKS 中如何自定义异形孔规格。相信大家在SOLIDWORKS中的异形孔功能都经常用到，里面也包含了各个国家的异形孔标准可供大家使用，但是有时候用到的孔规格可能不包含在里面，就需要我们自己创建孔的规格，那么如何去创建呢？

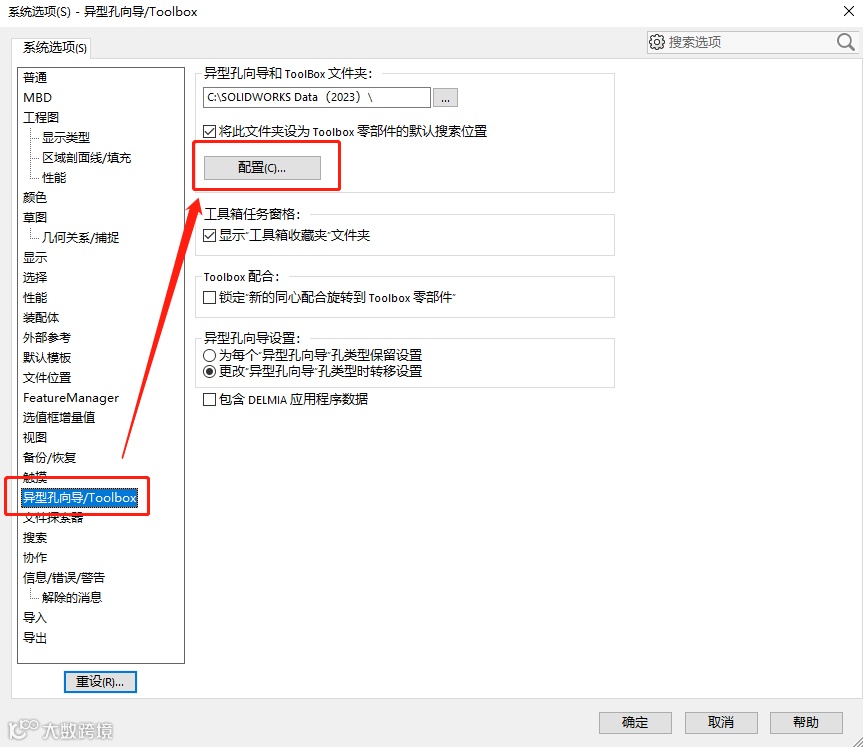

1.首先我们需要打开SOLIDWORKS的设置，点击【异形孔向导/Toolboox】,详见下图：

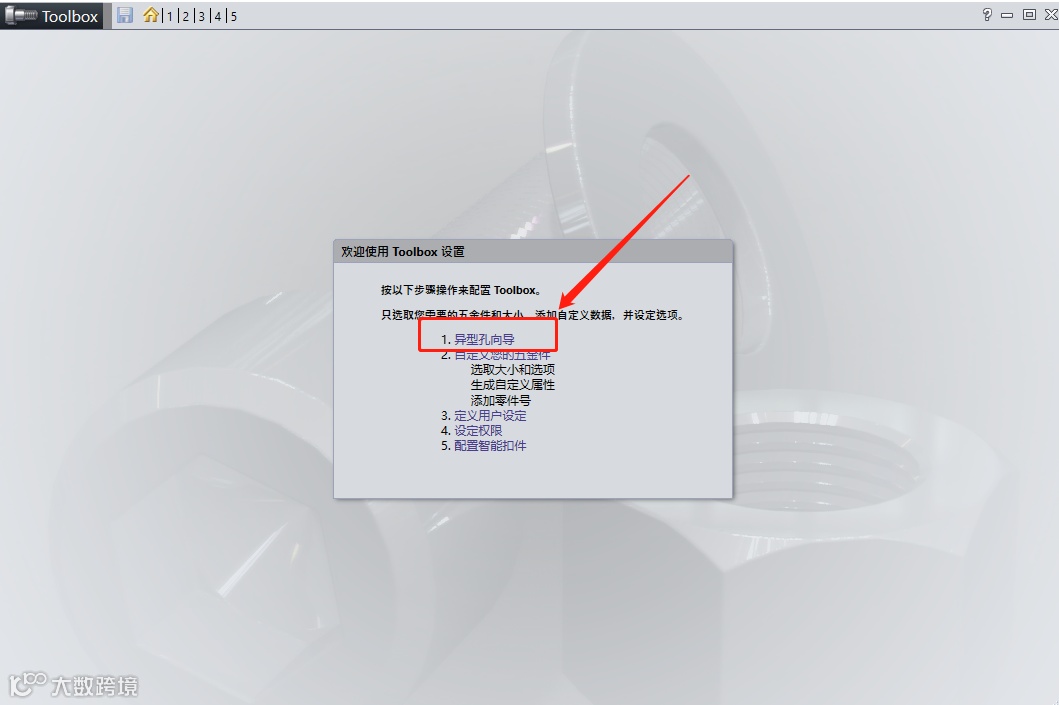

2. 第二步点击异形孔向导，如图：

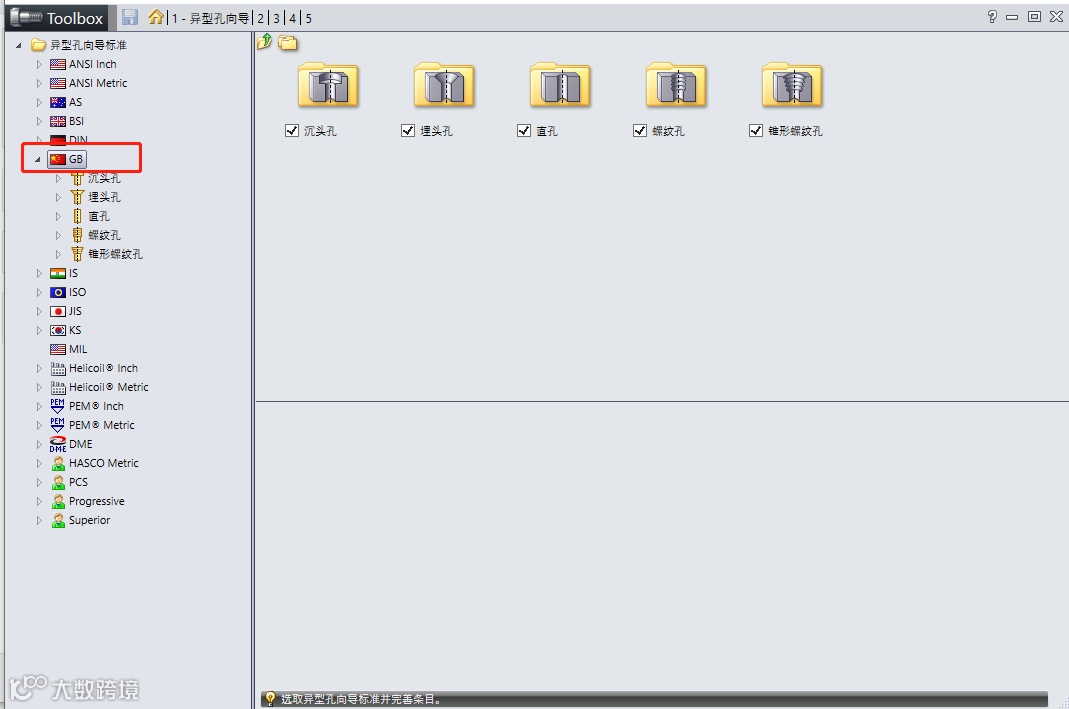

3. 第三步：这里罗列了各个国家的异形孔标准，这里以GB为例,如图：

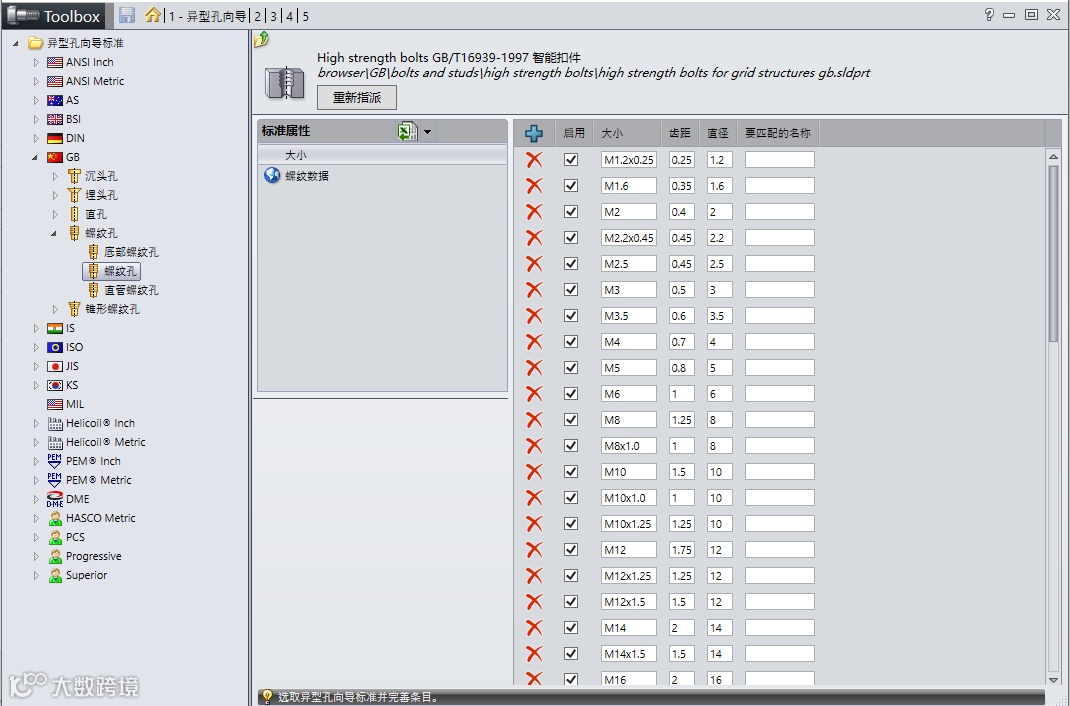

4. 这里以螺纹孔为例，如图：

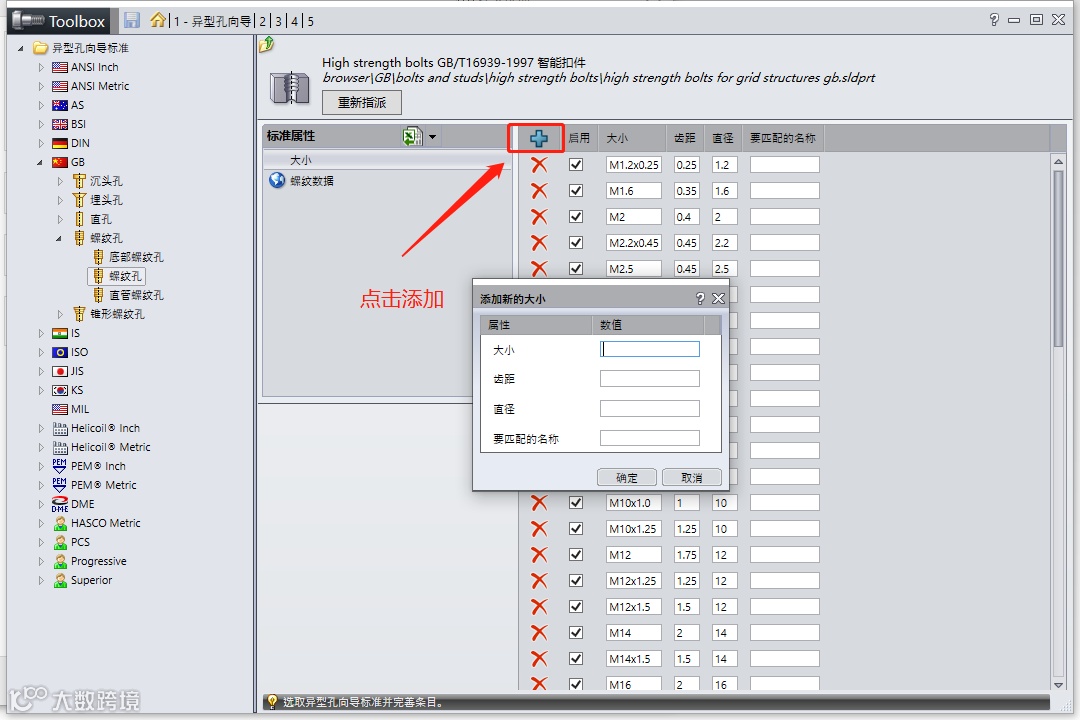

5. 点击添加，如图:

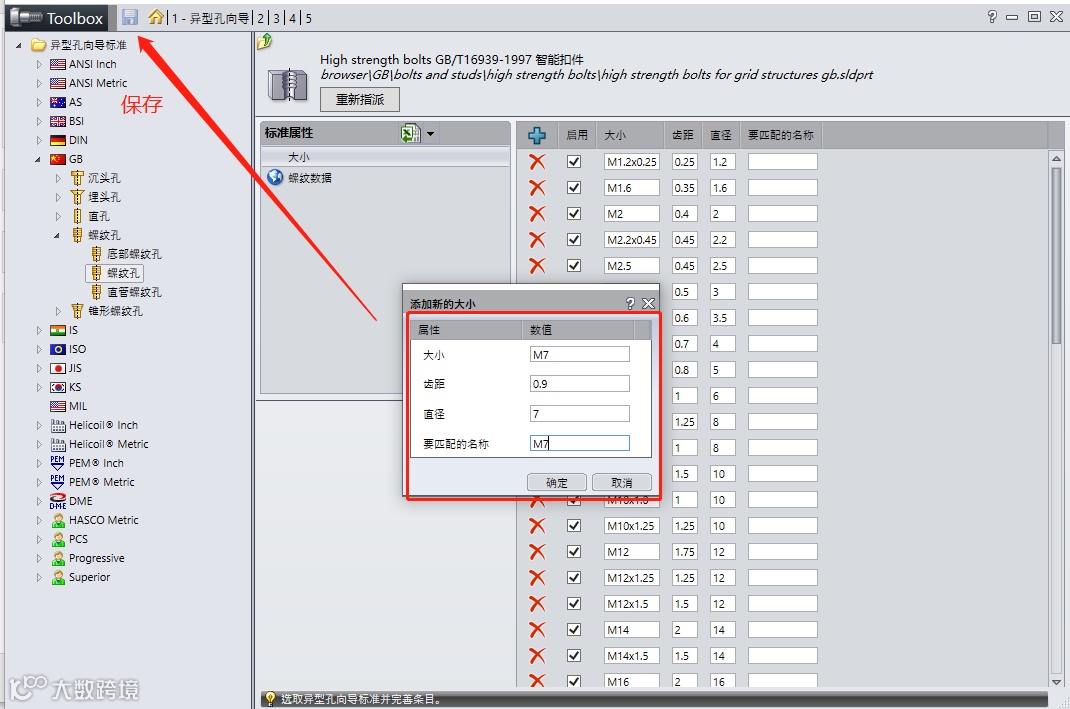

6. 输入大小、齿距、直径、名称后，点击保存，如图：

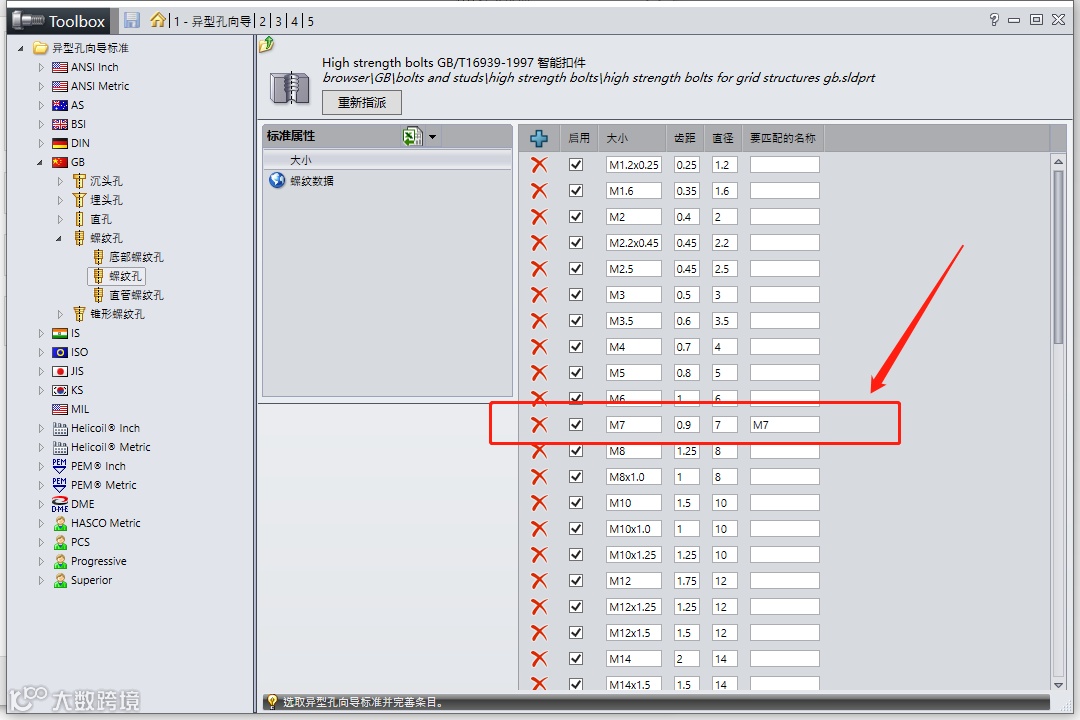

7. 生成新的孔规格，如图：

8. 在SOLIDWORKS中使用异形孔的时候就可以正常使用了。
