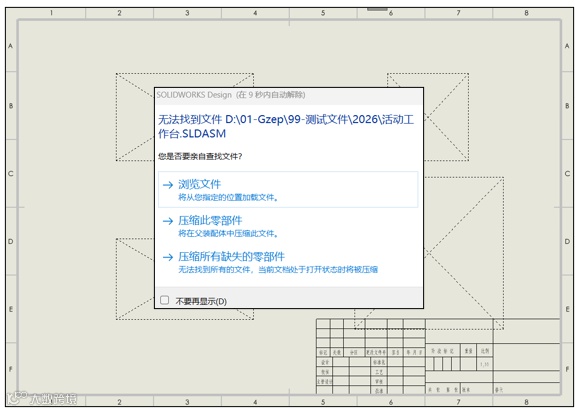

身为一名SOLIDWORKS用户，想必你一定遇到过这种惊心动魄的一幕：之前花费心血创建好的工程图，再次打开时，软件提示“无法找到文件”，工程图视图一片空白，仅剩下冷冰冰的视图虚线框。这种情况通常发生在模型文件被移动、重命名，或者只单独传送工程图而没有配套的模型文件导致的
工程图与模型之间的关联断裂是导致这一问题的根本原因。幸运的是，大多数情况下视图中包含的标注、注解等数据并未真正“丢失”，只是显示关联被切断。本文将带你一步步恢复这些“丢失”的视图。
1. 问题根源：为什么工程图会无法打开文件变成空白？
SOLIDWORKS工程图并非包含模型本身，而是存储了对模型文件的引用路径。当以下情况发生时，就会出现视图丢失：
l 模型文件被移动到其他文件夹位置
l 模型文件被重命名，但工程图未同步更新
l 只有工程图文件而没有对应的模型文件
l 意外点击了“不再提示”，使软件不再显示文件查找对话框
理解这些原因后，我们来看具体的解决步骤。
2. 方法一：重新关联参考文件（最直接的方法）

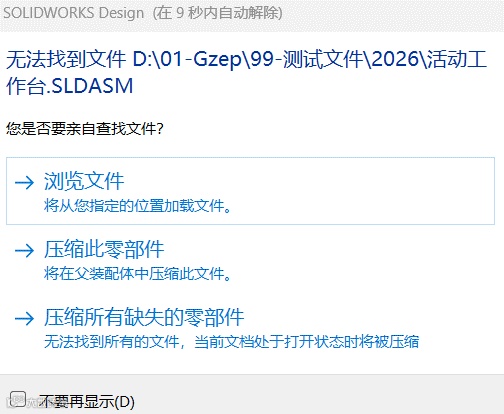

当打开SOLIDWORKS工程图时，如果出现“无法找到文件”的弹窗，这是最简单直接的恢复方式
操作步骤：
a) 在弹出的“无法找到文件”对话框中，点击“浏览文件”选项
b) 手动定位到工程图对应的原始模型新位置
c) 选择改名或移动后的模型文件，点击“打开”
d) 工程图将自动更新并与模型重新建立关联
e) 重建工程图，保存工程图文件

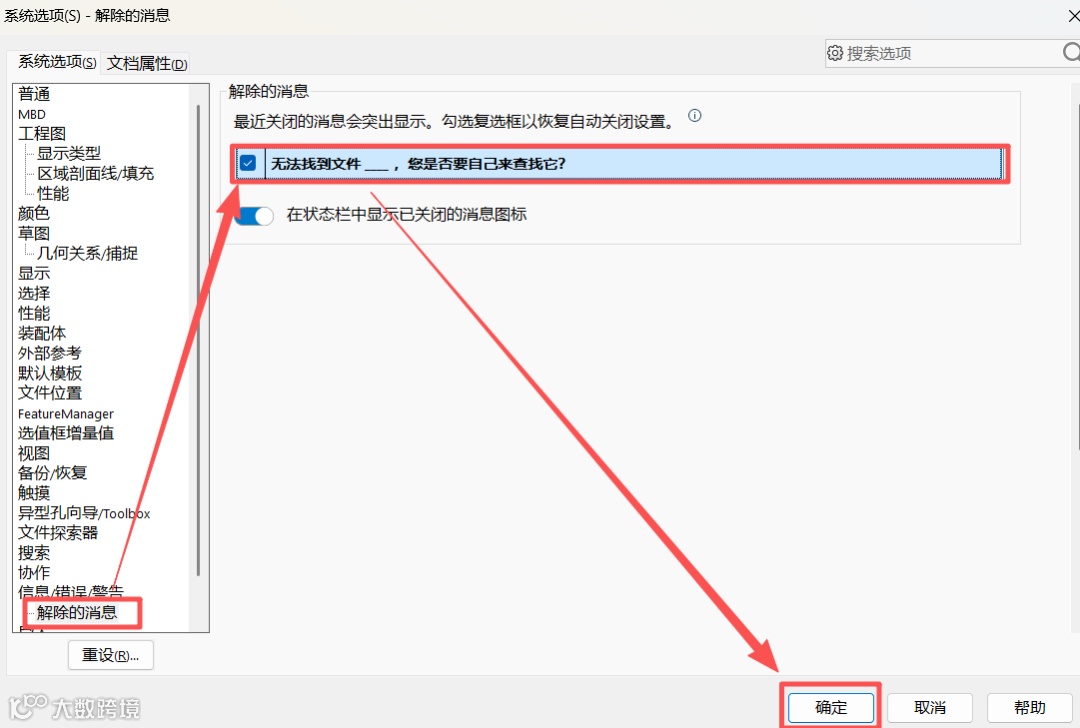

注意：如果打开时没有出现此弹窗，可以关闭工程图重新打开来触发。有可能是因为之前不小心勾选了“不要再提示”选项，你可以在【系统选项】-【信息/错误/警告】-【解除的消息】中重新勾选“无法找到文件_____您是否要自己来查找它?”消息
3. 方法二：使用替换模型功能
如果工程图打开后没有弹窗提示，可以直接使用“替换模型”功能
操作步骤：

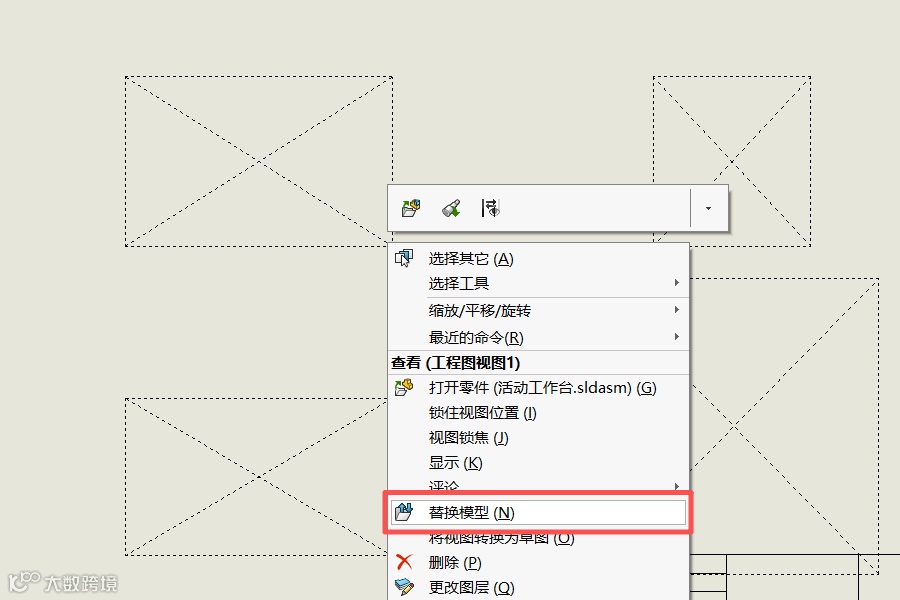

a) 在空白的工程图视图区域右键单击，选择“替换模型”选项
b) 点击“浏览”按钮，找到改名或移动后的模型文件
c) 勾选“所有视图”选项，确保所有视图都同步更新
d) 点击确认，视图将重新显示
e) 重建工程图，保存工程图文件
注意：此方法特别适合模型已被重命名但工程图仍寻找旧文件名的情况。
4. 方法三：通过参考对话框重新关联
这是一种更为直接的手动设置方法，适用于上述方法都无效的情况
操作步骤：

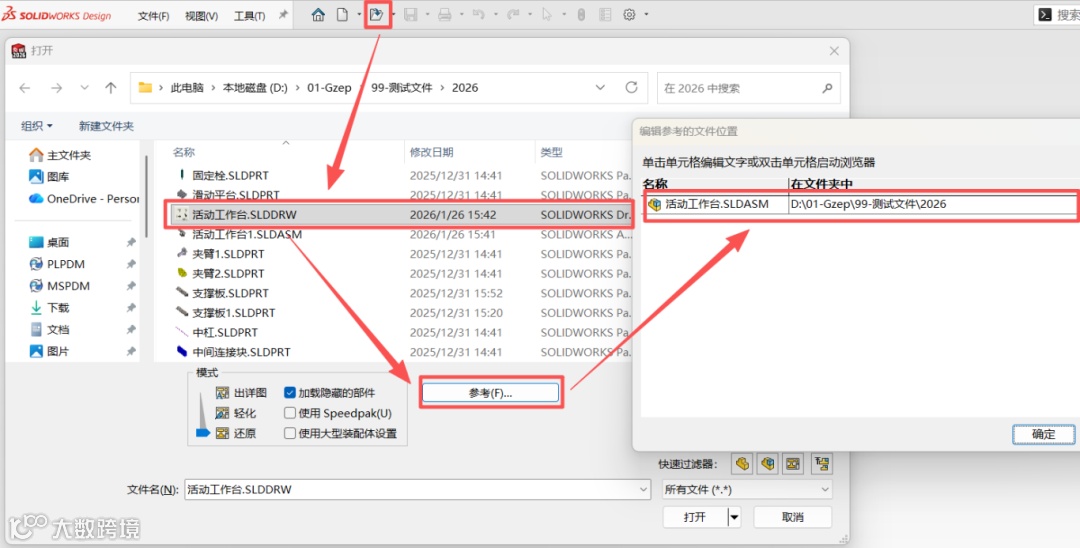

a) 不要直接双击打开工程图文件，先启动SOLIDWORKS软件
b) 点击“文件”菜单，选择“打开”命令
c) 找到并选择你的工程图文件，然后点击“参考”按钮
d) 在参考对话框中，双击模型名称，然后选择新的模型文件
e) 确认选择无误后，点击“确定”并打开工程图
f) 重建工程图，保存工程图文件
注意：这种方法让你完全手动控制工程图与模型的关联，能够精准解决复杂的文件丢失问题。
5. 应急方案：使用“出详图”模式打开工程图
如果模型文件暂时无法找到，但又需要查看或打印工程图，SOLIDWORKS提供了应急解决方案：【出详图】模式

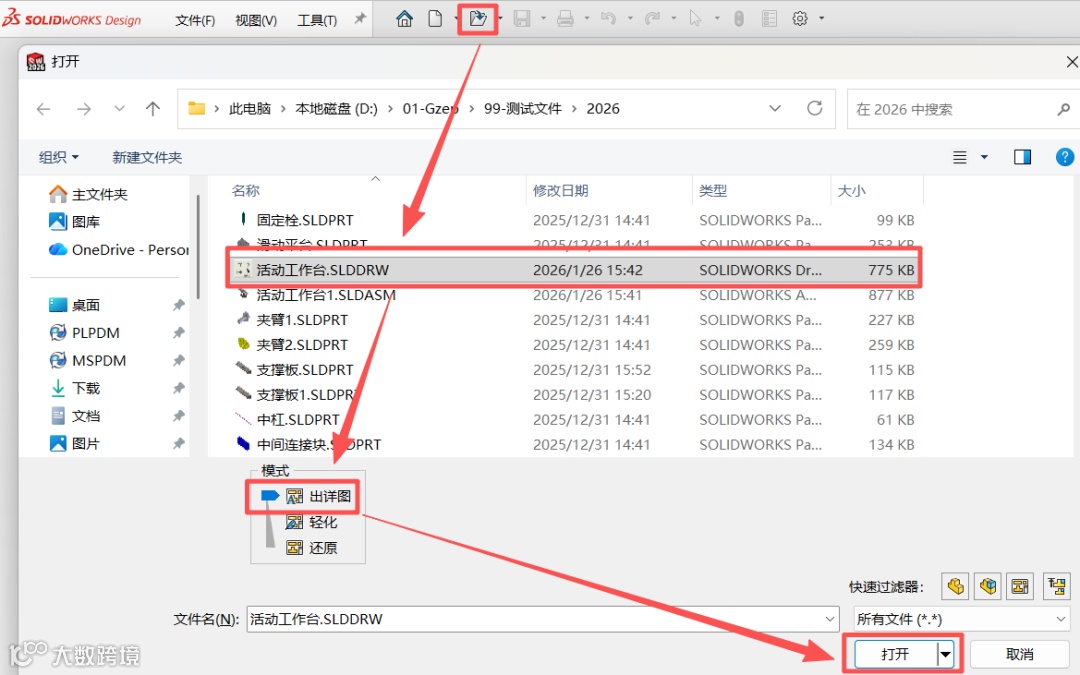

操作步骤：
a) 先启动SOLIDWORKS软件，不要直接双击工程图
b) 点击“文件”→“打开”，选中目标工程图文件
c) 在窗口右下角的“模式”下拉选项中，选择“出详图”而非默认的“还原”模式
d) 点击“打开”，即使模型未找到也能显示工程图基本内容
注意 出详图模式的限制与能力：
l 可以：查看视图、标注尺寸、添加注解、导出PDF、打印
l 不能：创建新视图、修改模型关联参数、同步模型更新
6. 预防胜于治疗：如何避免视图丢失
遵循以下最佳实践，可有效避免工程图丢失问题：

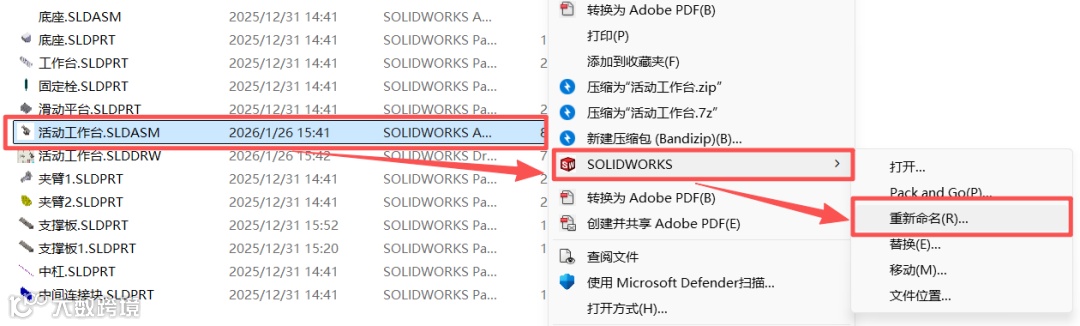

l 使用SOLIDWORKS自带重命名工具：重命名模型时使用SOLIDWORKS自带的重命名功能，而不是在Windows资源管理器中直接修改

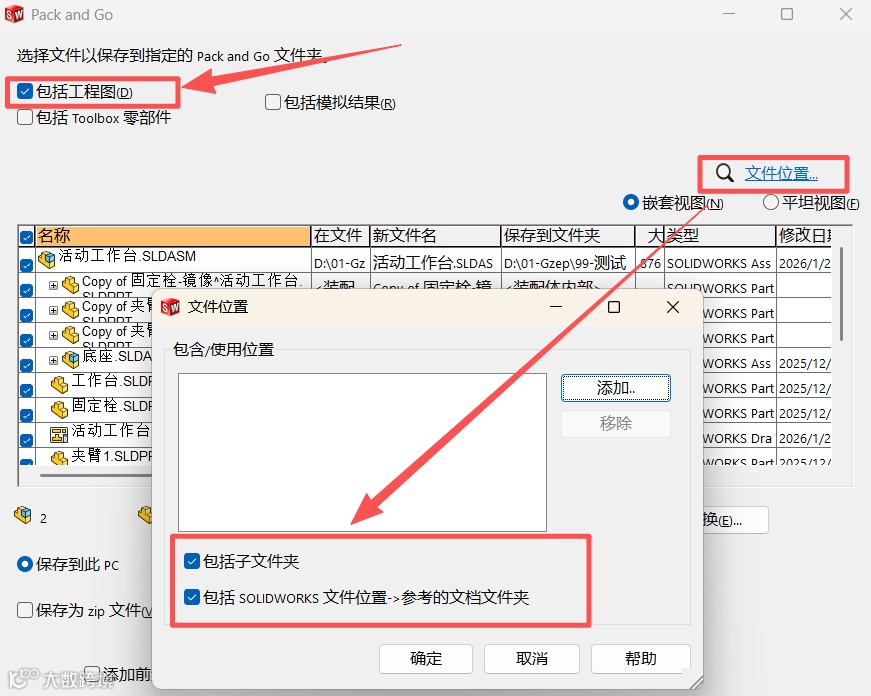

l 同步传输文件：传输工程图时务必同时发送或保存对应的模型/装配体文件，可以使用Pack and Go 打包工具，将参考的文件打包传输，而不是直接在Windows资源管理器中复制粘贴
l 规范文件管理：建立统一的文件存储和命名规范
总结：面对空白的SOLIDWORKS工程图，不要恐慌。大多数情况下，通过上述方法之一即可恢复视图显示。
l 优先尝试重新关联参考文件（方法一）
l 若无弹窗提示，使用替换模型功能（方法二）
l 复杂情况可通过参考对话框手动设置（方法三）
l 紧急情况下使用出详图模式临时查看（应急方案）
养成良好的文件管理习惯是避免这类问题的根本解决之道。希望本指南能帮你快速找回“丢失”的工程图，让你的设计工作重回正轨。
