作为机械设计人员，日常工作中最常接触的就是零件、工程图、装配体三类核心文件，而SOLIDWORKS PDM（产品数据管理系统）作为设计数据的“中枢枢纽”，其文件上传下载速度直接影响工作效率——尤其是面对大型装配体、超大体积数据时，速度瓶颈往往会打断设计节奏，拖慢项目进度。
为了给各位工程师提供更具参考性的PDM使用参考，明确不同类型、不同体积SOLIDWORKS文件在PDM中的传输效率，本次我们开展了专项速度测试，重点测试一般零件、工程图、装配体的上传下载速度，同时补充1G、5G超大体积数据的上传时间测试，全程模拟真实办公场景，所有数据真实可追溯，供大家参考。
一、测试前提（环境+标准）
测试的核心是“贴近真实办公”，因此所有环境配置、测试标准均参考中小型企业SOLIDWORKS设计团队的常规配置，避免极端环境导致数据失真，同时确保测试流程可复现。
1. 硬件环境（服务器+客户端）
服务器：CPU Intel i5-13400、内存32GB、硬盘SSD 1TB（PDM推荐配置，避免硬盘读写成为瓶颈）、千兆网卡；
客户端：CPU Intel i7-3720QM、内存32GB、硬盘SSD 512GB、千兆网卡（设计师常用笔记本配置）；
网络环境：企业局域网（千兆交换机），无其他大型数据传输、无网络拥堵，网络延迟稳定在5-10ms（参考SOLIDWORKS PDM最佳网络环境要求）。
2. 软件环境
PDM版本：SOLIDWORKS PDM Professional 2025
系统版本：服务器Windows Server 2022、客户端Windows 10
3. 测试标准
测试文件：均为真实设计场景中生成的SOLIDWORKS文件，无空文件、无损坏文件，避免测试数据失真；
测试方法：每种类型文件选取3个不同复杂度/体积样本，分别进行3次上传、下载操作，取平均值；
计时规则：从点击“上传/下载”按钮开始，到系统提示“操作完成”、文件完全同步至服务器/客户端为止；
备注：测试前清空PDM客户端缓存、服务器临时文件，关闭其他占用网络、硬件资源的软件，确保测试环境纯净。
二、核心测试内容及结果
本次测试分为4个模块：一般零件上传下载、工程图上传下载、装配体上传下载、1G/5G超大体积数据上传（下载因日常使用频率较低，重点测试上传），所有测试结果整理如下，清晰直观。

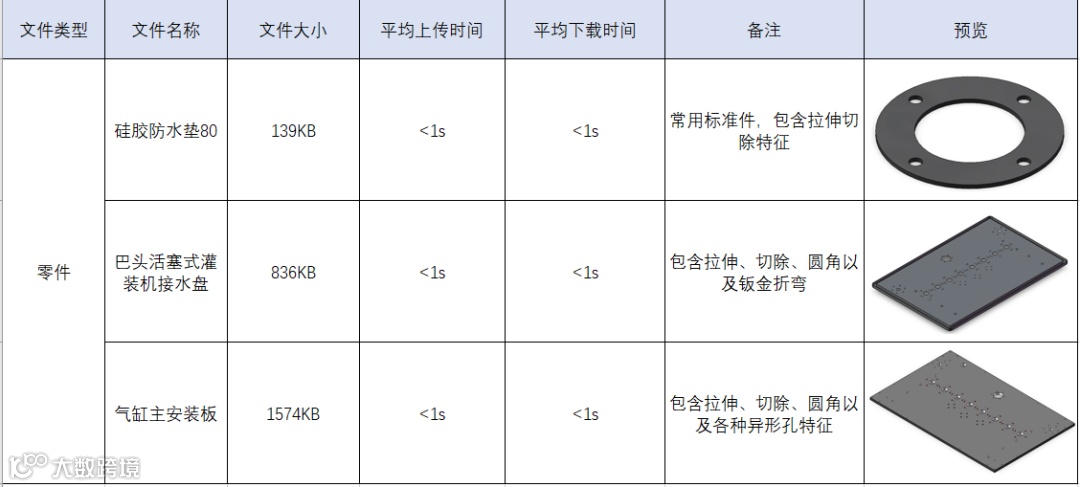

模块1：一般零件（.sldprt）上传下载速度测试
测试样本：选取日常设计中最常见的零件。

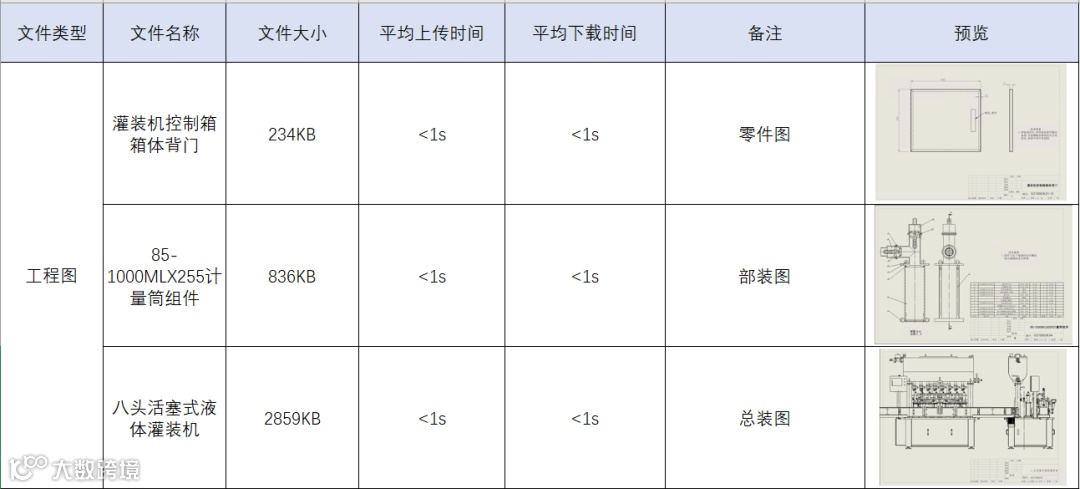

模块2：工程图（.slddrw）上传下载速度测试
测试样本：不同大小工程图

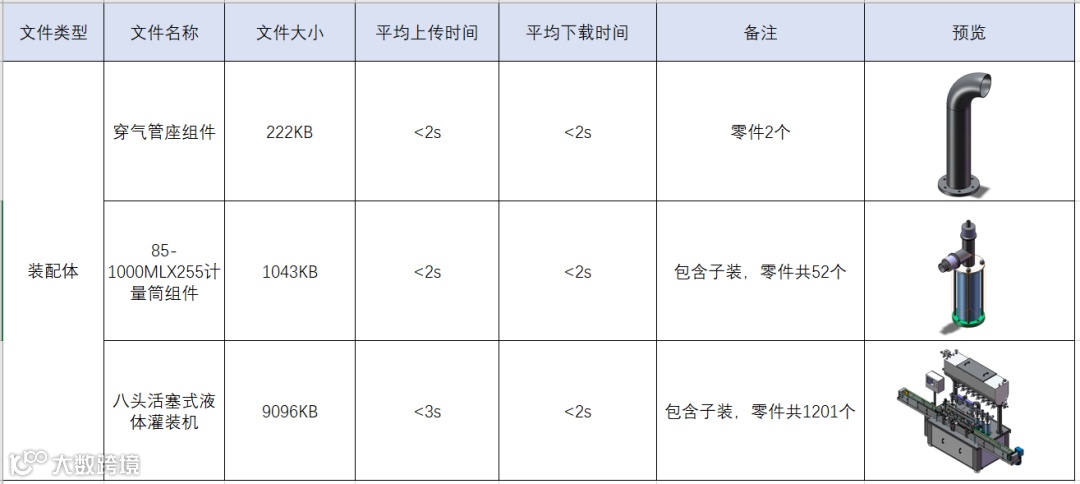

模块3：装配体（.sldasm）上传下载速度测试
测试样本：选取“小型装配体”（2-50个零件）、“中型装配体”（50-500个零件）、“大型装配体”（500-1000个零件），均包含完整配合关系、约束条件。
结论：装配体和零件工程图一样，上传和下载速度都达到秒级，满足绝大多数企业日常工作的文件入库共享和协同的速度要求。

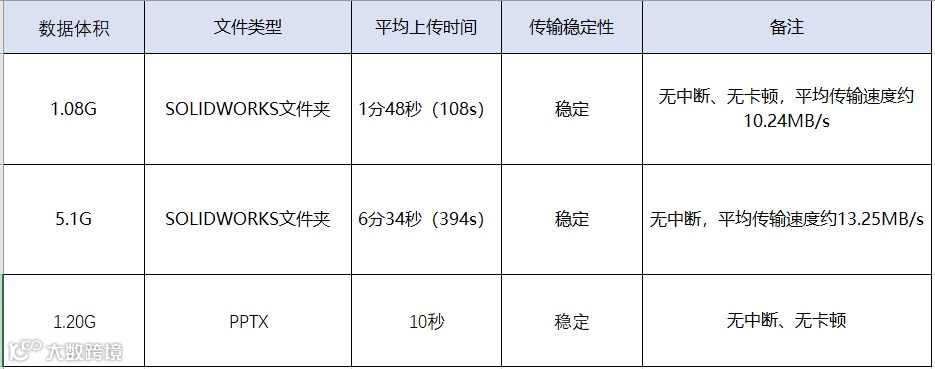

模块4：1G、5G超大体积数据上传时间测试
测试样本：选取包含多个大型装配体、工程图和零件的项目文件夹，分别针对1G、5G两个体积的文件夹内容进行上传，重点测试上传时间，测试过程中观察PDM传输稳定性。
关键结论：超大体积数据上传速度受网络带宽、文件压缩率影响较大；1G数据上传时间约1.8分钟，5G数据约6.5分钟，传输速度基本稳定（未出现中断、文件损坏情况），对于单个大体积数据的入库，如1.2G大小的PPTX文件入库只需10秒。
三、测试总结
在本次测试的常规办公环境（千兆局域网、SSD存储、主流软硬件配置）下，SOLIDWORKS PDM的文件传输效率整体良好，完全适配中小型企业设计团队的日常工作需求，尤其是在常规体积文件的传输上，速度快、稳定性高。
