在汽车维修、重物顶升等工业及民用场景中，千斤顶的安全可靠性直接关系到作业安全与效率，而起升力矩作为核心性能指标，更是决定其能否稳定承载并完成顶升作业的关键。传统力矩计算依赖理论公式估算，往往忽略零件摩擦、结构微小变形等实际工况因素，导致计算结果与真实工作状态存在偏差，难以支撑精准的结构设计与性能验证。SOLIDWORKS Motion作为专业的多体动力学仿真工具，可通过模拟千斤顶真实运动场景，精准求解起升力矩及相关性能参数，为千斤顶的设计优化、性能校核提供可靠的数据支撑。本文结合实际仿真案例，详细拆解利用SOLIDWORKS Motion求解千斤顶起升力矩的完整流程与技术价值。
1.1 一、SOLIDWORKS Motion仿真核心优势与案例设定
SOLIDWORKS Motion基于刚体动力学理论，可精准模拟机械机构的运动学与动力学行为，将所有构件视为理想刚体，有效规避理论计算中对复杂工况的简化处理，精准捕捉力与运动的动态关联。相较于传统计算方法，其核心优势在于能够整合重力、摩擦力、接触力等真实物理效应，实现从运动模拟到性能参数量化的全流程分析，无需搭建物理样机即可完成性能验证，大幅降低研发成本与周期。
本次仿真案例以通用千斤顶为研究对象，结合实际顶升场景设定核心参数：以100r/min的速度驱动千斤顶，施加8900N的外力模拟车辆重量，通过仿真求解千斤顶在运动范围内完成负载顶升所需的起升力矩与驱动功率，同时分析顶升过程中的位移变化规律，验证千斤顶的运动稳定性与承载能力。
1.2 二、千斤顶起升力矩仿真完整流程
1.2.1 2.1 新建运动算例并配置基础参数

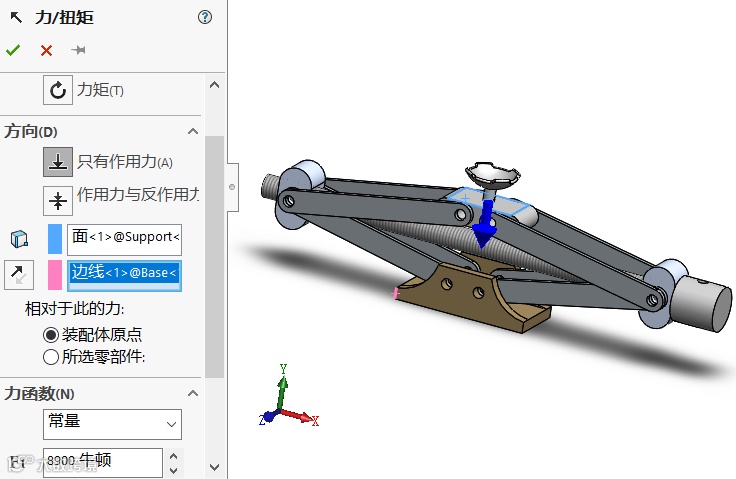

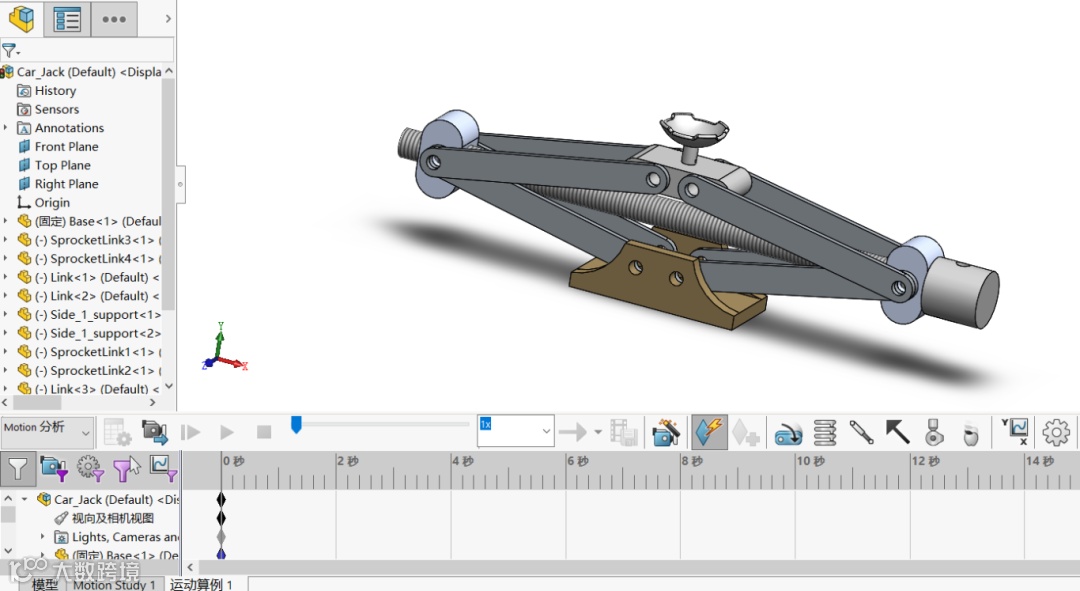

首先在SOLIDWORKS中打开千斤顶三维装配体模型，新建运动算例并选择“Motion分析”类型，该类型可满足多体动力学仿真需求，支持复杂运动副与载荷的定义。随后完成基础物理参数配置：添加旋转马达作为动力源，设定转速为100r/min，驱动千斤顶完成顶升动作；启用引力设置，确保千斤顶自身重量被纳入计算，贴合真实受力场景；添加8900N的外力，精准模拟车辆对千斤顶的压力载荷，确保仿真工况与实际一致。
1.2.2 2.2 运行仿真并查看运动动画
参数配置完成后，通过右键编辑时间点设定仿真时长，点击“计算”按钮启动运动算例。仿真过程中，SOLIDWORKS Motion会实时模拟千斤顶的顶升动作，生成动态动画，直观呈现千斤顶各构件的运动轨迹与配合关系，便于快速排查运动干涉等潜在问题，为后续参数分析奠定基础。
1.2.3 2.3 提取核心性能参数并生成图解
仿真完成后，通过工具栏“结果和图解”功能，选择对应结果类型生成各类性能图解，量化分析千斤顶的工作性能：
· 起升力矩分析：选择力矩相关结果类型，生成力矩图解，从图解中可直接读取千斤顶完成8900N负载顶升所需的起升力矩约为7244N·m，明确驱动机构需提供的最小力矩，为电机选型提供核心依据。
· 驱动功率分析：创建能量消耗图解，在结果选取类别中选择“动能/能量/力量”，通过图解可得出驱动马达所需功率约为76W，精准匹配动力源规格，避免功率冗余或不足。
· 竖直位移分析：创建线性位移图解，子类别选择线性位移，结果分量选取Y分量（竖直方向），选取千斤顶顶部受力面作为分析对象，从图解中可看出，8秒仿真时长内，千斤顶竖直方向位移达到51mm，贴合实际顶升行程需求，验证运动行程的合理性。
1.2.4 2.4 优化仿真精度，完善数据细节
初始仿真中，修改图解横坐标为马达角位移后，发现结果图表较为粗糙，角位移未完全覆盖正负180度范围，难以捕捉细节数据。为提升仿真精度，通过调整“每秒帧数”参数（该参数控制数据保存到磁盘的频率，数值越高，记录的数据越密集），将每秒帧数设置为100，重新运行算例。优化后，角位移数据完整覆盖正负180度范围，图表细节更丰富，数据准确性大幅提升，为后续结构优化提供更精准的支撑。
1.3 三、仿真技术的延伸价值与应用场景
本次千斤顶起升力矩仿真，充分体现了SOLIDWORKS Motion在机械机构性能分析中的核心价值——无需物理样机，即可精准量化关键性能参数，规避传统理论计算的局限性，大幅缩短研发周期、降低测试成本。除千斤顶这类简单承载机构外，SOLIDWORKS Motion还可广泛应用于各类机械机构的运动学与动力学仿真，覆盖连杆机构、齿轮传动、凸轮机构、带链传动、车辆底盘、工业机器人、输送包装设备、冲击碰撞场景等，既能完成运动轨迹、速度、加速度、受力等参数分析，还能为电机选型、结构强度校核、机构优化提供全面的数据支撑，适配汽车制造、通用机械、消费电子、航空航天等多个行业的研发需求。
1.4 四、结语
随着机械设计向精准化、高效化发展，动力学仿真已成为研发过程中的核心环节。SOLIDWORKS Motion以其便捷的操作流程、精准的求解能力，为千斤顶等机械产品的性能验证与结构优化提供了可靠的技术路径，通过仿真数据驱动设计迭代，可有效提升产品的安全可靠性与使用寿命。在后续研发中，借助这类仿真工具，可实现从设计到验证的全流程数字化闭环，助力企业提升研发效率、增强产品核心竞争力。
