在SolidWorks中，工程图默认对于通孔的标注为“完全贯穿”，但根据不同公司的实际需求，很多情况下需要将这一标注改为“通孔”或“THRU”等。为了实现这一需求，并避免每次手动修改的繁琐，可以通过修改SolidWorks的孔标注格式文件来达到一劳永逸的效果。
以下是修改孔标注格式文件以将“完全贯穿”改为“通孔”或“THRU”的步骤：

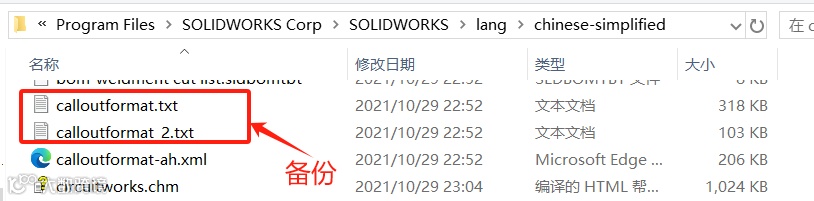

1.文件位置：
通常，孔标注格式文件位于SolidWorks安装目录下的特定文件夹中。对于中文版的SolidWorks，该文件通常位于类似C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified的路径下，文件名可能为calloutformat.txt或类似的格式文件。
2.备份文件：
在进行任何修改之前，强烈建议备份原始文件，以防修改不当导致的问题。
1.打开文件：
使用文本编辑器（如记事本）打开calloutformat.txt文件。

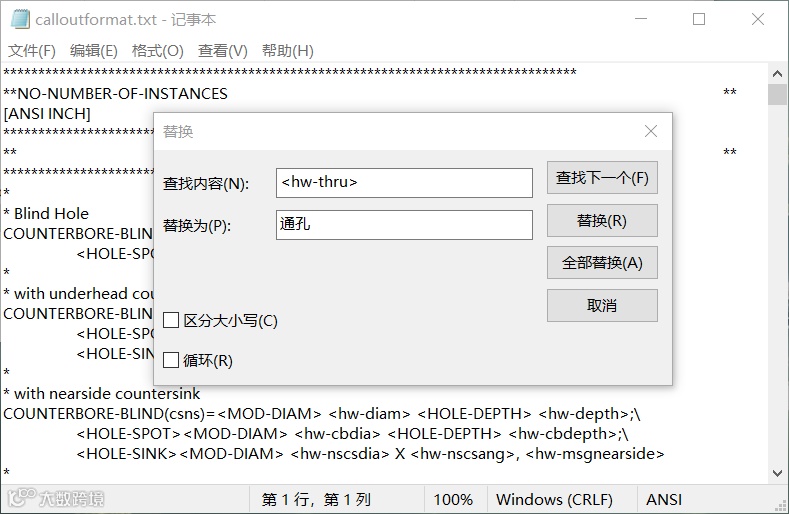

2.查找并替换：

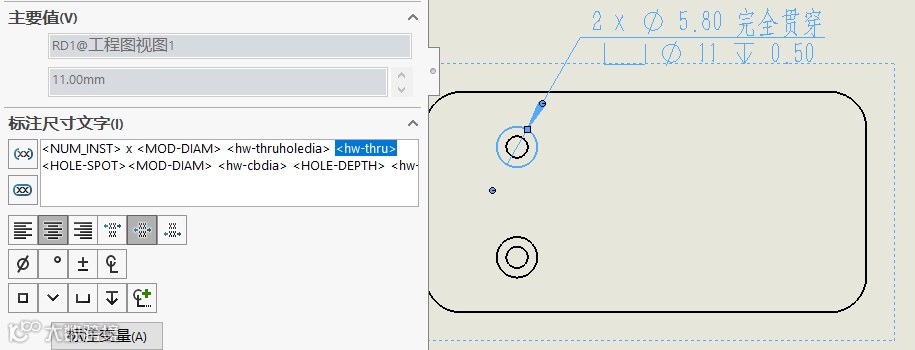

在文件中查找表示“完全贯穿”的字符串。这通常是一个特定的代码或占位符，如<hw-thru>（具体代码可能因SolidWorks版本而异）。
将找到的字符串替换为所需的标注文本，如“通孔”或“THRU”。
注意：如果文件中没有直接的字符串“完全贯穿”，而是使用了特定的代码或占位符，则需要识别并替换这些代码。
3.保存并关闭文件：
完成替换后，保存对文件的更改并关闭文本编辑器。
1.重启SolidWorks：
修改完成后，需要重启SolidWorks以使更改生效。
2.验证更改：

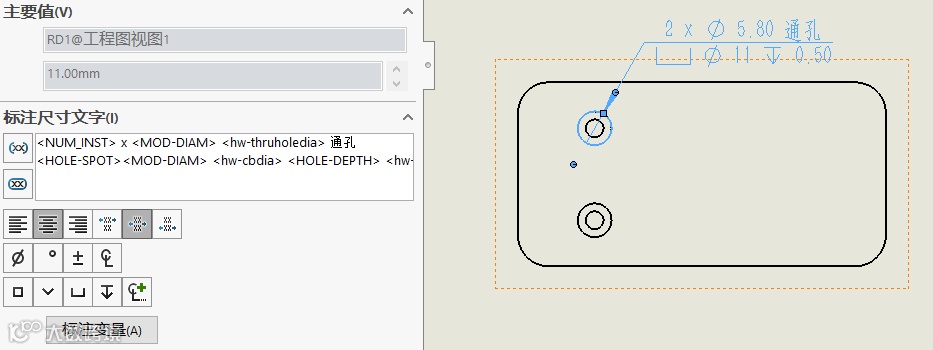

在SolidWorks中打开或创建一个包含通孔的工程图，检查孔标注是否已更改为所需的“通孔”或“THRU”。
文件路径可能因SolidWorks版本和安装路径的不同而有所变化。如果找不到文件，请检查SolidWorks的安装目录或使用SolidWorks的帮助文档查找确切的路径。
修改前请确保已备份原始文件。如果修改后的文件导致问题，可以恢复原始文件以恢复正常功能。
更改可能涉及多个地方。除了

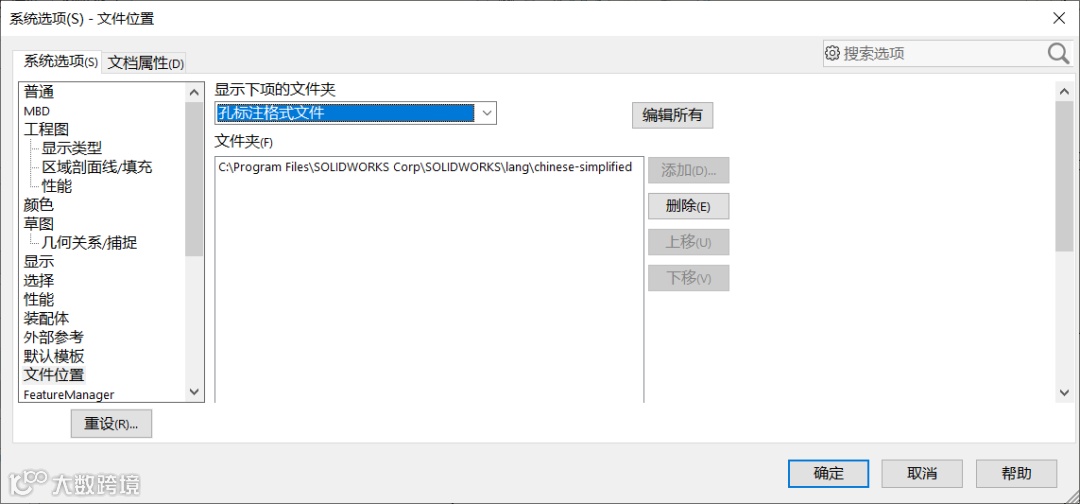

calloutformat.txt文件外，还可能需要在SolidWorks的系统选项中设置孔标注格式文件的路径，以确保软件能够正确加载修改后的文件。
通过以上步骤，您可以实现SolidWorks工程图中通孔标注的自定义设置，从而提高设计文档的一致性和准确性。
