高熵氧化物（HEO）催化剂，理论上是OER的明星——五种金属协同调电子结构。但传统制备有个死结：管式炉700°C烧几小时，纳米颗粒严重团聚，活性位点减少，导电性本来就差，一烧更差。更关键的是，高熵氧化物最缺的就是氧空位——而传统慢烧根本留不住。
内蒙古科技大学关丽丽团队最近在《Journal of Environmental Chemical Engineering》上发了一篇，用 “室温电沉积+焦耳热瞬时非平衡合成” 把这几个问题一起破了。他们先在碳布上共沉积五种金属硝酸盐，然后直接通电，让碳布自己发热——几秒内飙到700°C，保温30秒，搞定。
结果让人眼前一亮：
过电位：10 mA·cm⁻²下仅282 mV（传统324 mV，直降42 mV）
氧空位比例：39.83%（传统只有15.67%，翻了两倍半）
合成时间：从数小时→30秒
颗粒状态：均匀分散，平均粒径~18 nm，无团聚
稳定性：27小时后仍保持初始活性的89.9%
更绝的是，焦耳热超快升降温（496°C/s升温，429°C/s降温）像“急冻”一样，把大量氧空位锁在晶格里。XPS、拉曼、EPR交叉验证，实锤了。
01 两步走：先“种”上去，再“闪”一下

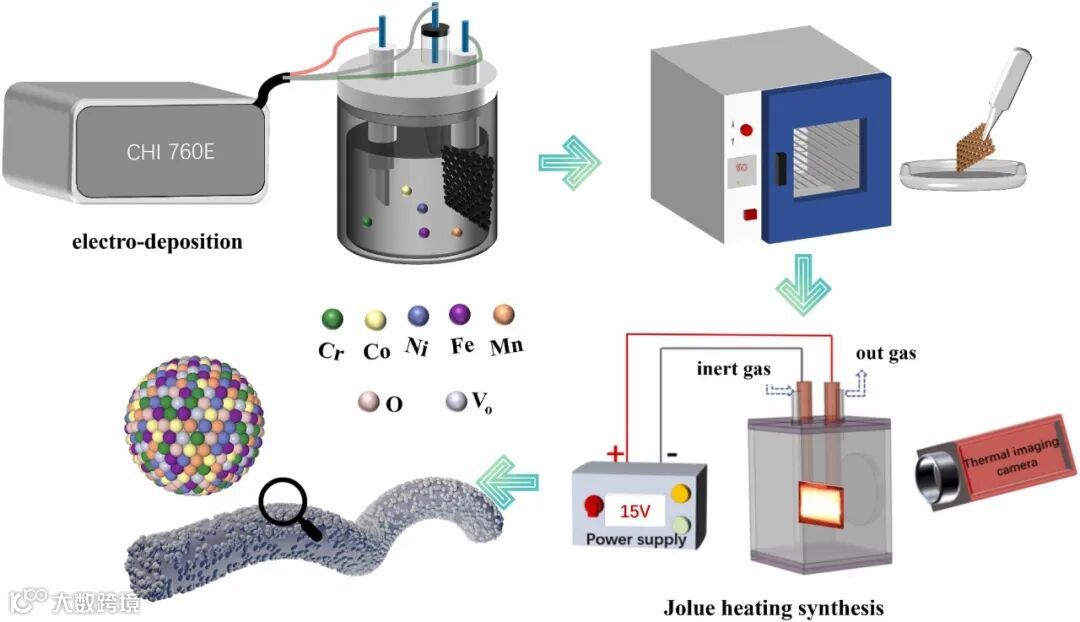

先看图1的制备流程。图1a：室温下，恒电压（-1.0 V）电沉积，把Fe、Co、Ni、Mn、Cr五种金属硝酸盐共沉积到预功能化的碳布表面。图1b：氮气气氛中，直接给碳布通电，利用焦耳热效应在数秒内升温至目标温度（如700°C），保温30秒，热成像仪实时监控。
为什么这么干？电沉积保证了五种金属原子级混合，焦耳热瞬时冲击让它们快速晶化成高熵尖晶石相，同时不给颗粒团聚的时间。“种”得匀，“闪”得快，一步到位。
02 高熵效应：五元 > 四元 > 三元 > 二元，全方位碾压

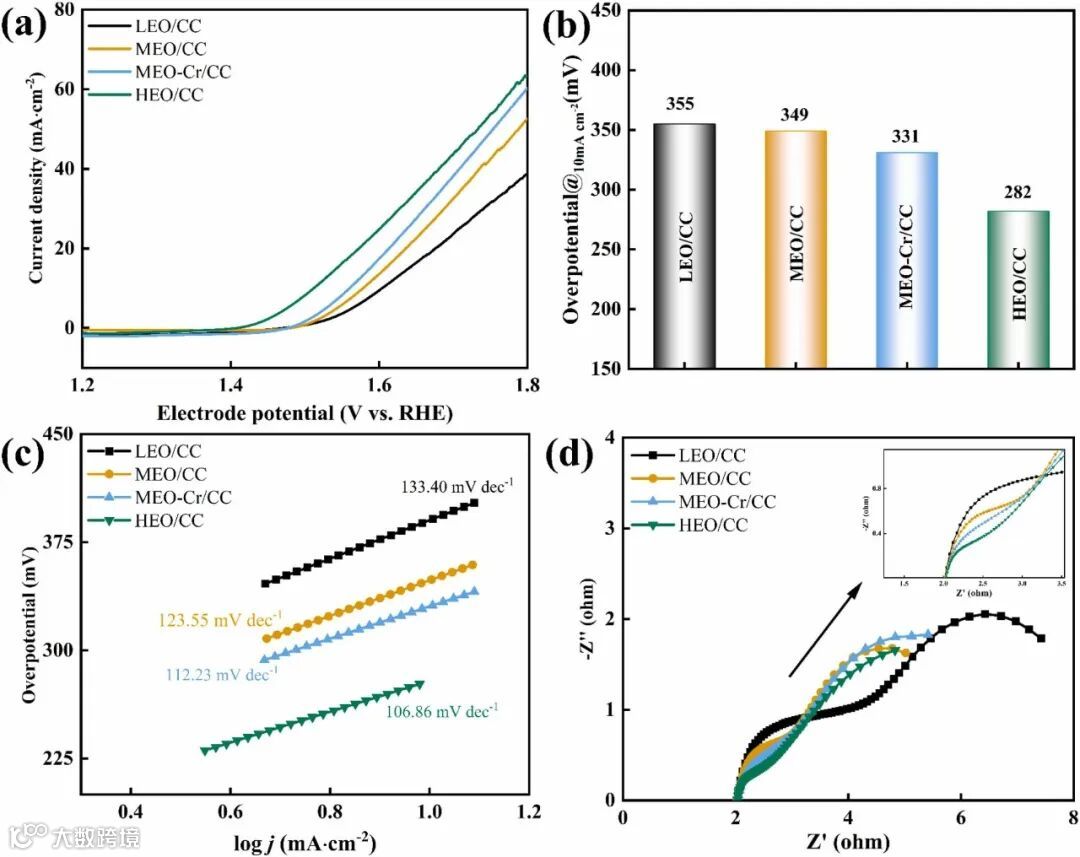

图2系统比较了不同组分催化剂的OER性能。图2a LSV曲线：HEO/CC（五元）电流密度最高。图2b：η₁₀仅282 mV，显著低于低熵样品。图2c Tafel斜率：106.86 mV·dec⁻¹，反应动力学最优。图2d EIS：HEO/CC电荷转移电阻最小。
看点：高熵效应不是虚的——五种金属各司其职，协同优化电子结构，本征活性被推上去了。
03 焦耳热30秒 = 传统2小时，纯相一模一样

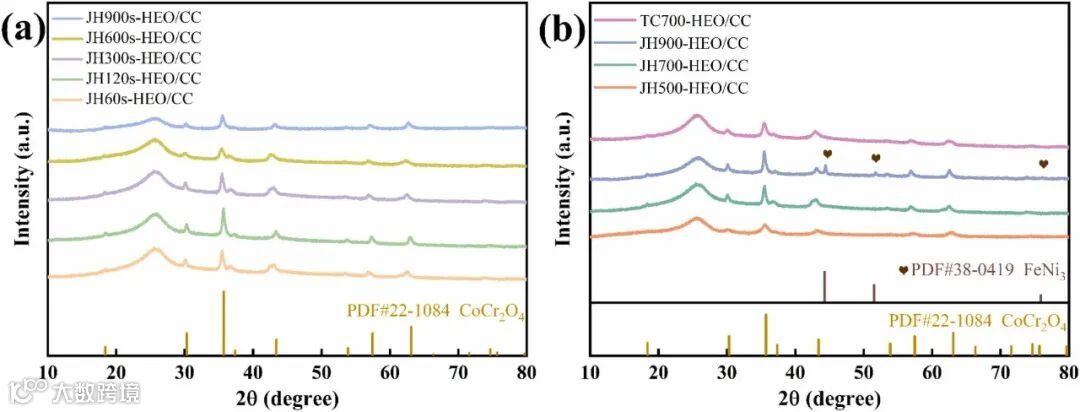

图3展示了XRD结果。图3a：700°C焦耳热处理下，不同电沉积时间（60~900 s）的样品均呈现单一尖晶石相（CoCr₂O₄，PDF#22-1084），无杂质峰。图3b：500°C和700°C下均为纯尖晶石相，但900°C时出现合金相（FeNi₃）——温度过高会相分离。值得注意的是，焦耳热700°C/30秒与传统管式炉700°C/2小时获得相同的纯相，而时间只花了1/240。
看点：快速成相不是牺牲纯度换来的，是实打实的效率革命。
04 496°C/s升温，颗粒不团聚；传统一烧就“坨”

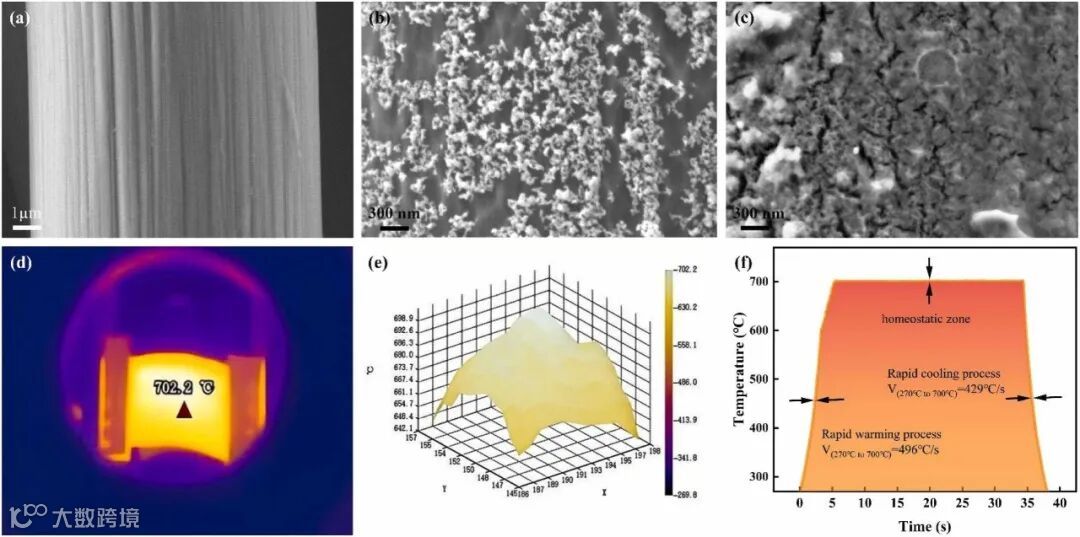

图4的SEM和热成像把机理讲透了。图4a-c：功能化后碳布表面洁净；焦耳热样品（JH700-300s）中纳米颗粒均匀分散在碳纤维表面，平均粒径约18 nm；而传统烧结样品则出现严重团聚。图4d-f热成像分析：升温速率高达496°C/s，冷却速率429°C/s。这种超快非平衡热冲击，颗粒还没来得及“凑到一起”就冷却了——团聚被物理掐断。
看点：焦耳热的价值不只是快，而是“快到你来不及团聚”。
05 TEM+元素面扫：五种金属均匀分布，无偏析

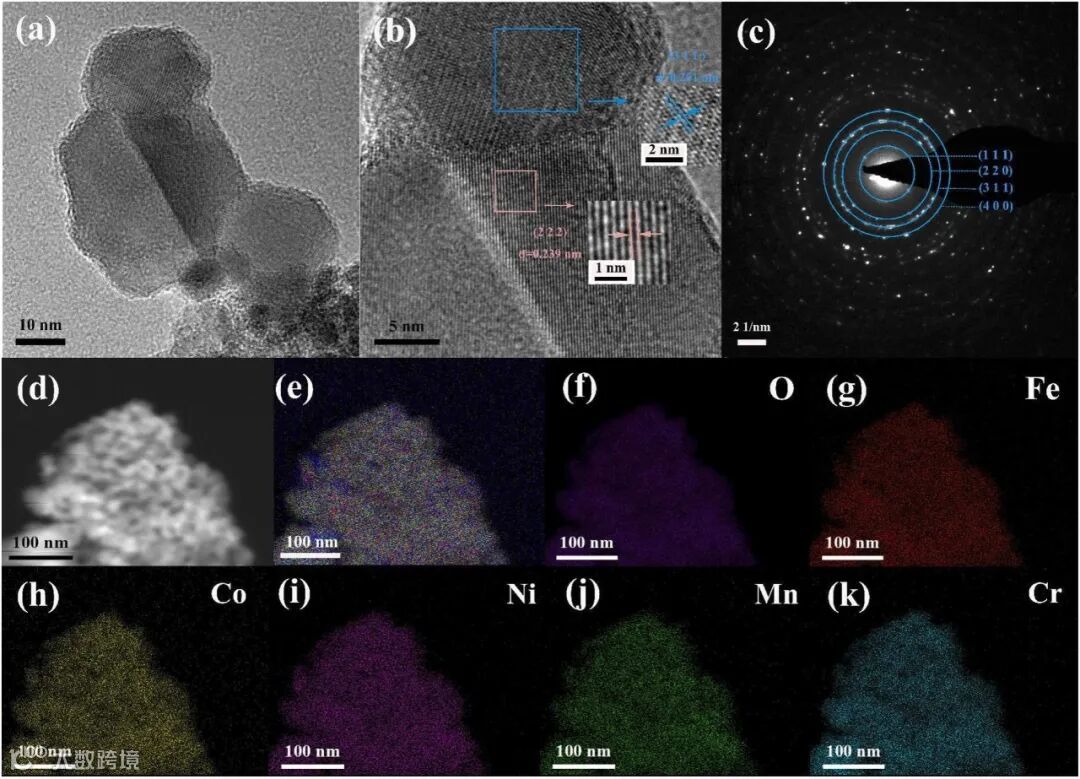

图5给出了微观结构证据。图5a TEM、图5b HRTEM显示清晰晶格条纹，间距0.239 nm和0.251 nm，对应尖晶石结构的（222）和（311）晶面，结晶度很高。图5c SAED呈现多晶衍射环，标定为（111）、（220）、（311）和（400）。图5d-k HAADF-STEM及EDX元素面分布：Fe、Co、Ni、Mn、Cr和O在纳米颗粒中均匀分布、无偏析。
看点：高熵固溶体的成功形成，不是名义上的“五元”，而是原子级别的真均匀。
06 温度优化：700°C是“甜点”，过高过低都吃亏

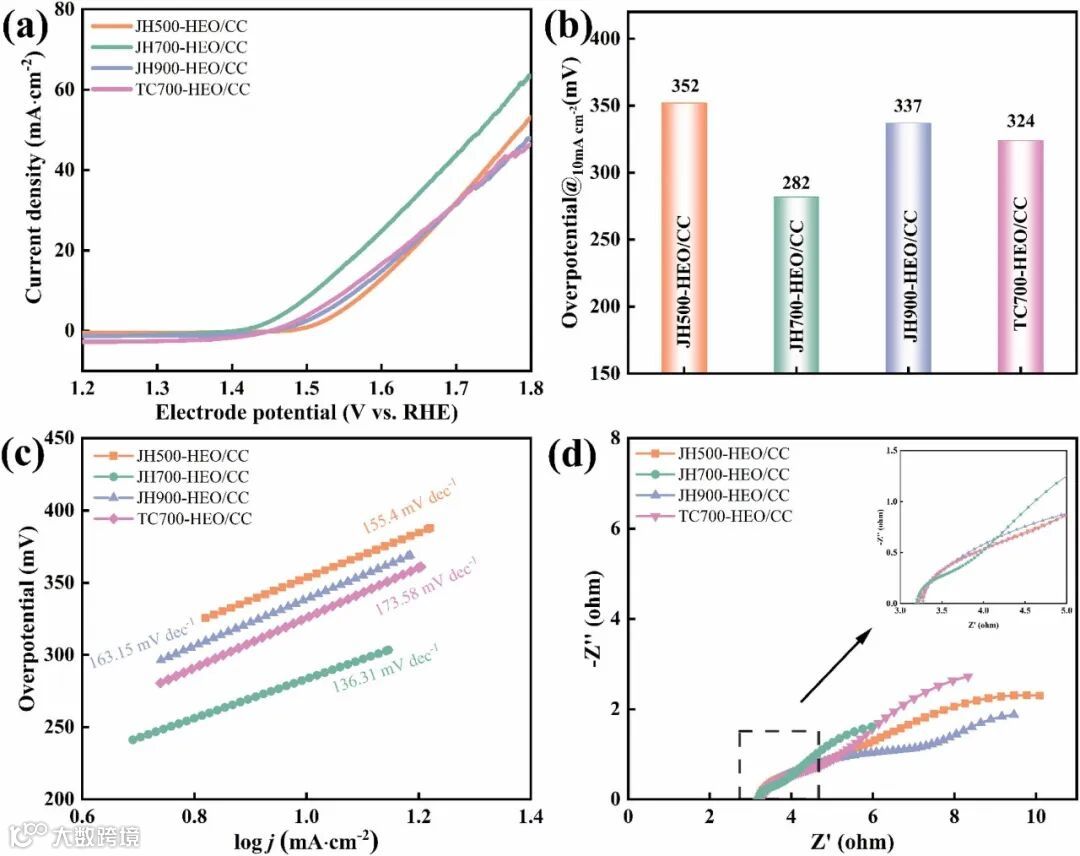

图6对比了不同焦耳热温度（500、700、900°C）及传统烧结样品的OER性能。图6a-b：JH700的过电位最低（282 mV），JH500为352 mV，JH900为337 mV，传统烧结（TC700）为324 mV。图6c-d Tafel斜率和EIS一致表明JH700反应动力学和电荷转移最快。
看点：700°C是结晶度与缺陷浓度的最佳平衡点——温度太低结晶不好，温度太高氧空位被修复甚至相分离。
07 电沉积时间：300秒最优，太短太长都不行

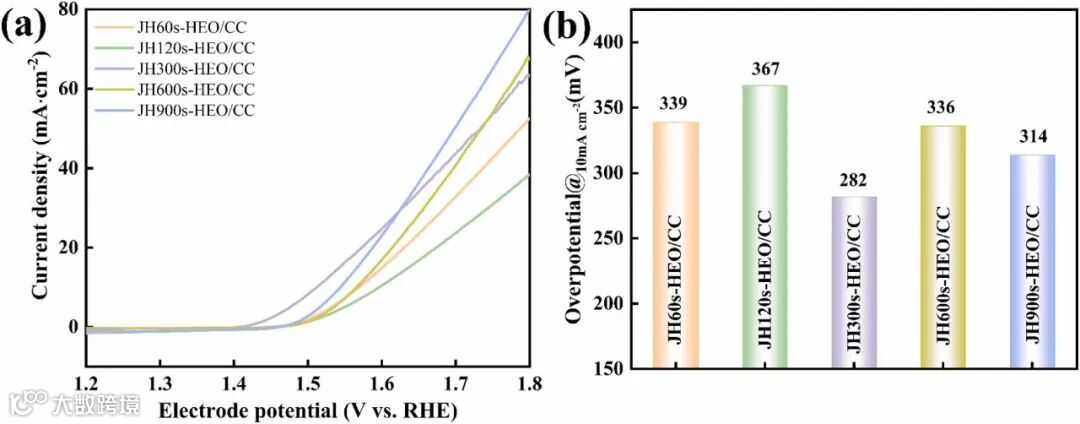

图7考察了电沉积时间（60~900 s）的影响。图7a-b：300 s时性能最佳（η₁₀=282 mV）。60/120 s负载量低、分布稀疏；600/900 s则颗粒团聚、过量负载损害导电性。最优负载量4.58 mg/cm²。
看点：300 s不是随便选的——这是分散性与导电性的帕累托前沿。
08 稳定性：27小时后还有89.9%，高熵效应稳住了结构

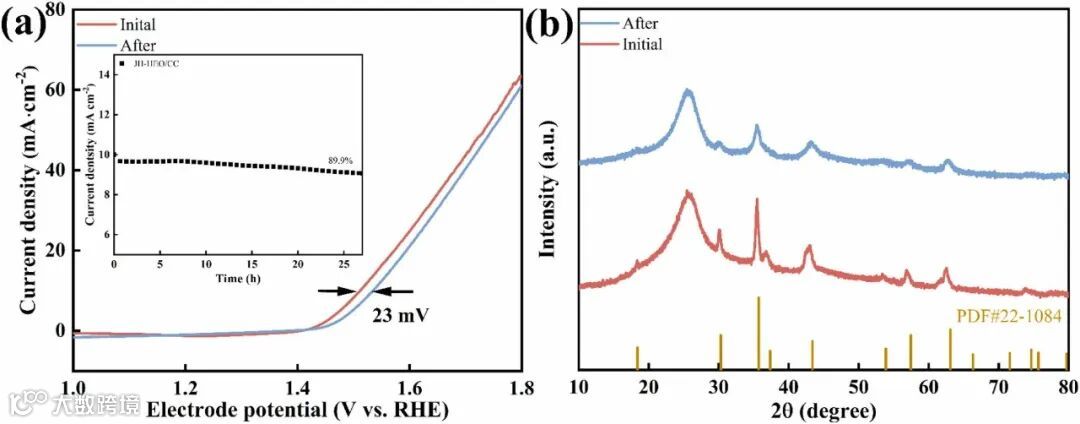

图8是长期稳定性测试。图8a：计时电流法，10 mA·cm⁻²下连续运行27小时，仍保持初始电流密度的89.9%。图8b：XRD对比显示，测试后尖晶石特征衍射峰依然清晰，无新相生成。
看点：高熵效应另一个隐形红利——多元素固溶稳定了晶体结构，不容易崩。
09 氧空位：39.83% vs 15.67%，翻了2.5倍，机制可能切换为LOM

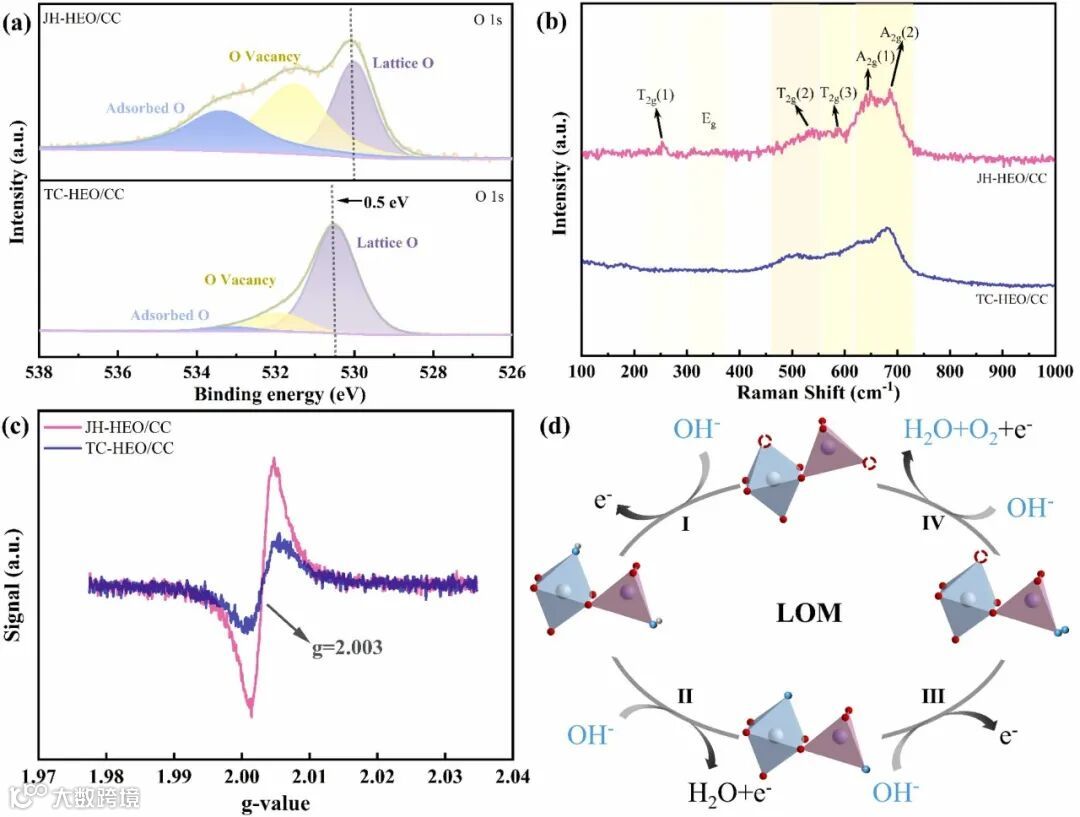

图9是机理深挖。图9a O 1s XPS：JH-HEO/CC的氧空位（Oᵥ）比例高达39.83%，传统样品仅15.67%。焦耳热快速淬冷过程“冻结”了大量氧空位。图9b拉曼光谱中JH样品~595 cm⁻¹的T₂g模式峰强显著增加，图9c EPR中g=2.003处强信号，交叉验证。图9d提出了机制推测：富氧空位HEO可能遵循晶格氧机制（LOM）——相邻金属位点上的氧物种直接偶联形成O-O键，绕过传统AEM机制的线性标度关系，动力学大幅提升。
看点：氧空位不只是“缺陷”，它是切换反应路径的开关。
这事的看点
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：室温电沉积 + 焦耳热瞬时非平衡合成，30秒成相，496°C/s升降温把团聚扼杀在摇篮里。
材料层：高熵效应（五元均匀固溶）+ 超高浓度氧空位（39.83%），电子结构被协同优化，可能将OER路径从AEM切换到LOM。
性能层：过电位282 mV（降42 mV），Tafel斜率106.86 mV·dec⁻¹，27小时稳定运行89.9%——综合性能显著优于传统烧结样品。
最后落在应用上：30秒 vs 数小时，过电位降42 mV，氧空位翻两倍半——不是“渐进改进”，是合成范式的降维打击。
文献信息
Rapid joule heating synthesis of oxygen-vacancy-rich high-entropy oxide as a high-performance electrocatalyst for OER
Journal of Environmental Chemical Engineering, 2026
DOI: https://doi.org/10.1016/j.jece.2026.122504
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
