硅、锡、锑这些合金型负极，理论容量高，是下一代锂电的“潜力股”。但它们都有个致命伤——充放电时体积膨胀超200%，颗粒开裂、电极粉化、SEI反复破裂，电池几十圈就“退役”。如何从力学根源上驯服这种体积效应，是高比能负极材料最头疼的难题。
哈尔滨工业大学（深圳）李锴锴、袁群惠团队和香港科技大学（广州）黄加强、张统一团队，最近在《Advanced Functional Materials》上发了一篇，用高温热冲击（HTS） 一招制敌。他们把Sb纳米颗粒（20-50 nm）牢牢“锁”进碳骨架的缺陷和孔隙里，碳基体既当“笼子”又当“缓冲垫”。
结果：5 A/g超高电流密度下循环15,000次，容量仍保留415.7 mAh/g——这是迄今所有Sb基负极的最佳纪录。全电池5C倍率下200圈容量保持率91%。
更硬核的是，研究团队综合运用原位XRD、DIC、曲率测量、光纤布拉格光栅传感以及化学-力学理论模型，从颗粒、电极到器件层级，系统揭示了“碳限域+纳米尺寸”协同如何把电极的表观双轴杨氏模量提上去、把化学应变压下来，从根源上掐断了裂纹扩展。
01 HTS“锁”住Sb：20-50 nm颗粒，均匀嵌进碳骨架

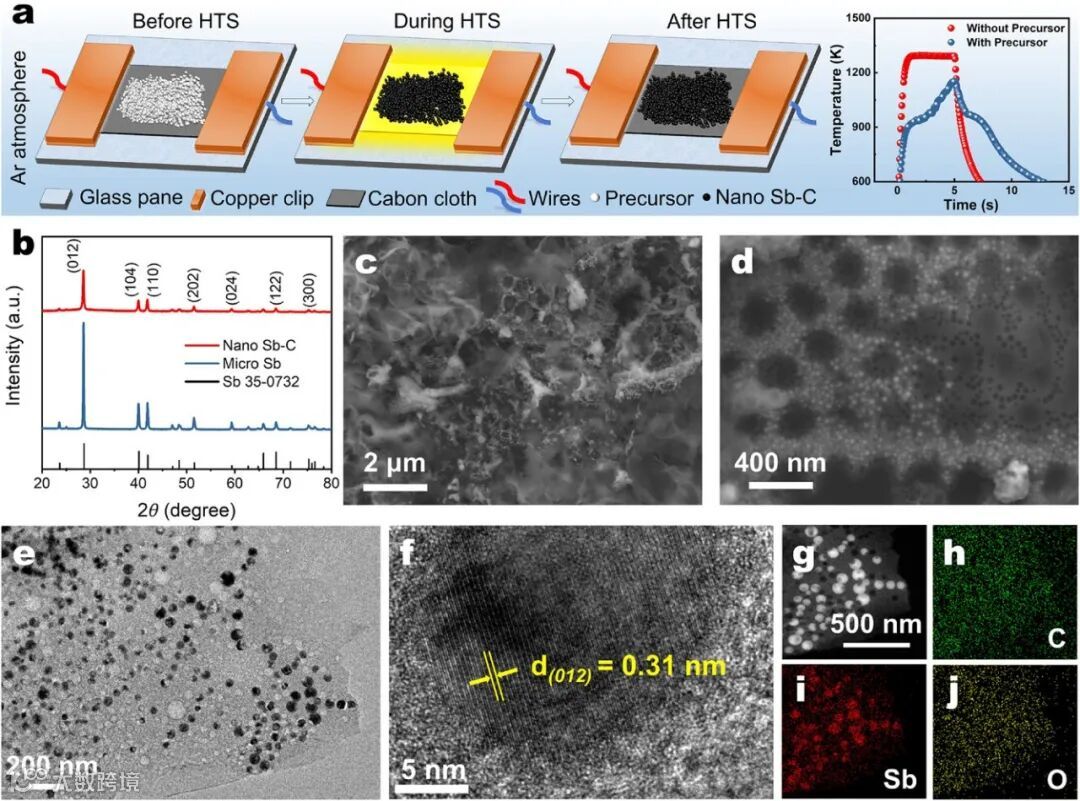

先看图1。高温热冲击（HTS）瞬时加热到>1200 K，快速合成。图1b的XRD显示，与微米Sb相比，Nano Sb-C的衍射峰明显宽化——晶粒细小，还有晶格应变。
图1c-d的SEM，20-50 nm的Sb纳米颗粒均匀、牢固地“镶嵌”在碳基体上，和微米Sb的2-5 μm不规则颗粒形成鲜明对比。图1e的TEM显示，碳基体中存在大量缺陷和孔隙——这正是HTS瞬时高温过程中抑制Sb团聚、控制尺寸的关键“限域单元”。图1f的HRTEM看到清晰的Sb(012)晶格条纹，图1g-j的EDS面扫证实C、O、Sb元素分布高度吻合。
一句话：碳笼锁纳米Sb，力学和电化学的基础打牢了。
02 15,000次循环：Sb基负极的最好成绩

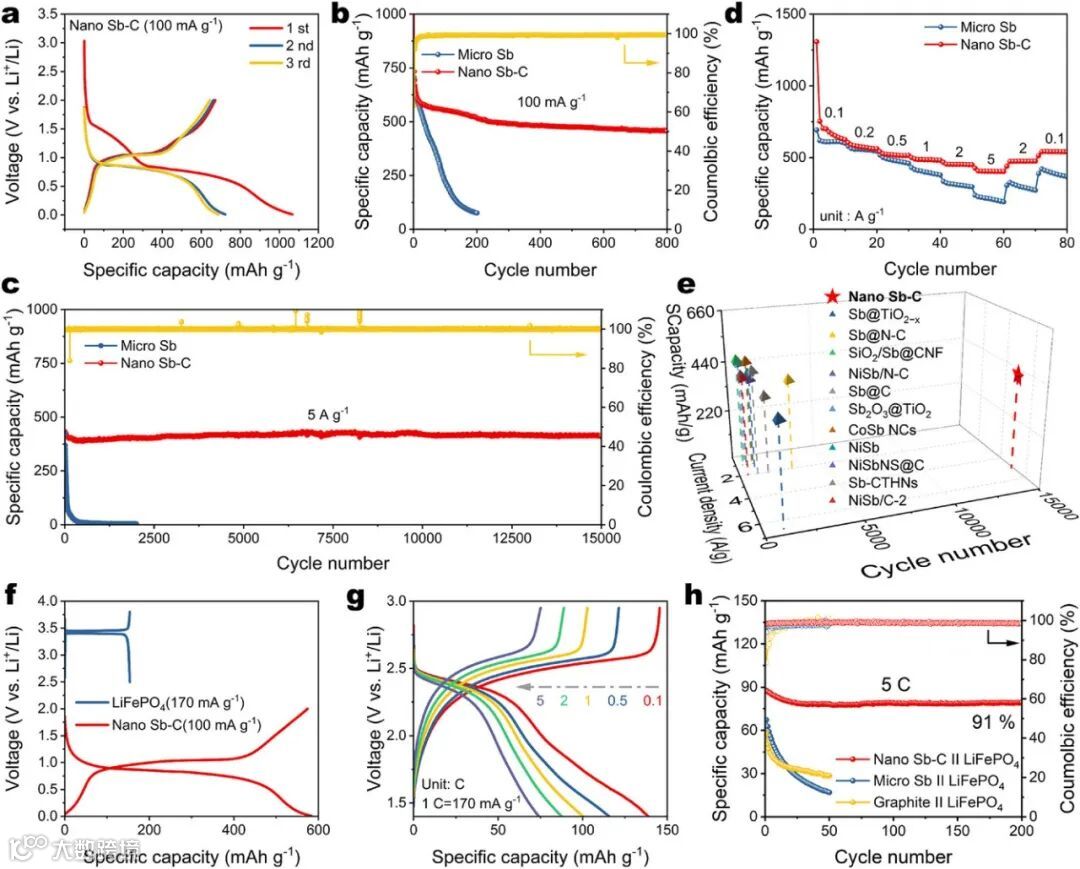

图2是电化学硬指标。
图2a的GCD曲线高度重合，LiₓSb与Li₃Sb之间的相变高度可逆。图2b，0.1 A/g下循环800次，Nano Sb-C仍保持455.5 mAh/g，微米Sb早就崩了。
图2c是整篇最炸裂的数据：5 A/g超高电流密度下，稳定循环15,000次，容量仍达415.7 mAh/g——所有报道的Sb基负极里的最好成绩。
图2d的倍率性能，从0.1到5 A/g再回来，容量几乎完全恢复。图2e和文献对比，全面领先。图2f-g的全电池（LiFePO₄为正极），5C下循环200次，容量保持率91%——实用化潜力，实锤了。
03 原位XRD+FIB-SEM：直接“看到”谁在开裂，谁在坚守

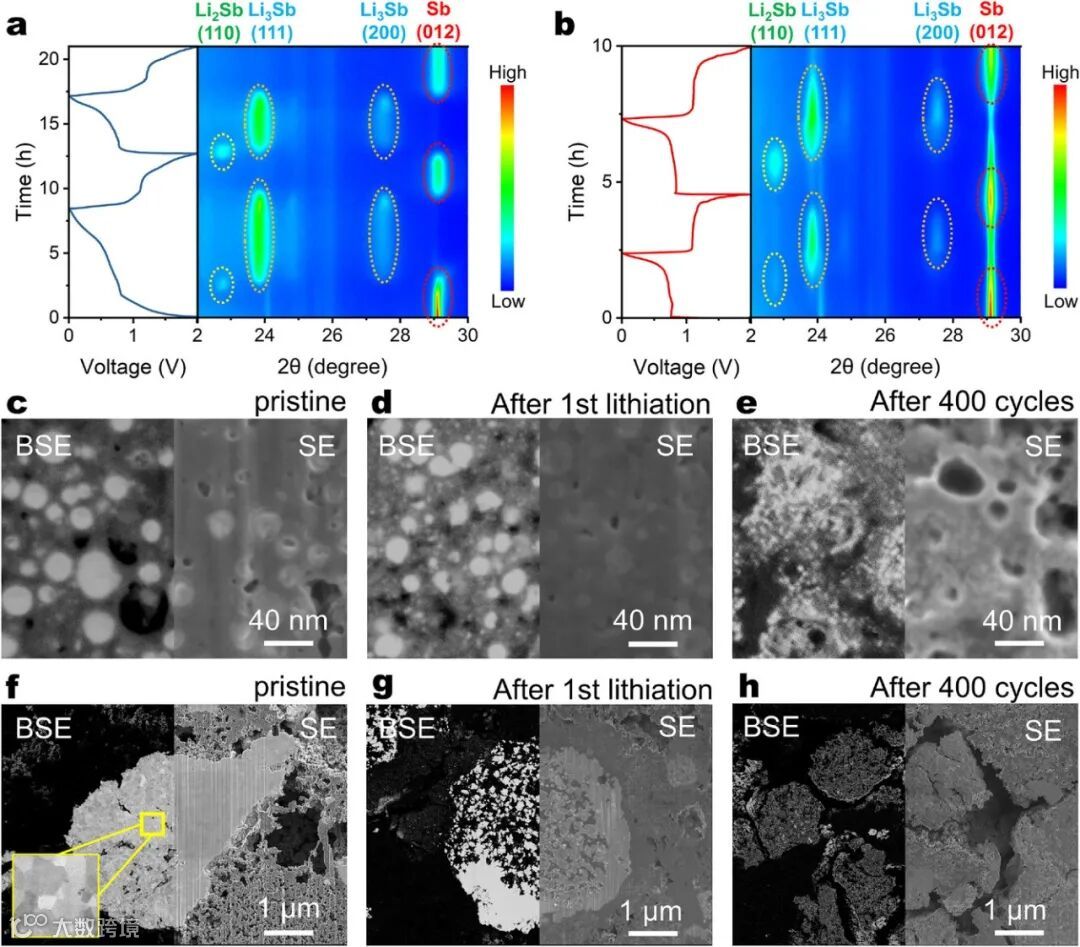

图3通过原位XRD和FIB-SEM，直观对比了两种材料的“命运”。
图3a-b的原位XRD：Nano Sb-C在锂化过程中，Sb衍射峰完全消失，所有Sb都转化成了Li₃Sb，脱锂后Sb峰完美重现——相变完全可逆；微米Sb的Sb峰始终残留，反应不完全，大量Sb“置身事外”。
图3c-h的FIB-SEM：Nano Sb-C首次锂化后颗粒保持完整，循环400次后Sb颗粒甚至细化到10 nm以下，但仍均匀分散在碳基体中，没有任何裂纹。微米Sb首次锂化就严重碎裂，400次后电极出现宏观大裂纹，活性物质大量脱落。
结论：碳基体的纳米限域效应，是抑制机械失效的“定海神针”。
04 化学应变：Nano Sb-C“有效弹性”，微米Sb“一去不返”

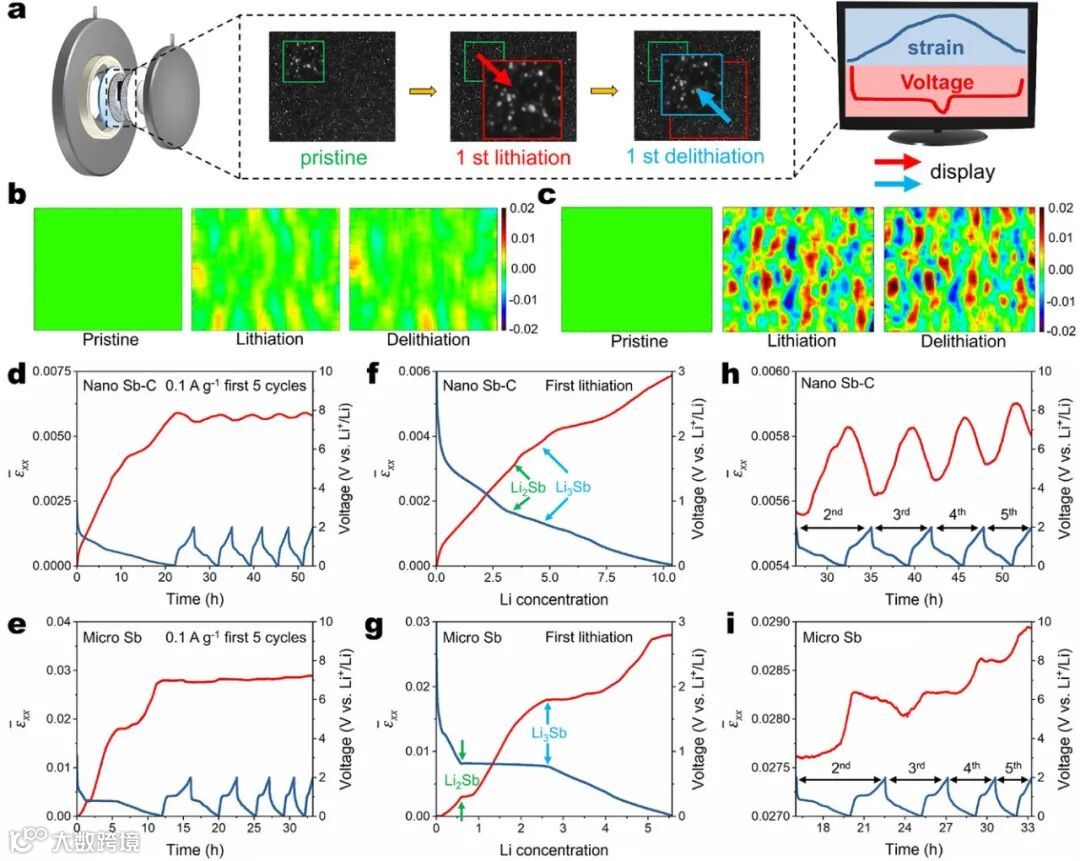

图4用数字图像相关（DIC）技术，原位追踪电极表面面内化学应变（ε_xx）。
图4b-c的应变分布图：Nano Sb-C应变分布均匀，最大值仅0.0059；微米Sb出现大量应变“热点”，最大值0.0276，差了近5倍。
图4d-e的应变随时间的演化曲线：Nano Sb-C的应变随锂化/脱锂呈近乎线性的可逆变化；微米Sb在首次锂化后应变就“定格”在高位，几乎不恢复。
作者提出一个清晰的弹性判据：Nano Sb-C的变形可视为“有效弹性”——脱锂路径几乎原路返回；微米Sb的高残余应变源于不可逆的裂纹和颗粒破碎。这就是两者循环寿命天差地别的力学本质。
05 应力与模量：碳基体让电极“又硬又韧”

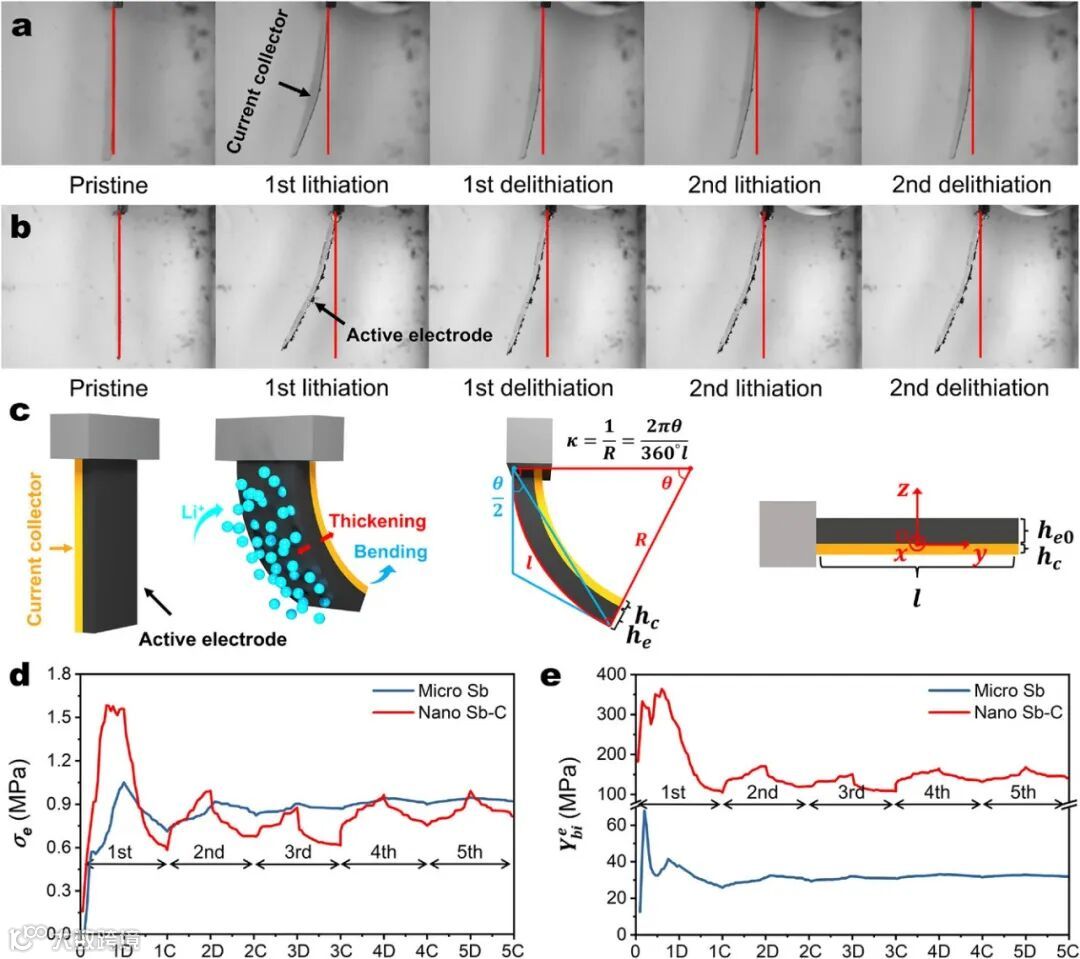

图5通过原位曲率测量，结合化学-力学模型，定量解析了电极膜应力（σ_e）和表观双轴杨氏模量（Y_bi^e）。
图5a-b的光学图像直观显示电极在充放电过程中的可逆弯曲行为。图5d的计算发现：Nano Sb-C首次锂化后产生更高的压应力（1.58 MPa）——这恰恰说明其结构坚固，没有通过破碎来“泄压”；后续循环中，应力在0.99-0.61 MPa之间可逆变化。
图5e更关键：Nano Sb-C的Y_bi^e在整个循环过程中始终显著高于微米Sb，且未出现微米Sb在相变后期的模量骤降。碳基体不仅提高了电极的整体刚度，还有效缓冲了相变带来的模量衰减——这就是Nano Sb-C“又硬又韧”的力学根源。
06 光纤传感器“贴身监测”：全电池层级应力演化

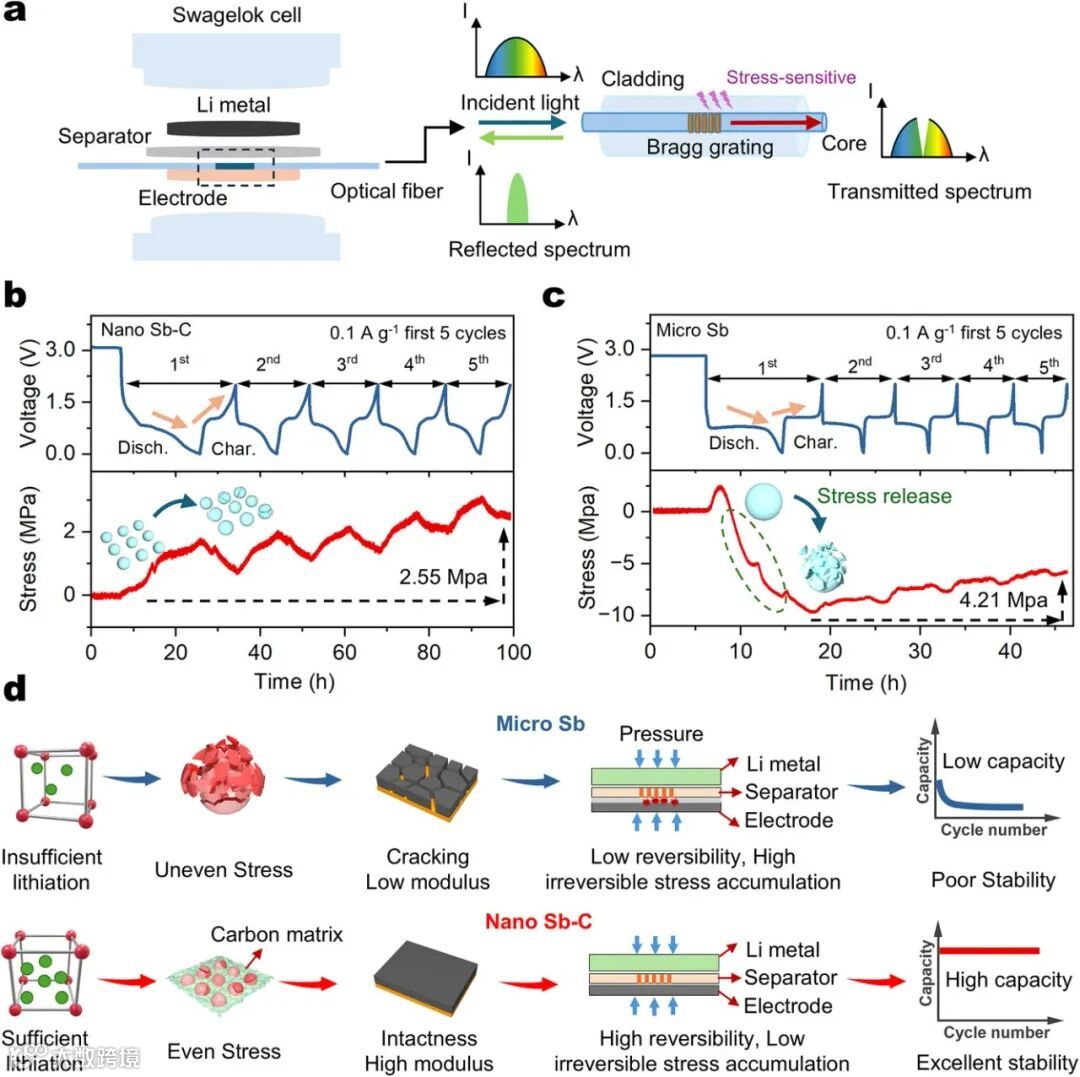

图6将光纤布拉格光栅（FBG）传感器集成到电池中，实时监测电极层级应力演化。
图6b-c显示：Nano Sb-C电池的应力呈高度可逆的周期性变化，5圈后不可逆应力积累仅0.88 MPa——机械响应极其稳定。微米Sb电池的应力信号首次锂化后就变得杂乱无章，积累了4.21 MPa的不可逆应力，是内部结构持续破坏、SEI过度生长的直接证据。
图6d总结了两者的失效与稳定机理：微米Sb因扩散路径长、反应不均匀，导致颗粒破碎、电极开裂、应力累积；Nano Sb-C凭借碳基体约束和纳米尺寸效应，实现了均匀反应、高模量、高应力可逆性，超长循环中结构完整。
07 这事的看点：从“经验试错”到“力学设计”
把这篇的逻辑抽出来，其实是三层设计叠在一起：
材料层：HTS瞬时高温合成，碳基体的缺陷和孔隙把Sb颗粒尺寸限制在20-50 nm，均匀嵌入，物理限域。
力学层：碳基体提升电极表观双轴杨氏模量，纳米尺寸缩短Li⁺扩散路径、实现均匀合金化反应。两者协同使电极呈现“有效弹性”力学行为——化学应变与应力高度可逆。
表征层：原位XRD、DIC、曲率测量、FBG传感、化学-力学模型，从颗粒到器件，多尺度把“为什么稳”算得明明白白。
最后落在应用上：15,000次循环、5 A/g下415.7 mAh/g、全电池91%容量保持。不仅是性能纪录，更是给合金型负极的“力学设计”开了条新路。
文献信息
Unveiling the Chemomechanical Origin of Ultralong Cycling in Sb/C Composite Anodes
Advanced Functional Materials, 2025
DOI: 10.1002/adfm.202512345
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
