SOLIDWORKS 设计表：系列化零件设计的智能内核

设计表是什么？

与传统方法相比，设计表具有三大核心优势：

不增加文件冗余 —— 所有配置集中在一个零件或装配体文件中，无需复制多个文件

不改动建模逻辑 —— 建模过程与普通零件完全一致，仅在参数层面实现系列化

批量驱动配置 —— 在Excel中一次性填写所有参数，系统自动生成对应的配置

设计表的实战应用

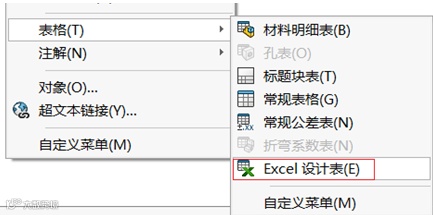

第一步：创建设计表

第二步：参数映射

设计表的核心在于“参数映射”——将Excel表格中的列标题与模型中的尺寸、特征、属性等建立关联。

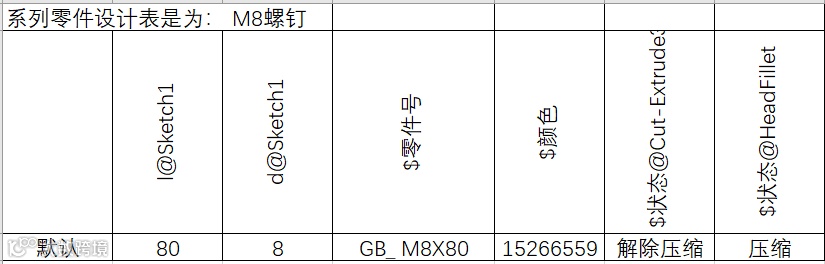

典型的映射格式如下：

第一列：配置名称（必填）

后续列：对应的尺寸名称、特征状态或自定义属性

每一行：一个独立的配置

例如，一个M8-M10螺栓系列的设计表，可以包含螺纹规格、长度、头部尺寸等参数列，每一行对应一种规格。

第三步：批量填写与生成

在Excel环境中，你可以利用Excel的填充、公式、数据验证等功能快速填写参数。例如：

使用拖拽填充快速生成等差数列

利用公式计算关联尺寸（如长度与螺纹长度的比例关系）

通过数据验证限制参数取值范围

填写完成后，关闭设计表，SOLIDWORKS会自动解析表格内容，生成对应的配置。几秒钟之内，原本需要数小时手动搭建的几十个配置就全部生成完毕。

工程实战中的高阶技巧

1. 特征控制

除了尺寸参数，设计表还可以控制特征的压缩状态。在参数映射时加入“$状态@特征名称”列，通过“压缩/解压缩”或“S/U”来控制特征的启用与禁用。

2. 自定义属性关联

设计表可以直接将参数写入自定义属性，实现BOM表中的自动关联。在列标题中使用“$属性@属性名称”格式，即可将当前配置的参数值写入对应的自定义属性中。

3. 外部Excel维护

设计表支持链接外部Excel文件，这意味着你可以将参数维护工作交给非CAD操作人员。他们只需在Excel中填写参数，SOLIDWORKS模型即可自动更新。

总结

设计表是SOLIDWORKS系列化零件设计的“智能内核”，它将Excel的数据处理能力与SOLIDWORKS的参数化建模能力完美融合。

1.将系列零件配置的生成时间从“小时级”压缩到“分钟级”

2.减少手动操作带来的人为错误

3.让系列化零件衍生从“机械劳作”变为“自动驱动”

4.建立可维护、可扩展的标准件库体系
