导语：把碳纤维织物同时当“电热丝”和“钢筋”，只烤界面不烤整体，让SiC陶瓷接头强度提升1.39倍、残余应力砍掉1/3。
01 一个长期没人真正解决的两难困境
SiC_f/SiC复合材料是航空发动机机匣的“梦中情材”——耐高温、抗氧化、还带纤维增韧。
但它有一个致命矛盾：
传统钎焊：整体加热 → 钎料（高膨胀）与陶瓷（低膨胀）热失配 → 残余应力 → 开裂
加增强相（颗粒/纤维）：本想缓解应力 → 结果团聚 → 局部应力集中 → 更弱
👉 越想释放应力，越容易团聚；越想高强度，越容易开裂。
而哈尔滨工业大学亓钧雷团队给出的答案是：不让增强相“被动加入”，而是让它“主动发热”。
02 论文概要
2026年4月1日，哈尔滨工业大学在Journal of Materials Research and Technology发表研究，提出：
三维碳纤维织物 + 瞬态焦耳热 = 局部1600°C高温 + 网络化增强相
仅需 30 A、60 秒
接头剪切强度 15.12 MPa（比真空钎焊 提升 39%）
残余应力 降低 34.92%（有限元定量）
DFT计算证实：TiC/石墨吸附能 -6.84 eV，是Ti/Cu体系的 1.75 倍
03 图文解析

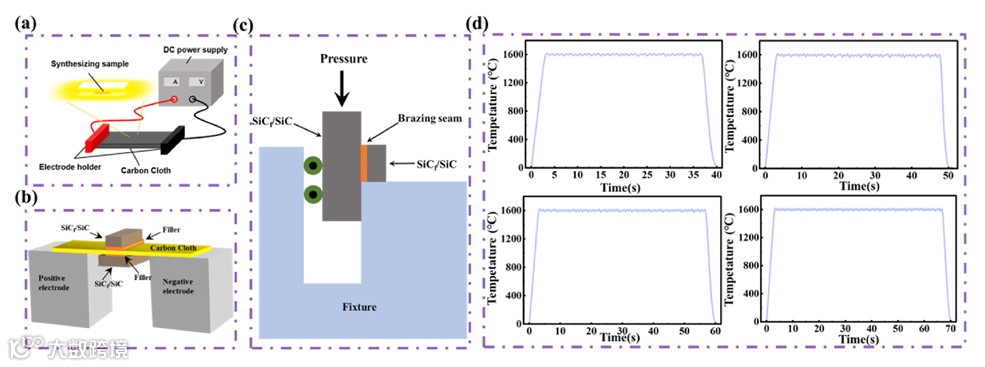

图1｜不是“引入”发热体，而是让增强相自己发热
碳纤维织物同时扮演两个角色：发热元件 + 增强相（一材两用）。
30 A、60 s → 峰值 1600°C，AgCuTi完全熔化。
🔑 关键认知：局部热源 + 网络结构 = 从热源机制层面切断热失配放大链。

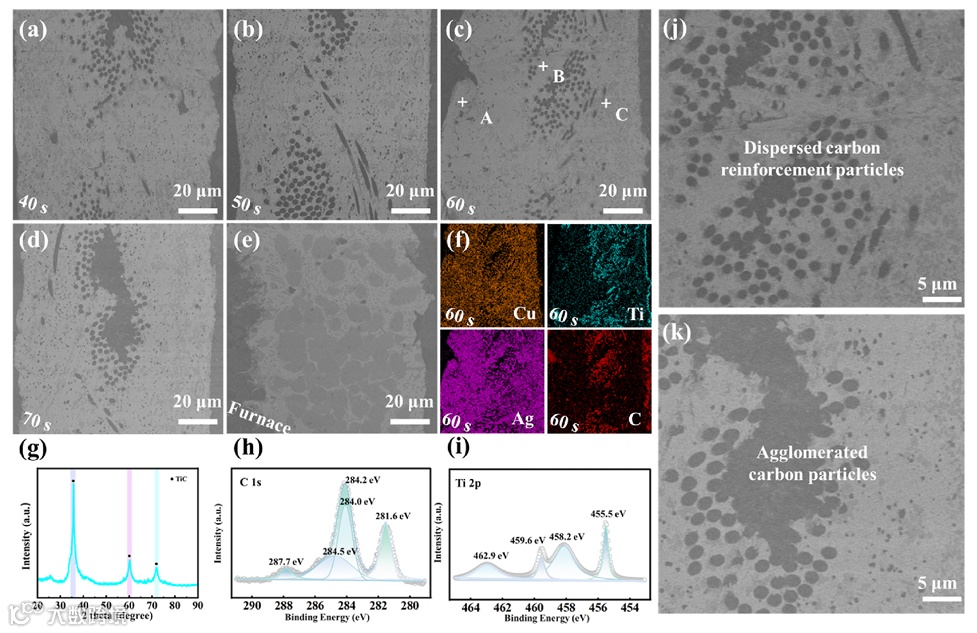

图2｜60秒是“分散”与“团聚”的生死分界线
60 s：碳纤维高度分散，无团聚
＞70 s：增强相严重团聚 → 应力集中源
⏱ 60 s不是随便选的，是扩散、反应、浸润的临界点。

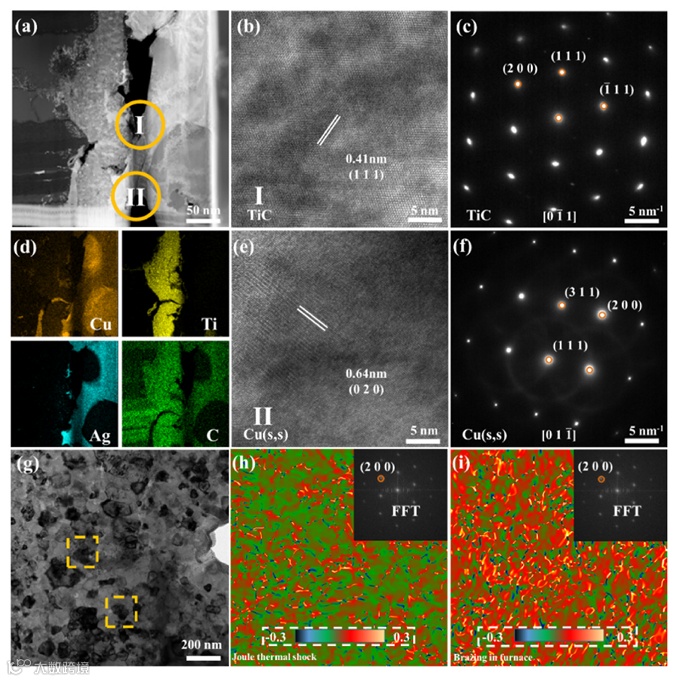

图3｜纳米尺度实锤：应力真的被释放了
几何相位分析（GPA）显示：焦耳热工艺下 (200)TiC 晶面应变显著低于真空钎焊。
同时形成 TiC-石墨过渡层，石墨像“缓冲垫”一样释放界面应力。

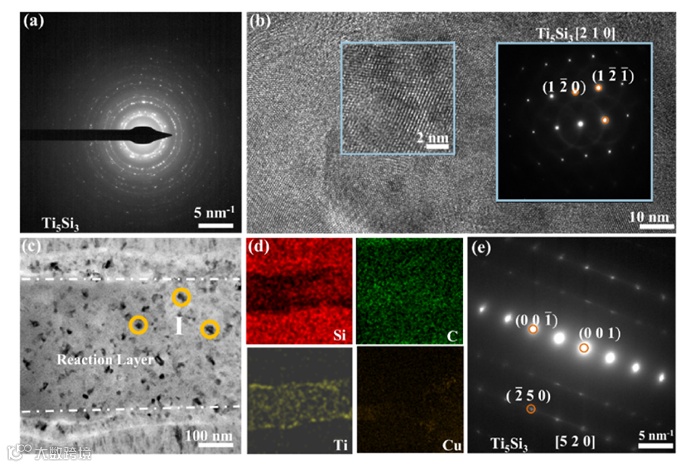

图4｜Ti₅Si₃纳米颗粒：晶界钉扎，防止弱结合
不是粗大聚集，而是 纳米分散 在晶界。
一举三得：改善润湿性 + 阻止晶粒长大 + 减少孔隙裂纹。

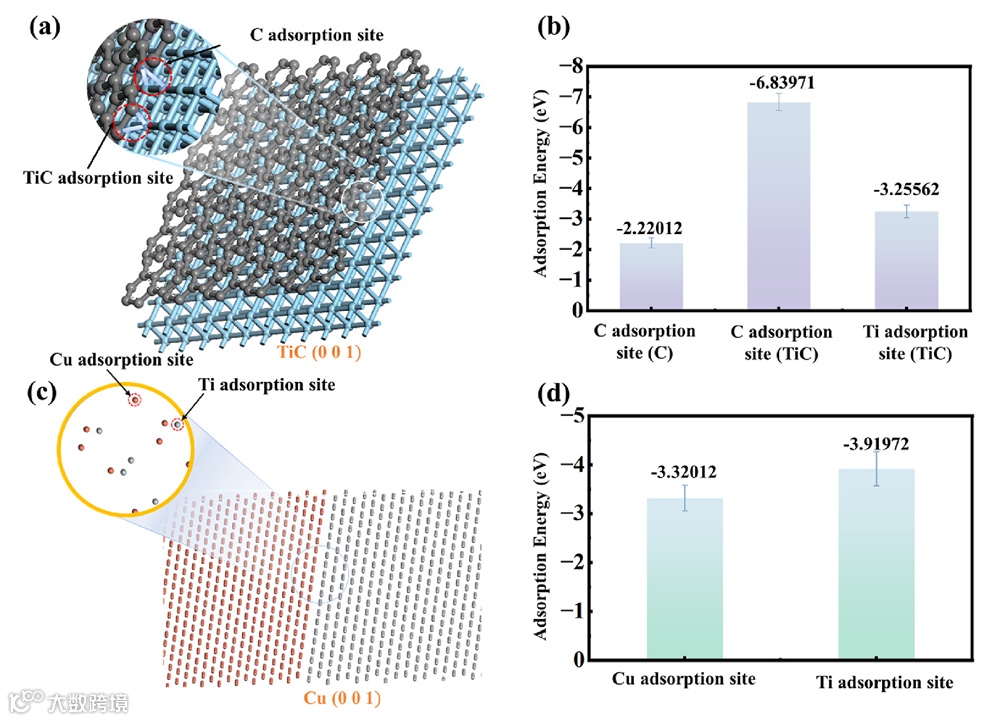

图5｜DFT计算：为什么TiC/C比Ti/Cu强1.75倍？
TiC/C 吸附能 -6.83971 eV
Ti/Cu 吸附能 -3.91972 eV
📐 从电子层面证明：小石墨颗粒通过增加界面分离功 + 阻碍位错传播来强化。

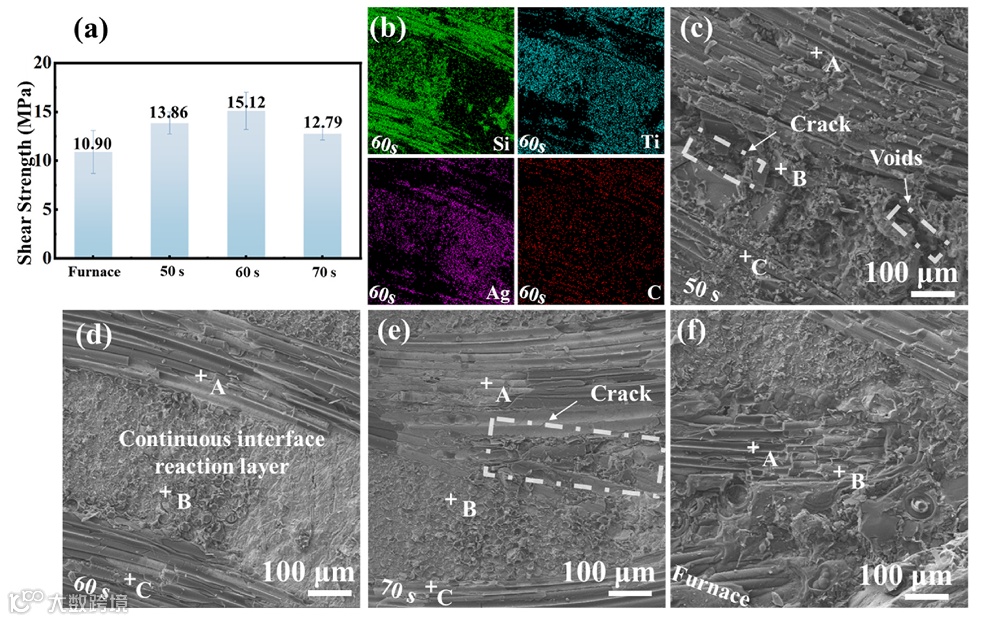

图6｜断口形貌：从“一次性开裂”变成“纤维逐根拔出”
60 s：广泛纤维拔出 → 能量耗散式断裂
真空钎焊：沿脆性层一次性开裂
70 s：强度下降 → 钎料过度渗透，引入新缺陷

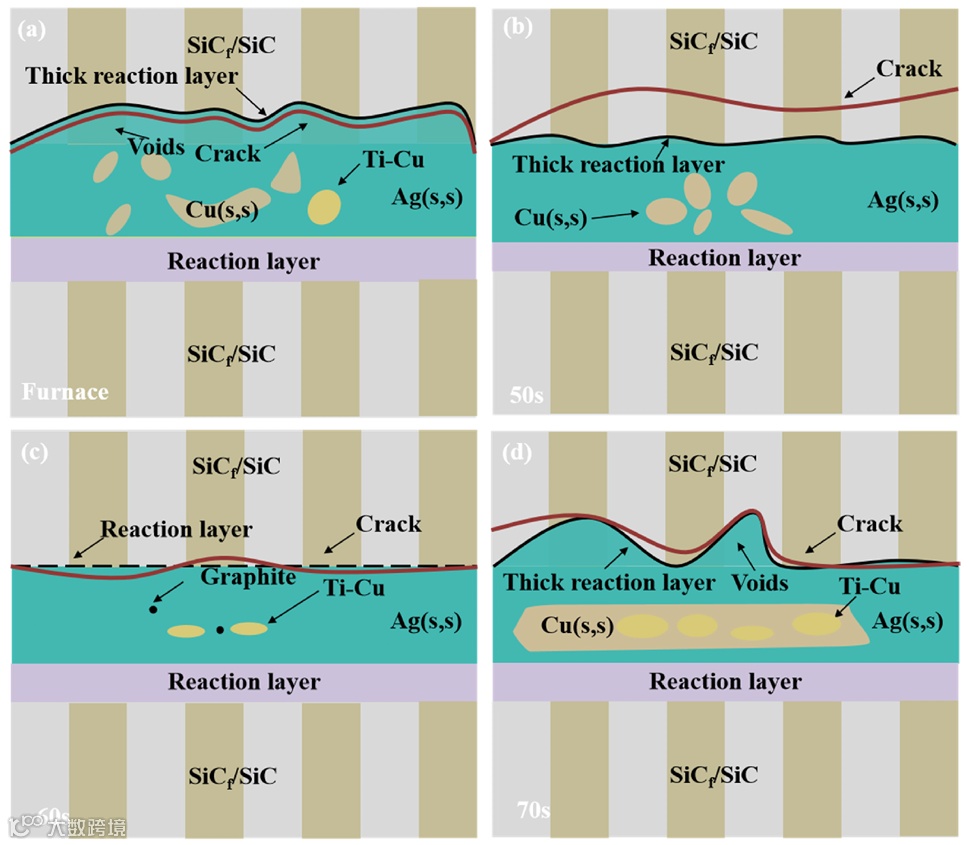

图7｜断裂模式非单调演化：50→60→70秒，三种结局
50 s：扩散不足，Cu(s,s)聚集
60 s：纤维拔出最优
70 s：大规模孔洞渗透
✅ 再次证明：60 s是唯一平衡点。

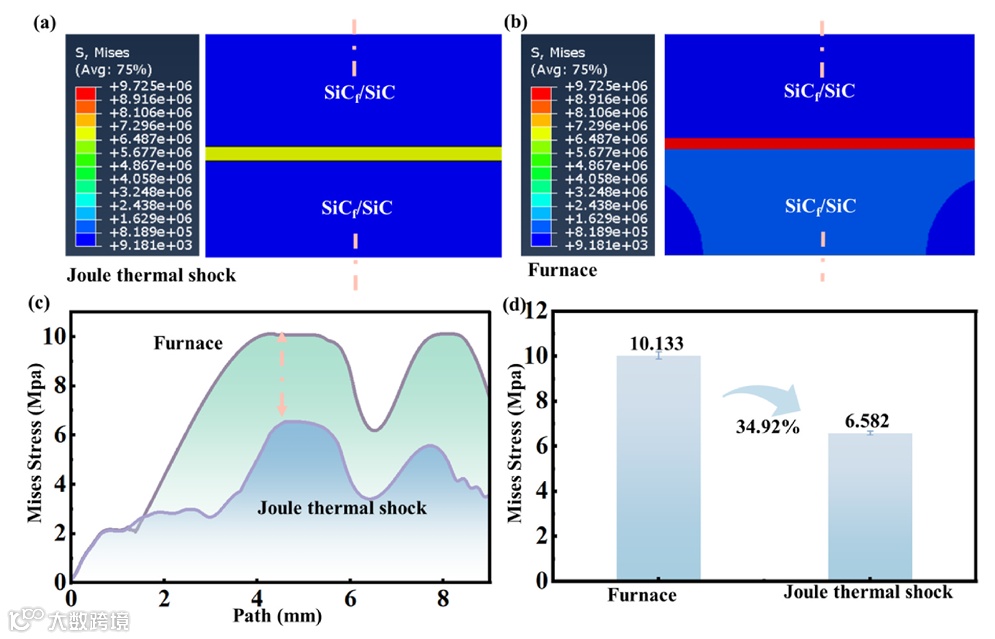

图8｜有限元：残余应力从146 MPa → 95 MPa，降低34.92%
焦耳热：局部表面热源，基体低温约束界面
真空钎焊：整体加热，热失配被放大

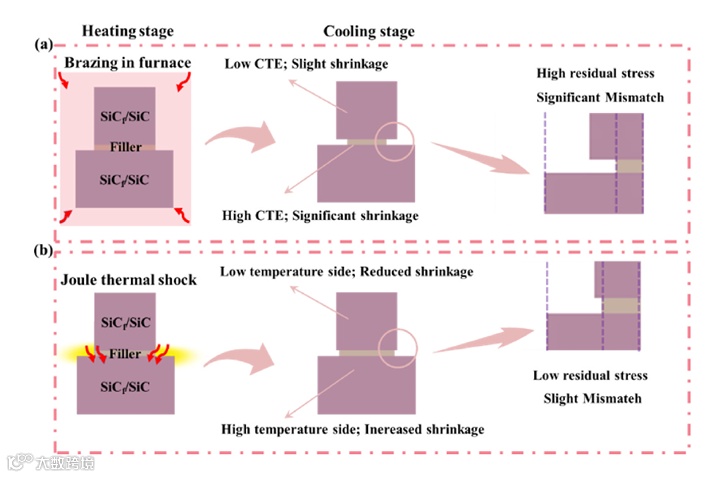

图9｜本质差异：局部“点射” vs 整体“一锅端”
真空钎焊：整个材料经历相同热循环
焦耳热：热量只出现在该出现的地方
04 总结 & 展望
这项工作的真正价值，不是把强度提高了39%，而是回答了一个长期被回避的问题：
如何在不团聚、不热损伤的前提下，同时获得高强度与低应力？
哈工大的答案是：
让增强相自己发热（碳纤维织物）
只加热界面（局部焦耳热）
在原子尺度钉扎（Ti₅Si₃）和强吸附（TiC/C）
👉 高连接强度与低残余应力，从来不是不可兼得——关键是选对热源的位置和增强相的形态。
该策略完全可以推广到 C/C复合材料与高温合金连接 等更多体系。下一步：电流波形调制 + 碳纤维网络拓扑优化。
论文信息
标题：Transient Joule heating via highly dispersed carbon fibers to achieve superior bonding of SiC_f/SiC composites joints with relieved residual stress
期刊：Journal of Materials Research and Technology
DOI：10.1016/j.jmrt.2026.03.230
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
