作为一名SOLIDWORKS工程师，处理成千上万个零部件的大型装配体及其关联工程图是日常工作的重要部分。然而，随之而来的文件打开缓慢、操作卡顿、旋转迟滞等问题，严重侵蚀了设计效率与创意流畅度。本文将深入剖析SOLIDWORKS处理大型文件的底层流程，并结合实战经验，从文件管理、软件操作、设计规范到硬件评估，为您提供一套从大型装配体到大型工程图的性能优化攻略，及电脑硬件配置选型指南可落地的完整解决方案。
一、 理解核心流程：性能瓶颈在哪里？
优化性能的第一步是理解SOLIDWORKS打开和操作装配体与工程图的核心步骤。该流程可概括为以下关键阶段，每个阶段都可能成为性能瓶颈：
1. 文件加载：软件首先需要从存储位置（本地硬盘或网络服务器）读取装配体文件及其所有参考文件的信息。
2. 更新与求解：将零部件加载到内存后，软件需要计算并求解所有配合关系，以确定每个零部件的空间位置。
3. 关联更新：如果存在跨文件的关联特征（如外部参考引用），软件需要更新这些关联关系。
4. 图形显示：最后，根据上述计算结果和用户的显示设置，在图形区域渲染出模型。
关键洞察：工程图的打开过程严重依赖其关联的装配体。打开工程图时，软件在后台实质上执行了上述装配体加载的全流程，然后再处理工程图特有的视图、标注等元素。因此，许多工程图的性能问题，根源在于装配体本身。优化装配体性能，是提升工程图效率的基础。
二、 装配体性能优化实战策略
遵循上述流程，我们可以针对每个环节实施精准优化。
1. 优化文件加载：从“云端”到“本地”的加速革命
在复杂的网络环境中，直接打开位于共享服务器上的大型文件是性能的首要杀手。网络带宽、流量、安全软件实时扫描、服务器性能及数据传输协议（如数据包大小和网络延迟）都会显著拖慢速度。
l 核心建议：优先在本地操作
l 原理：将文件从服务器复制到本地硬盘进行编辑和保存，然后再上传回服务器，通常比直接通过网络编辑更快。这是因为Windows系统在复制文件时使用的数据包（如32KB）远大于应用程序（如SOLIDWORKS）直接打开网络文件时使用的数据包（如4KB）。更少的数据包意味着更少的网络往返延迟。以一个256KB的文件为例，理论上网给延迟10毫秒时，复制操作仅需80毫秒，而直接打开可能需640毫秒。对于GB级的大型装配体，时间差异将呈指数级扩大。
l 实践：这正是SOLIDWORKS PDM（产品数据管理）系统的工作原理之一——它通过“检出”操作自动将文件版本复制到用户本地缓存中进行编辑，完成后“检入”更新服务器版本，从而在保证数据一致性的前提下，最大化操作速度。

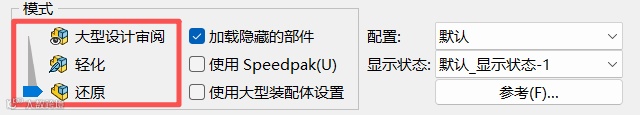

2. 善用四种打开模式：按需匹配，轻重分明
SOLIDWORKS提供了不同“重量级”的打开模式，应对不同场景。
l 还原模式：完全加载所有模型数据到内存，功能完整，但对内存需求最高，打开速度最慢。适用于对少数关键部件进行深度编辑。
l 轻化模式：仅将模型的图形和配合关系等核心数据加载到内存，数据量通常不到还原模式的一半，足以支持绝大多数建模、配合和出详图操作。可通过系统选项设置为超过一定零件数量后自动启用。
l 大型装配体模式：这是一个性能设置集合，而非独立的文件状态。它可与还原或轻化模式配合使用。启用后，软件会自动将一系列影响性能的选项（如图像品质、细节层次、反走样等）调整至优化状态，从而显著提升视图旋转、缩放和平移的流畅度。它是处理大型装配体时建议始终保持开启的“一键优化”开关。
l 大型设计审阅模式：这是最“轻”的模式，仅加载显示所需的数据，打开速度极快。在此模式下，您可以：
n 浏览设计树、测量距离、创建剖面视图、隐藏/显示零部件、进行干涉检查。
n 启用“编辑装配体”选项后，甚至可以插入新零部件、添加配合、创建线性/圆周阵列。这为在超大型装配体中进行结构规划、布局设计和顶层配合提供了可能。理想的工作流是：在子装配体级别完成复杂设计和细节特征，在顶层装配体中使用大型设计审阅模式进行整体布局与配合。
3. 应用零组件简化技术：为模型“减负”
对于本身细节繁多或在总装中重复出现多次的零部件，可以进行简化。

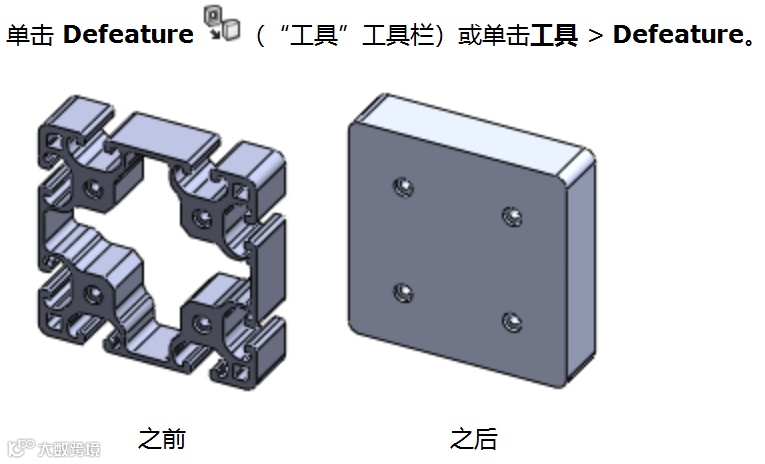

l Defeature与简化工具：用于去除零件或子装配体内部不必要的细节（如圆角、倒角、细小孔特征等），将结果保存为新文件或新配置。这能显著减少模型复杂度，尤其在零件被大量阵列时效果惊人。
l SpeedPak配置：这是处理复杂子装配体的利器。它可以为装配体创建一个极简化的配置，仅保留您选定的外部面、参考几何体（如基准面）、草图或曲线。当把这个带有SpeedPak配置的子装配体插入更高层总装时，系统只加载这些选定元素，内存占用极低，但丝毫不影响在总装中对其进行配合或出工程图。当需要编辑该子装配体细节时，只需回到原始文件切换回完整配置即可。SpeedPak完美平衡了高性能与设计灵活性。
4. 遵循配合最佳实践：提升求解效率
不合理的配合关系会极大增加软件在“求解”环节的计算负担。
l 固定首个零部件：始终固定装配体中插入的第一个（通常是最核心或最复杂的）零部件。这为配合求解器提供了一个稳定的空间基准，无需计算其位置，直接跳过后求解其他零部件。
l 优先使用面与基准面配合：尽量避免使用边线、顶点或临时轴进行配合。因为面和基准面能够更有效地限制零件的自由度，通常用更少的配合即可实现完全定义，减少了求解的计算量。
l 善用子装配体，限制柔性使用：将功能相关的零件组成为刚性子装配体。这样，配合关系在子装配体层级即求解完毕，在顶层装配体中它将作为一个整体被处理，减少了顶层配合的数量。柔性子装配体虽然灵活，但每次重建时其内部配合都需重新求解，在大型装配体中应严格控制其使用数量。
5. 限制关联特征数量
外部关联特征（参考其他文件的特征）会导致在打开和重建时，软件需要反复回溯和更新这些外部参考，形成循环计算，严重影响性能。应在设计阶段就规划好参考关系，尽可能在装配体内部或同一子装配体内部创建关联，避免产生冗长或循环的外部参考链。
6. 设置合适的图形显示品质

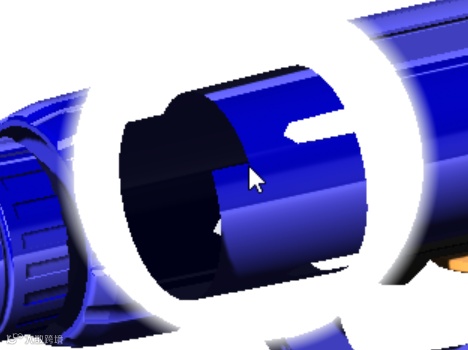

过高图像品质和过多的视觉特效是图形卡顿的直接原因。

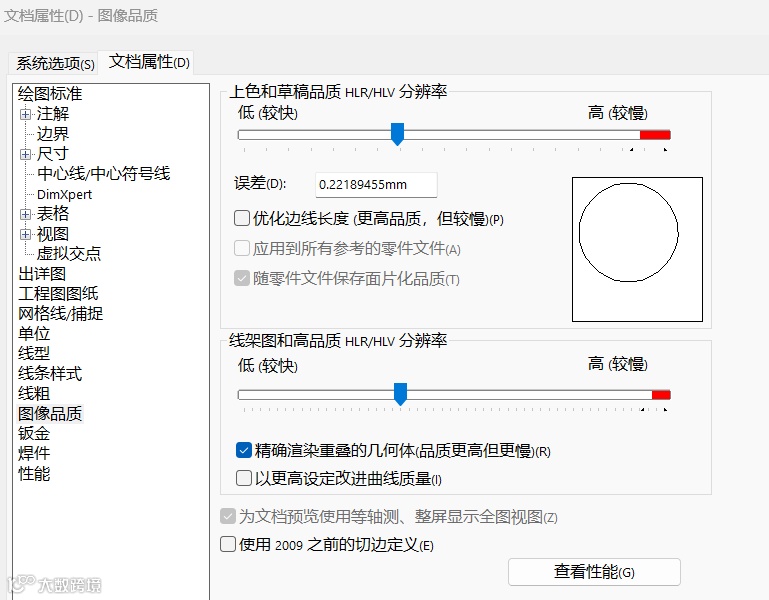

l 调整图像品质：在【文档属性】-【图像品质】中，适当调低图像品质。在大型装配体中，小幅降低此设置对视觉判断影响甚微，却能极大提升图形响应速度。此设置应保存在零件和装配体模板中。
l 利用性能评估与装配体可视化：通过【评估】-【性能评估】功能，可以识别出哪些零件具有极高的三角形数量或图像品质设置。结合【装配体可视化】功能，可以用颜色直观展示各零件的性能负载（如重建时间），从而精准定位需要简化的“性能杀手”。

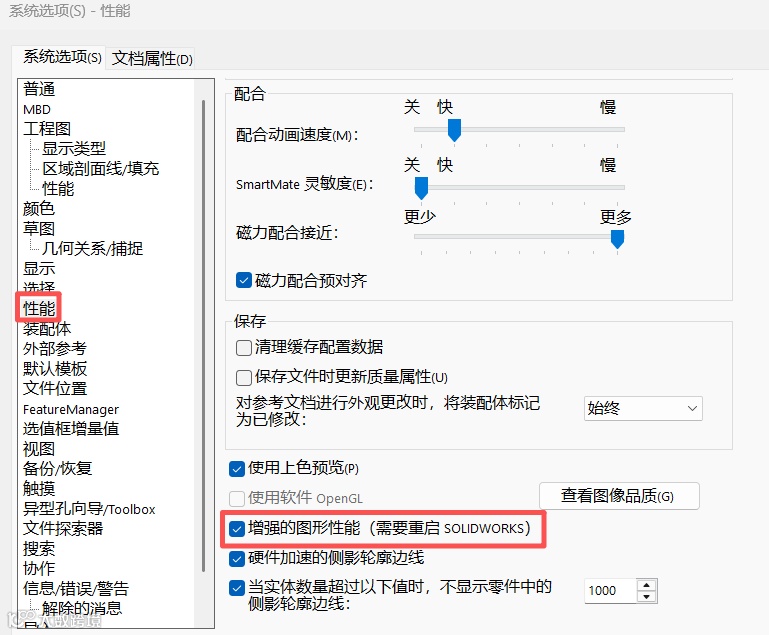

7. 启用增强的图形性能（关键选项！）
对于使用认证专业显卡的用户，请务必启用此选项。
l 作用：此功能利用了Modern OpenGL (4.5) 图形架构，能显著提升平移、缩放、旋转模型时的帧率和流畅度，保持高细节水平下的响应速度。
l 注意：如果您使用的是较新显卡但运行较旧SOLIDWORKS版本（如2018/2019），此选项可能不可用。请访问SOLIDWORKS官网的硬件认证页面，查找并安装对应版本的热修复补丁，以解锁此功能，这通常会带来显著的性能提升。
三、 大型工程图专项优化
基于“工程图性能源于装配体”的原则，在优化装配体后，可对工程图进行针对性设置。
1. 使用“出详图”模式快速打开：对于包含多张图纸、多种配置或大量视图的大型工程图，使用“出详图”模式打开可以避免加载底层模型数据，实现“秒开”。在此模式下，您可以：
l （2020+）添加/编辑注释、表格，复制粘贴视图。
l （2021+）创建剖视图、局部视图、裁剪视图，并添加尺寸和注解。
l （2022+）创建孔表，并从视图调色板拖放标准视图（前视、上视等）。此模式非常适合进行小幅修改或批注。
2. 优化视图显示样式：尽可能使用“隐藏线可见”或“消除隐藏线”模式，避免大量使用“带边线上色”或“上色”模式，后者图形计算量更大。
3. 审慎使用剖面视图：剖视图是计算成本最高的视图类型。每次重建，软件都需要在装配体层级重新计算剖面并生成图形。在满足表达要求的前提下，考虑使用局部视图、断开视图或精细的标注来替代部分剖面视图。

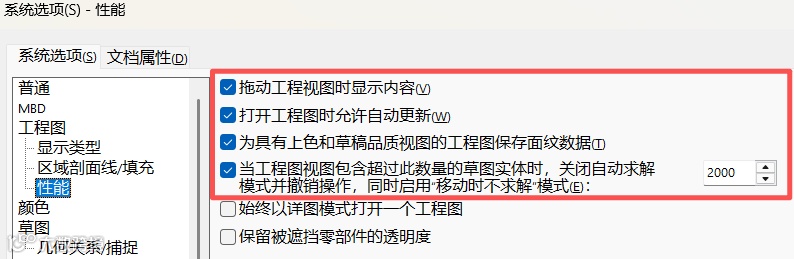

4. 调整工程图系统选项：在【系统选项】-【工程图】-【性能】中，可以：
l 关闭“拖动工程视图时显示内容”，改为显示边框。
l 将“打开工程图时允许自动更新”改为“手动”，避免不必要的全局重建。
l 启用“为具有上色和草稿品质视图的工程图保存面纹数据”，将显示数据缓存，加速下次打开。
四、 电脑硬件选型指南
当软件优化达到瓶颈时，正确的硬件是最终保障。
硬件选型核心原则：
1. 内存 (RAM)：确保充足容量。打开任务管理器，模拟日常最大工作负载（如打开最大装配体并运行常用操作），观察内存占用，建议留有50%以上余量。32GB是当前大型设计的主流起点，复杂场景需64GB或更高。
2. 处理器 (CPU)：主频和睿频性能优先于核心数量。SOLIDWORKS的建模、重建和配合求解主要依赖单核性能。选择同级别中基准频率和最大睿频更高的CPU（如Intel Core i7/i9系列或AMD Ryzen 7/9系列）。
3. 显卡 (GPU)：必须选择SOLIDWORKS认证的专业显卡（如NVIDIA RTX A系列或AMD Radeon Pro系列），并安装官方认证的驱动程序版本（并非越新越好）。专业显卡对OpenGL驱动的优化是游戏卡无法比拟的，能确保图形稳定与流畅。
4. 存储 (硬盘)：必须使用NVMe固态硬盘(SSD) 作为系统和软件安装盘。其极高的读写速度能大幅缩短文件打开、保存和软件启动时间。
总结：优化SOLIDWORKS大型装配体与工程图性能是一个系统工程，需遵循“理解流程、软硬兼施、由内而外”的思路。从最立竿见影的启用大型装配体模式、使用轻化状态、将文件操作置于本地，到中期的规范配合关系、创建SpeedPak配置、调整图像品质，再到根本性的升级专业显卡与SSD、遵循轻量化设计规范，层层递进。通过将上述策略融入日常设计与团队规范，您将能有效驯服庞杂的装配体，让设计过程重新变得流畅而高效。
