锂电集流体这事，看着不起眼，但铜箔和石墨负极的界面质量，直接决定了能量密度和循环寿命。传统铜箔太光滑，石墨贴上去是“点对面”接触，界面电阻高、活性材料利用率低、充放电几次就剥离。
多孔结构能解决这个问题，但常规做法（电化学脱合金、液态金属、辐射加热）要么污染重、要么工艺窗口窄、要么加热时间长导致孔粗化——快、净、优三件事，很难同时做到。
杭州电子科技大学林宝、杨阳团队和澳大利亚皇家墨尔本理工大学韩琦、苏玉玉团队，最近在《JMST》上发了一篇，用瞬态焦耳热+真空调控气相脱合金，毫秒级内把H65黄铜箔变成纳米多孔铜。他们系统研究了真空度（10 Pa、20 Pa、430 Pa、常压）对脱锌效率、孔结构和表面氧化的影响，发现20 Pa是最优窗口——残余Zn含量最低（11.69%）、90%孔径<40 nm、相对可接触面积是黄铜的317.6倍。
装成石墨半电池：比容量435 mAh/g，超过石墨理论容量（372 mAh/g）15.6%，比商业铜箔（350 mAh/g）高24%；100圈循环无衰减，接触阻抗降到5.48 Ω（商业铜箔6.22 Ω）。
这套工艺，毫秒级、无化学废液、真空可控，给高性能集流体开了条新路。
01 毫秒焦耳热：真空度独立调控，脱锌效率不靠“直觉”

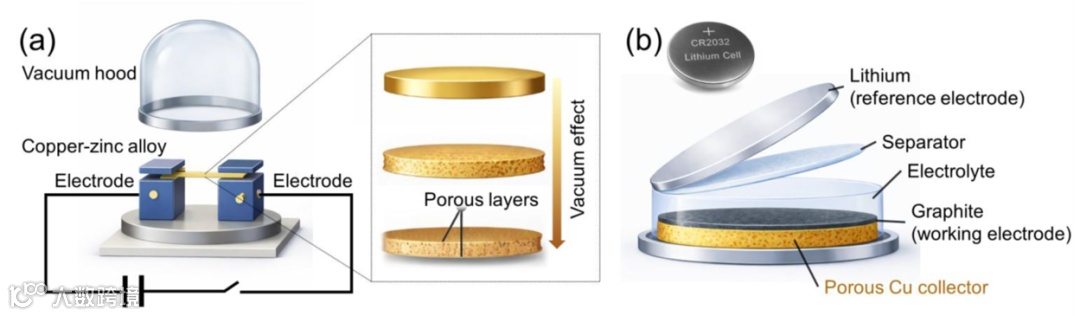

先看图1。图1a是瞬态焦耳加热装置：电容器通过铜电极向H65黄铜箔放电，毫秒级焦耳热让锌选择性升华（气相脱合金）。关键是密封腔体可精确调控真空度（10–10⁵ Pa），实现了“超快加热”与“真空度独立调控”的解耦。
图1b是锂石墨半电池结构：石墨涂在多孔铜或商业铜箔上，锂金属作对电极。

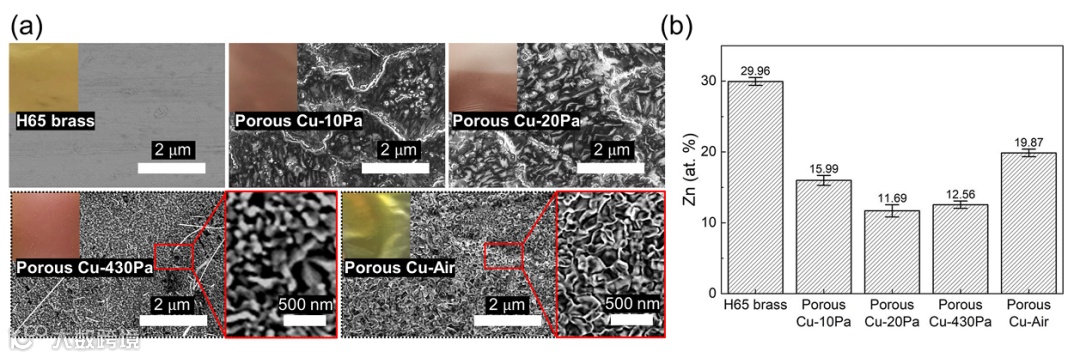

图2a的SEM：原始黄铜光滑；10 Pa时晶界出现稀疏孔隙；20 Pa时孔结构致密均匀（90%孔径<40 nm）；430 Pa及常压下孔隙粗化、形状不规则。光学照片里，常压样品呈黄金属光泽——暗示Zn氧化和再沉积。
图2b的EDS定量：表面Zn含量随压力升高先降后升，20 Pa时最低（11.69±0.87%），常压下回升到19.87%。脱锌效率对真空度不是单调的——过低真空（<20 Pa）抑制体相Zn扩散；过高真空（常压）加剧Zn蒸汽碰撞与再沉积。20 Pa是“扩散通畅”与“再沉积抑制”的黄金窗口。
02 XRD和电化学：晶体学+电化学双验证

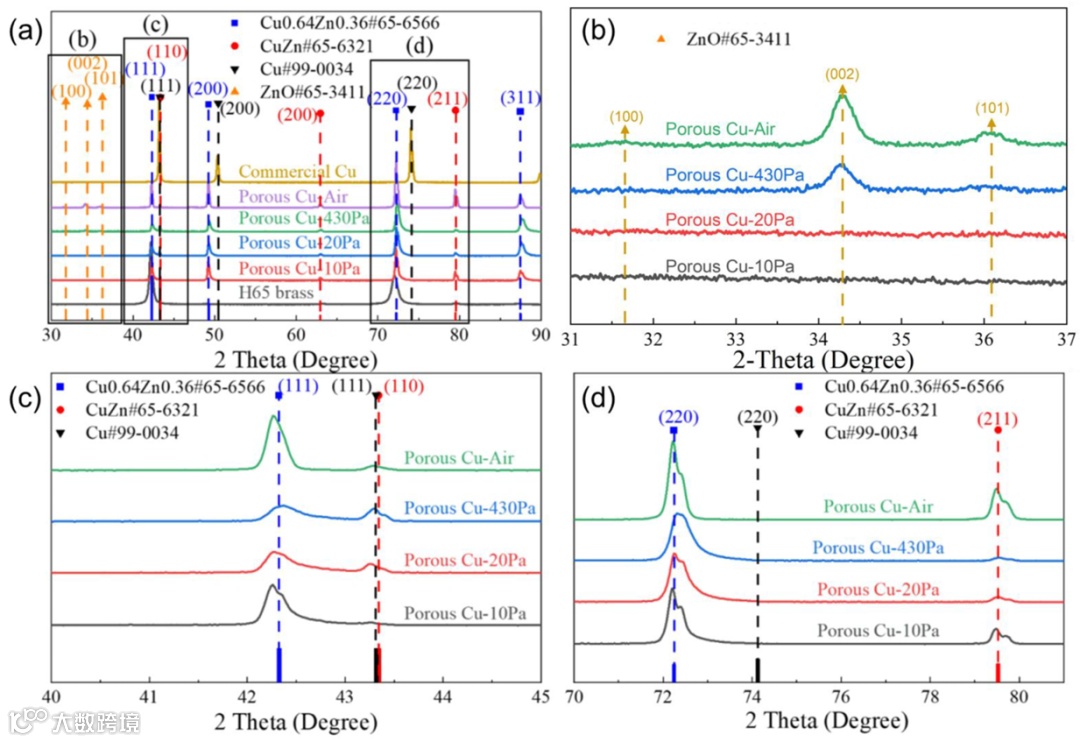

图3的XRD，热处理后出现ZnO、CuZn、Cu₀.₆₄Zn₀.₃₆峰。ZnO峰强度随压力升高而增强（常压最显著），是残余氧气氧化了Zn。局部放大图3b-d显示，Cu₀.₆₄Zn₀.₃₆的（111）、（220）峰右侧有亚峰，其强度变化与Zn含量趋势一致（20 Pa最弱）。（111）峰位从10 Pa到20 Pa右移（晶面间距减小），随后左移——晶体学独立验证了Zn残留先减后增的非单调行为。

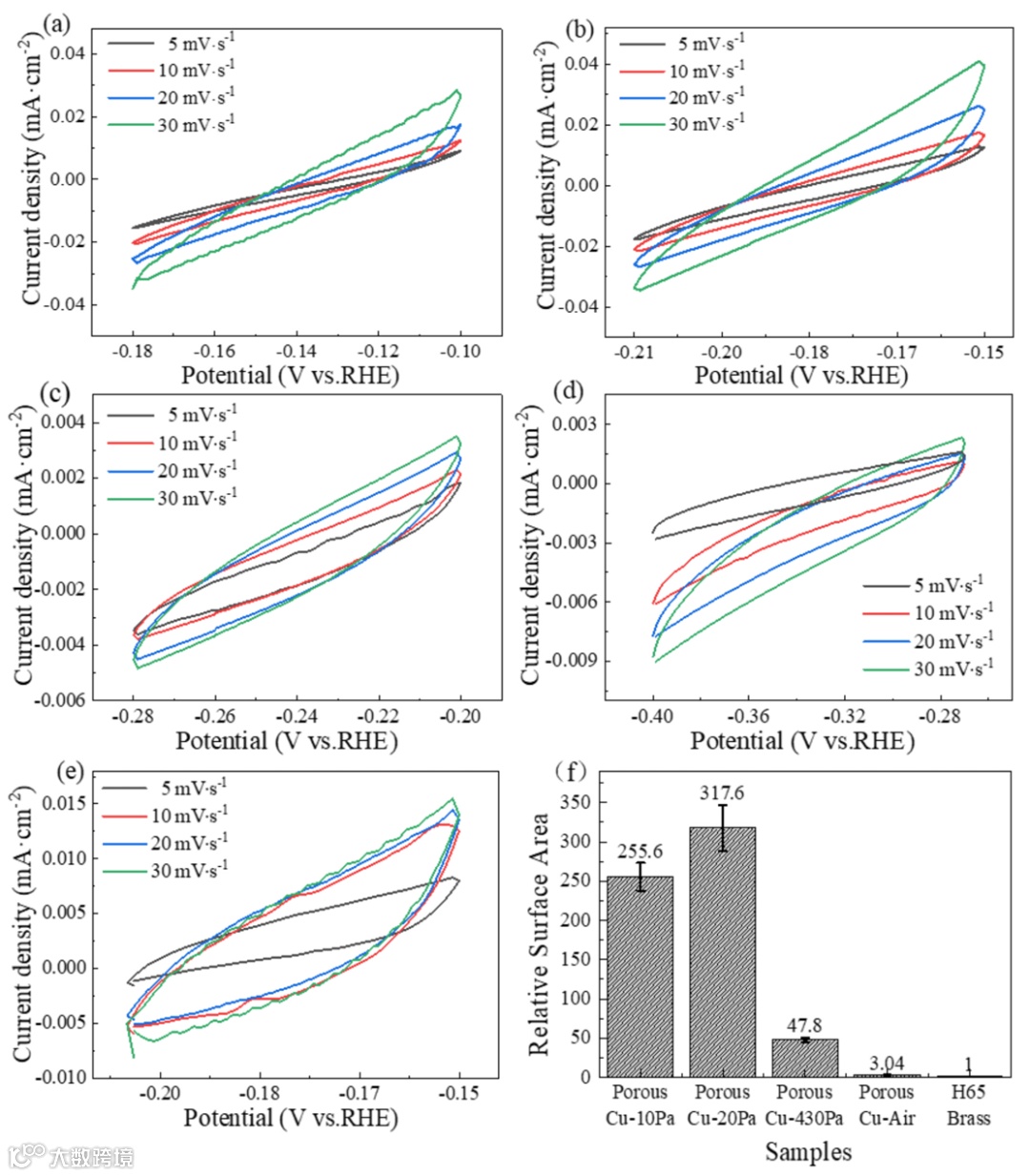

图4通过非法拉第区间CV计算双电层电容（Cdl），获得粗糙度因子（相对可接触面积）。20 Pa样品面积是黄铜的317.6倍（10 Pa是255.6倍），430 Pa骤降到47.8倍，常压仅3.04倍。这个非单调变化揭示了一个“双重竞争机制”：适度低真空降低杂质气体碰撞、增大Zn蒸汽平均自由程，促进均匀孔隙；过低真空抑制体相Zn扩散；常压导致Zn再沉积与氧化堵塞孔道。20 Pa是平衡点。
03 超越石墨理论容量：435 mAh/g，界面贡献是主角

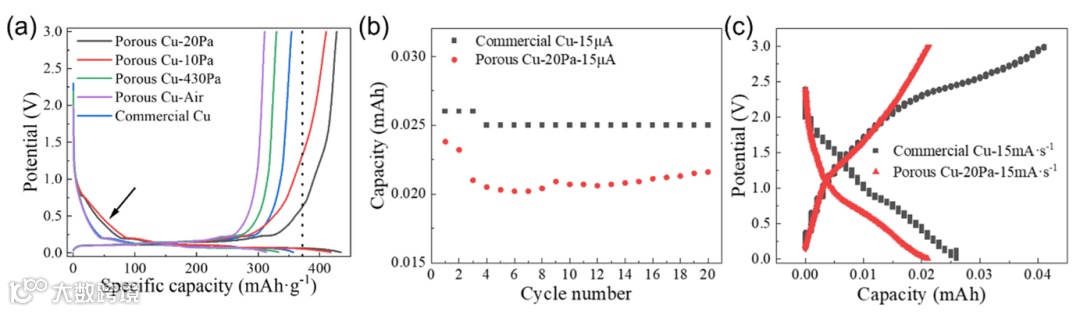

图5a是0.1 C充放电曲线：Porous Cu-20Pa比容量435 mAh/g，10 Pa样品420 mAh/g，商业铜箔仅350 mAh/g。石墨理论容量是372 mAh/g，20 Pa样品超出15.6%，10 Pa超出12.9%。
图5b-c的空白电池测试（无石墨活性材料），所有集流体绝对电流<0.025 mAh——排除了集流体自身赝电容贡献。过容量的真正来源：超高可接触面积（317.6倍）增强石墨/电解液浸润、提高石墨利用率，同时极化表面电容提供额外电荷存储。430 Pa及常压样品比容量反而低于商业铜箔（~330、300 mAh/g），证明只有均匀纳米孔才能发挥界面增强效应。
04 循环、倍率、阻抗：100圈无衰减，接触阻抗5.48 Ω

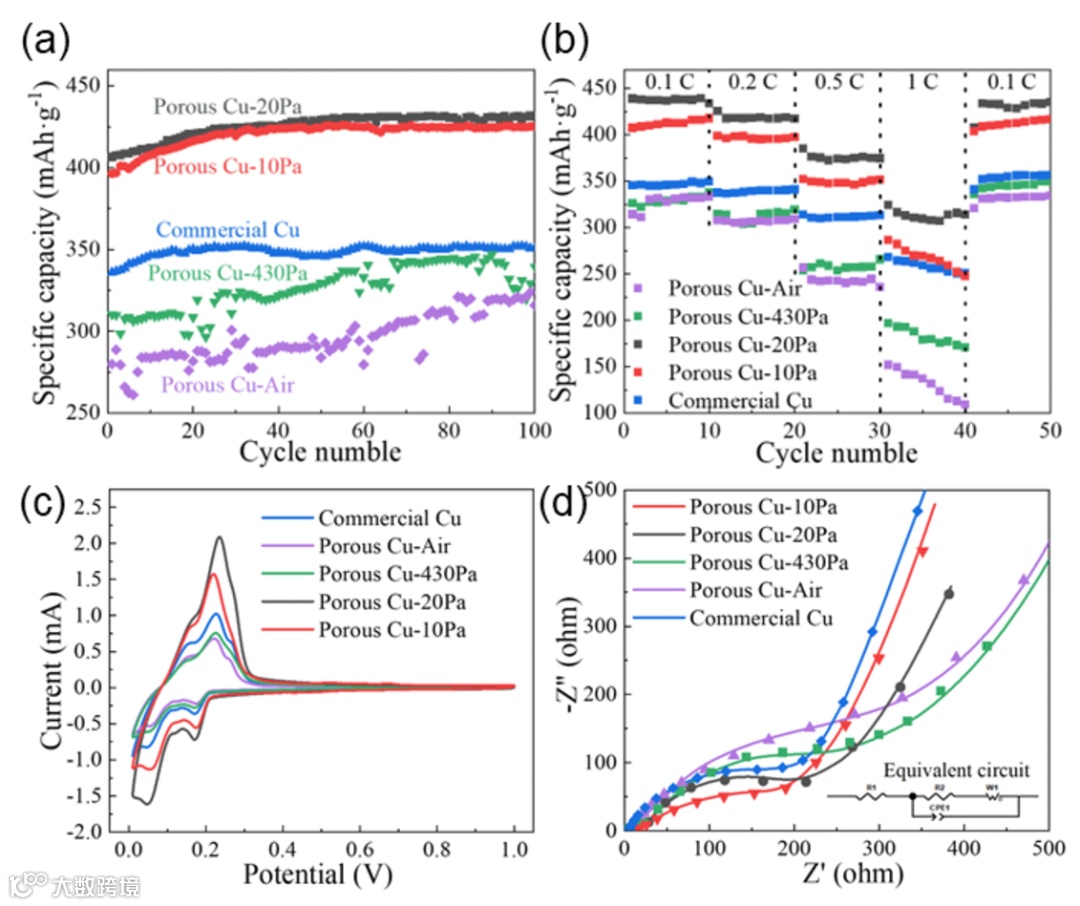

图6a的100圈循环：Porous Cu-20Pa比容量稳定在435 mAh/g且呈微弱上升趋势（电极活化），无衰减。商业铜箔~350 mAh/g，430 Pa和常压样品分别掉到~330、300 mAh/g。纳米孔结构在循环中未塌陷，反而抑制了活性材料脱落。
图6b倍率性能：20 Pa样品从0.1 C升至1 C保持率70%，略低于商业铜箔（76%）。但作者明确：本工作核心目标是提升比容量与循环稳定性——比容量提升24%以上，70%保持率已满足常规0.1 C–1 C需求。
图6c CV曲线：20 Pa样品在0.3–0.5 V及0.21–0.25 V区间峰值电流更高，对应锂离子脱嵌增强。
图6d EIS及表1拟合：Porous Cu-20Pa接触阻抗R1=5.48 Ω，低于商业铜箔（6.22 Ω）；430 Pa和常压样品分别升至9.49、13.49 Ω。扩散阻抗R2因活性层更致密而略有增加，是界面结合增强的自然代价。降低接触阻抗 + 增大有效反应面积，实现了比容量与循环稳定性的协同突破。
05 这事的看点：毫秒级、绿色、可控，把“快、净、优”做全了
把这篇的逻辑抽出来，其实是三层设计叠在一起：
工艺层：瞬态焦耳热+真空调控气相脱合金，毫秒级完成，无需强酸/强碱，绿色、可控。
机制层：发现“双重竞争机制”——真空度过低抑制Zn扩散，过高导致再沉积/氧化，20 Pa是黄金平衡点，孔最细、Zn残留最低、面积最大。
性能层：比容量435 mAh/g（超理论15.6%），100圈无衰减，接触阻抗5.48 Ω。不是“改良”，是“跃升”。
最后落在应用上：24%容量提升、317.6倍接触面积、毫秒级制备——这套集流体设计，给高比能锂电开了条新路。
文献信息
Vacuum-regulated millisecond Joule heating for nanoporous copper current collector with enhanced graphite anode performance
Journal of Materials Science & Technology, 2026
DOI: 10.1016/j.jmst.2026.03.012
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
