台积电确认1.4nm“A14”工艺路线图，2027年试产
据韩媒及Digitimes报道，全球晶圆代工龙头台积电（TSMC）已正式命名其继2nm（N2）之后的下一代先进制程为“A14”，并公布量产时间表：计划于2027年底在台湾中部科学园区Fab 25晶圆厂启动试生产，2028年进入全面量产。

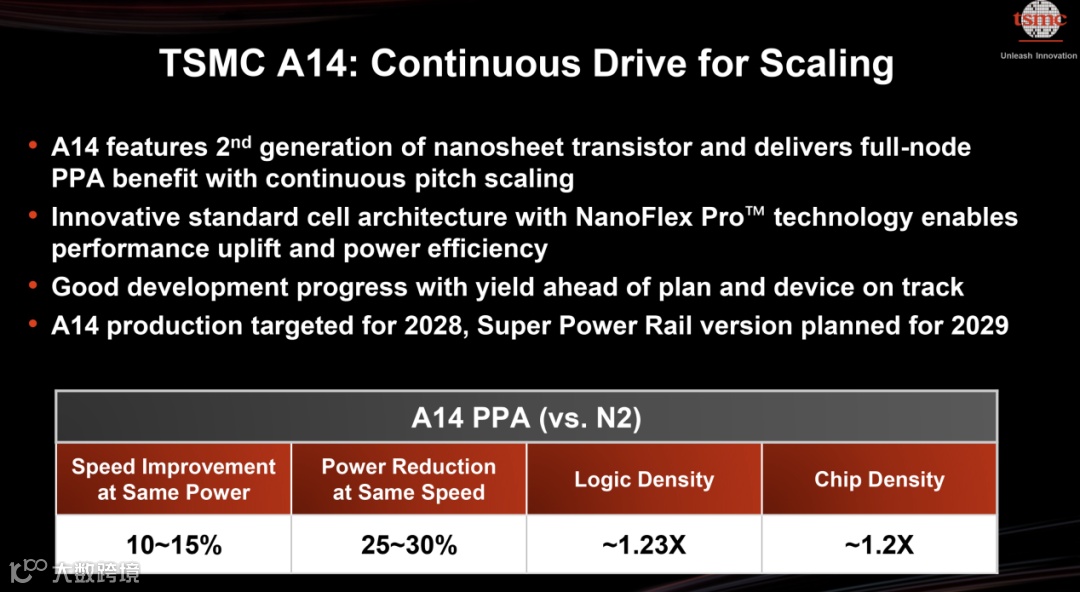

A14基于台积电第二代纳米片晶体管（GAAFET）架构与全新标准单元设计，在相同功耗下性能提升10%–15%，功耗降低25%–30%，逻辑密度提升20%–23%，显著优化AI加速器与移动SoC的能效比与集成度。
为平衡良率与成本，台积电将分阶段导入光刻设备：初期采用现有低数值孔径EUV配合多重曝光；2027年第三季度起逐步引入ASML高数值孔径EUV设备。该策略强调技术稳健性，区别于英特尔激进导入新设备的路径。
A14预计将成为2028年发布的iPhone 20及新一代AI服务器芯片的关键制程。相较之下，三星电子将1.4nm量产目标定于2029年，台积电在先进节点竞争中暂居领先位置。
分析师指出，“A14”的命名标志半导体行业迈入埃米级（Å）时代。在AI驱动能效成为核心指标的背景下，其低功耗、高能效特性有望强化对苹果、英伟达等头部客户的长期绑定效应。
台积电1.4nm工艺技术细节

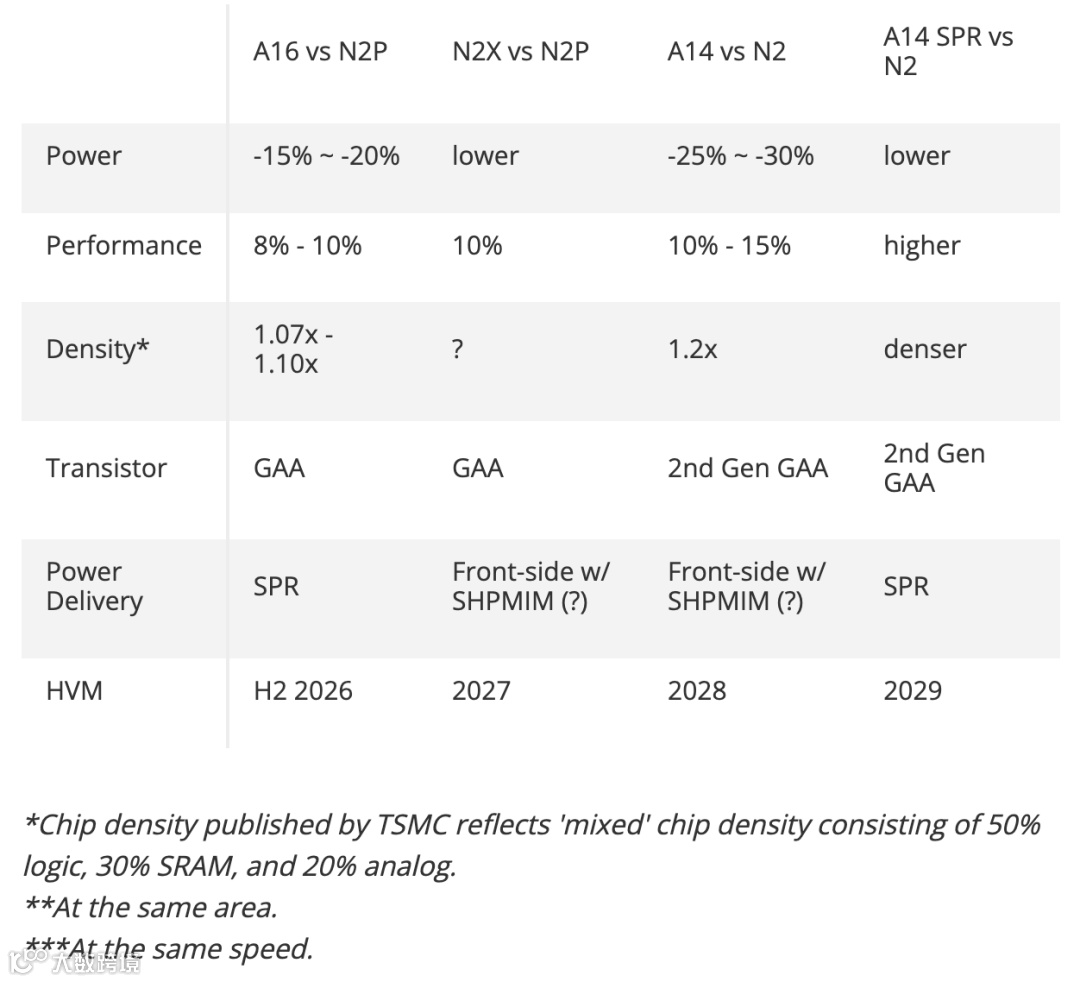

台积电业务发展及全球销售高级副总裁兼副首席运营Kevin Zhang表示：“A14是面向全节点的下一代先进硅技术。相比N2，其性能提升最高达15%，功耗降低30%，逻辑密度达1.23倍，混合设计密度提升至少1.2倍。”
A14为全新工艺节点，需配套全新IP、EDA工具及设计流程，不兼容N2P或背面供电（BSPDN）的A16工艺。其核心优势在于NanoFlex Pro架构——一种设计技术协同优化（DTCO）方案，支持芯片设计者按应用需求灵活配置晶体管，实现PPA（功耗、性能、面积）最优平衡。
与A16不同，A14初期版本未集成超强电源轨（SPR）背面供电网络（BSPDN），适用于对供电布线要求不高、但需高性能与高密度的客户端、边缘及专用芯片场景。传统正面供电即可满足需求，兼顾成本与效能。

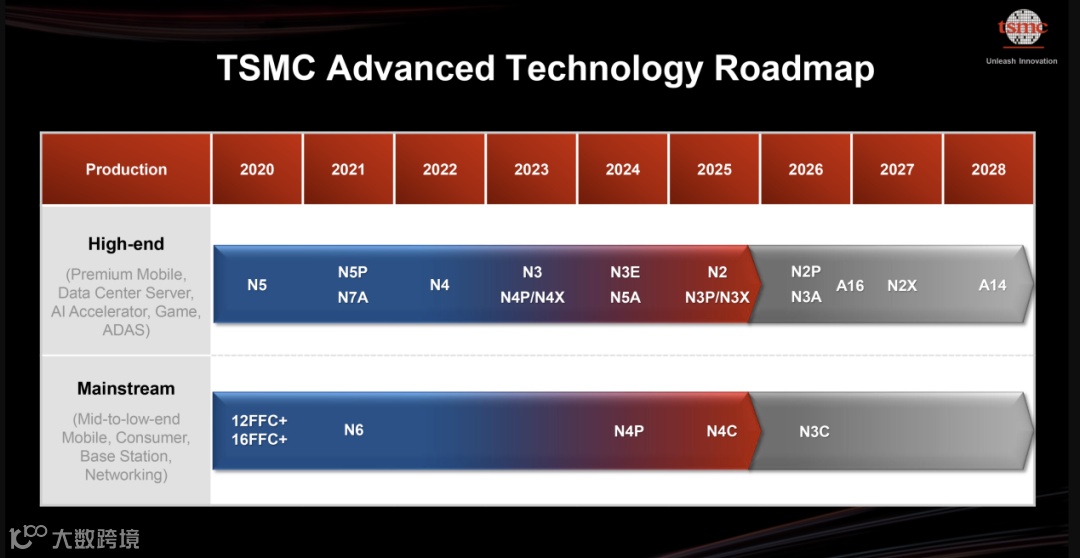

Zhang透露，A14将于2028年量产；带SPR背面供电的增强版（业内预期命名为A14P）计划2029年推出；后续还将发布最高性能版A14X与成本优化版A14C。
三星和Rapidus加速追赶
三星电子宣布力争2030年前实现1nm工艺量产。该技术采用“Fork Sheet”新型器件结构，在环栅（GAA）基础上进一步缩小器件间距，提升单位面积晶体管密度，被视为突破物理极限的关键路径。
目前三星2nm良率已超60%，正推进多项定制化改进：为特斯拉AI6芯片开发SF2T工艺，计划2027年于美国泰勒厂量产；同步开发用于智能手机AP的SF2P及升级版SF2P+工艺。
日本Rapidus公司亦明确1nm战略目标，计划2026年底启动2nm测试芯片流片，2027年量产，并力争将与台积电的技术差距压缩至六个月以内。
2纳米后的芯片，怎么办？
进入2nm及以下节点，工艺微缩不再仅追求晶体管数量增加，而聚焦“每瓦性能”跃升。原子级偏差、纳米级缺陷、金属层热迁移、光刻胶纯度（需达万亿分之一级）等均成关键瓶颈。
多芯片异构集成成为主流路径。典型方案包括：底层采用通用金属层（如M0–M3）保障工艺复用性，上层叠加客户定制化布线；通过Foveros、混合键合等先进封装技术提升互连密度——英特尔已规划9微米混合键合间距。
挑战呈系统性：晶圆减薄至10微米引发翘曲变形；3D堆叠加剧信号完整性、散热与老化管理难度；不同节点芯片间I/O速率差异要求更精细的数据流调度与优先级控制。
更艰难的权衡
工艺尺寸缩至3nm以下后，FinFET漏电问题加剧，环栅纳米片成为主流，互补场效应晶体管（CFET）正被加速研发。同时，制造全流程变异性显著上升——从光刻胶涂覆、曝光显影到蚀刻、源漏注入，每步均需协同优化。
EDA工具、IP生态与封装技术必须同步演进。Rapidus Design Solutions已启动封装技术开发，目标2028年与2027年硅制造形成协同。
全局性问题解决之道
在2nm及以下节点，“裕量（Margin）”成为最稀缺资源。proteanTecs指出，静态保护带已不可行，需通过实时监测时序裕量实现动态管理。
3D-IC与混合键合是潜在突破口：垂直互连大幅缩短逻辑与存储距离，降低电阻与延迟。尽管全3D集成电路尚处研发阶段，但其在性能与能效上的量级提升潜力已被广泛认可。
行业共识是：工艺微缩远未终结。高数值孔径EUV、干式光刻胶（如Lam Aether）、多束电子束光刻等新技术持续拓展物理边界。节点命名虽已脱离真实线宽含义，但PPAC（功耗、性能、面积、成本）四维优化仍驱动产业坚定向前。
