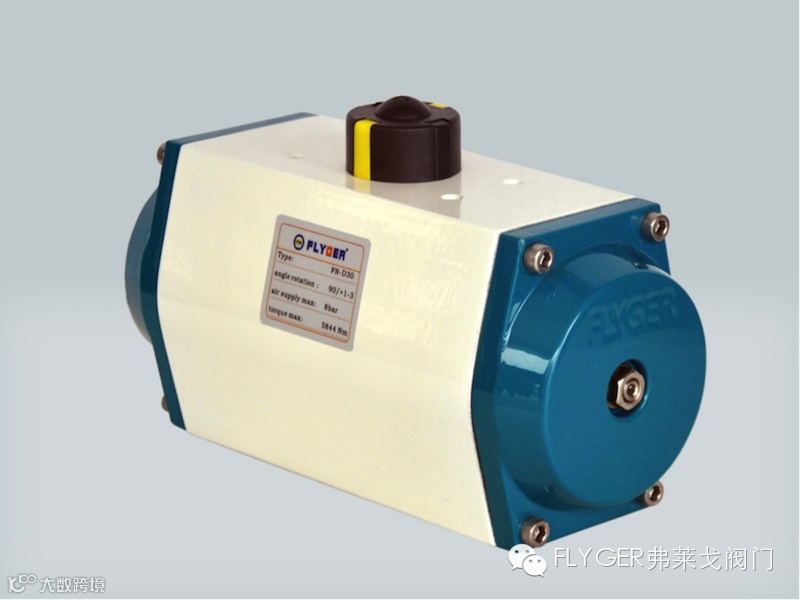

FN系列气动执行机构参数：
作用形式：双作用、单作用
行程范围：0-90°
气源压力：3-8bar
扭矩：Max.106910Nm（双作用）、Max.469790Nm（单作用）
工作温度：-20～＋90°C（标准），-40～160°C（定制）
缸体材质：铝合金、不锈钢
动作寿命：超过100万次
FN系列气动执行机构技术特点：
1）所有活动表面均采用高质量的轴承、低摩擦、长寿命、无噪音。
2）安装两个独立的行程调节机构，方便阀门的全开或全关位置的调整。
3）气缸可分为双作用和单作用供选择。
4）输出力矩大，重量轻。
5）可配置手轮。
6）气源接口符合VDI/VDE3845NAMUR标准。
7）顶部安装孔符合VDI/VDE3845，可安装定位器、限位开关等附件。
8）底部安装孔符合ISO5211/DIN3337，可方便的安装阀门、手动机构或支架。

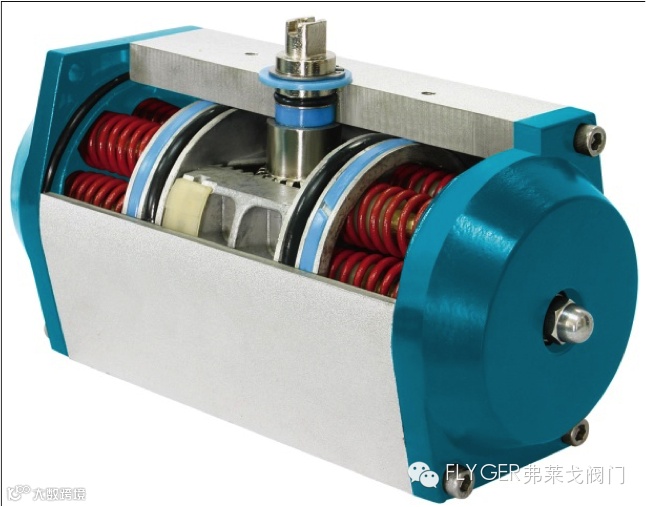

主要零部件介绍：
1）缸体：挤压铝合金工体，表面进行阳极氧化和环氧树脂处理，大大的提高了硬度和耐腐蚀性。
2）轴承：活塞选择了高质量的镀镍轴承，稳定和密封性能好，摩擦系数低，使用温度范围大，使用寿命长。
3）输出轴：顶端有4X4的标准槽和M6的内螺纹孔，可灵活的安装附件，安装通用的传感器。
4）O型圈：丁晴耐油橡胶，高温，低温的场合使用氟橡胶和硅橡胶，使用相应的润滑剂。
5）内外部采用高品质的不锈钢紧固件，具有长期的抗腐蚀功能
6）行程调节：两端盖上装有行程调节螺钉，可以行程调节，使其与阀门的位置保持一致，可调角度±5。°
7）高性能弹簧采用优质材料，涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够安全、简单的拆卸单作用执行器，改变弹簧数量，满足不同的输出力矩。
8）齿轮和齿条上的高精度齿形，使齿轮和齿条的啮合间歇更小，传动更精确，输出功率更大。

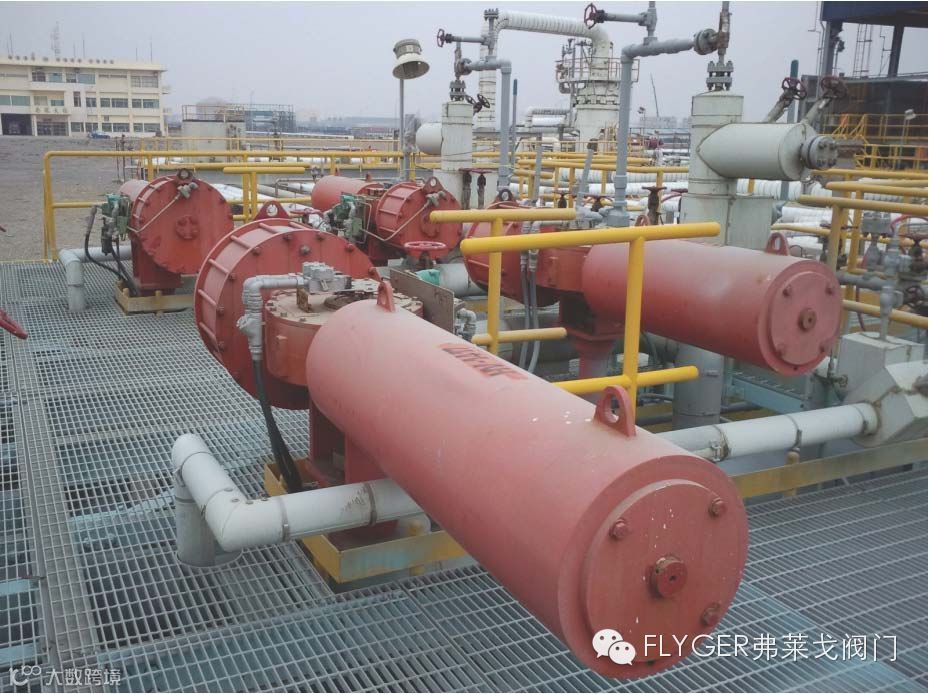

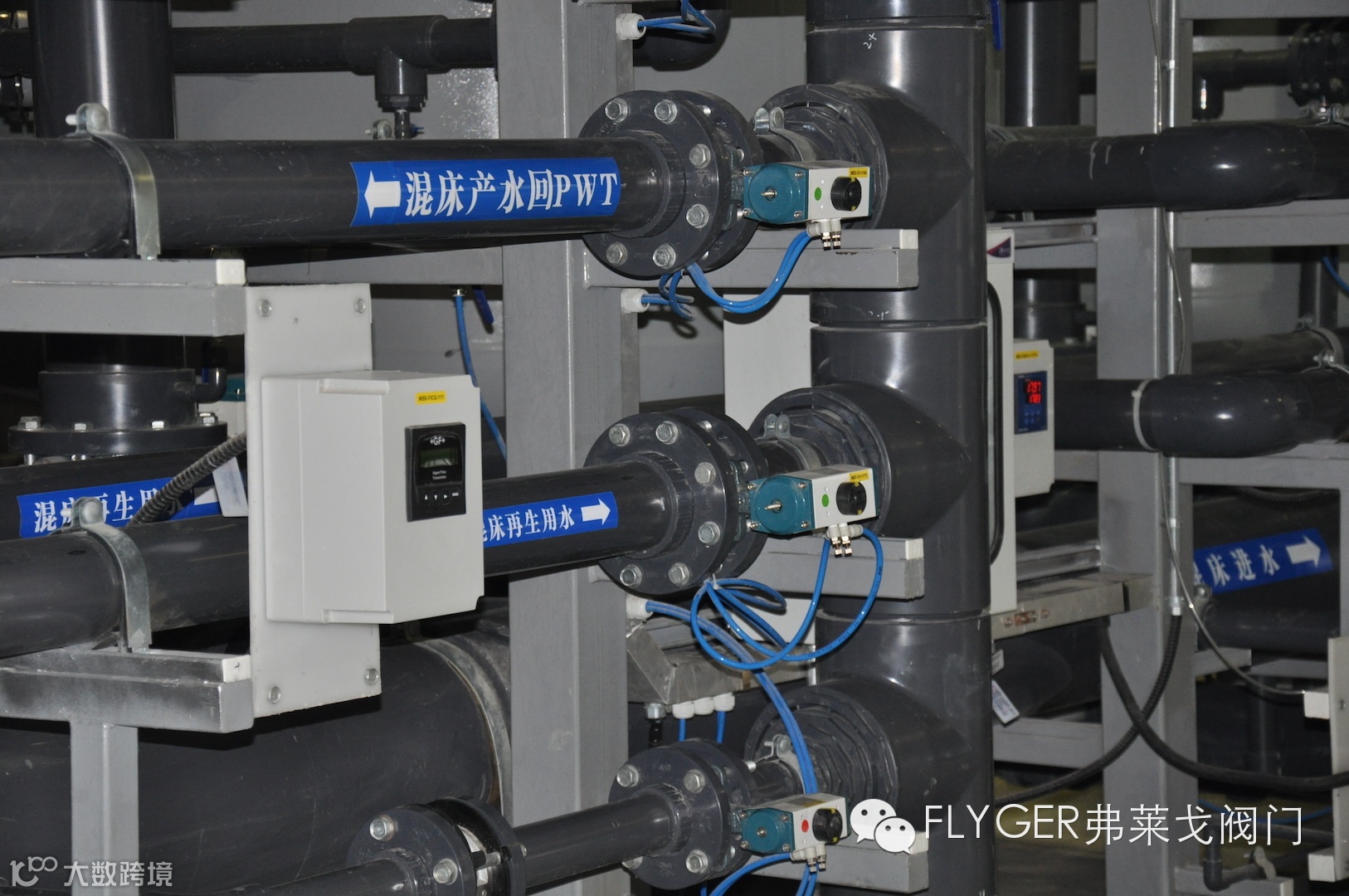

FN系列气动执行机构应用实例：
FLYGER弗莱戈阀门公司是世界领先的阀门制造商之一，致力于流体控制阀门的研发制造和服务。FLYGER阀门以其成熟的设计，精密的制造加工和专业的用户现场解决方案，深得用户认可和好评，产品广泛应用于石油、化工、天然气、冶金、电站、食品、制药、造纸、船舶、楼宇、市政工程、电子、水处理、环保等领域。
