不锈钢就是不容易生锈的钢铁，不锈钢中的主要合金元素是Cr（铬），只有当Cr含量达到一定值时，钢材有耐蚀性，不锈钢一般Cr含量至少为10.5%。
不锈钢的耐蚀机理为钝化膜理论，即其表面形成一层极薄而坚固细密的稳定的富Cr钝化膜，防止氧原子继续渗入、继续氧化，从而达到防锈蚀的能力。
不锈钢表面钝化膜形成图解
人们认为“不锈钢是不生锈的，生锈的就不是不锈钢了”。其实这是对不锈钢缺乏了解的一种片面错误看法，不锈钢在一定的条件下也会生锈的。如果我们能够直观的了解不锈钢的各种腐蚀类型，面对不锈钢腐蚀时可以有相应的应对措施来减少损失。下面结合工程实际讲述几种不锈钢常见的腐蚀类型，简要介绍相应的抗腐蚀措施，并重点介绍不锈钢应力腐蚀原因及防治措施。

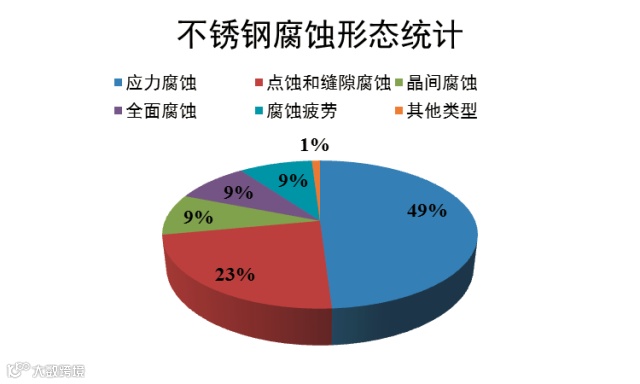

不锈钢发生的腐蚀破坏多是局部腐蚀破坏，最常见的有晶间腐蚀（9%）、点蚀（23%）和应力腐蚀（49%）。[1]
晶间腐蚀是由于晶界上贫Cr，导致该区域优先腐蚀，进而使晶粒整体从金属上脱离。热处理450℃~850℃温度区间中C与Cr易形成碳铬化合物（Cr23C6），晶界处消耗的Cr不能及时从晶粒中得到补充，使晶界区域贫Cr，这是导致晶间腐蚀的关键。
例如：某公司合成氨厂炉的工艺气预热管因为晶间腐蚀引起的开裂，发生泄漏事故。预热管出现晶间腐蚀是因为奥氏体不锈钢晶界析出Cr23C6，在管内Cl-作用下管子短期出现晶间腐蚀开裂。

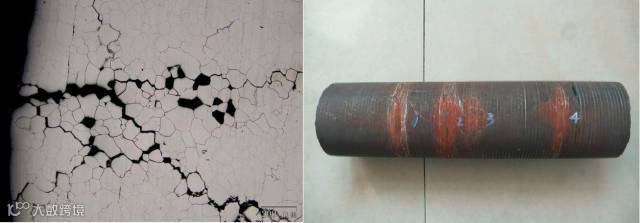

晶间腐蚀微观形貌及零件宏观图
为了预防不锈钢发生晶间腐蚀，一般的解决办法：
1、固溶退火金属被均匀加热到1050℃~1060℃，然后急速冷却；
2、添加稳定化元素Ti、Nb等；
3、选用低碳不锈钢。
在科学技术日新月异，科研水平不断提高的新时代，新材料的研发速度仍然赶不上问题的速度。在实际工程应用中不锈钢材料的腐蚀问题层出不穷，目前的防护措施虽然取得了一定的成效，但仍存在严重不足，各种防护手段都只能在一定范围内起到作用。合理选材，实时的检测依然是控制腐蚀的关键。
公司简介----
佛山市南海品三能金属制品有限公司是一家集开发、设计、生产、销售于一体的大型不锈钢管材生产企业。公司生产的三能牌不锈钢、名亮正宗304等优质不锈钢管，广泛应用于世界各地市政工程、楼梯扶手，护栏，防盗网，路标设施、厨具、汽车配件、家具、轮船等行业。今年三能公司又新研发生产了彩色不锈钢管、欧式不锈钢管等系列高端时尚、新颖的产品，为单调的装饰管注入了新的元素。公司本着”以质量求生存、以诚信求发展”、坚持生产企业、合作伙伴、消费者三方共赢的三能理念，一年上一个新台阶。目前公司产销量已超过去年的规模，产品得到海内外客户的认可和信赖。公司将继续坚持科学发展观，与时俱进，继续以一流的产品和一流服务与海内外客户携手共进，再创辉煌！
欢迎你的加盟：
官网：http://www.gdsanon.cn
公司地址：佛山市南海区狮山镇科宝东路4号
长按二维码
关注更多精彩
