不锈钢复合板焊接等操作过程中，操作不当很容易导致不锈钢复合板出现弯曲裂纹现象。修复焊接裂纹的不锈钢复合板。可利用砂轮研磨机消除裂纹，减少裂缝硬化边缘，再进行渗透探伤检查，确认裂纹消除。判断裂纹深度选择焊条进行修复，如不锈钢焊条、碳钢电极、电隔离层。

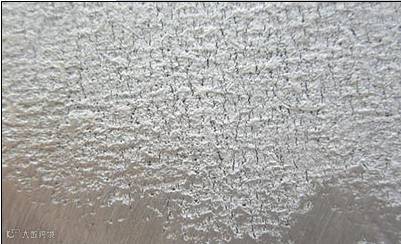

不锈钢板表面裂纹现象
321不锈钢板具有高韧性、抗疲劳性、易焊接等优点，广泛应用于五金、造船、航天、机械等领域。321不锈钢板采用无扭转轧制方法，表面洁净光滑、尺寸精度高。
然在生产过程中由于工艺流程等原因导致不锈钢板产生裂纹。产生裂纹的现象有三种：
1、沿轧制方向成直线状或锯齿状裂纹；
2、裂纹处含有夹杂物；
3、裂纹处皮下气泡暴露并氧化。
第一种裂纹通常由于未对夹杂物进行处理导致裂纹产生，轧制时，需要对钢水中夹杂物进行清理。
第二种现象通常是由表面折叠引起的裂纹。
轧制过程中产生折叠，圆钢表面呈现出沿轧制方向直线状或锯齿状裂纹。采用合理的脱氧合金化工艺，控制钢水含氧量，清理钢水中夹杂物含量。
皮下气泡裂纹主要原因是钢水中含有大量气体，钢水凝固时，气体排出就形成气泡，铸坯外层的气泡形成皮下气泡，形成蜂窝形垂直排列，发生氧化后无法焊合从而形成裂纹。
需采取全程保护浇筑过程，避免钢水二次氧化，减少气泡产生，提高铸坯纯度。

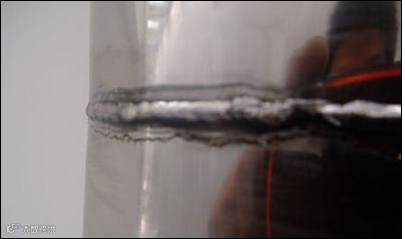

不锈钢管焊缝开裂现象
当前不锈钢生产加工中，通常使用铁素体不锈钢和奥氏体不锈钢。
加工完成后，根据拉伸加工程度不同，可能出现开裂现象。奥氏体不锈钢发生延迟开裂主要是由本身的组织决定。
存在冷加工造成的残余内应力及发生马氏体相变，口部发生破裂，必须消除残余应力及马氏体组织，使其在高温下发生相变，304不锈钢退火温度为1010-1050摄氏度。
为了避免拉伸件整体退火变形，只对口部进行退火，如高频退火。铁素体不锈钢产品拉伸后不发生相变，裂纹主要由残余应力造成，须进行退火。

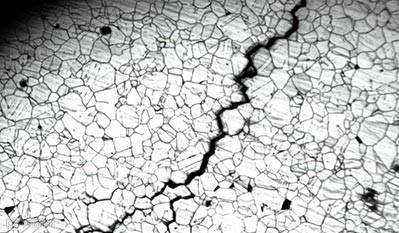

不锈钢管腐蚀裂纹
适当使用润滑剂，在凹凸模之间形成韧性薄膜，有利于不锈钢的拉伸成型。
如果要制造拉伸变形幅度较大的拉伸件，可以使用聚氟乙烯薄膜为润滑剂，因其具有抗撕裂强度特点，且润滑效果好，能有效将不锈钢板与模具表面隔离。
此外，还有其他一些方法，如使用白口铸铁做压边圈模具，利用其储存性能好，形成润滑油膜。还可以采用锥形压边圈，将工件的边缘加工光滑，去除缺口，有效防止开裂。
公司简介----
佛山市南海品三能金属制品有限公司是一家集开发、设计、生产、销售于一体的大型不锈钢管材生产企业。公司生产的三能牌不锈钢、名亮正宗304等优质不锈钢管，广泛应用于世界各地市政工程、楼梯扶手，护栏，防盗网，路标设施、厨具、汽车配件、家具、轮船等行业。今年三能公司又新研发生产了彩色不锈钢管、欧式不锈钢管等系列高端时尚、新颖的产品，为单调的装饰管注入了新的元素。公司本着”以质量求生存、以诚信求发展”、坚持生产企业、合作伙伴、消费者三方共赢的三能理念，一年上一个新台阶。目前公司产销量已超过去年的规模，产品得到海内外客户的认可和信赖。公司将继续坚持科学发展观，与时俱进，继续以一流的产品和一流服务与海内外客户携手共进，再创辉煌！
欢迎你的加盟：
全国招商电话：400-1122-304
官网：http://www.gdsanon.cn
http://www.gdsanon.com
公司地址：佛山市南海区狮山镇科宝东路4号
长按二维码
关注更多精彩
