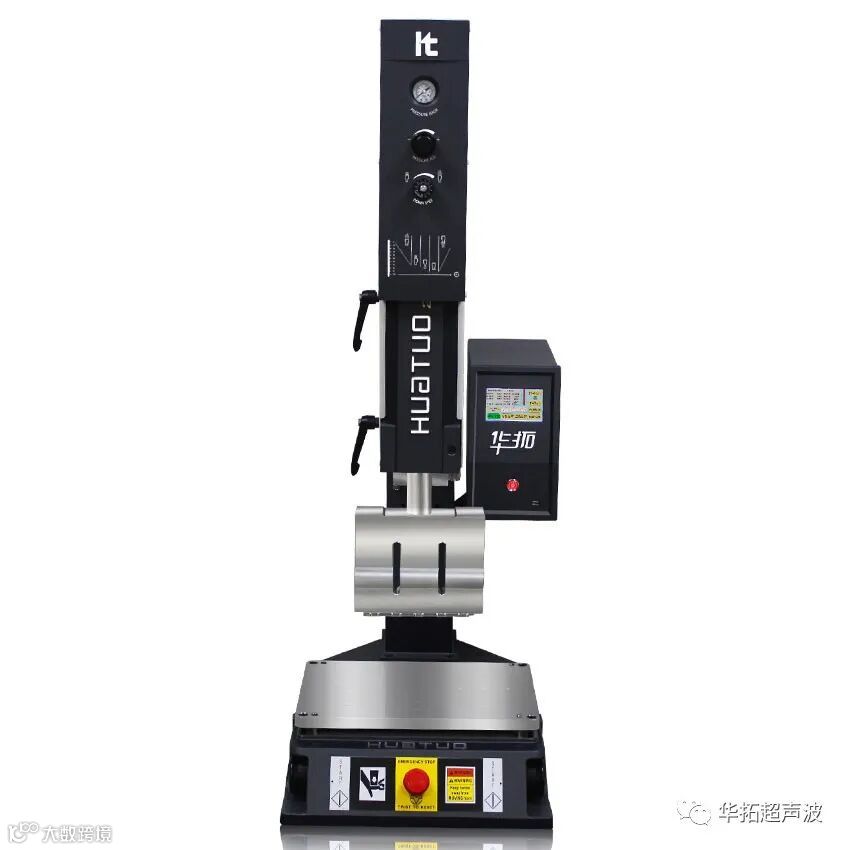

哪些部分组成超声波塑料焊接机

超声波塑料焊机的气动传动系统包括溢流阀、减压阀、油雾、换向器、节流阀、气缸等。首先，在中、低功率超声波焊接中，根据焊接要求调节动压，由空压机驱动冲程缸上下超声波传感器振动系统。

超声波塑焊机控制系统由时间继电器或集成电路定时器组成，其功能主要是控制气动传动系统的工作，整个控制系统的顺序是：电源启动触发控制信号的气动传输系统，气缸压力焊接头下降，焊接触发超声波发生器工作，超声波启动并保持一定的焊接时间，消除超声波发射，保持一定的压力时间。

超声波发生器是超声波塑料焊机的重要组成部分，它影响着设备的功率和焊接效果。在大功率超声塑料焊机中，发电机信号采用锁相频率自动跟踪电路，使发生器的输出频率与传感器的谐振频率基本相同。

换能器：超声波换能器可以说是超声波产品的心脏。它是将输入电能转换成机械功率的能量转换装置。通常采用螺栓夹紧纵向振动传感器，其中半波长纵向振荡器与1/4波长纵向振荡器相连，半波长纵向振动与半波长累加器连接，形成全波长塑料焊接换能器。1/4波长纵向振荡器与1/4波长集中器连接，形成半波长传感器。

工具头：塑料焊接机用声学系统工具头，所用材料通常为铝合金，其端面镀硬质合金，功率较大时也有用钛合金材料制成的，该材料疲劳强度比铝合金高一倍多。对不同的焊接对象需要有不同工具头，不管是近场焊接还是传输焊接，只有半波长的工具头才能使焊接端面达到最大的振幅。
