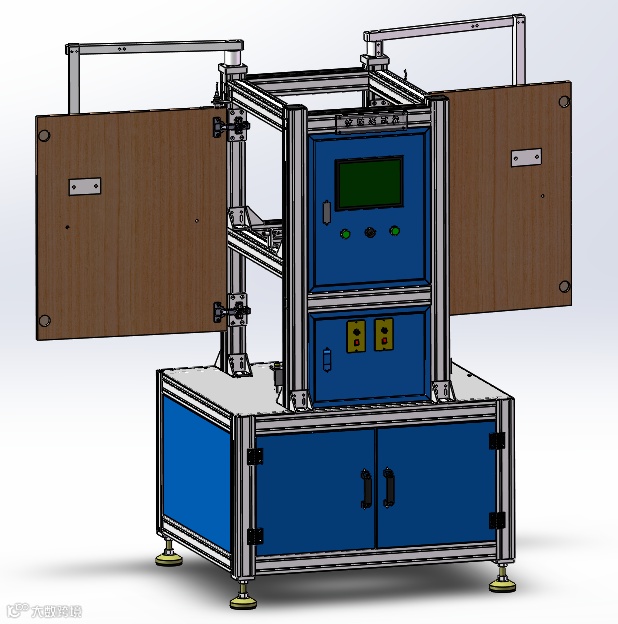

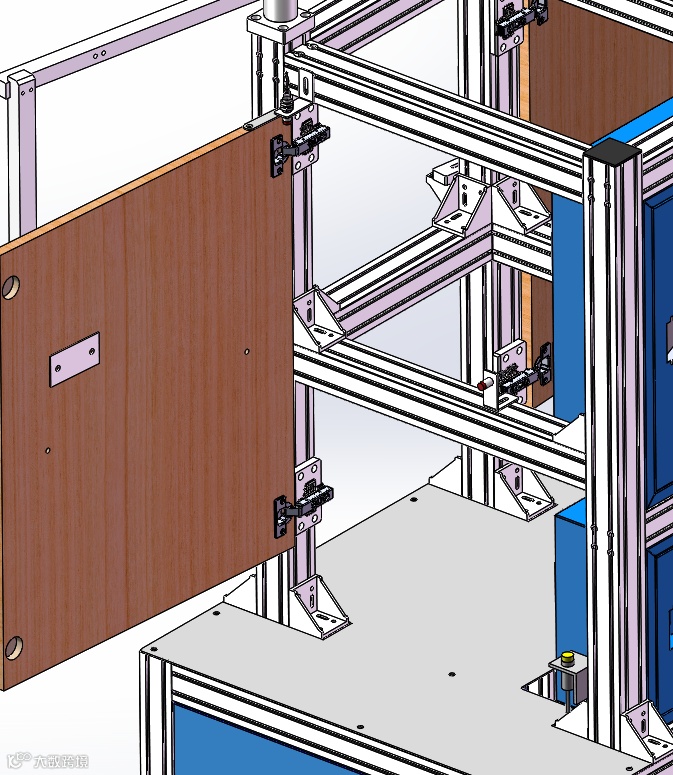

整机为铝型材框架结构60*60铝型材框架，仿双门双装衣柜铰链安装方式，柜壁柜门安装铰链处配各款相对应的安装治具。
柜门700mm*600mm*19mm桃花纹实木压合板，门重5KG符合国家标准,门板中心钻孔，两边可各挂3KG的重物作承重测试，铰链兜和门上下两边距离50mm。机械调整0-120度偏心圆盘机械臂开合装置，前后预留30度缓冲。

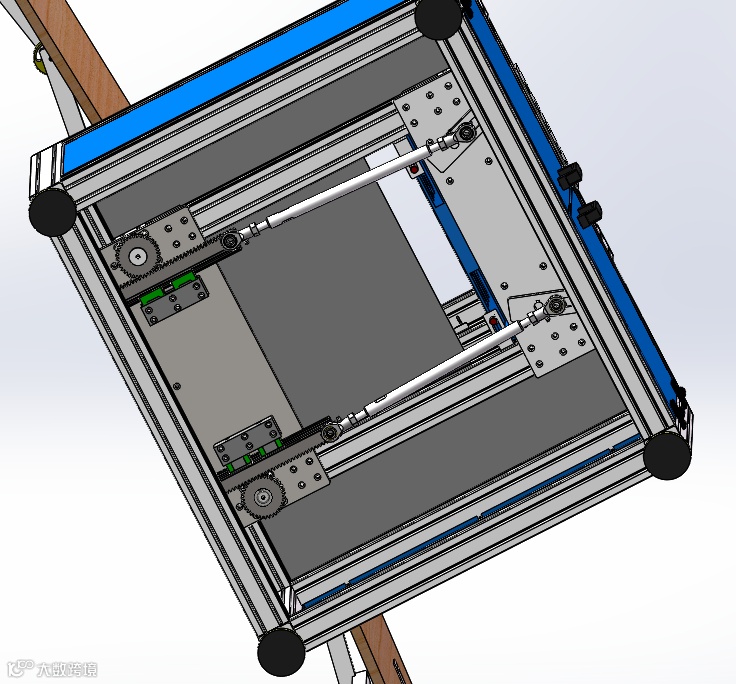

市电电源220v，120kw单相马达加1:150齿轮变速器无极调速电机传动，连杆机构实现柜门的开合测试功能。每部分机构标准零配件均为国内外优质产品，以确保设备功能部位运行精度及寿命；结构件根据柜门要求设计几何形状及合理选用材料进行加工，四脚配平衡调节装置，确保设备可靠稳定运行。
将含铰链的成品家具拉门与仪器相连，模拟日常使用过程中的情况对拉门进行反复开启和关闭，循环一定次数后检查铰链是否存在损坏或其他影响使用的情况。
电位器调速，开合时间可调范围按100度开合角度，5秒--8秒(标准为开启和关闭时间各约为3s，推荐的最大频率为10次/min,阻尼的除外)。开合次数：电子数显0-999999。
开合时间:电子数显。推拉力显示、门的下垂量显示、清零等功能。本系统如停电关机再开启具有记忆功能，会保存上一次的测试数据。
配套不同种类铰链的安装模板或者可共用的模板，方便不同产品的更换测试。
